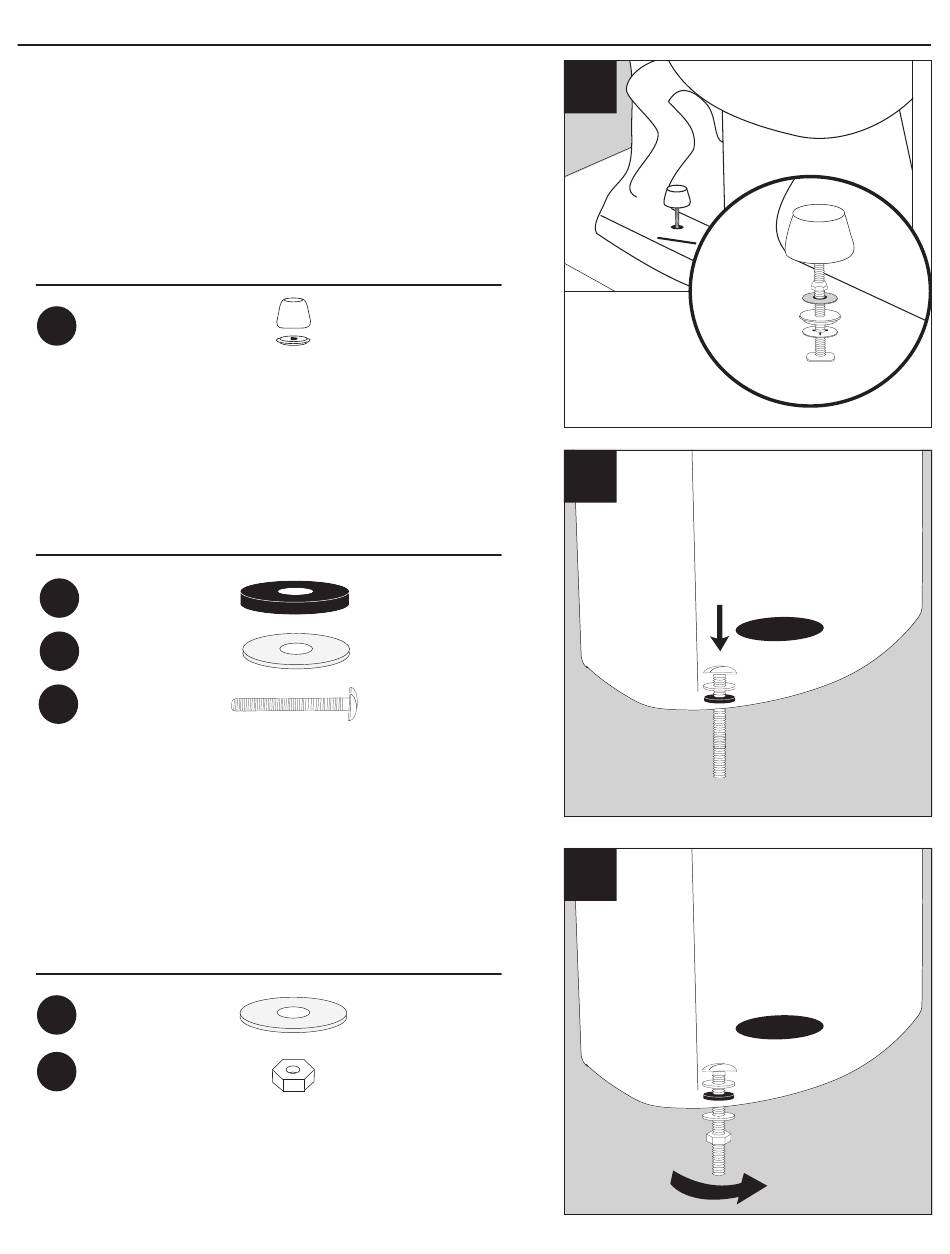

INSTRUCTIONS POUR L'ASSEMBLAGE
4. Installez les rondelles en plastique, puis les rondelles
en métal et les écrous sur les boulons de sol. Serrez
les boulons en alternance jusqu'à ce que la toilette soit
fermement fixée au sol. Installez les cache-boulons de
bride.
MISE EN GARDE : ÉVITEZ DE SERRER LES ÉCROUS
DE FAÇON EXCESSIVE, CELA POURRAIT CAUSER DE
GRAVES DOMMAGES
Quincaillerie utilisée
Rondelles de cache
II
en plastique
5. Insérez les boulons de réservoir dans le réservoir. Utilisez
les rondelles en métal et en caoutchouc fournies pour
créer un joint.
Quincaillerie utilisée
Rondelles en
BB
caoutchouc
CC Rondelles en laiton
Boulons de
DD
réservoir en laiton
6. Installez les rondelles et les écrous en métal sur les
boulons sous le réservoir. Serrez les écrous jusqu'à ce
que les rondelles en caoutchouc offrent l'étanchéité qui
convient dans le réservoir.
Quincaillerie utilisée
CC Rondelles en laiton
EE
Écrous en laiton
FIG 4
x 2
FIG 5
x 2
x 2
x 2
FIG 6
x 2
x 2
