SPL P8 Manual

Eight-channel microphone preamplifierwith discrete technology
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual

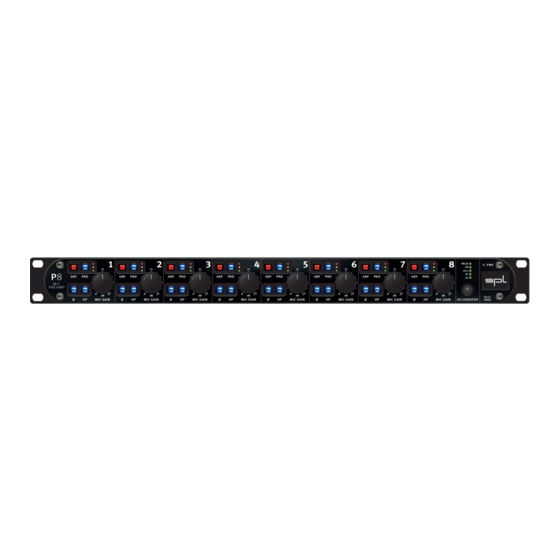

P8
Eight-channel microphone preamplifer with discrete technology
P
8
V
PAD
V
PAD
M I C
P R E A M P
dB
dB
Ø
HP
MIC GAIN
Ø
HP
MIC GAIN
V
PAD
V
PAD
V
PAD
dB
dB
Ø
HP
MIC GAIN
Ø
HP
MIC GAIN
Ø
HP
V
PAD
V
PAD
dB
dB
dB
MIC GAIN
Ø
HP
MIC GAIN
Ø
HP
MIC GAIN
PWR
.
x
V
PAD
x
dB
Model
Ø
HP
MIC GAIN
AD CONVERTER
Manual
More information:
www.spl.audio
EN
DE

Advertisement

loading
Need help?

Need help?

Do you have a question about the P8 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for SPL P8

Summary of Contents for SPL P8

  • Page 1 M I C P R E A M P Model Ø MIC GAIN Ø MIC GAIN Ø MIC GAIN Ø MIC GAIN Ø MIC GAIN Ø MIC GAIN Ø MIC GAIN Ø MIC GAIN AD CONVERTER Manual More information: www.spl.audio...

  • Page 2: Getting Started

    The power switch on the back of the P8 must be in the off position. (0 is visible on the switch) Connect the supplied power cord to the power connector of the P8 and to a power outlet. If the supplied power cord does not match your mains socket outlet, please contact your dealer.
  • Page 3 Made in Germany – V AC [ mA L Voltage selector Ground lift switch Outputs 1–8, DB25 Mic Inputs, XLR P8 – Optional AD converter installed Mains input Power switch Additional Outputs 1–8, ADAT ADAT ADAT Service Port Model TERM.
  • Page 4 P8 – Manual Preamps P8 is equipped with eight preamplifers. These have a discrete design and are tuned for an open and transparent sound characteristic. Gain The gain control adjusts the preamplifcation. The control range ranges between +8 und +62 dB.

  • Page 5: Microphone Inputs

    ADAT outputs (TOSLINK). The digital outputs replace the second analog eight-channel DB25 output of the P8. This allows P8 to be connected directly to the digital ADAT inputs of an audio interface. The converter chip in the optional digital-to-analog converter is the highly acclaimed AKM AK5538 ADC chip, which thanks to its architecture reproduces the finest sound details.

  • Page 6: Word Clock

    P8 – Manual Word Clock The word clock connection panel of the optional AD converter contains one clock input and output each as well as a switch for terminating the clock input. The AD converter processes incoming standard word clock signals and generates them outgoing, thus ensuring perfect digital transmission and the highest sound quality.

  • Page 7: Service Port

    Of course, all channels are still output analog at the DB25 output. Service Port The service port (USB) on the optional AD converter of the P8 ensures that the digital interface can be easily maintained. It is used to transfer the operating software (firmware) and is not intended for audio connections.

  • Page 8: Specifications

    P8 – Manual Specifications Analog inputs & outputs; XLR & DB25 (balanced) Maximum input gain (Mic, +8 dB to +62 dB) 13.5 dBu (33.5 dBu with PAD) Input impedance (Mic/Line) 10 kΩ Output impedance 75 Ω Frequency range 15 Hz – 200 kHz...
  • Page 9 P8 – Manual Dimensions & Weight W x H x D (width x height x depth) 482 x 44 x 237 mm 19 x 1.73 x 9.33 inch Unit weight 4.15 kg 9.15 lbs Shipping weight (incl. package) 5.4 kg 11.9 lbs...

  • Page 10: Security Advices

    P8 – Manual Security Advices Lightning Before thunderstorms or other severe weather, discon- nect the device from the mains socket outlet; do not Before starting up the device: do this during a storm in order to avoid life threatening • Read thoroughly and follow the security advices.
  • Page 11 Other connections can lead to health respective companies. risks and damage the equipment. SPL and the SPL Logo are registered trademarks of SPL electronics GmbH. Handling SPL cannot be held responsible for damage caused by...
  • Page 12 P8 – Manual © 2024 SPL electronics GmbH | www.spl.audio...
