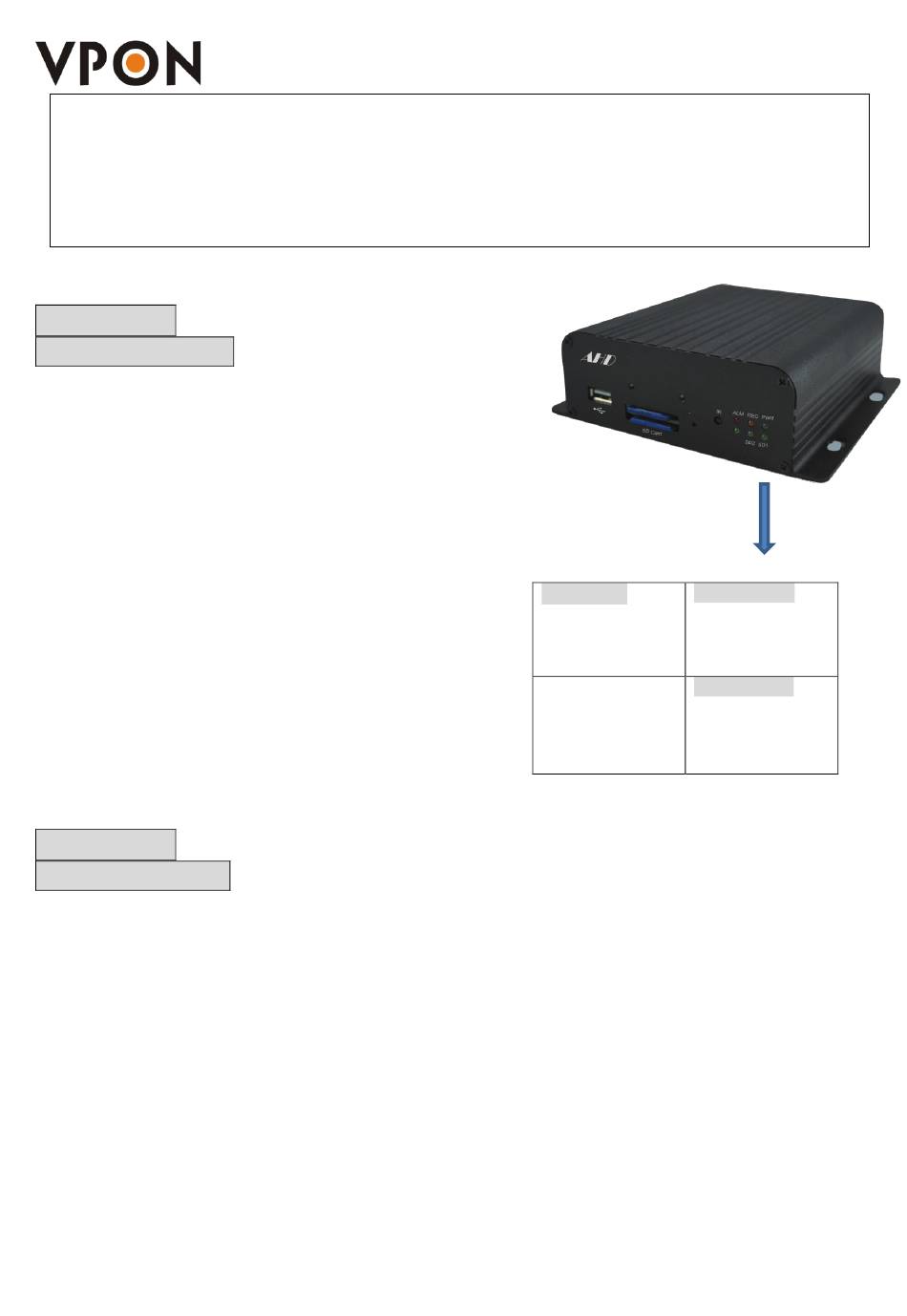

VP-5504SD 快速安裝手冊
VP-5504SD Quick Installation Guide ver2.01
標準配件內容
Standard accessories
MDVR (VP-5108)
1. AV 輸入連接線 x1 條
第1章
AV Input cable x 1
2. 紅外線遙控器 x1 個
IR Remote controller x 1
3. 電源接線端子(大 4 PIN) x1 個
Power Cable (Big 4 PIN) x 1
4. 光碟片(CD) x1 片或簡易操作手冊 x1 份
CD X 1 or User manual x 1
5. GPIO 接線端子(小 4 PIN) x1 個
GPIO Cable x 1 (Small 4 PIN) x 1
6. SD 記憶卡 x1 (選配)
SD Memory card x 1 (Option)
選購配件內容
Optional accessories
VP-6601 GPS 擴充模組
1.
VP-6601 GPS module
VP-6602 4G/GPS 擴充模組
2.
VP-6602 4G/GPS module
外接式 IR 接收器
3.
Extend IR receiver
VP-6603 TPMS 胎壓偵測擴充模組(研發中)
4.
VP-6603 TPMS module
。
。
。
。
ver2.01
。
Red
紅色線
輸入電池電源
Battery power(+)
電源接線端子定義
Power Cable definition
1
Ver:1.01
Green
綠色線
輸入 ACC 訊號
ACC (Ignition)
黑色線
Black
接地
Ground(-)
Advertisement
Related Manuals for Vpon VP-5504SD
Summary of Contents for Vpon VP-5504SD
- Page 1 VP-5504SD 快速安裝手冊 VP-5504SD Quick Installation Guide ver2.01 標準配件內容 Standard accessories MDVR (VP-5108) 1. AV 輸入連接線 x1 條 。 Ver:1.01 第1章 AV Input cable x 1 2. 紅外線遙控器 x1 個 。 IR Remote controller x 1 3. 電源接線端子(大 4 PIN) x1 個...
- Page 2 後面板 Back Panel 前面板 Front Panel 燈號說明 Descriptions of LED ⚫ ALM:正常此燈號是不亮，正常工作下亮紅色燈號或閃爍表示有異常。(ACC OFF 時，此燈號會 閃爍約 1 分鐘後，全部指示燈號會熄滅。) ALM: Red light on when there is hardware failure or during the shut-down process. ⚫ PWR: 即電源指示燈，正常有電源即藍色燈號恆亮。 PWR: Blue light indicates the status of power on. ⚫...
- Page 3 安裝步驟 Steps of installation 開始 Start Insert SD card (At least 1 插入 SD (至少插入一張) SD card) 連接攝影機、電源、I/O、 Connect to cameras, 螢幕 power, I/O, monitor 開啟車用電源 ACC on (Power on) Test: Cameras, monitor, 測試：攝影機、螢幕、 I/O, record whether I/O、錄影是否正常 normal 結束 安裝...
- Page 4 搖控器 其按鍵上的說明如下: Remote Controller 編號 1: 顯示輸出切換(電視 TV 與電腦螢幕 VGA)鍵 (VP-5504SD 僅支援 TV OUT 輸出影像) No 1: Change VGA / TV output (VP-5504SD only support TV output) 編號 2: 回放鍵(藍色鍵) No 2: Playback (Blue) 編號 3 區域 : 由左至右為單分割/九分割/十二分割 No 3 Area: From left to right, single video screen / 9split 編號...
- Page 5 即時顯示畫面 Live Screen 開機後其 4 分割的畫面功能說明如下: The descriptions of the 4-split video screen: 編號 說明 Descriptions 自訂頻道名稱 (可自行定義) Shows channel name and it can be changed. 顯示目前電池電壓 Shows car battery voltage for mobile DVR 開機後會自動啟動錄影，”紅點”顯示正在錄影中 It will be recorded automatically when launch system. If there is no “red symbol”...
- Page 6 顯示目前主機的日期、時間 The current date and time of Mobile DVR system. 主機端常用操作 Common operations of MDVR 車牌號碼與時間調整設定 License plate number and time adjustment settings -> -> 影像及聲音設定:調整錄影設定 Video and Audio Settings: adjust record settings -> ->...
- Page 7 警示聲音 調整錄音設定(請調為 3) Audio Setting: adjust audio (please set Audio Channel at 3) -> -> -> 遙控器播放鍵操作說明: Description of remote controller button for playback: • 按下 即可鍵暫停，再按下 鍵可以開始進行播放影片 Press the button to pause the video, Or press the button to continue the playing videos.
- Page 8 主機後方 GPI 端子說明 請注意輸入點對應觸發顯示(CH1-CH4)攝影機， Descriptions of GPI 觸發顯示才會正確。 Be noted that please select correct “Trigger Screen” in order to display correct channel on monitor. -> GPI 即輸入點 1-4(DC 12V-24V) 方向燈軟體設定(如: GPI 1> CH1) GPI is points of input 1-4 (DC 12V-24V) Software settings of direction light 倒車攝影機軟體設定...
