BPTA-WDPGR701
Bitspower Sedna GR701 for
ASUS ROG HYPERION GR701 Case
Accessories

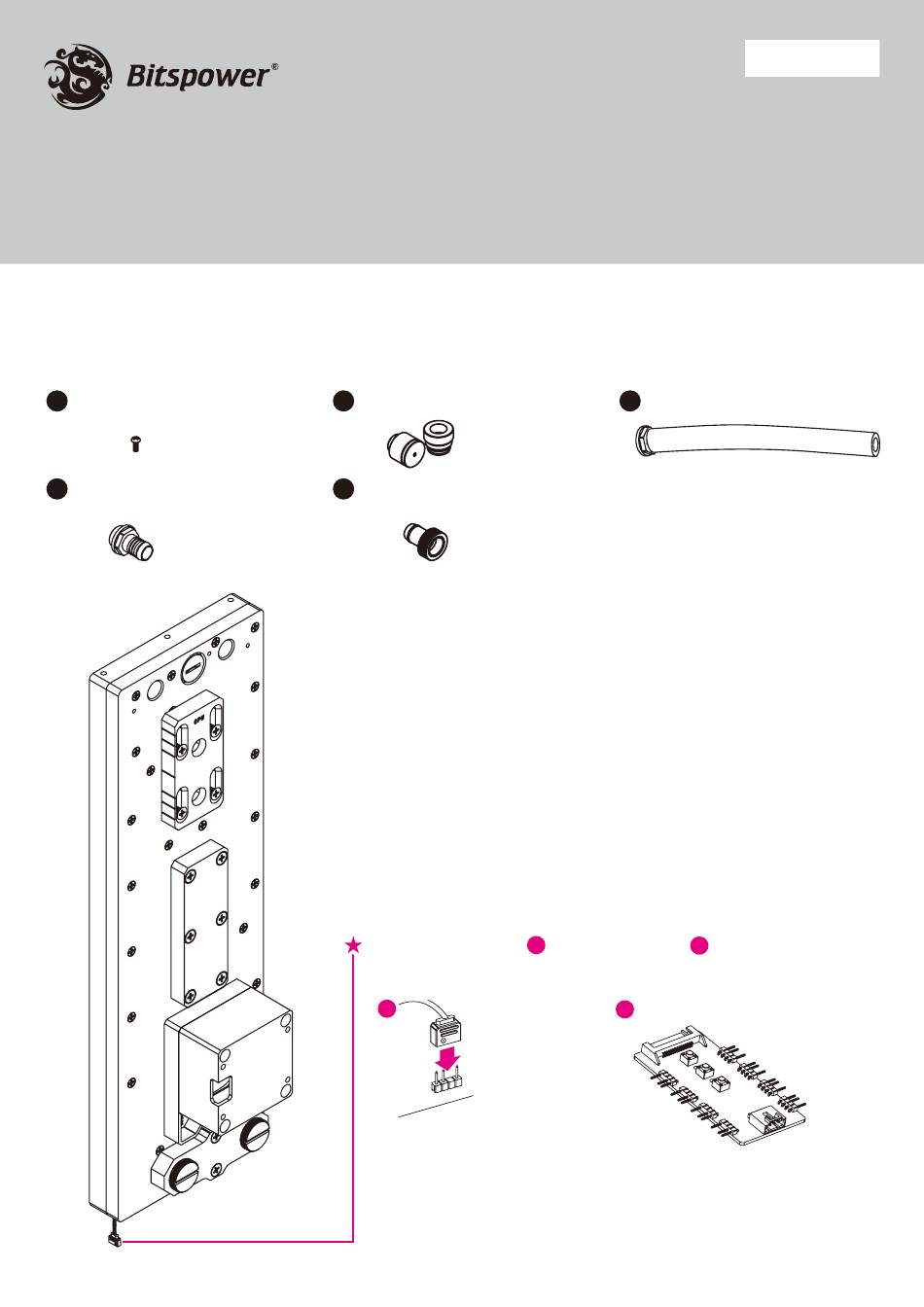

1
M4x6 Screw
4
BP-BB2WP-P02
2
10 PCS
BPTA-EFW-GS
5
1 PCS
C32-WTP
BPTA-WDPGR701
Digital RGB PIN on
1
motherboard
3
1 PCS
Fitting + soft tube
1 PCS
1
2
motherboard or
2
BPTA-DRGBMFC
DRGB Multi Function Controller
(Not included)
EN ver.4
1 PCS
other equipment.
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Bitspower Sedna GR701
Summary of Contents for Bitspower Sedna GR701
- Page 1 EN ver.4 BPTA-WDPGR701 Bitspower Sedna GR701 for ASUS ROG HYPERION GR701 Case Accessories M4x6 Screw 10 PCS BPTA-EFW-GS 1 PCS Fitting + soft tube 1 PCS BP-BB2WP-P02 1 PCS C32-WTP 1 PCS BPTA-WDPGR701 Digital RGB PIN on motherboard or other equipment.
- Page 2 As such, if you feel uncomfortable with the steps involved in installing this product, please reach out to our customer support for assistance. We recommend the use of a leak tester, such as our Bitspower Digital Leak Detector, after completing the assembly of your liquid cooling loop to make sure there are no leaks prior to filling up your loop with coolant.
- Page 3 Power Supply and Pump SPECIFICATION Rated voltage：12V DC Power consumption：15W Maximum flow：11±15% L/min Noise：≤ 40dBA PWM：Yes MTBF：15000 hours Warranty：2 years Dimension: 62 x 62 x 46.7mm Maximum lift of the water pump: 5.5±0.5m If need be All tube connect hole sare G 1/4 threaded holes. G1/4 Screw plug O-Ring(54×50×2mm) Hole offset block(CPU)
- Page 4 Both the front and the back side of the reservoir have a fill hole, choose the one that suits you. Water Choose your desired dye color and mix it with pure distilled water. Pour the water mix into the reservoir via the water filling hole.
- Page 5 Assembly steps Method 1 step 1 step 2 ROG Hyperion GR701 Remove the side panels. (Not included) step 3 M4x6 Screw Open the back cover. ✓ ✓ ✓ ✓ BPTA-WDPGR701 ✓ ✓ Attach the Reserviors lock to the reference position in the above picture.
- Page 6 Recommended installation method Accessories(additional purchases) BPN-NLS360-F2PB BP-NCCLT16AC-L500 BPTA-F64 BPTA-CPUMS-SKI BPTA-90RE BPTA-FX1812NT-3 GPU Water Block BPTA-DOTFH1622 BPTA-F95 [ 6 ]...
- Page 7 Assembly steps Method 2 step 1 step 2 Remove the stand ROG Hyperion GR701 (Not included) step 3 M4x6 Screw ✓ ✓ ✓ ✓ ✓ ✓ BPTA-WDPGR701 ✓ ✓ ✓ ✓ Attach the Reserviors lock to the reference Drain position in the above picture. It is recommended to install Step 1 Step 2...
- Page 8 Recommended installation method Accessories(additional purchases) BP-NCCLT16AC-L500 TA-GFALP4169-GS BPN-NLS360-F2PB BPTA-CPUMS-SKI BPTA-90RE BPTA-PAM GPU Water Block BPTA-FX1812NT-3 BPTA-DOTFH1622 BPTA-F95 [ 8 ]...
- Page 9 TC ver.4 BPTA-WDPGR701 Bitspower Sedna GR701 for ASUS ROG HYPERION GR701 Case 配件 M4x6 螺絲 10 支 BPTA-EFW-GS 1 個 接頭 + 軟管 1 個 BP-BB2WP-P02 1 個 C32-WTP 1 個 BPTA-WDPGR701 請接 主板或 其他設備的 DRGB 插槽 BPTA-DRGBMFC 主板 DRGB 控制器 ( 不包括 )
- Page 10 As such, if you feel uncomfortable with the steps involved in installing this product, please reach out to our customer support for assistance. We recommend the use of a leak tester, such as our Bitspower Digital Leak Detector, after completing the assembly of your liquid cooling loop to make sure there are no leaks prior to filling up your loop with coolant.
- Page 11 供電與水泵 規格 額定電壓：12V DC 功耗：15W 最大流量：11±15% L/min 噪音：≤ 40dBA PWM：有 平均壽命：15000 hours 保固：2 years 尺寸 : 62 x 62 x 46.7mm 水泵最大揚程 : 5.5±0.5m 如果有需要 所有管子連接孔均為 G 1/4 螺牙 G1/4 堵頭 O 圈 (54×50×2mm) 孔位偏移塊 (CPU) M4×16mm 螺絲 ※ 可通過調整孔位偏移塊的位置，以對應不同主機板的 CPU 安裝位置。...
- Page 12 正反面皆有注水孔，選擇適 用即可。 注水 選擇喜好的水冷濃縮液顏色，以純淨水調合，由”填水 孔”注入至水箱九分滿，接著利用”24PIN 跳線開關” 啟動電源，讓水路中的空氣集中至水箱排出，再依水量 繼續添加至水箱九分滿左右即可。 （24PIN 跳線開關用途：需無經主板開啟 ATX 電源時， 使電源直接開啟供電。） 未包括 產品保修規範 質保期時效，送修的產品凡有以下狀況，不在保修範圍內。 水冷頭 - 冷頭自體螺絲，有拆裝痕跡，整套產品失保。 - 頂部的進出口，因為外力使用不當導致開裂。 冷排 - 因為外力使用不當導致冷排水道破裂漏水。 - 進出水孔因為外力使用不當導致開裂。 接頭 - 有器械夾持導致的損傷痕跡。 水泵 - 無水通電導致水泵燒毀。 - 底部 pcb 進水燒毀。 - 水箱底座與水泵不可拆解，一經拆解即不保固。 風扇 - 進水燒毀。 堵頭...
- Page 13 組裝步驟 方法 1 步驟 1 步驟 2 ROG Hyperion GR701 拆下側面板 ( 不包括 ) 步驟 3 M4x6 螺絲 打開後蓋 步驟 4 ✓ ✓ ✓ ✓ BPTA-WDPGR701 ✓ ✓ 參考上圖鎖附水道板 洩水 ✓ ✓ 建議將洩水接頭安裝於水冷 步驟 1 步驟 2 系統的最低點。 將洩水接頭上蓋旋起。 換上洩水配件，旋入配件過程中即會逐漸洩 水，建議外接管線以利洩水。...
- Page 14 建議安裝方式 主件說明 ( 需另購 ) BPN-NLS360-F2PB BP-NCCLT16AC-L500 BPTA-F64 BPTA-CPUMS-SKI BPTA-90RE BPTA-FX1812NT-3 GPU Water Block BPTA-DOTFH1622 BPTA-F95 [ 14 ]...
- Page 15 組裝步驟 方法 2 步驟 1 步驟 2 拆下支架 ROG Hyperion GR701 ( 不包括 ) 步驟 3 M4x6 螺絲 ✓ ✓ ✓ ✓ ✓ ✓ BPTA-WDPGR701 ✓ ✓ ✓ ✓ 參考上圖鎖附水道板 洩水 建議將洩水接頭安裝於水冷 步驟 1 步驟 2 系統的最低點。 將洩水接頭上蓋旋起。 換上洩水配件，旋入配件過程中即會逐漸洩 水，建議外接管線以利洩水。 C32-WTP [ 15 ] 接頭...
- Page 16 建議安裝方式 主件說明 ( 需另購 ) BP-NCCLT16AC-L500 TA-GFALP4169-GS BPN-NLS360-F2PB BPTA-CPUMS-SKI BPTA-90RE BPTA-PAM GPU Water Block BPTA-FX1812NT-3 BPTA-DOTFH1622 BPTA-F95 [ 16 ]...
- Page 17 SC ver.4 BPTA-WDPGR701 Bitspower Sedna GR701 for ASUS ROG HYPERION GR701 Case 配件 M4x6 螺丝 10 支 BPTA-EFW-GS 1 个 接头 + 软管 1 个 BP-BB2WP-P02 1 个 C32-WTP 1 个 BPTA-WDPGR701 请接 主板或 其他设备的 DRGB 插槽 BPTA-DRGBMFC 主板 DRGB 控制器 ( 不包括 )
- Page 18 As such, if you feel uncomfortable with the steps involved in installing this product, please reach out to our customer support for assistance. We recommend the use of a leak tester, such as our Bitspower Digital Leak Detector, after completing the assembly of your liquid cooling loop to make sure there are no leaks prior to filling up your loop with coolant.
- Page 19 供电与水泵 规格 额定电压：12V DC 功耗：15W 最大流量：11±15% L/min 噪音：≤ 40dBA PWM：有 平均寿命：15000 hours 保固：2 years 尺寸 : 62 x 62 x 46.7mm 水泵最大扬程 : 5.5±0.5m 如果有需要 所有管子连接孔均为 G 1/4 螺牙 G1/4 堵头 O 圈 (54×50×2mm) 孔位偏移块 (CPU) M4×16mm 螺丝 ※ 可通过调整孔位偏移块的位置，以对应不同主机板的 CPU 安装位置。...
- Page 20 正反面皆有注水孔，选择适 用即可。 注水 选择喜好的水冷浓缩液颜色，以纯净水调合，由”填水 孔”注入至水箱九分满，接着利用”24PIN 跳线开关” 启动电源，让水路中的空气集中至水箱排出，再依水量 继续添加至水箱九分满左右即可。 （24PIN 跳线开关用途：需无经主板开启 ATX 电源时， 使电源直接开启供电。） 未包括 产品保修规范 质保期时效，送修的产品凡有以下状况，不在保修范围内。 水冷头 - 冷头自体螺丝，有拆装痕迹，整套产品失保。 - 顶部的进出口，因为外力使用不当导致开裂。 冷排 - 因为外力使用不当导致冷排水道破裂漏水。 - 进出水孔因为外力使用不当导致开裂。 接头 - 有器械夹持导致的损伤痕迹。 水泵 - 无水通电导致水泵烧毁。 - 底部 pcb 进水烧毁。 - 水箱底座与水泵不可拆解，一经拆解即不保固。 风扇 - 进水烧毁。 堵头...
- Page 21 组装步骤 方法 1 步骤 1 步骤 2 ROG Hyperion GR701 拆下侧面板 ( 不包括 ) 步骤 3 M4x6 螺丝 打开后盖 步驟 4 ✓ ✓ ✓ ✓ BPTA-WDPGR701 ✓ ✓ 参考上图锁附水道板 洩水 ✓ ✓ 建议将泄水接头安装于水冷 步骤 1 步骤 2 系统的最低点。 将泄水接头上盖旋起。 换上泄水配件，旋入配件过程中即会逐渐泄 水，建议外接管线以利泄水...
- Page 22 建议安装方式 主件说明 ( 需另购 ) BPN-NLS360-F2PB BP-NCCLT16AC-L500 BPTA-F64 BPTA-CPUMS-SKI BPTA-90RE BPTA-FX1812NT-3 GPU Water Block BPTA-DOTFH1622 BPTA-F95 [ 22 ]...
- Page 23 组装步骤 方法 2 步骤 1 步骤 2 拆下支架 ROG Hyperion GR701 ( 不包括 ) 步骤 3 M4x6 螺丝 ✓ ✓ ✓ ✓ ✓ ✓ BPTA-WDPGR701 ✓ ✓ ✓ ✓ 参考上图锁附水道板 洩水 建议将泄水接头安装于水冷 步骤 1 步骤 2 系统的最低点。 将泄水接头上盖旋起。 换上泄水配件，旋入配件过程中即会逐渐泄 水，建议外接管线以利泄水。 C32-WTP [ 23 ] 接头...
- Page 24 建议安装方式 主件说明 ( 需另购 ) BP-NCCLT16AC-L500 TA-GFALP4169-GS BPN-NLS360-F2PB BPTA-CPUMS-SKI BPTA-90RE BPTA-PAM GPU Water Block BPTA-FX1812NT-3 BPTA-DOTFH1622 BPTA-F95 [ 24 ]...
