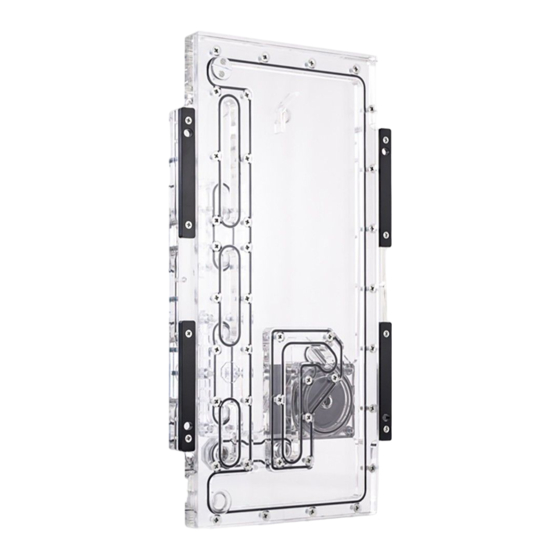

Bitspower Sedna O11D EVO-N for LIAN LI
O11 Dynamic EVO Series (Reverse Mode Ver.)

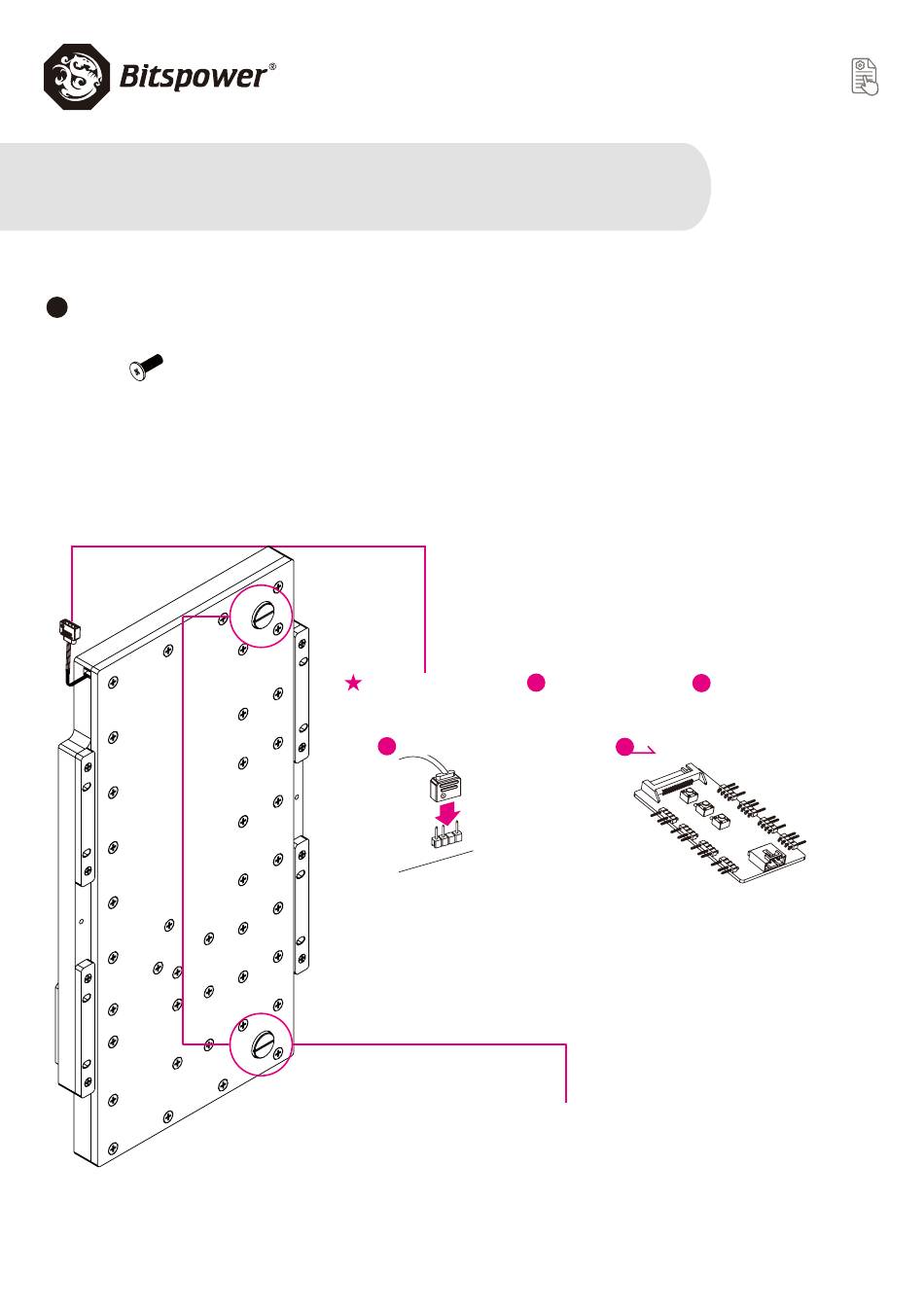

Accessories
1
M4x13 Screw
BPTA-WDPO11DEVO-REV
2 PCS
Fill
Digital RGB PIN on
1
motherboard
Drain
Both the front and the back side of the reservoir have a fill or
drain hole, choose the one that suits you.
1
motherboard or
2
DRGB Multi Function Controller
(Not included)
[ 1 ]
instruction manual
V4
2
other equipment.
BPTA-DRGBMFC

Advertisement

loading
Need help?

Need help?

Do you have a question about the Sedna O11D EVO-N and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Bitspower Sedna O11D EVO-N

Summary of Contents for Bitspower Sedna O11D EVO-N

  • Page 1 Bitspower Sedna O11D EVO-N for LIAN LI O11 Dynamic EVO Series (Reverse Mode Ver.) Accessories M4x13 Screw 2 PCS BPTA-WDPO11DEVO-REV Fill Digital RGB PIN on motherboard or other equipment. BPTA-DRGBMFC motherboard DRGB Multi Function Controller (Not included) Drain Both the front and the back side of the reservoir have a fill or drain hole, choose the one that suits you.
  • Page 2 Power Supply and Pump SPECIFICATION Rated voltage：12V DC Power consumption：15W Maximum flow：11±15% L/min Noise：≤ 40dBA PWM：Yes MTBF：15000 hours Warranty：2 years Dimension: 62 x 62 x 46.7mm Maximum lift of the water pump: 5.5±0.5m If need be ※ When installing the GPU, it is necessary to remove the conduit module, and then install the corresponding fittings.
  • Page 3 Water Choose your desired dye color and mix it with pure distilled water. Pour the water mix into the reservoir via the water filling hole. Once the reservoir is 90% full, turn on the power supply for the pump to run and let the air exit the loop.
  • Page 4 Assembly steps step 1 step 2 PC-O11 Dynamic EVO (Not included) step 3 step 4 Side plate M4x13 Screw Front plate BPTA-WDPO11DXLA-K2M [ 4 ]...
  • Page 5 Recommended installation method Accessories(additional purchases) BPN-NLS360-F2PB BPTA-CPUMS-SKI BPTA-FX1812 9PCS BPTA-DOTFH1622 8PCS BP-NCCLT16AC-L500 BPTA-DRGBMFC BP-PFANMFH [ 5 ]...
  • Page 6 Bitspower recommends that customers use Bitspower Pellucid Coolant for their coolant fluid. It is also recommended to use Bitspower Dye to create any desired color. If the customer chooses different liquid coolants,...
  • Page 7 使用說明書 Bitspower Sedna O11D EVO-N for LIAN LI O11 Dynamic EVO Series (Reverse Mode Ver.) 配件 M4x13 螺絲 2 PCS BPTA-WDPO11DEVO-REV 進水 請接 主板或 其他設備的 DRGB 插槽 BPTA-DRGBMFC 主板 DRGB 控制器 ( 不包括 ) 出水 水道板上前後都有預留進水和排水的孔位，請視情況擇一選用 即可。 [ 7 ]...
  • Page 8 供电與水泵 規格 額定電壓：12V DC 功率消耗：15W 最大流量：11±15% L/min 噪音：≤ 40dBA PWM：Yes MTBF：≥ 15000 hours 保固：2 years 產品尺寸 : 62 x 62 x 46.7mm 水泵最大揚程：5.5±0.5m 如果有需要 ※ 安裝 GPU 冷頭時，需要把水路導通模組拆除，然後安 裝相應的接頭即可使用。 水路導通模組 M4×16mm 螺絲 O 圈 54×50×2) ※ 可通過調整孔位偏移塊的位置，以對應不同主機板的 CPU 安裝位置。 O 圈 (60×56×2) 導通...
  • Page 9 注水 選擇喜好的水冷濃縮液顏色 ， 以純淨水調合 ， 由” 填水孔” 注入至水箱九分滿 ， 接著利用” 24PIN 跳線開關” 啟動電源 ， 讓水路中的空氣集中至水箱排出 ， 再依水量繼續添加至 水箱九分滿左右即可 。 （24PIN 跳線開關用途 ： 需無經主板開啟 ATX 電源時 ， 使 電源直接開啟供電 。 ） 未包括 產品保修規範 質保期時效，送修的產品凡有以下狀況，不在保修範圍內。 水冷頭 - 冷頭自體螺絲，有拆裝痕跡，整套產品失保。 - 頂部的進出口，因為外力使用不當導致開裂。 冷排 - 因為外力使用不當導致冷排水道破裂漏水。 - 進出水孔因為外力使用不當導致開裂。...
  • Page 10 組裝步驟 步驟 1 步驟 2 上蓋 PC-O11 Dynamic EVO ( 不包括 ) 步驟 3 步驟 4 側面板 M4x13 螺絲 前面板 BPTA-WDPO11DXLA-K2M [ 10 ]...
  • Page 11 建議安裝方式 主件說明 ( 需另購 ) BPN-NLS360-F2PB 1 個 BPTA-CPUMS-SKI 1 個 BPTA-FX1812 9 個 BPTA-DOTFH1622 8 個 BP-NCCLT16AC-L500 BPTA-DRGBMFC 1 個 BP-PFANMFH 1 個 [ 11 ]...
  • Page 12 注意 跑水前，請先確認所有零件已安裝在正確的位置上，在不開主機，單開水 泵的情况下，進行 24 小時的跑水測試， 確保無漏水情况後再開主機，避 免發生漏水而導致電腦零件的損壞。 本公司保留對產品的設計更改以及解釋的權力，如有更動恕不另行通知， 產品顏色與配件以實物為準。 當使用測氣產品測試水路時，為避免由於壓力過大導致產品損壞，輸入的 壓力請不要超過 0.5kg/cm (Bar)，如因壓力過大造成產品損壞，將由客戶 自行承擔，嚴禁客戶在水路有水及水泵開啟的情況下進行氣體飽壓測試。 Bitspower 建議消費者使用 Bitspower 透明冷卻液。此外，也可以添加 Bitspower 染料到透明冷卻液中以滿足顏色要求。如果消費者選擇不同的 水冷液，可能會引起水路配件中的塗層剝落、積垢堵塞水道、水泵磨損、 水箱管破裂、破壞 O 型圈密封性導致漏水等。任何因使用不當水冷液導致 相關的問題將由消費者自行負責。 [ 12 ]...
