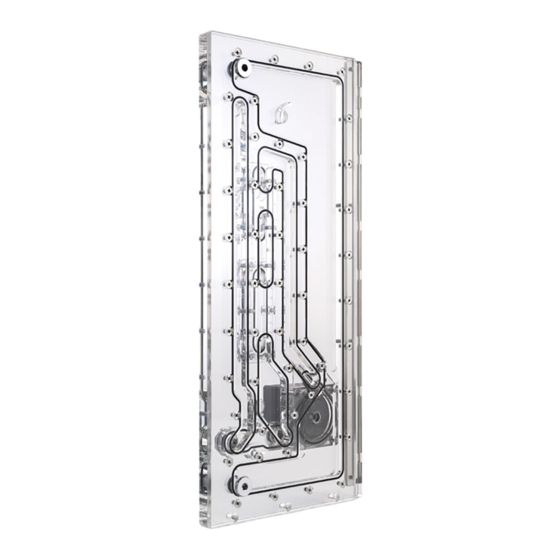

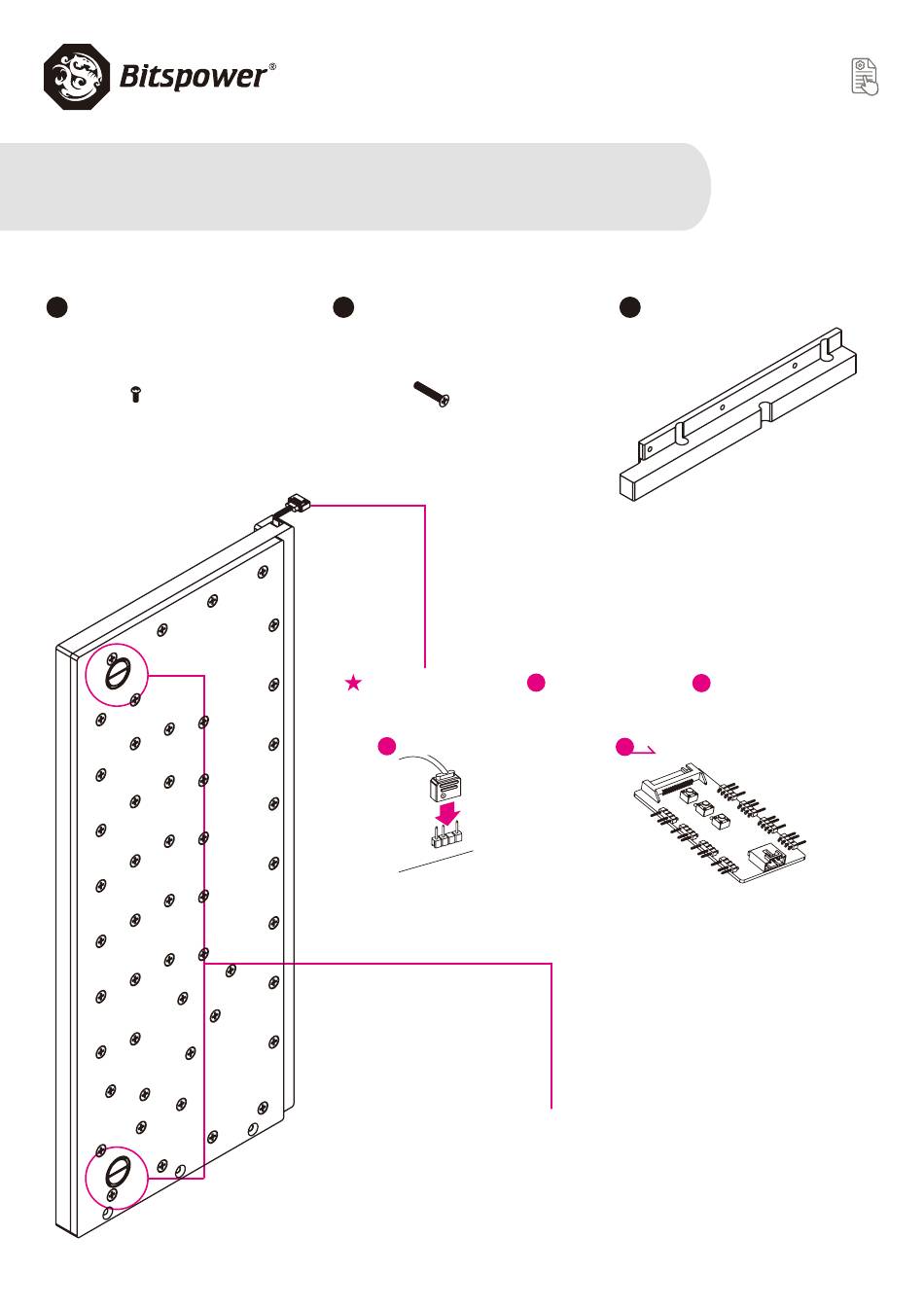

Bitspower Sedna O11DXL for LIAN LI O11
DYNAMIC (Hercules Pump, Front ver.)
Accessories
1
M3x8 Screw
BPTA-TOO11DXLA-PHCL
Fill
Drain
2
2 PCS
M4x25 Screw
Digital RGB PIN on
1
motherboard
Both the front and the back side of the reservoir have a fill or
drain hole, choose the one that suits you.
3
3 PCS
1
motherboard or
2
DRGB Multi Function Controller
(Not included)
[ 1 ]
instruction manual
V1
Base
2
other equipment.
BPTA-DRGBMFC
1 PCS
Advertisement
Related Manuals for Bitspower Sedna O11DXL
Summary of Contents for Bitspower Sedna O11DXL
- Page 1 Bitspower Sedna O11DXL for LIAN LI O11 DYNAMIC (Hercules Pump, Front ver.) Accessories M3x8 Screw 2 PCS M4x25 Screw 3 PCS Base 1 PCS BPTA-TOO11DXLA-PHCL Fill Digital RGB PIN on motherboard or other equipment. BPTA-DRGBMFC motherboard DRGB Multi Function Controller...
- Page 2 Power Supply and Pump SPECIFICATION Rated voltage：12V DC Power consumption：15W Maximum flow：11±15% L/min Noise：≤ 40dBA PWM：Yes MTBF：15000 hours Warranty：2 years Dimension: 62 x 62 x 46.7mm Maximum lift of the water pump: 5.5±0.5m If need be All tube connect hole sare G 1/4 threaded holes.
- Page 3 Water Choose your desired dye color and mix it with pure distilled water. Pour the water mix into the reservoir via the water filling hole. Once the reservoir is 90% full, turn on the power supply for the pump to run and let the air exit the loop.
- Page 4 Assembly steps step 1 step 2 LIAN LI O11 DYNAMIC XL (Not included) step 3 step 4 Side plate Front plate M3x8 Screw [ 4 ]...
- Page 5 step 5 M4x25 Screw Recommended installation method Accessories(additional purchases) BPN-NLS360-F2PB 2 PCS BP-NCCLT16AC-L500 BPTA-CPUMS-SKI 1 PC BPTA-FX1812NT-3 2 SETS BPTA-DOTFH1622 12 PCS [ 5 ]...
- Page 6 Bitspower recommends that customers use Bitspower Pellucid Coolant for their coolant fluid. It is also recommended to use Bitspower Dye to create any desired color. If the customer chooses different liquid coolants,...
- Page 7 使用說明書 Bitspower Sedna O11DXL for LIAN LI O11 DYNAMIC (Hercules Pump, Front ver.) 配件 M3x8 螺絲 2 PCS M4x25 螺絲 3 PCS 底座 1 PCS BPTA-TOO11DXLA-PHCL 進水 請接 主板或 其他設備的 DRGB 插槽 BPTA-DRGBMFC 主板 DRGB 控制器 ( 不包括 ) 水道板上前後都有預留進水和排水的孔位，請視情況擇一選用...
- Page 8 供電與水泵 SPECIFICATION Rated voltage：12V DC Power consumption：15W Maximum flow：11±15% L/min Noise：≤ 40dBA PWM：Yes MTBF：15000 hours Warranty：2 years Dimension: 62 x 62 x 46.7mm Maximum lift of the water pump: 5.5±0.5m 如果有需要 所有接管孔位為 G1/4 螺牙孔 G1/4 堵頭 ※ 可通過調整孔位偏移塊的位置，以對應不同主機板的 CPU 安裝位置。 O 圈...
- Page 9 注水 選擇喜好的水冷濃縮液顏色 ， 以純淨水調合 ， 由” 填水孔” 注入至水箱九分滿 ， 接著利用” 24PIN 跳線開關” 啟動電源 ， 讓水路中的空氣集中至水箱排出 ， 再依水量繼續添加至 水箱九分滿左右即可 。 （24PIN 跳線開關用途 ： 需無經主板開啟 ATX 電源時 ， 使 電源直接開啟供電 。 ） 未包括 產品保修規範 質保期時效，送修的產品凡有以下狀況，不在保修範圍內。 水冷頭 - 冷頭自體螺絲，有拆裝痕跡，整套產品失保。 - 頂部的進出口，因為外力使用不當導致開裂。 冷排 - 因為外力使用不當導致冷排水道破裂漏水。 - 進出水孔因為外力使用不當導致開裂。...
- Page 10 組裝步驟 上蓋 步驟 1 步驟 2 LIAN LI O11 DYNAMIC XL ( 不包括 ) 步驟 3 步驟 4 側面板 前面板 M3x8 螺絲 [ 10 ]...
- Page 11 M4x25 螺絲 建議安裝方式 主件說明 ( 需另購 ) BPN-NLS360-F2PB 2 個 BP-NCCLT16AC-L500 BPTA-CPUMS-SKI 1 組 BPTA-FX1812-3 2 組 BPTA-DOTFH1622 12 個 [ 11 ]...
- Page 12 注意 跑水前，請先確認所有零件已安裝在正確的位置上，在不開主機，單開水 泵的情况下，進行 24 小時的跑水測試， 確保無漏水情况後再開主機，避 免發生漏水而導致電腦零件的損壞。 本公司保留對產品的設計更改以及解釋的權力，如有更動恕不另行通知， 產品顏色與配件以實物為準。 當使用測氣產品測試水路時，為避免由於壓力過大導致產品損壞，輸入的 壓力請不要超過 0.5kg/cm (Bar)，如因壓力過大造成產品損壞，將由客戶 自行承擔，嚴禁客戶在水路有水及水泵開啟的情況下進行氣體飽壓測試。 Bitspower 建議消費者使用 Bitspower 透明冷卻液。此外，也可以添加 Bitspower 染料到透明冷卻液中以滿足顏色要求。如果消費者選擇不同的 水冷液，可能會引起水路配件中的塗層剝落、積垢堵塞水道、水泵磨損、 水箱管破裂、破壞 O 型圈密封性導致漏水等。任何因使用不當水冷液導致 相關的問題將由消費者自行負責。 [ 12 ]...
- Page 13 使用说明书 Bitspower Sedna O11DXL for LIAN LI O11 DYNAMIC (Hercules Pump, Front ver.) 配件 M3x8 螺丝 2 PCS M4x25 螺丝 3 PCS 底座 1 PCS BPTA-TOO11DXLA-PHCL 进水 请接 主板或 其他设备的 DRGB 插槽 BPTA-DRGBMFC 主板 DRGB 控制器 ( 不包括 ) 水道板上前后都有预留进水和排水的孔位，请视情况择一选用...
- Page 14 供电与水泵 SPECIFICATION Rated voltage：12V DC Power consumption：15W Maximum flow：11±15% L/min Noise：≤ 40dBA PWM：Yes MTBF：15000 hours Warranty：2 years Dimension: 62 x 62 x 46.7mm Maximum lift of the water pump: 5.5±0.5m 如果有需要 所有接管孔位为 G1/4 螺牙孔 G1/4 堵头 ※ 可通过调整孔位偏移块的位置，以对应不同主机板的 CPU 安装位置。 O 圈...
- Page 15 注水 选择喜好的水冷浓缩液颜色 ， 以纯净水调合 ， 由” 填水孔” 注入至水箱九分满 ， 接着利用” 24PIN 跳线开关” 启动电源 ， 让水路中的空气集中至水箱排出 ， 再依水量继续添加至 水箱九分满左右即可 。 （24PIN 跳线开关用途 ： 需无经主板开启 ATX 电源时 ， 使 电源直接开启供电 。 ） 未包括 产品保修规范 质保期时效，送修的产品凡有以下状况，不在保修范围内 水冷头 - 冷头自体螺丝，有拆装痕迹，整套产品失保。 - 顶部的进出口，因为外力使用不当导致开裂 冷排 - 因为外力使用不当导致冷排水道破裂漏水。 - 进出水孔因为外力使用不当导致开裂...
- Page 16 组装步骤 上盖 步骤 1 步骤 2 LIAN LI O11 DYNAMIC XL ( 不包括 ) 步骤 3 步骤 4 侧面板 前面板 M3x8 螺丝 [ 16 ]...
- Page 17 M4x25 螺絲 建议安装方式 主件说明 ( 需另购 ) BPN-NLS360-F2PB 2 个 BP-NCCLT16AC-L500 BPTA-CPUMS-SKI 1 组 BPTA-FX1812-3 2 组 BPTA-DOTFH1622 12 个 [ 17 ]...
- Page 18 注意 跑水前，请先确认所有零件已安装在正确的位置上，在不开主机，单开水 泵的情况下，进行 24 小时的跑水测试， 确保无漏水情况后再开主机，避 免发生漏水而导致电脑零件的损坏。 本公司保留对产品的设计更改以及解释的权力，如有更动恕不另行通知， 产品颜色与配件以实物为准。 当使用测气产品测试水路时，为避免由于压力过大导致产品损坏，输入的 压力请不要超过 0.5kg/cm (Bar)，如因压力过大造成产品损坏，将由客户 自行承担，严禁客户在水路有水及水泵开启的情况下进行气体饱压测试。 Bitspower 建议消费者使用 Bitspower 透明冷却液。此外，也可以添加 Bitspower 染料到透明冷却液中以满足颜色要求。如果消费者选择不同的 水冷液，可能会引起水路配件中的涂层剥落、积垢堵塞水道、水泵磨损、 水箱管破裂、破坏 O 型圈密封性导致漏水等。任何因使用不当水冷液导致 相关的问题将由消费者自行负责。 [ 18 ]...
