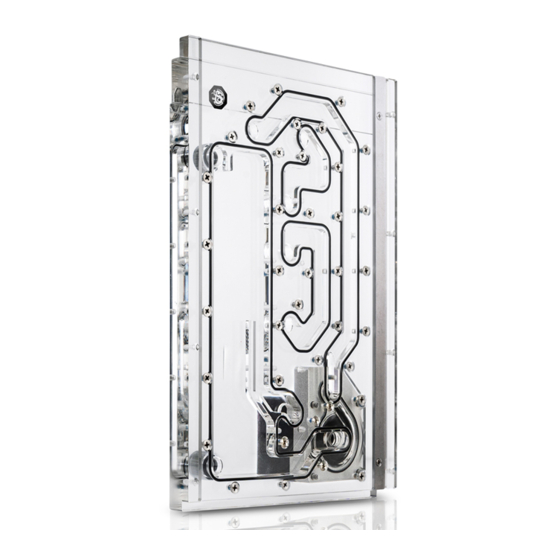

Bitspower Sedna O11DS for LIAN
LI O11 Dynamic MINI Series

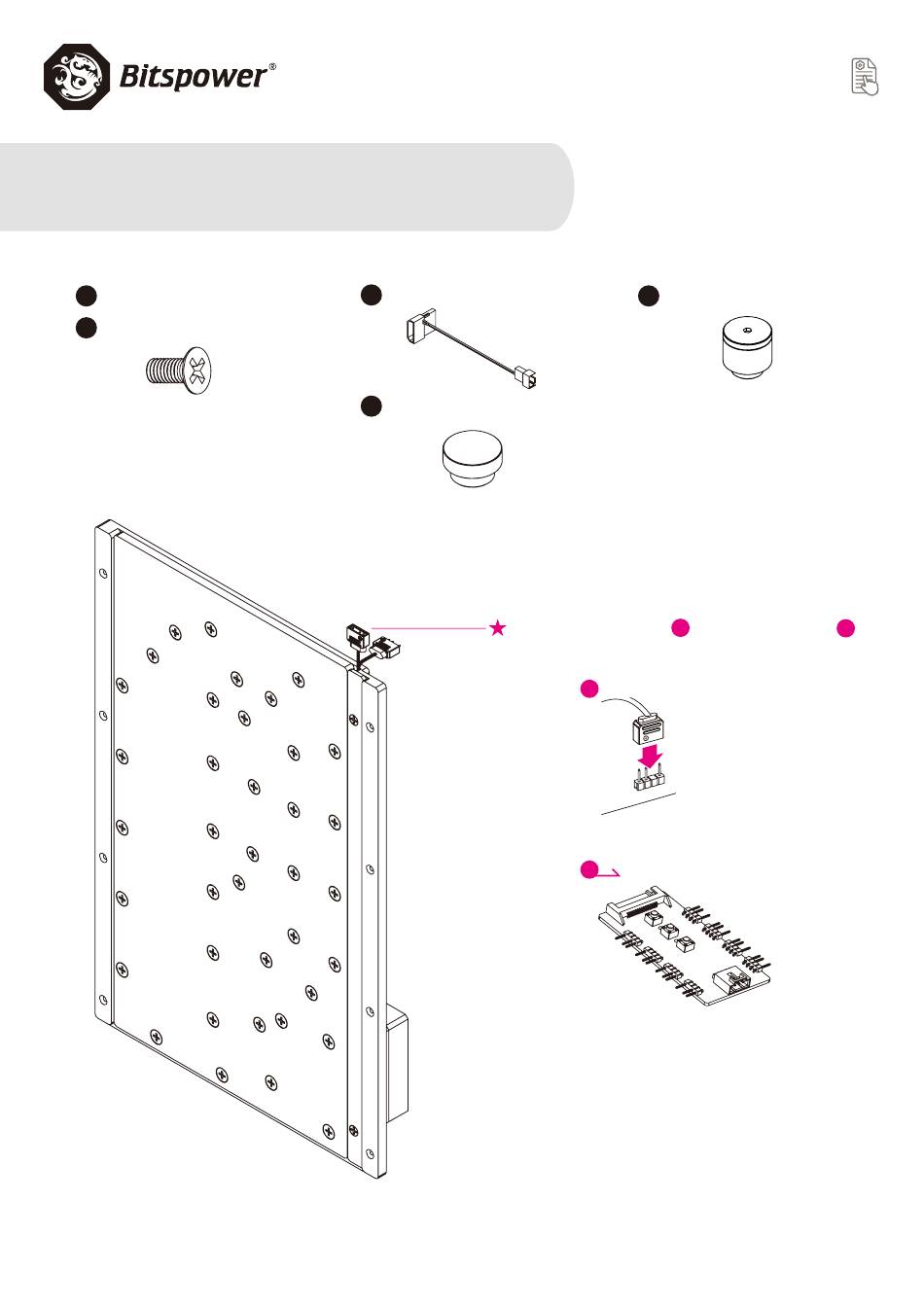

Accessories
1
BPTA-WDPO11DS
2
M6x32 Screw
3
3PIN/4PIN transfer 4PIN
1 SET
8 PCS
4
BPTA-F06-GS
[ 1 ]
instruction manual
V4
5
1 PC
BPTA-EFW-GS
1 PC
Digital RGB PIN on
1
other equipment.
1
motherboard
2
BPTA-DRGBMFC
DRGB Multi Function Controller
(Not included)
1 PC
motherboard or
2
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Bitspower Sedna O11DS
Summary of Contents for Bitspower Sedna O11DS
- Page 1 Bitspower Sedna O11DS for LIAN LI O11 Dynamic MINI Series Accessories BPTA-WDPO11DS 3PIN/4PIN transfer 4PIN 1 PC 1 SET BPTA-EFW-GS 1 PC M6x32 Screw 8 PCS BPTA-F06-GS 1 PC Digital RGB PIN on motherboard or other equipment. motherboard...
- Page 2 Power Supply and Pump B C D A:Negative electrode - B:Positive electrode + C:Speed signal Pump Spec Power/Voltage：12V DC Other then from the Power consumption：8.4W m o t h e r b o a r d , t h e Maximum flow：460±15%L/h pump can be powered Noise：≦...
- Page 3 Water Choose your desired dye color and mix it with pure distilled water. Pour the water mix into the reservoir via the water filling hole. Once the reservoir is 90% full, turn on the power supply for the pump to run and let the air exit the loop. Turn off the power supply when the reservoir is near empty.
- Page 4 Assembly steps step 1 step 2 Dust shield PC-O11 Dynamic (Not included) step 3 step 4 Glass plate Front plate BPTA-WDPO11DS M6x32 Screw [ 4 ]...
- Page 5 Product Presentation Recommended installation method BPTA-CPUMS-SKI BPN-RL2362SL BPTA-FX1812NT (Not Included) (Not Included) (Not Included) BP-VG3090MV (Not Included) See 「Accessories」 for a list of included parts with the BPTA-WDPO11DS, other accessories are sold separately. [ 5 ]...
- Page 6 24-hour leaking test with only the pump connected to the power supply. Bitspower reserves the right to change the product design and interpretations. These are subject to change without notice. Product colors and accessories are based on the actual product.
- Page 7 使用說明書 Bitspower Sedna O11DS for LIAN LI O11 Dynamic MINI Series 配件 BPTA-WDPO11DS 大 4PIN 供電線材 1 個 1 組 洩水接頭 1 個 M6x32 螺絲 8 支 堵頭 1 個 請接 主版或 其他設備的 DRGB 插槽 主版 BPTA-DRGBMFC DRGB 控制器 ( 不包括 )
- Page 8 供電與馬達 A: 電源負極 - B: 電源正極 + C: 轉速信號 水泵規格 電源電壓：12V DC 馬達除了可由主機板供電外， 電力消耗：8.4W 亦可透過轉接線由電源供應 最大流量：460±15%L/h 器直接供電。 噪音：≦ 24dBA PWM：是 使用壽命：≦ 15,000 小時 保固：2 年 水箱與水泵不可拆解！一經拆解即不保固。 BPTA-EFW-GS 建議將洩水接頭安裝於水冷系統 的最低點。 將洩水接頭上蓋旋起。 換上洩水配件，旋入配件過程中 即會逐漸洩水，建議外接管線以 利洩水。 [ 8 ]...
- Page 9 注水 選擇喜好的水冷濃縮液顏色，以純淨水調合，由”填 水孔”注入至水箱九分滿，接著利用”24PIN 跳線開 關”啟動電源，讓水路中的空氣集中至水箱排出，再 依水量繼續添加至水箱九分滿左右即可。 產品保修規範 質保期時效，送修的產品凡有以下狀況，不在保修範圍內。 水冷頭 - 冷頭自體螺絲，有拆裝痕跡，整套產品失保。 - 頂部的進出口，因為外力使用不當導致開裂。 冷排 - 因為外力使用不當導致冷排水道破裂漏水。 - 進出水孔因為外力使用不當導致開裂。 接頭 - 有器械夾持導致的損傷痕跡。 水泵 - 無水通電導致水泵燒毀。 - 底部 pcb 進水燒毀。 - 水箱底座與水泵不可拆解，一經拆解即不保固。 風扇 - 進水燒毀。 [ 9 ]...
- Page 10 組裝步驟 步驟 1 步驟 2 防塵罩 PC-O11 Dynamic ( 不包括 ) 頂蓋 步驟 3 步驟 4 玻璃板 前面板 BPTA-WDPO11DS M6x32 螺絲 [ 10 ]...
- Page 11 產品介紹 建議安裝方式 BPTA-CPUMS-SKI BPN-RL2362SL BPTA-FX1812NT ( 不包括 ) ( 不包括 ) ( 不包括 ) BP-VG3090MV ( 不包括 ) BPTA-WDPO11DS 產品內容物請參閱「配件說明」，未列出之零件與配件不含在產品包裝內。 [ 11 ]...
- Page 12 注意 跑水前，請先確認所有零件已安裝在正確的位置上，在不開主機，單開水泵的 情况下，進行 24 小時的跑水測試， 確保無漏水情况後再開主機，避免發生漏 水而導致電腦零件的損壞。 本公司保留對產品的設計更改以及解釋的權力，如有更動恕不另行通知，產品 顏色與配件以實物為準。 當使用測氣產品測試水路時 , 為避免由于壓力過大導致產品損壞 , 輸入的壓力 請不要超過 0.5kg/cm2 (Bar), 如因壓力過大造成產品損壞 , 將由客戶自行承 擔 . 嚴禁客戶在水路有水及水泵開啟的情況下進行氣體飽壓測試。 Bitspower 建議消費者使用蒸餾水、純凈水，加入 Bitspower 的染劑作為水冷 液使用；如客戶自行選購的水冷液導致電鍍層剝落、水道堵塞、水泵轉動不正 常、水箱管破裂或密封圈變型以致漏水等及其它不可抗力之問題時，消費者自 行承擔相關產品責任。未注水前，請勿啟動水泵電源。 [ 12 ]...
- Page 13 使用说明书 Bitspower Sedna O11DS for LIAN LI O11 Dynamic MINI Series 配件 BPTA-WDPO11DS 大 4PIN 供电线材 1 个 1 组 泄水接头 1 个 M6x32 螺丝 8 支 堵头 1 个 请接 主版或 其他设备的 DRGB 插槽 主版 BPTA-DRGBMFC DRGB 控制器 ( 不包括 )
- Page 14 供电与马达 A: 电源负极 - B: 电源正极 + C: 转速信号 水泵规格 电源电压：12V DC 水泵除了可由主机板供电外， 电力消耗：8.4W 亦可透过转接线由电源供应器 最大流量：460±15%L/h 直接供电。 噪音：≦ 24dBA PWM：是 使用寿命：≦ 15,000 小时 保固：2 年 水箱与水泵不可拆解！一经拆解即不保固。 BPTA-EFW-GS 建议将泄水接头安装于水冷系统 的最低点。 将泄水接头上盖旋起。 换上泄水配件，旋入配件过程中 即会逐渐泄水，建议外接管线以 利泄水。 [ 14 ]...
- Page 15 注水 选择喜好的水冷浓缩液颜色，以纯净水调合，由”填 水孔”注入至水箱九分满，接着利用”24PIN 跳线开 关”启动电源，让水路中的空气集中至水箱排出，再 依水量继续添加至水箱九分满左右即可。 产品保修规范 质保期时效，送修的产品凡有以下状况，不在保范围内。 水冷头 - 冷头自体螺丝，有拆装痕迹，整套产品失保。 - 顶部的进出口，因为外力使用不当导致开裂。 冷排 - 因为外力使用不当导致冷排水道破裂漏水。 - 进出水孔因为外力使用不当导致开裂。 接头 - 有器械夹持导致的损伤痕迹。 水泵 - 无水通电导致水泵烧毁。 - 底部 pcb 进水烧毁。 - 水箱底座与水泵不可拆解，一经拆解即不保固。 风扇 - 进水烧毁。 [ 15 ]...
- Page 16 组装步骤 步骤 1 步骤 2 防尘罩 PC-O11 Dynamic ( 不包括 ) 顶盖 步骤 3 步骤 4 玻璃板 前面板 BPTA-WDPO11DS M6x32 螺丝 [ 16 ]...
- Page 17 产品介绍 建议安装方式 BPTA-CPUMS-SKI BPN-RL2362SL BPTA-FX1812NT ( 不包括 ) ( 不包括 ) ( 不包括 ) BP-VG3090MV ( 不包括 ) BPTA-WDPO11DS 产品内容物请参阅「配件说明」，未列出之零件与配件不含在产品包装内。 [ 17 ]...
- Page 18 注意 跑水前，请先确认所有零件已安装在正确的位置上，在不开主机，单开水泵的 情况下，进行 24 小时的跑水测试， 确保无漏水情况后再开主机，避免发生漏 水而导致电脑零件的损坏。 本公司保留对产品的设计更改以及解释的权力，如有更动恕不另行通知，产品 颜色与配件以实物为准。 当使用测气产品测试水路时 , 为避免由于压力过大导致产品损坏 , 输入的压力 请不要超过 0.5kg/cm2 (Bar), 如因压力过大造成产品损坏 , 将由客户自行承 担 . 严禁客户在水路有水及水泵开启的情况下进行气体饱压测试。 Bitspower 建议消费者使用蒸馏水、纯净水，加入 Bitspower 的染剂作为水冷 液使用；如客户自行选购的水冷液导致电镀层剥落、水道堵塞、水泵转动不正 常、水箱管破裂或密封圈变型以致漏水等及其它不可抗力之问题时，消费者自 行承担相关产品责任。未注水前，请勿启动水泵电源。 [ 18 ]...
