PLANOX
PL6UEM
3600004041
DE
Montage- und Betriebsanleitung
EN
Installation and operating instructions
FR
Notice de montage et de mise en service
ES
Instrucciones de montaje y servicio
IT
Istruzioni per il montaggio e l'uso
NL
Montage- en bedrijfsinstructies
PL
Instrukcja montażu i obsługi
SV
Monterings- och driftinstruktion
CS
Návod pro montáž a provoz
FI
Asennus- ja käyttöohje
RU
Инструкция по монтажу и вводу в
эксплуатацию
PL12UEM
3600004043
PL18UEM
3600004044
PL24UEM
3600004045

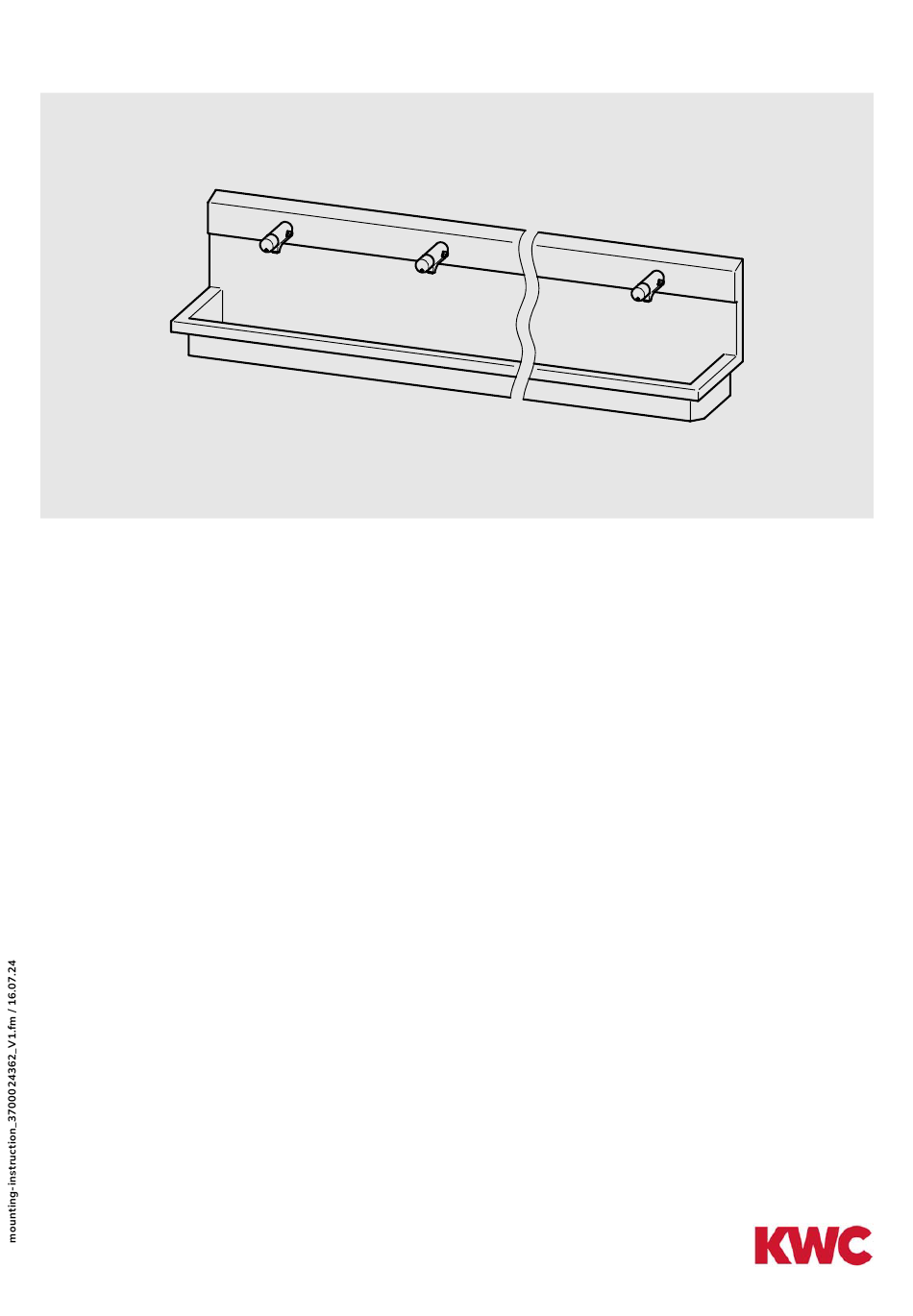

Waschplatzeinheit
washbasin unit
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for KWC PLANOX PL6UEM
Summary of Contents for KWC PLANOX PL6UEM
- Page 1 PLANOX PL6UEM PL12UEM PL18UEM PL24UEM 3600004041 3600004043 3600004044 3600004045 Montage- und Betriebsanleitung Waschplatzeinheit Installation and operating instructions washbasin unit Notice de montage et de mise en service Instrucciones de montaje y servicio Istruzioni per il montaggio e l'uso Montage- en bedrijfsinstructies Instrukcja montażu i obsługi Monterings- och driftinstruktion Návod pro montáž...
- Page 2 3600004041 1× 3× 2× 1× 1× 3600004043 1× 6× 2× 2× 1× 3600004044 1× 9× 2× 3× 1× 3600004045 1× 12× 1× 2× 4× - 2 -...
- Page 3 3600004041 3600004043 - 3 -...
- Page 4 3600004044 3600004045 - 4 -...
- Page 5 Installation and operating instructions Montage- und Betriebsanleitung Important notes Wichtige Hinweise ► Before installing flush piping system! ► Vor Installation Rohrleitungen spülen! ► The fitting must be operated only with ► Armatur nur mit original Sieben und original mesh filters and return flow Rückflussverhinderern betreiben! inhibitors! ►...
- Page 6 Instrukcja montażu i obsługi Monterings- och driftinstruktion Ważne wskazówki Viktiga informationer ► Przed instalacją przepłukać rury! ► Spola igenom rörledningarna före ► Armatury należy używać wyłącznie z installation! ► Använd armaturen endast med originalsilar oryginalnymi sitkami i zaworami zwrotnymi! och originalåterflödesförhindrare! ►...
- Page 7 Instrucciones de montaje y servicio Asennus- ja käyttöohje Datos técnicos/ por grifo Tekniset tiedot / per asennus ► ¡Enjuagar las tuberías antes de instalar! ► Huuhtele putkijohdot ennen asennusta! ► ¡La grifería debe hacerse funcionar ► Käytä varusteet vain alkuperäisten sihtien únicamente con los tamices y las válvulas ja takaisinvirtauksen eston kanssa! antiretorno originales!
- Page 8 Istruzioni per il montaggio e Инструкция по монтажу и l'uso вводу в эксплуатацию Avvertenze importanti Важные указания ► Sciacquare le tubazioni prima di installare! ► Перед инсталляцией промыть трубки! ► Utilizzare la rubinetteria esclusivamente ► Эксплуатировать арматуру только с con i filtri e le valvole antiriflusso originali! оригинальными...
- Page 9 Montage- en bedrijfsinstructies Belangrijke aanwijzingen ► Voor installatie buisleidingen spoelen! ► Armatuur alleen met originele zeven en terugstroomkleppen gebruiken! ► Afhankelijk van de waterkwaliteit, de plaatselijke omstandigheden en de plaatselijke voorschriften de armatuur regelmatig controleren en onderhouden. Technische gegevens / per fitting ►...
- Page 10 Montage I EN Installation NL Montage CS Montáž FR Montage PL Montaż FI Asennus ES Montaje SV Montering RU Монтаж IT Montaggio 10 mm - 10 -...
- Page 11 - 11 -...
- Page 12 - 12 -...
- Page 13 - 13 -...
- Page 14 - 14 -...
-
Page 15: Montage
Montage II EN Installation NL Montage CS Montáž FR Montage PL Montaż FI Asennus ES Montaje SV Montering RU Монтаж IT Montaggio 5 mm 10 mm – - 15 -... - Page 16 - 16 -...
- Page 17 - 17 -...
- Page 18 – - 18 -...
- Page 19 Funktion EN Function NL Werking CS Funkce FR Fonctionnement PL Funkcja FI Toiminto ES Función SV Funktion RU Функционирование IT Funzionamento - 19 -...
- Page 20 Hygienespülung ein- / ausschalten EN Switching hygiene flushing NL Hygiënische spoeling CS Zapněte/vypněte on/off in-/uitschakelen hygienické propláchnutí FR Activer/désactiver PL Włączyć/wyłączyć FI Hygieniahuuhtelun päälle-/ pois päältä le rinçage hygiénique spłukiwanie higieniczne kytkeminen ES Activar/Desactivar el SV Koppla hygienspolningen RU Гигиеническое промывание higiene enjuague till / från включить/выключить...
- Page 21 2,5 mm – - 21 -...
- Page 22 60 s 24 h 30 s - 22 -...
- Page 23 >12 s Armatur ausschalten EN Switch off the valve NL Armatuur uitschakelen CS Vypnout armaturu FR Désactiver la robinetterie de PL Wyłąnczenie baterii FI Hanan kytkeminen pois päältä ES Desconectar la grifería SV Avstängning av armatur RU Выключение смесителя IT Disattivazione della rubinetteria - 23 -...
- Page 24 Dauerlauf starten EN Start continual flow NL Continue stroming starten CS Spustit trvalý provoz FR Démarrer la marche continue PL Uruchomić stały wypływ wody FI Tuotantokäytön aloittaminen ES Iniciar el enjuague continuo SV Starta kontinuerlig drift RU запустить ресурс IT Avviare l’erogazione continua –...
- Page 25 5 – 8 s - 25 -...
- Page 26 Reinigungsabschaltung einschalten EN Switch on cleaning switch-off NL Inschakelen van de reiniging CS Vypínač pro čištění shutdown FR Activer l'arrêt de nettoyage PL Włączanie wyłączenia na czas FI Aktivoida pesuseisokkien czyszczenia ES Activar el apagado de limpieza SV Aktivera rengörings RU активировать...
- Page 27 Reichweite einstellen EN Adjusting the range NL Actieradius instellen CS Nastavení dosahu FR Réglage de la portée PL Ustawienie zasięgu FI Tunnistusetäisyyden säätäminen ES Ajuste del alcance SV Ställa in räckvidden RU Настройка дальности действия IT Impostazione della portata (~125) 1 –...
- Page 28 Hygienespülung einstellen EN Setting the hygiene flush NL Instellen van de CS Nastavení hygienického proplachování hygiënespoeling FR Réglage de la rinçage PL Ustawianie spłukiwania FI Hygieniahuuhtelun säätäminen d'hygiène higienicznego ES Ajuste del higiene enjuague SV Ställa in hygienspolning RU установив гигиена смыва IT Impostare lo igiene risciacquo ►...
- Page 29 10. Dauerlauf einstellen EN Setting continuous operating NL Continue stroming instellen CS Nastavení pomalejšího toku mode FR Réglage du fonctionnement en PL Ustawienie ciągłego wypływu FI Tuotantokäytön säätäminen continu ES Ajuste del funcionamiento SV Ställa in permanent flöde RU Настройка непрерывного режима ininterrumpido IT Impostazione del flusso continuo 60 s...
- Page 30 11. Reinigungsabschaltung einstellen EN Adjusting the cleaning NL Reinigingsuitschakeling CS Nastavení vypnutí za účelem čištění switch-off instellen FR Régler l'arrêt du nettoyage PL Ustawianie funkcji wyłączenia FI Puhdistuskatkaisun säätäminen na czas czyszczenia ES Ajuste de la desconexión de SV Ställa in rengörings RU Настройка...
- Page 31 12. Temperaturanschlag einstellen EN Setting the temperature stop NL Temperatuurbegrenzing CS Nastavení teplotního limitu instellen FR Réglage de la butée de PL Ustawienie ograniczenia FI Lämpötilarajoittimen säätäminen température temperatury ES Ajuste del tope de temperatura SV Ställa in temperaturstoppet RU Настройка температурного упора IT Impostazione del blocco temperatura 2,5 mm >...
-
Page 32: Wartung
13. Wartung EN Maintenance NL Onderhoud CS Varování FR Maintenance PL Konserwacja FI Huolto ES Mantenimiento SV Underhĺll RU Техническое обслуживание IT Manutenzione - 32 -... - Page 33 14. Sieb wechseln EN Replace the filters NL Zeven vervangen CS Vyměňte síto FR Remplacement les filtres PL Wymiana sit FI Siivilän vaihto ES Cambiar los tamices SV Byt filter RU Сменить сеточки IT Sostituire i filtri 5 mm - 33 -...
- Page 34 - 34 -...
- Page 35 15. Sensor wechseln EN Replace sensor NL Sensor vervangen CS Vyměňte snímač FR Changer le capteur PL Wymienić czujnik FI Anturi vaihto ES Cambiar el sensor SV Byt sensor RU Замена Датчик IT Cambiare il sensore 22 mm 2,5 mm - 35 -...
- Page 36 - 36 -...
- Page 37 15.1 15.2 - 37 -...
- Page 38 16. Magnetventilkartusche wechseln EN Replacing the solenoid valve NL Magneetventielpatroon verandering CS Výměna kartuše s magnetickým cartridge ventilem FR Remplacement de la cartouche PL Wymiana wkładu zaworu FI Magneettiventtiilipanoksen d’électrovanne elektromagnetycznego vaihtaminen ES Cambiar cartucho de la válvula SV Byta magnetventilpatron RU Замена...
- Page 39 17. Batteriewechsel EN Battery replacement NL Batterijen vervangen CS Výměna baterie FR Remplacement des piles PL Wymiany baterii FI Paristonvaihto ES Cambio de la pila SV Batteribyte RU замена батареи IT Cambio delle batterie Rojo Czerwony Punainen Rosso Röd красный Rouge Rood Červený...
- Page 40 18. Rückflussverhinderer wechseln EN Replace the return flow NL Terugstroomklep vervangen CS Vyměňte zábranu zpětného průtoku inhibitor FR Remplacement du clapet de PL Wymiana zaworu zwrotnego FI Paluuvirtausestäjän vaihto non-retour ES Reemplazar la válvula SV Byt återströmningsskydd RU Заменить клапан обратного течения antiretorno IT Sostituire la valvola antiriflusso –...
- Page 41 19. Mischeinrichtung verdecken EN Conceal mixed-water facility NL Menginrichting verbergen CS Zakrýt míchací zařízení FR Dispositif mélangeur PL Zakryć urządzenie mieszające FI Peitä miksauslaite ES Cubrir el elemento mezclador SV Dölj blandingsanordning RU Закрыть смеситель так, чтобы его не было видно IT Coprire il blocco di miscelazione 2,5 mm >...
- Page 42 Blue 1 Red 1 Rojo 1 Czerwony 1 Punainen 2 Blue 2 Azul 2 Niebieski 2 Sininen 1 Rot 1 Rosso 1 Röd 1 красный 2 Blau 2 Blu 2 Blå 2 голубой 1 Rouge 1 Rood 1 Červený 2 Bleu 2 Blauw 2 Modrý...
- Page 43 20. Ersatzteile EN Replacement parts NL Reserveonderdelen CS Náhradní díly FR Pièces de rechange PL Części zamienne FI Varaosat ES Piezas de recambio SV Reservdelar RU Запчасти IT Pezzi di ricambio 1 ..2030045522 ACXX9002 6..3600002063 ACEX9023 2 ..2000104846 EPRTR0008 7..
- Page 44 21. Zubehör EN Accessories NL Toebehoren CS Príslušenství FR Accessoire PL Akcesoria FI Lisävarusteet ES Accesorios SV Tillbehör RU принадлежности IT Accessori 1 ..2030036654 ACEX9005 2 ..2030036849 ACEX9004 3 ..±6 °, 5 l/min: 2030041326 ACXX1002 4 ..3 l/min: 2030041424 ASXX1008 5 ..1,8 l/min: 2030041442 ACXX1005...
- Page 45 Notizen EN Notes NL Notities CS Poznámky FR Notes PL Uwagi FI Muistiinpanot ES Notas SV Notiser RU Примечания IT Annotazioni - 45 -...
- Page 46 Notizen EN Notes NL Notities CS Poznámky FR Notes PL Uwagi FI Muistiinpanot ES Notas SV Notiser RU Примечания IT Annotazioni - 46 -...
- Page 47 Notizen EN Notes NL Notities CS Poznámky FR Notes PL Uwagi FI Muistiinpanot ES Notas SV Notiser RU Примечания IT Annotazioni - 47 -...
-
