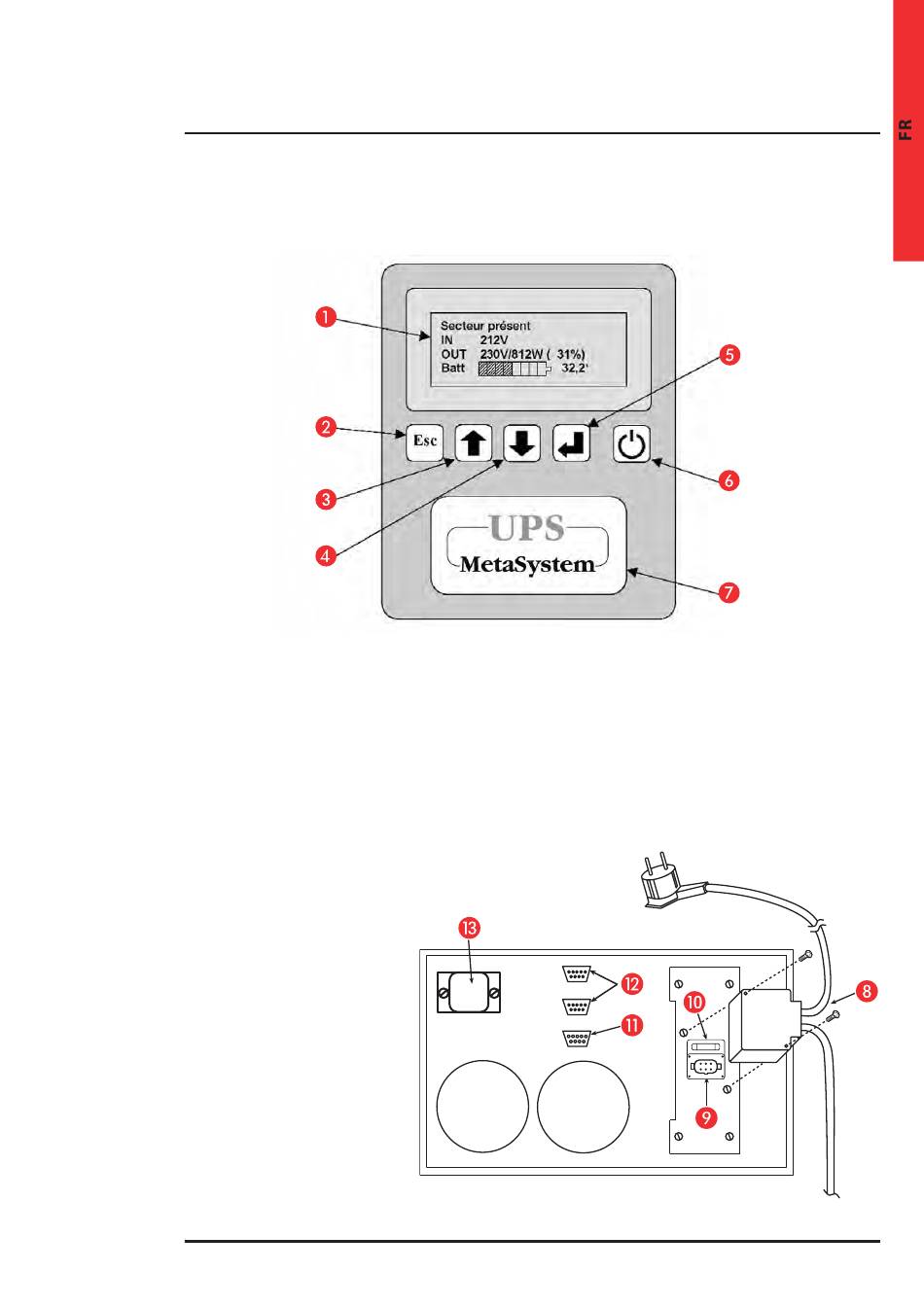

3.3 Façade
1 Afficheur alphanumérique
2 Touche ESC / quitter les fonctions / arrêter le signal sonore
3 Touche défilement arrière / augmenter la valeur
4 Touche défilement avant / diminuer la valeur
5 Touche envoi / accepter les fonctions / ouvrir le menu
6 Touche marche / arrêt
7 Indicateur d'état de fonctionnement multicolore (vert / jaune / rouge)
3.4 Procédure d'installation en bâti unique
3.4.1 Connexions électriques
Bâti unique (fig. 2):
8 Connecteur Entrée/Sortie
9 Fiche Entrée/Sortie
10 Fusible d'entrée
11 Prise Interface série
RS232 (9 P femelle)
12 Prises à signaux Logiques
( 9 P mâle )
13 Connexion pour extension
d'autonomiea
Fig. 2
Connexions
Électriques.
Au secteur
électrique
13
12
11
Megaline Rack
8
9
Aux utilisations
9
