MAGNETIC ELLIPTICAL TRAINER
English, Pages 9~18
Español, Páginas 19~28
SF-E3607
USER MANUAL
IMPORTANT! Please retain owner's manual for maintenance and adjustment instructions. Your satisfaction
is very important to us, PLEASE DO NOT RETURN UNTIL YOU HAVE CONTACTED US:
support@sunnyhealthfitness.com or 1-877-90SUNNY (877-907-8669).
¡ IMPORTANTE! Por favor, conserve el manual del usuario para las instrucciones de mantenimiento y ajuste.
Su satisfacció n es muy importante para nosotros, SI AL PRODUCTO LE HACE FALTA PARTES, POR
FAVOR NO LO DEVUELVA HASTA TENER CONTACTO CON NOSOTROS:
support@sunnyhealthfitness.com o al 1-877-90SUNNY (877-907-8669).

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SF-E3607 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Sunny Health & Fitness SF-E3607

Summary of Contents for Sunny Health & Fitness SF-E3607

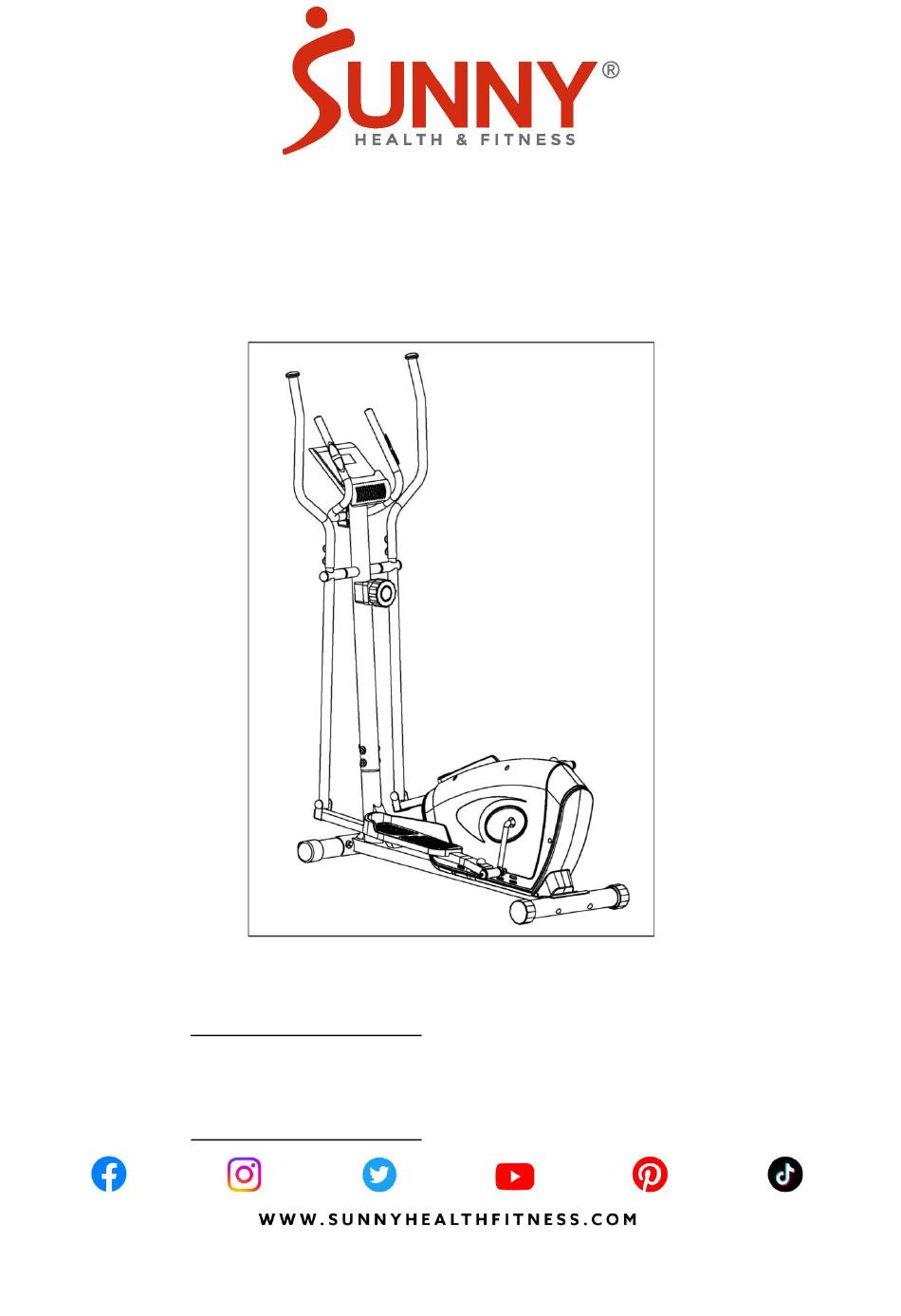

  • Page 1 MAGNETIC ELLIPTICAL TRAINER SF-E3607 USER MANUAL IMPORTANT! Please retain owner’s manual for maintenance and adjustment instructions. Your satisfaction English, Pages 9~18 is very important to us, PLEASE DO NOT RETURN UNTIL YOU HAVE CONTACTED US: support@sunnyhealthfitness.com or 1-877-90SUNNY (877-907-8669). Español, Páginas 19~28 ¡...

  • Page 2: Important Safety Information

    IMPORTANT SAFETY INFORMATION We thank you for choosing our product. To ensure your safety and health, please use this equipment correctly. It is important to read this entire manual before assembling and using the equipment. Safe and effective use can only be achieved if the equipment is assembled, maintained and used properly.
  • Page 3 INFORMACIÓN IMPORTANTE DE SEGURIDAD Gracias por haber elegido nuestro producto. Para garantizar su seguridad y salud, utilice este equipo correctamente. Es importante leer todo el manual antes de ensamblar y usar el equipo. Solo se puede garantizar el uso seguro y eficaz del equipo si se instala, mantiene y utiliza correctamente.

  • Page 4: Exploded Diagram

    EXPLODED DIAGRAM...

  • Page 5: Parts List

    PARTS LIST Description Spec. Qty. Description Spec. Qty. Ф13XB2 Main Frame Spring Washer Handlebar Post Left Nylon Nut B0.5X20 Front Stabilizer Right Nylon Nut B0.5X20 Rear Stabilizer Ф20XD8.5XR12.5 Left Pedal Support Arc Washer Right Pedal Support Wave Washer D17X0.3 Ф28.6X1.5 Left Swing Tube End Cap Ф26XФ36X480...
  • Page 6 Description Spec. Qty. Description Spec. Qty. Ф14.5XФ1.6XL61 Ф10X116 Spring Flywheel Axle Magnetic Board Crank Cover Adjusting Belt U 3X30X20 Sensor Bracket Flange Nut M10X1 Allen Wrench Adjusting Belt Bolt M6X50 Allen Wrench Hex Thin Nut M10X1 Spanner S17, S19 Ф10XФ16X9 Conical Spacer Spanner S13, S14...

  • Page 7: Lista De Piezas

    LISTA DE PIEZAS n.° Descripción Espec. Cant. n.° Descripción Espec. Cant. Estructura Principal Arandela Plana D10X1.5 Poste del Manubrio Tuerca de Nylon Estabilizador Frontal Tapón Estabilizador Trasero Perno Hexagonal M10X50 Soporte del Pedal Perno de la Bisagra Ф16X69.5 Izquierda Izquierda Soporte del Pedal Perno de la Bisagra Ф16X69.5...
  • Page 8 n.° Descripción Espec. Cant. n.° Descripción Espec. Cant. Ф45.8X8.8 Ф14.5XФ1.6XL61 Cojinete Resorte Cubierta Central 2.5X76X76 Tablero Magnético Tapete U de Perno Hexagonal M5X35 3X30X20 Ajuste de Cadena M10X1 Tuerca Hexagonal Tuerca de Brida Perno de Cadena Perno Hexagonal M10X40 M6X50 de Ajuste M10X1 Tuerca Hexagonal...

  • Page 9: Hardware Package

    HARDWARE PACKAGE...
  • Page 10 ASSEMBLY INSTRUCTIONS We value your experience using Sunny Health and Fitness products. For assistance with parts or troubleshooting, please contact us at support@sunnyhealthfitness.com or 1-877-90SUNNY (877- 907-8669). STEP 1: Attach the Front & Rear Stabilizers (No. 3 & No. 4) to the Main Frame (No. 1) with 4 Carriage Bolts (No.
  • Page 11 We value your experience using Sunny Health and Fitness products. For assistance with parts or troubleshooting, please contact us at support@sunnyhealthfitness.com or 1-877-90SUNNY (877- 907-8669). STEP 3: Remove 2 Hex Bolts (No. 24), 2 Spring Washers (No. 52), 2 Flat Washers (No. 25) and 2 Wave Washers (No.
  • Page 12 We value your experience using Sunny Health and Fitness products. For assistance with parts or troubleshooting, please contact us at support@sunnyhealthfitness.com or 1-877-90SUNNY (877- 907-8669). STEP 4: Attach the Left & Right Pedals (No. 10L & No. 10R) to the corresponding Left & Right Pedal Supports (No.
  • Page 13 We value your experience using Sunny Health and Fitness products. For assistance with parts or troubleshooting, please contact us at support@sunnyhealthfitness.com or 1-877-90SUNNY (877- 907-8669). STEP 6: Remove 4 Cross Pan Head Screws (No. 55) from the back of the Computer (No. 9) using Spanner (No.
  • Page 14 ADJUSTMENTS & USAGE GUIDE 1. If you find there is no difference between tension level 1 to level 8, check the connection of the tension cable. See Diagram below. 2. If the computer does not show numbers correctly, check the batteries. If the computer does not count the speed and time, check the connections of Extension Wire (No.
  • Page 15 6. If it is very hard to pedal on the higher tension levels, or you hear rubbing noises, please remove the Left & Right Belt Covers (No. 66L & No. 66R), and adjust the Hex Nuts (No. 73) seen in the following diagram. You will need to lower the position of the Hex Nuts (No. 73) by turning counter-clockwise using spanner (which is not included);...

  • Page 16: Adjustment Guide

    ADJUSTMENT GUIDE ADJUSTING THE TENSION Adjust the tension by rotating the Tension Controller (No. 17a) clockwise to increase the level of resistance. Rotate the Tension Controller (No. 17a) counter-clockwise to decrease the level of resistance. Tension levels are set at Level 1 being the lowest and Level 8 being the highest.

  • Page 17: Battery Installation And Replacement

    BATTERY INSTALLATION & REPLACEMENT Battery Cover Battery BATTERY INSTALLATION 1. Take out 2 AAA batteries from meter box. 2. Press the buckle of battery cover on the Computer (No. 9), then remove battery cover. 3. Install 2 AAA batteries into the battery case on the back of the Computer (No. 9). Pay attention to the battery + and –...

  • Page 18: Exercise Computer

    EXERCISE COMPUTER SPECIFICATIONS: TIME.………………………………..00:00-99:59 MIN:SEC SPEED.………………………………………0.0-999.9 MPH DIST (DISTANCE).………………………0.00-99.99 MILES CAL (CALORIES).………………….……….0.0-999.9 KCAL ODO (ODOMETER)………………………….0.0-9999 MILES PULSE.………………………………....40-240 BPM FUNCTION KEY: MODE: Press to select function. RESET: Press to reset the value back to zero. SET: Press to preset the desired countdown of TIME, DIST (DISTANCE), or CAL (CALORIES).
  • Page 19 Download SunnyFit - For Home Fitness: SunnyFit is an all-in-one home fitness app designed to empower users of all levels to achieve their fitness goals. Discover over 1,000 free on-demand workout video courses crafted by certified trainers, tailored for various exercise equipment such as indoor bikes, treadmills, rowers, ellipticals, dumbbells, bodyweight, and even resistance band exercises.

  • Page 20: Instrucciones De Armado

    INSTRUCCIONES DE ARMADO Valoramos su experiencia con los productos de Sunny Health and Fitness. Para asistencia con repuestos o solució n de problemas, contáctenos en support@sunnyhealthfitness.com o al 1-877- 90SUNNY (877-907-8669). PASO 1: Conecte los Estabilizador Frontal y Trasero (n.° 3 & n.° 4) al Estructura Principal (n.° 1) con 4 Pernos de Carrocerí...
  • Page 21 Valoramos su experiencia con los productos de Sunny Health and Fitness. Para asistencia con repuestos o solución de problemas, contáctenos en support@sunnyhealthfitness.com o al 1-877- 90SUNNY (877-907-8669) PASO 3: Retire los 2 Pernos Hexagonales (n.° 24), 2 Arandelas de Presión (n.° 52), 2 Arandelas Planas (n.°...
  • Page 22 Valoramos su experiencia con los productos de Sunny Health and Fitness. Para asistencia con repuestos o solución de problemas, contáctenos en support@sunnyhealthfitness.com o al 1-877- 90SUNNY (877-907-8669). PASO 4: Conecte los Pedales Izquierda y Derecha (n.° 10L & n.° 10R) a los correspondientes Soportes del Pedal Izquierda y Derecha (n.°...
  • Page 23 Valoramos su experiencia con los productos de Sunny Health and Fitness. Para asistencia con repuestos o solución de problemas, contáctenos en support@sunnyhealthfitness.com o al 1-877- 90SUNNY (877-907-8669). PASO 6: Retire los 4 Tornillos de Cabeza Cruzada (n.° 55) premontados de la parte posterior de la Computadora (n.°...
  • Page 24 AJUSTES Y GUIA DE USO 1. Si encuentra que no hay diferencia entre el nivel de tensión 1 al nivel 8, verifique la conexión del cable de tensión. Vea el diagrama a continuació n. 2. Si el medidor no muestra los nú meros correctamente, verifique las baterí as. Si el medidor no cuenta la velocidad y el tiempo, verifique las conexiones del Cable de Extensión (n.°...
  • Page 25 6. Si es muy difí cil pedalear en los niveles de tensió n más altos, o si escucha ruidos de fricción, retire la Cubiertas de Cadena Izquierda y Derecha (n.° 66L & n.° 66R) y ajuste el Tuercas Hexagonal (n.° 73) que se muestra en el siguiente diagrama. Deberá bajar la posición del Tuercas Hexagonal (n.°...
  • Page 26 GUÍ A DE AJUSTE AJUSTE DE LA TENSIÓN Ajuste la tensión girando el Control de Tensión (n.° 17a) hacia la derecha para aumentar el nivel de resistencia. Gire el Control de Tensión (n.° 17a) hacia la izquierda para reducir el nivel de resistencia. Los niveles de tensión se configuran entre el Nivel 1, que es el más bajo, y el Nivel 8, que es el más alto.

  • Page 27: Instalación De Las Pilas

    INSTALACIÓN Y REEMPLAZO DE PILAS Cubierta de las Pilas Pilas INSTALACIÓN DE LAS PILAS 1. Saque 2 pilas AAA de la caja de la computadora. 2. Presione el broche de la cubierta de las pilas en el Computadora (n.° 9); luego, retire la cubierta de las pilas.

  • Page 28: Especificaciones

    COMPUTADORA DE EJERCICIOS ESPECIFICACIONES: TIME (TIEMPO)------------------------------ 00:00-99:59 MIN:SEG SPEED (VELOCIDAD) ----------------- 0.0-999.9 MPH DIST (DISTANCIA) -------------------------- 0.00-99.99 MILES CAL (CALORÍ AS) --------------------------- 0.0-999.9 KCAL ODO (ODÓMETRO) ------------------ 0.0-9999 MILES PULSE (PULSO) --------------------------- 40-240 BPM LLAVE DE FUNCIONAMIENTO: MODE (MODO): Presione para seleccionar la función. RESET (REINICIO): Presione para restablecer el valor a cero.
  • Page 29 CAL (CALORÍ AS): Cuenta las calorí as totales de inicio hasta fin de ejercicio. ODO (ODÓMETRO): Cuenta la distancia total corrida de todos los ejercicios. PULSE (PULSO): Presenta la frecuencia cardí aca actual en latidos por minuto del usuario. Ponga sus manos en ambos agarres de pulso, la computadora presentará...
