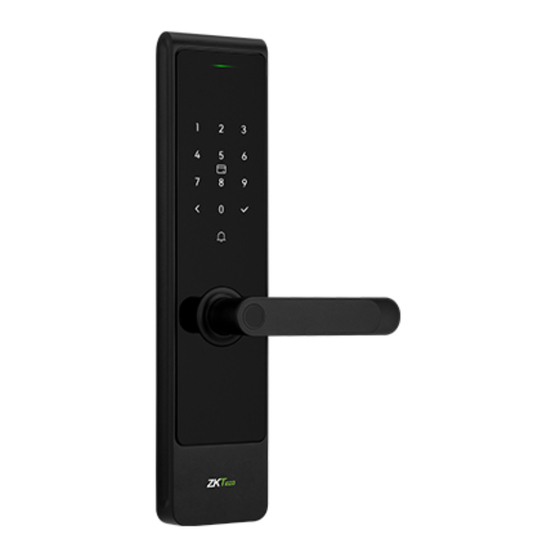

- Page 1 Installation Guide Model: SL01-T4 Series Version: 1.0 English Due to regular upgrades of systems and products, ZKTeco could not guarantee exact consistency between the actual product and the written information in this manual.
-
Page 2: Table Of Contents
Important Safety Instructions Please read this Installation Guide carefully and contact the Customer Care for any installation queries. It is recommended that installation be carried out by a professional technician to prevent any potential service charges that can occur due to incorrect installation. Make sure the door surface is at to avoid false tamper alarm. -
Page 3: What's In Box
English English Due to regular upgrades of systems and products, ZKTeco could not guarantee exact consistency between Due to regular upgrades of systems and products, ZKTeco could not guarantee exact consistency between the actual product and the written information in this manual. -
Page 4: Installation Diagram
Installation Diagram Exterior Assembly Interior Assembly Battery Mounting Plate Batteries Cover Studs (not included) Mortise Strike Plate and Box Spindle Lever Silicone Plug Mortise Screws Interior Assembly Screws Mechanical Key Installation Procedure Check Door Properties Measure the Door Thickness Measure the door thickness and select the proper length of studs and screws. For details, please refer to the table in Page 2. - Page 5 Mortise Strike Plate Strike Plate Mortise Left Inward Right Inward Mortise Strike Plate Strike Plate Mortise Left Outward Right Outward User Location 1.3 Adjust the Direction of the Latch Bolt (if needed) Push the reversing block in upward direction. Push the latch bolt into the mortise. Rotate the latch bolt at 180°...
-
Page 6: Drill Holes On The Door
Change the Lever Direction (if needed) Use a screwdriver to remove the screw from the lever. Rotate the lever 180° to the opposite direction. Install and secure the lever with the screw. Drill Holes on the Door Align and tape the Installation Template at the desired lever height. Mark for the holes to be drilled and drill the marked places. -
Page 7: Install The Mortise
Install the Mortise Insert the Mortise into the door and secure it with the Mortise Screws. Insert the mortise's cable through the hole to the door outside. Mortise Screw *2 Mortise Install the Exterior Assembly Install and secure the Mounting Plate Studs on the rear of the Exterior Assembly. Insert the Spindle into the clutch, and make sure that the triangle mark is facing upwards. -
Page 8: Install The Interior Assembly
Install the Interior Assembly Connect the cable to the port on the Interior Assembly. Pull the Battery Cover upwards, and then pull it out to remove from the interior lock. Place the Interior Assembly properly on the door, and secure it with the Interior Assembly Screws. -
Page 9: Install The Strike Plate And The Box
Install the Strike Plate and the Box Make sure that the Strike Box is aligned with the latch bolt. Then, use the Installation Template to drill holes. Align the Strike Plate and the Box with the drilled holes and secure them with provided Mortise Screws. -
Page 10: Guía De Instalación
Guía de Instalación Modelo: Series SL01-T4 Versión: 1.0 Español Debido a las actualizaciones periódicas de los sistemas y productos, ZKTeco no puede garantizar quela información escrita en este manual coincida exactamente con la del producto real. -
Page 11: Instrucciones De Seguridad Importantes
Instrucciones de Seguridad Importantes Por favor lea la guía de Instalación cuidadosamente o contacte a atención a clientes para cualquier consulta sobre la instalación. Recomendamos encarecidamente la instalación profesional, para evitar cualquier cargo adicional de servicio que pueda ocasionar la instalación incorrecta del producto. Asegúrate de que la super cie de la puerta esté... -
Page 12: Contenido De La Caja
Español Español Debido a las actualizaciones periódicas de los sistemas y productos, ZKTeco no puede garantizar quela Debido a las actualizaciones periódicas de los sistemas y productos, ZKTeco no puede garantizar quela información escrita en este manual coincida exactamente con la del producto real. -
Page 13: Diagrama De Instalación
Diagrama de Instalación Unidad Exterior Unidad Interior Taquetes de la Baterías Placa de Montaje (no incluidas) Mortaja Perno Manija Cubierta de la Batería Tapón de Placa Metálica Silicona y Caja Tornillos de Tornillos de Mortaja Unidad Interior Llaves Mecánicas Pasos de Instalación Comprobar las propiedades de la puerta Mida el grosor de la puerta Mida el grosor de la puerta y seleccione el taquete y la longitud de tornillo adecuados. - Page 14 Mortaja Placa Metálica Placa Metálica Mortaja Interior Izquierda Interior Derecha Mortaja Mortaja Placa Metálica Placa Metálica Exterior Izquierda Exterior Derecha Ubicación del Usuario Ajuste la dirección del pestillo (Si es necesario) Empujar el bloque de inversión hacía arriba. Empuje el pestillo hacia la mortaja. Rotar el pestillo a 180°...
-
Page 15: Taladrar Agujeros En La Puerta
Cambie la dirección de la manija (si es necesario) Utilice un desarmador para quitar el tornillo de la manilla. Gire la manija a 180° hacia el lado opuesto. Instale y asegure la manilla con el tornillo anterior. Taladrar Agujeros en la Puerta Alinee y pegue la plantilla de instalación a la altura de manilla deseada. -
Page 16: Instalar La Mortaja
Instalar la Mortaja Inserte la mortaja en la puerta y asegúrela con los tornillos de mortaja. Pase el cable de la mortaja a través del agujero hacia el exterior de la puerta. Tornillos de Mortaja *2 Mortaja Instalación de la Unidad Exterior Instale y asegure los taquetes de la placa de montaje en la parte trasera del conjunto exterior. -
Page 17: Instalación De La Unidad Interior
Instalación de la Unidad Interior Conecte el cable al puerto de la unidad interior. Tire hacia arriba de la tapa de las pilas y luego sácala para removerla de la cerradura interior. Coloque la unidad interior correctamente en la puerta, y fíjela con los tornillos de unidad interior. -
Page 18: Instalación De La Placa Metálica Y La Caja
Instalación de la Placa Metálica y la Caja Asegúrese de que la caja esté en el mismo nivel que el pestillo y el cerrojo. Utilice la plantilla de instalación para perforar orificios. Alinee la placa metálica y la caja con los agujeros perforados y asegúrelos con los tornillos de mortaja. - Page 19 ZKTeco Industrial Park, No. 32, Industrial Road, Tangxia Town, Dongguan, China. Phone : +86 769 - 82109991 : +86 755 - 89602394 www.zkteco.com Copyright © 2024 ZKTECO CO., LTD. All Rights Reserved.
