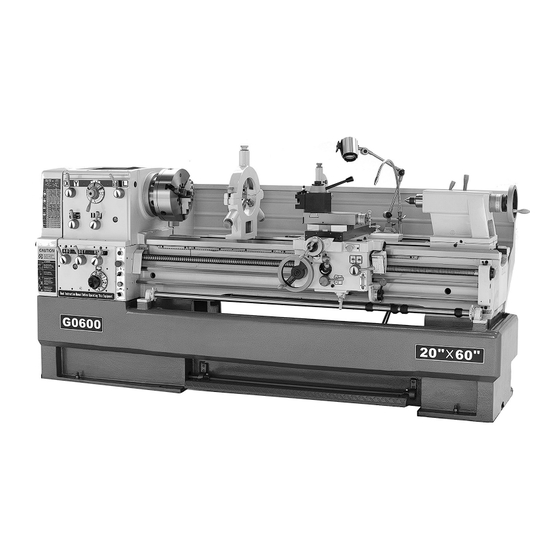

20" x 60" big bore lathe.
Hide thumbs

Advertisement

model g0600
20" x 60" big bore
lathe
manual insert
the Model g0600 lathe is shipped without oil. you must fill the headstock, gearbox, apron, and leadscrew
housing with oil, and complete the lubrication procedures outlined in the maintenance section on
page 52. if you run this lathe without oil, even for a short period of time, drivetrain parts will be damaged
and your lathe warranty will be void. We recommend using iso 68 or a good grade non-detergent sAe 20W
motor oil in your lathe. Make sure to change the oil immediately after lathe break-in.
If you have any questions about this manual insert or machine lubrication and break-in, please contact
Grizzly Technical Support at (570) 546-9663 or email techsupport@grizzly.com.
GEARBOXES MUST
BE FILLED WITH OIL!
NO OIL SHIPPED WITH
MACHINE!
Requires ISO 68
or Non-Detergent
SAE 20W Motor Oil.
Copyright © MArCh, 2008 By grizzly industriAl, inC.
Warning: no portion of this manual may be reproduced in any shape
or form Without the Written approval of grizzly industrial, inc.
#Cr10603 printed in ChinA
