Brook GEN-SX mini FIGHTING BOARD User Manual page 22

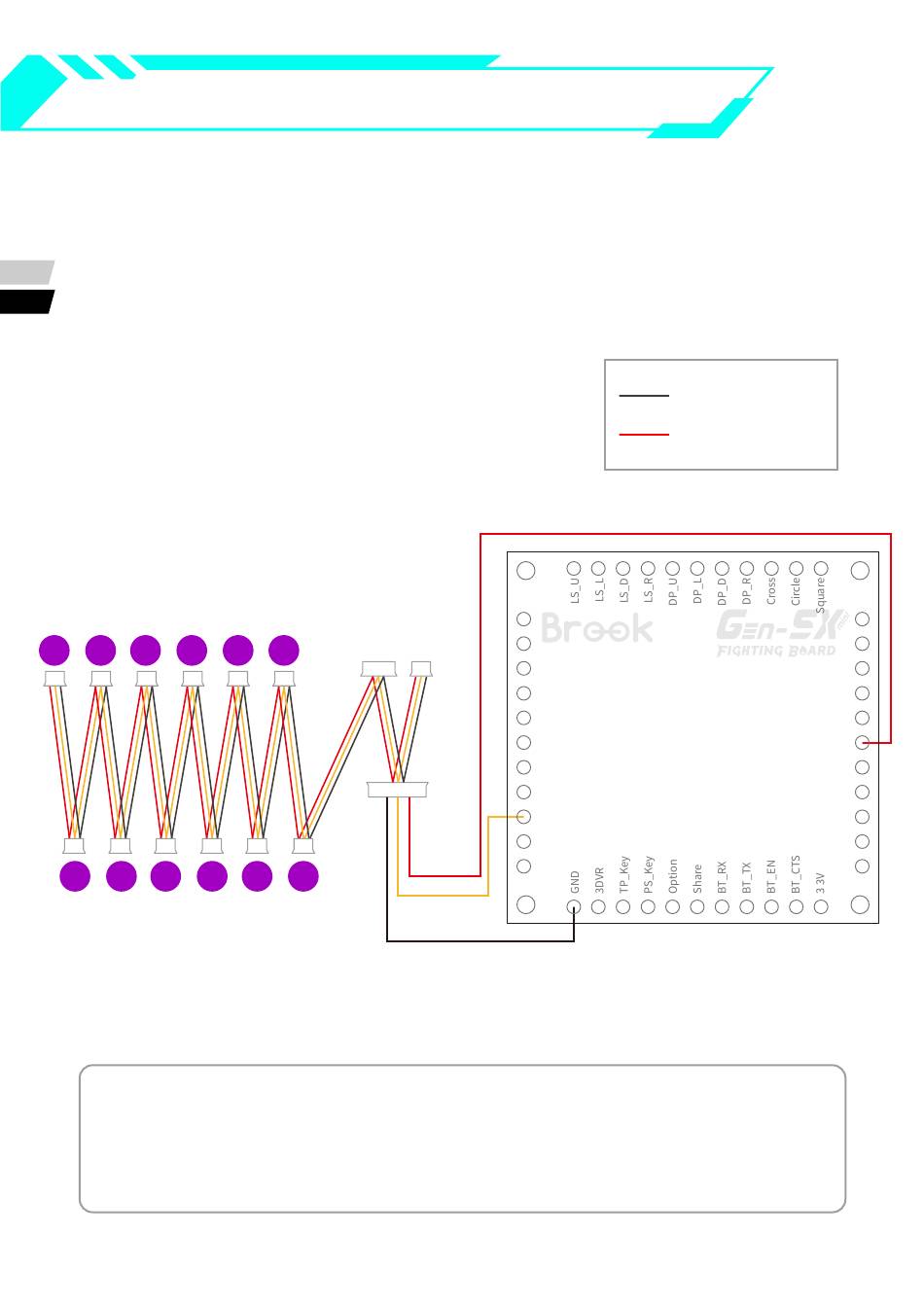

如何連接按鍵 RGB LED
RGB LED功能設定
• Fn + �P ： 切換燈光效果。
• 效果順序 ： 全部關閉 （默認） → 按下時關閉 → 按下時開啟 → 呼吸燈 →
EN
跑馬燈 （從左到右） → 跑馬燈 （從右到左）
TW
• Fn + �P ： 增加亮度。
• Fn + �P ： 降低亮度。
8 6
12 10
9 7
11
*按鍵RGB燈光的照明順序將遵循布線順序。
例如， 第一個連接將編號為�， 依此類推。
*與WS����B RGB LED兼容， 並需要菊鍊式連接。
4 2
5 3 1
J1
RS_R
RS_D
RS_L
RS_U
L�
R�
J�-�
J�-�
RGB_LED
OLED_SCL
OLED_SDA
J4
7
GND
POWER(5V)
J2
Triangle
FN_key
GND
D+
D-
VBUS
L�
R�
L�
R�
Reset
J3
U3_1
