Brook XB Fighting Board Manual

Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
EN
TW
JP

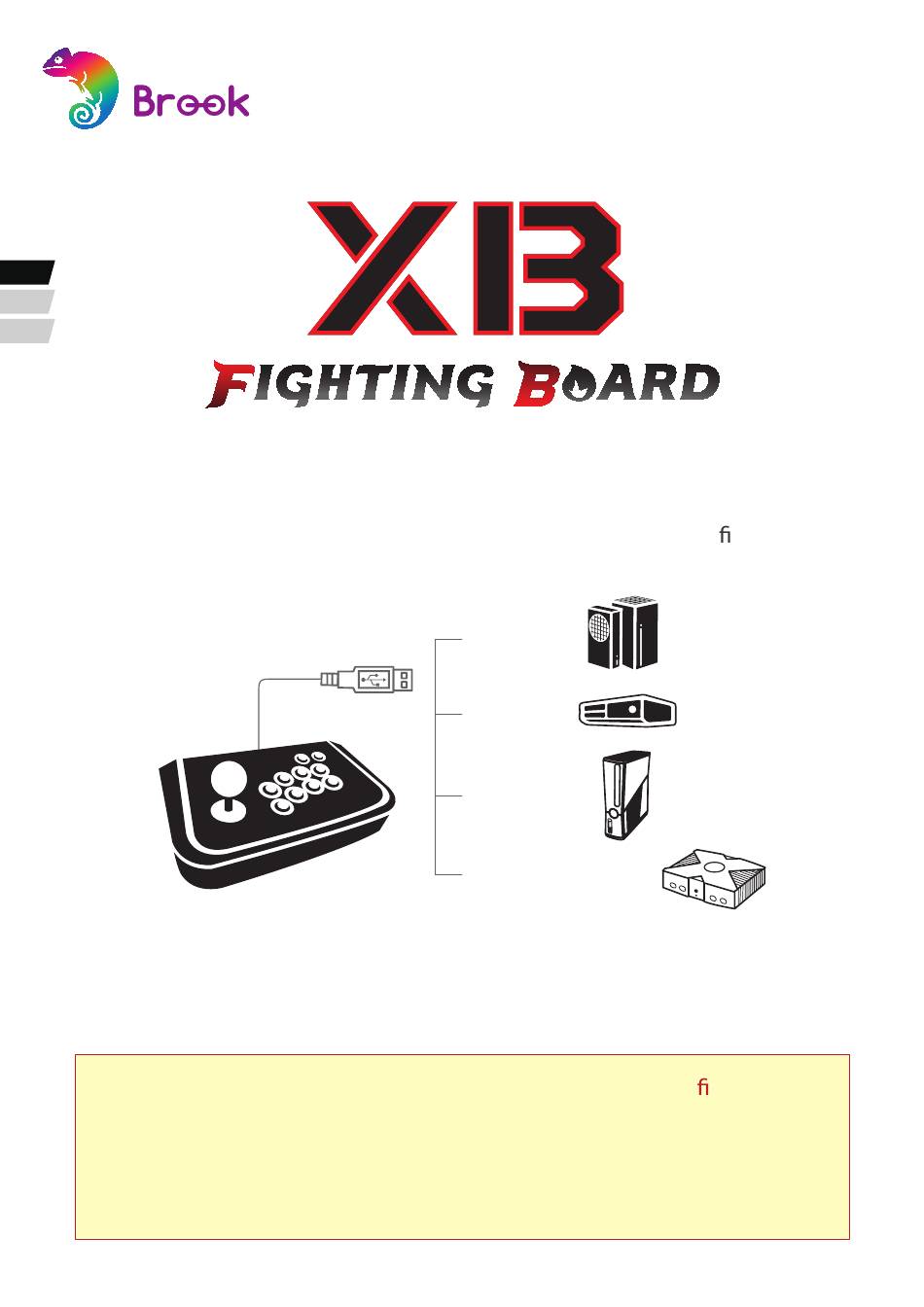

XB Fighting Board supports XB Original, XB 360, XB 1, XB X|S, allowing you to
play with your arcade stick on multiple platforms through wired connection.
Supporting Turbo, LED status display, key lock, and upgradable rmware!
★
★ It also comes with an exclusive software for con g settings.
For more information, please visit the product website.
★ The following description for the setting guide, will be written in button
combinations of the X-Series controller.
XB X | S
XB 1
XB 360
XB Original

Advertisement

loading

Related Manuals for Brook XB Fighting Board

Summary of Contents for Brook XB Fighting Board

  • Page 1 XB Fighting Board supports XB Original, XB 360, XB 1, XB X|S, allowing you to play with your arcade stick on multiple platforms through wired connection. Supporting Turbo, LED status display, key lock, and upgradable rmware! ★ XB X | S...

  • Page 2: Wire Connection Diagram

    Wire connection diagram Power MENU VIEW GUIDE PLAYER VDD_5V J6-1 SHARE LOCK LOCK LED...
  • Page 3 J2/J4/J13: Connecting buttons and digital joystick As J2 and J4 have the same functions, only one of them is needed for the connection, it is recommended to use the dedicated cable "BROOK Fighting Board Cable". J2 pin names J4 pin names...
  • Page 4 J3: Key lock You can turn o the di erent functions that may be determined as illegal in o cial competitions,include: Guide, Menu, and View buttons. When the LOCK LED is on, it means that the key function lock is on. When the LOCK LED is o , it means that the key function lock is o .
  • Page 5 J6/J6-1/J8: Connect the console Choose one USB interface with a corresponding USB extension cable for the connection. J6-1 Black Green White VDD_5V J6-1 ＊When using J6 and J6-1, please double-check whether the corresponding pin order is correct. ＊Improper connection may cause the ghting board to burn.
  • Page 6 J10: Turbo function setting Buttons available for Turbo function setting: D-Pad, A, B, X, Y, LB, RB, LT, RT, LSB, RSB Turbo function setting method: Press the Turbo button and press the selected button, to activate or deactivate the Turbo function of the selected button. Press the following button combinations to adjust Turbo speed: = Speed Up = Speed Down...
  • Page 7 Arcade Stick layout design reference GUIDE VIEW MENU LS/DP/RS Player LED LOCK LED LOCK SHARE TURBO D-PAD This layout is only for referencing Correspondence table of the button functions XB Series XB 1 XB 360 XB Original D-PAD D-PAD D-PAD D-PAD White Black...
  • Page 8 How to switch between di erent consoles? Automatic: It can automatically detect the consoles (for XB 360, XB 1, and XB Series consoles). ＊For XB Original, manual console switch is required. Manual console switch: After pressing and holding the button in the table below, connect the device to the game console to switch to the corresponding mode of the selected device.
  • Page 9 Switching between button con g sets Press the button combinations for 1 second to change to the following four sets of button con gurations. = Con g 1 = Con g 2 = Con g 3 = Con g 4 ＊When successfully switched, all Player LED will go dark for 1 second.
  • Page 10 SOCD Mode Switching Tutorial Simultaneous Opposing Cardinal Directions. 1. Default setting is mode 1. 2. SOCD will be automatically saved. Switch method Please hold down the corresponding button rst, then insert the power cable into the console to switch modes. Mode 3 Mode 4 Mode 1...
  • Page 11 Other The following table consists of the keywords and their abbreviations used in the description: Keyword Abbreviation XBOX Original XB Original XBOX 360 XB 360 XBOX One XB 1 XBOX Series XB Series Direction Pad DP or D-Pad Left Stick LS or L-Stick Right Stick RS or R-Stick...
  • Page 12 Precautions Before Setup XB series product update pre-operation steps Once consent is given, your (consumer) information will be shared, and how this information will be utilized is unknown. Consumers have the right to refuse to provide it and protect their personal information. ４...
  • Page 13 XBOX 格鬥板支援 XBOX Original、XBOX 360、XBOX One、XBOX Series 主機，允許你的大搖台以有線連接方式於各遊戲平台上進行遊戲。 ★ 支援 Turbo 功能設定、LED 狀態顯示、功能鎖及線上更新功能 ！ XB X | S XB 1 XB 360 XB Original ★ 另搭配專屬設定軟體，可作 Config 設定。 相關資訊請至產品資訊網頁查詢。 ★ 以下皆以 X-Series 控制器按鍵定義，作設定說明。...
  • Page 14 線路連接圖 Power MENU VIEW GUIDE PLAYER VDD_5V J6-1 SHARE LOCK LOCK LED...
  • Page 15 J1、J9：連接類比搖桿 Step 1. Step 2. 移除 Jumper L-Stick R-Stick Removed Enable Installed Disable J2、J4、J13：連接按鍵及數位搖桿 J2 與 J4 功能相同，二選一即可，推薦使用專用排線 『Fighting Board Cable』 。 J2 接腳名稱 J4 接腳名稱...
  • Page 16 J3: 按鍵鎖 可關閉在正式競賽中使用會判定失敗的各項功能，包含關閉 Guide、Menu、View 按鍵功能。 LOCK LED 亮，表示已開啟功能鎖。 LOCK LED 滅，表示為關閉功能鎖。 J5: LS/DP/RS 切換開關 DP Mode（預設） ：搖桿輸入對應至 D-Pad 輸出。 LS Mode：搖桿輸入對應至左 3DVR （Lx、Ly）輸出。 RS Mode：搖桿輸入對應至右 3DVR （Rx、Ry）輸出。 若不使用類比搖桿 (J9 短路 ) 及切換開關 (J5：DP mode)， 可按住組合鍵三秒切換以下搖桿輸入對應功能。 = L-Stick = D-Pad = R-Stick ＊切換操作成功時，Player LED 全滅一秒。...
  • Page 17 J6/J6-1/J8: 連接遊戲主機 選擇一個 USB 接口，搭配相應的 USB 延長線連接使用。 J6-1 Black Green White VDD_5V J6-1 ＊使用 J6、J6-1 時請注意相對應的腳位順序是否正確， 不當連接可能導致格鬥板燒毀。...
  • Page 18 J10: Turbo 功能設定 能設定 Turbo 的功能鍵： D-Pad, A, B, X, Y, LB, RB, LT, RT, LSB, RSB Turbo 設定方式： 按住 Turbo 鍵並按下能設定 Turbo 的功能鍵，即可開啟或關閉該 功能鍵的 Turbo 功能。 按壓以下組合鍵可調整 Turbo 速度： = Speed Up = Speed Down ＊Turbo 速度共分五段：5、10、15、20、25 Hit/Sec。 ＊當 Player LED 閃爍時，代表被按住的按鍵已開啟 Turbo 功能。 J11: Player LED 顯示...
  • Page 19 Arcade Stick 佈局設計參考 GUIDE VIEW MENU LS/DP/RS Player LED LOCK LED LOCK SHARE TURBO D-PAD 擺設樣式僅供參考 按鍵功能對應表 XB Series XB 1 XB 360 XB Original D-PAD D-PAD D-PAD D-PAD White Black L-Stick L-Stick L-Stick L-Stick R-Stick R-Stick R-Stick R-Stick MENU MENU START START...
  • Page 20 如何切換各主機平台？ 自動切換： 可自動偵測主機平台 ( for X-360、 、X-One、X-Series 主機 )。 ＊X-Original 需手動切換。 手動切換： 按住下表中的按鈕後，將設備連接到遊戲機以切換到所選設備 的相應模式。 = XB 1, XB Series = XB Original = XB 360 = Auto Detect (Default) ＊如果在操作中同時按住菜單按鈕，則設置將自動保存。 下次連接時，它將以已保存的設備模式啟動。 = Con g Setting ＊切換至 Config Setting 裝置並搭配專屬設定軟體可作 Config 設定。 裝置模式燈號顯示：...
  • Page 21 按鍵功能配置切換 可按住組合鍵一秒切換以下四組按鍵功能配置： = Con g 1 = Con g 2 = Con g 3 = Con g 4 ＊切換操作成功時，Player LED 全滅一秒。...
  • Page 22 SOCD 模式切換教學 SOCD 意為相反方向指令衝突時，判定主要輸出指令的模式 1. 出廠預設值是 mode 1 2. SOCD 模式設定後會自動儲存 切換 按住以下對應按鈕後，將電源線插入主機進行切換。 Mode 3 Mode 4 Mode 1 Mode 2 Mode 1 Mode 2 Mode 3 Mode 4 CAPCOM / Neutral Last Priority UP Priority BYPASS Neutral Neutral Neutral...
  • Page 23 其它 以上說明中所使用的關鍵字與簡稱對照表如下： 關鍵字 簡稱 XBOX Original XB Original XBOX 360 XB 360 XBOX One XB 1 XBOX Series XB Series Direction Pad DP or D-Pad LS or L-Stick Left Stick Right Stick RS or R-Stick 以上說明中所使用的關鍵字與簡圖對照表如下： = D-Pad Up = Menu = D-Pad Down = View = D-Pad Left...
  • Page 24 安裝前注意事項 X1 系列產品更新前操作步驟 勾 選 「 同 意 」 即 表 示 提 供 您 的 資 訊，資 訊 的 具 體 應 用 不 明 確， 您 有 權 選 擇 不 提 供 以 保 護 個 人 隱 私。 ４...
  • Page 25 XB Fighting Board は XB Original, XB 360, XB One, XB Series に対応した 有線接続タイプのアーケードコントローラー用ボードです。本製品を組み 込む事でさまざまなコンソールでのゲームプレイを可能にしました。 ★ また、連射機能・LED ステータス表示・ボタンロック機能・オンライ ンでのアップデートをサポートしています ！ XB X | S XB 1 XB 360 XB Original ★ 専用のソフ トウ ェアを使用してボタンの割り当て変更などを設定を するこ ともできます。詳しい情報については、BROOK ウ ェブサイ ト の製品情報ページをご覧く ださい。 ★ 以下は X-Series コン トローラーを使用した場合の設定手順です。...
  • Page 26 配線接続図 Power MENU VIEW GUIDE PLAYER VDD_5V J6-1 SHARE LOCK LOCK LED...
  • Page 27 J1、J9：アナログジョイスティックを接続する Step 1. Step 2. Jumper 削除 L-Stick R-Stick Removed Enable Installed Disable J2、J4、J13：ボタンおよびデジタルジョイスティックを接続する J2 と J4 の機能は同じですが、どちらか片方だけを使用してくだ さい。また J2 への配線は取り付けが簡単な専用ケーブル『 BROOK Fighting Board Cable』がお勧めです。 J2 ピン名称 J4 ピン名称...
  • Page 28 J3: ボタンロック機能 公式ゲーム大会において、ルール違反とされるさまざまな機 能をオフにすることができます。含む Guide、Menu、View  ボタンのロックを含みます。 ロック機能がオンになると LOCK LED が点灯します。 ロック機能をオフにすると LOCK LED が消灯します。 J5: LS/DP/RS 切換開關 （デフォルト） ：ジョイスティ ック入力は D-Pad 出力に対応 DP Mode 。 ジョイスティ ック入力は左 3DVR  （Lx、Ly）出力に対応 LS Mode： 。 ジョイスティ ック入力は右 3DVR  （Rx、Ry）出力に対応 RS Mode： 。 アナログジョイスティ ック (J9 短絡 ) およびトグルスイッチ (J5：DP  mode) を使用しない場合は、ボタンの組み合わせを...
  • Page 29 J6/J6-1/J8: ゲーム機に接続する USB 接続端子を選択し、対応する USB 延長ケーブルを使用して 接続します。 J6-1 Black Green White VDD_5V J6-1 ＊J6、J6-1 を使用する時は、対応するピンが正しく配列されているこ とをご確認ください。不適切な接続をした場合、Fighting Board が 焼損する恐れがあります。...
  • Page 30 J10: 連射 ( Turbo) 機能を設定する 連射が設定可能ボタン： D-Pad, A, B, X, Y, LB, RB, LT, RT, LSB, RSB 連射機能の設定方法： Turbo ボタンを押したまま、連射したいボタンを押すと連射機能が オンになります。Turbo ボタンを押したまま連射がオンになってい るボタンを押すと連射がオフになります。 次のボタンの組み合わせで連射速度を調整します： = Speed Up = Speed Down ＊連射速度は五段階に分けられています：5, 10, 15, 20, 25 Hit/Sec。 ＊連射機能がオンになっていると Player LED が点灯します。連射機 能が ON になっているボタンを押すと Player LED が点滅します。 J11: Player LED 表示 Fighting Board の動作状況は Player LED で表示されます。現 在のコントローラーの動作状況を確認するには、Player LED を 接続する必要があります。...
  • Page 31 アーケードコントローラー参考レイアウト GUIDE VIEW MENU LS/DP/RS Player LED LOCK LED LOCK SHARE TURBO D-PAD 表示スタイルは参考用です ボタン機能対応表 XB Series XB 1 XB 360 XB Original D-PAD D-PAD D-PAD D-PAD White Black L-Stick L-Stick L-Stick L-Stick R-Stick R-Stick R-Stick R-Stick MENU MENU START START VIEW VIEW...
  • Page 32 デバイスの切り替え方法 自動切り替え： ゲーム機を自動的に検出できます ( for X-360、X-One、 X-Series consoles)。 ＊X-Original は手動で切り替える必要があります。 手動切り替え： 特定のボタンを押したままデバイスをゲームコンソールに接続 することで、次のデバイスモードを切り替えることができます。 = XB 1, XB Series = XB Original = XB 360 = Auto Detect (Default) ＊操作中にメニューボタンを同時に長押しすると、設定が自動的 に保存されます。次回接続時には保存されたデバイスモード で起動します。 = Con g Setting ＊専用のソフトウェアを使用して行った Config 設定を使用する場 合はデバイスモードを Config Setting に切り替えてください。 デバイスモード LED 表示： Con g Setting XB 1, XB Series XB 360...
  • Page 33 ボタン配置の切り替え ボタンの組み合わせを 1 秒間長押しすると、次の 4 通りのボタン 配置に切り替えることができます： = Con g 1 = Con g 2 = Con g 3 = Con g 4 ＊切り替え操作が成功した場合、Player LED が 1 秒間消灯します。...
  • Page 34 SOCD モード切り替えチュートリアル SOCD は逆方向の指示が衝突した場合、主要な出力指示を判定 するモードです。 1. 出荷時のデフォルト設定はモード 1 です。 2. SOCD モードの設定は自動的に保存されます。 切り替え方法 まず、該当ボタンを押したまま電源ケーブルを本体に挿入して、 モードを切り替えてく ださい。 Mode 3 Mode 4 Mode 1 Mode 2 Mode 1 Mode 2 Mode 3 Mode 4 CAPCOM / Neutral Last Priority UP Priority BYPASS Neutral Neutral Neutral...
  • Page 35 その他 上記の説明で使用されるキーワードと略語の比較表は 次の通りです： キーワード 略語 XBOX Original XB Original XBOX 360 XB 360 XBOX One XB 1 XBOX Series XB Series Direction Pad DP or D-Pad LS or L-Stick Left Stick Right Stick RS or R-Stick 上記の説明で使用されるキーワードと図の比較表は次 の通りです： = D-Pad Up = Menu = D-Pad Down = View...
  • Page 36 セッ トアップ前の注意事項 XB シリーズ製品更新前の手順 「同意」 を選択すると、 お客様の情報が提供されることを意味し、 その情 報の具体的な利用目的は不明確です。 個人のプライバシーを保護する ために提供を拒否する権利があります。 ４ 在ホーム画面でXBOXボタンを 「オプシ ョンのデータ収集を許 押してく ださい。 可する」 のチェックを外します。 ５ 「ユーザーアイコン」 から 「設定」 「アカウント」 から 「プライバ を選択します。 シーとオンラインの安心設 定」 を選択します。 ３ ６ 「システム」 から 「本体情報」 を 「データ収集」 を選択します。 選択します。 ７ 「オプシ ョンのデータを共有 することができます」...
  • Page 37 ©2024 Zeroplus Technology Co., Ltd. All Rights Reserved. Brook is the registered trademark of Zeroplus Technology Co., Ltd. Visit our website for more information The other trademark names are the used marks, trademarks or and assistance registered trademarks of the corresponding companies.
