Brook GEN-SX mini FIGHTING BOARD User Manual page 20

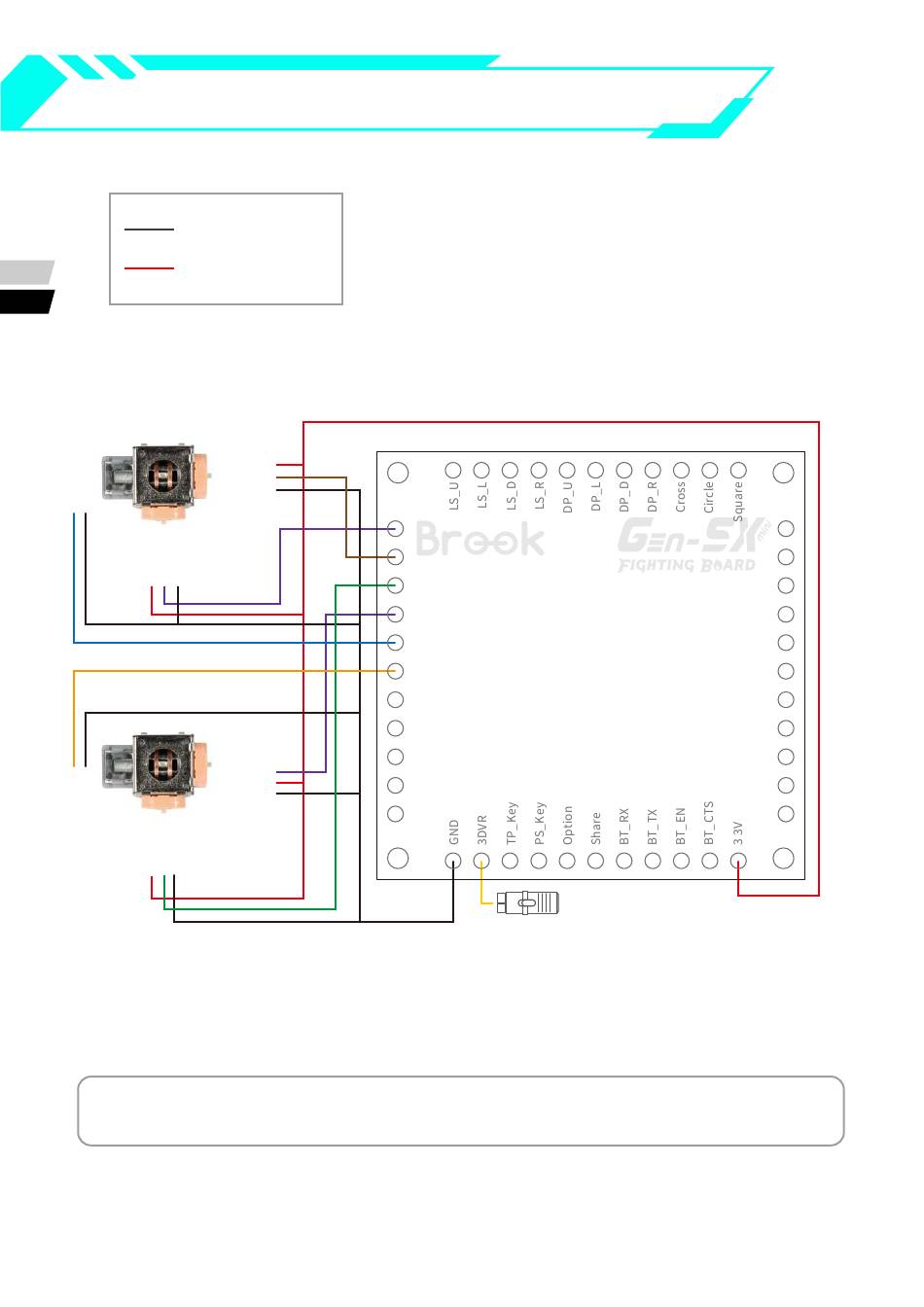

如何連接 RSTICK/LSITCK 類比搖桿
EN
TW
L�
LX
(RS_R)
R�
RX
(RS_L)
*如果安裝了數位-類比搖桿， 搖桿將無法在RS/LS模式間切換。
GND
POWER(3.3V)
LY
(RD_O)
RY
(RS_U)
J1
RS_R
RS_D
RS_L
RS_U
L�
R�
J�-�
J�-�
RGB_LED
OLED_SCL
OLED_SDA
J4
JUMPER
5
J2
Triangle
FN_key
GND
D+
D-
VBUS
L�
R�
L�
R�
Reset
J3
U3_1
