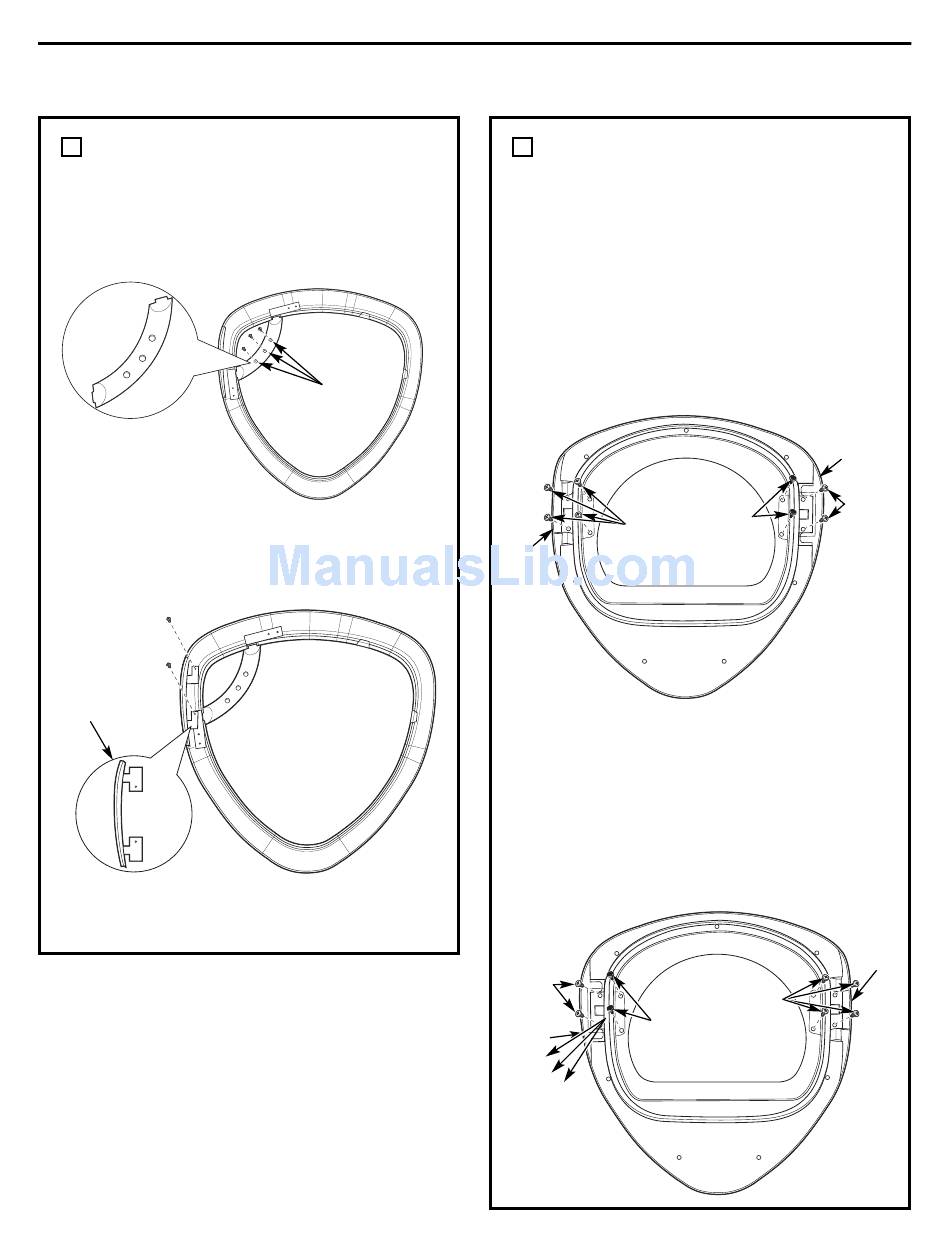

COMMENT INVERSER LA POIGNÉE ET
3
LES COUVERCLES DE LA PORTE (SUITE)
E Réinstallez la poignée interne sur la poignée
externe à l'aide des 3 vis (vis taraudeuses
#8 x 0,625 po).
Poignée
interne
F Installez le nouveau couvercle de porte du côté
droit (de l'ensemble d'inversion) à l'aide des 2 vis
(vis taraudeuses #8 x 0,625 po).
2 x D Vis
Couvercle de porte
Déposez le couvercle en chrome sur une surface
plane, lisse et protégée.
Instructions d'installation
3 x D Vis
(Poignée
interne)
87
COMMENT INVERSER LA CHARNIÈRE
4
ET LES COUVERCLES
• Déposez la contre-porte sur une surface plane,
lisse et protégée de sorte que la partie intérieure
soit placée vers le haut.
• Retirez 2 capuchons noirs du côté opposé
de la charnière, à l'aide d'un couteau
à mastic ou un tournevis à fine lame.
• Démontez le couvercle de la porte intérieure
de la contre-porte en retirant 2 vis
(vis taraudeuses #8 x 0,75 po).
• Démontez la charnière de la porte interne
en retirant 4 vis (vis taraud #8-32 x 0,50 po).
Retirez
4 x E vis
Charnière
• Installez la charnière sur le côté opposé
de la contre-porte à l'aide de 4 vis
(vis taraudeuses #8 x 0,50 po).
• Installez le nouveau couvercle de la porte
intérieure (de l'ensemble d'inversion) sur le côté
opposé de la charnière à l'aide de 2 vis
(vis taraudeuses #8 x 0,75 po).
• Installez les 2 capuchons noirs sur le côté opposé
de la charnière dans les 2 trous restants.
Replacez
2 x D vis
Replacez
2 capuchons
noirs
Couvercle
de porte
intérieure
Couvercle
de porte
intérieure
2 x D Vis
2 capuchons
noirs
Charnière
Replacez
4 x E vis
