CÓMO CONECTAR UNA SECADORA ELECTRICA (cont.)

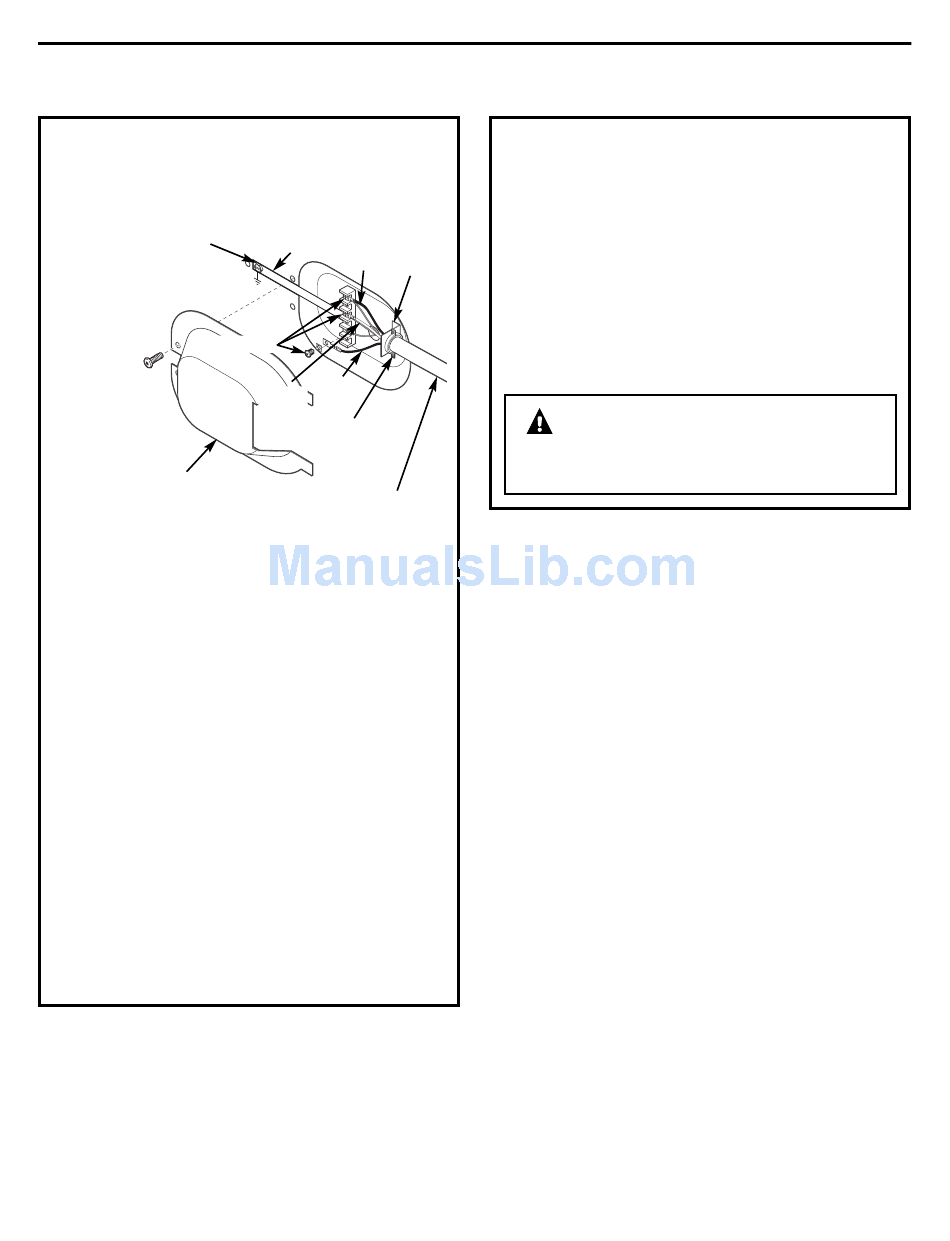

CÓMO CONECTAR LA SECADORA
UTILIZANDO UNA CONEXIÓN
DE 3 CABLES
Tornillo verde de
conexión a tierra
Si así lo
requirieran
los códigos
locales, instale
una conexión a
tierra externa
Tornillos (3)
(no provista)
a metal con
conexión a
tierra, tuberías
de agua fría
con conexión
a tierra u otra
conexión
a tierra
Tapa
establecida por
3 conductores de cobre #10 AWG mínimo
un electricista
o kit de cable de suministro de energía
calificado.
de 120/240V 30A marcado para su uso
con secadoras y provisto con terminales
de bucle cerrado o hembra con extremos
hacia arriba (no provistos).
1. Desactive el disyuntor (30 amperios) o quite
el fusible del circuito de la secadora de
la caja eléctrica.
2. Verifique que el cable de la secadora esté
desenchufado del tomacorriente.
3. Quite la tapa del cable de energía ubicada
en la parte trasera inferior.
4. Instale un alivio de tensión de 3/4 pulgadas
reconocido por UL en el orificio de entrada
del cable de energía. Pase el cable de energía
a través del alivio de tensión.
5. Conecte el cable de energía de la siguiente
manera:
A. Conecte los dos cables vivos a los tornillos
externos del bloque terminal (marcado
L1 y L2).
B. Conecte el cable neutral (blanco) al centro
del bloque terminal (marcado N).
Instrucciones de instalación
Soporte
Cinta de conexión
de alivio
a tierra
Cable
de
vivo
tensión
Cable
Neutral
vivo
(blanco)
Alivio de tensión
de 3/4"
reconocido
por UL
CÓMO CONECTAR LA SECADORA
UTILIZANDO UNA CONEXIÓN
DE 3 CABLES (cont.)
6. Asegúrese de que la cinta de conexión a tierra esté
conectada a la terminal neutral (central) del bloque
y al tornillo verde de conexión a tierra de la parte
trasera del gabinete. Ajuste por completo todos
los tornillos (3) del bloque terminal.
7. Ajuste bien el cable de energía al alivio
de tensión.
8. Vuelva a instalar la tapa.
ADVERTENCIA:
NUNCA OLVIDE DE VOLVER A COLOCAR
LA TAPA DEL BLOQUE TERMINAL.
