FR: MODE D'EMPLOI
Lisez attentivement ces instructions d'utilisation afin de vous familiariser avec l'appareil avant
de le connecter à sa cartouche de gaz. Conservez ces instructions pour consultation future.
DONNÉES TECHNIQUES :
Merapi Pro Duo
Nom de
l'appareil : (modèle : 651269 / SG-203-18)
Type de gaz :
Catégorie :
Type de
Les deux appareils doivent uniquement être utilisés avec des cartouches de gaz de la
cartouche de
marque OJC COMMERCE, modèles MINT et LEMON, conformes à la norme EN 417
gaz :
Débit nominal
en g/h et kW
(Hs) :
Taille de
l'injecteur :

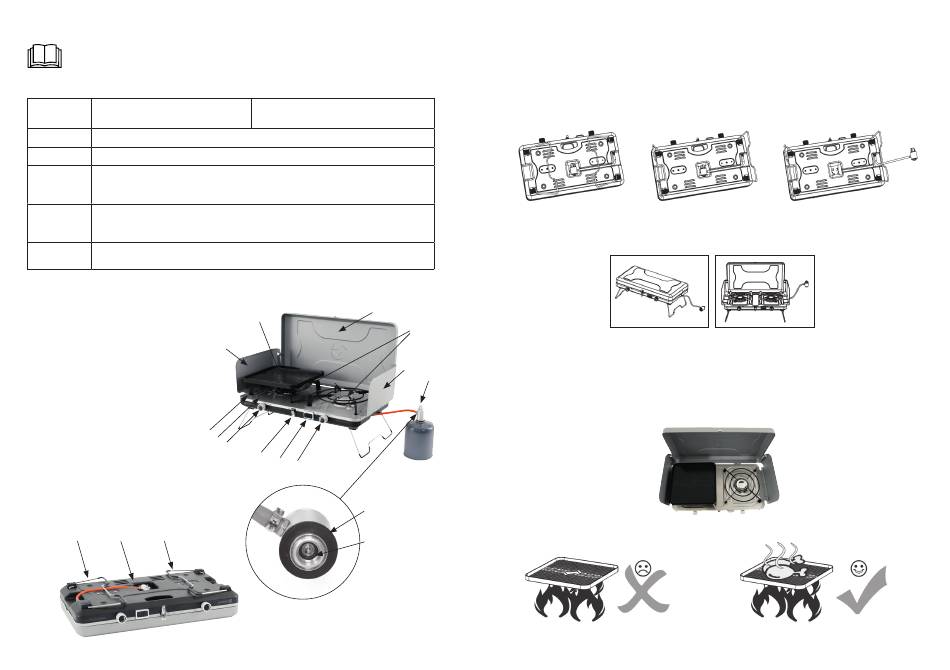

LISTE DES PIÈCES
1. Protection pare-brise gauche et droite
2. Plaque de gril
3. Supports de casserole / supports de
plaque de gril
4. Brûleurs
5. Bac de récupération
6. Verrouillage à fermeture facile
7. Allumage piézo automatique indivi
duel pour les brûleurs gauche et droit.
8. Bouton de commande du brûleur
gauche
9. Bouton de commande du brûleur
3
droit
10. Couvercle
11. Pieds pliables
12. Tuyau et détendeur
(cartouche de gaz non incluse)
13. Emplacement pour le tuyau et le
détendeur
14. Rondelle en caoutchouc
15. Joint torique d'étanchéité
11 13 11
Merapi Pro Duo Deluxe
(modèle : 651270 / SG-203-18)
Mélange butane-propane
Pression directe de vapeur
Qn: 2 x 3,0 kW (2 x 218 g/h)
2 x Ø 0,37 mm
10
2
1
5
8
6
7
9
14
15
22

INSTRUCTIONS DE MONTAGE

Assurez-vous que l'appareil est correctement assemblé avant utilisation. Le non-respect de cette consigne
peut constituer un danger pour l'utilisateur et les personnes à proximité.
• Retirez tous les matériaux d'emballage autour de l'appareil.
• Retournez l'appareil pour accéder à la partie inférieure pour le montage.
• Dépliez les pieds.
• Détachez le détendeur de son emplacement de rangement en le tirant doucement hors de sa position
fixe.
• Placez l'appareil à l'endroit sur une surface plane avec les pieds complètement déployés (voir Image A
• Ouvrez le couvercle (10) et fixez les deux pare-brise (1) au couvercle.
• Assurez-vous que les deux petits crochets à l'intérieur du couvercle sont correctement connectés aux
petits trous moulés sur chaque pare-brise (voir Image B).
4
Applicable au Merapi Pro Duo Deluxe (651270 / SG-203-18), ou si vous avez acheté la plaque de gril
Merapi Pro (651295)
1
12
• N'utilisez l'appareil qu'avec la plaque de gril fournie, ou si vous avez acheté la plaque de gril Merapi Pro
(651295).
• Lors de l'utilisation de la plaque de gril, placez-la soigneusement sur le support de casserole, en vous
assurant qu'elle est bien en place et ne vacille pas. Les pieds de la plaque de gril doivent être placés sur
le cercle intérieur du support de casserole/grille.
• Placez la viande ou d'autres aliments sur la plaque de gril. Ne chauffez pas la plaque sans nourriture
dessus, car cela pourrait la surchauffer et la déformer.
Pas de chauffage à sec
• Une fois les aliments retirés de la plaque de gril, éteignez immédiatement le brûleur en dessous.
FR: MODE D'EMPLOI
A B
