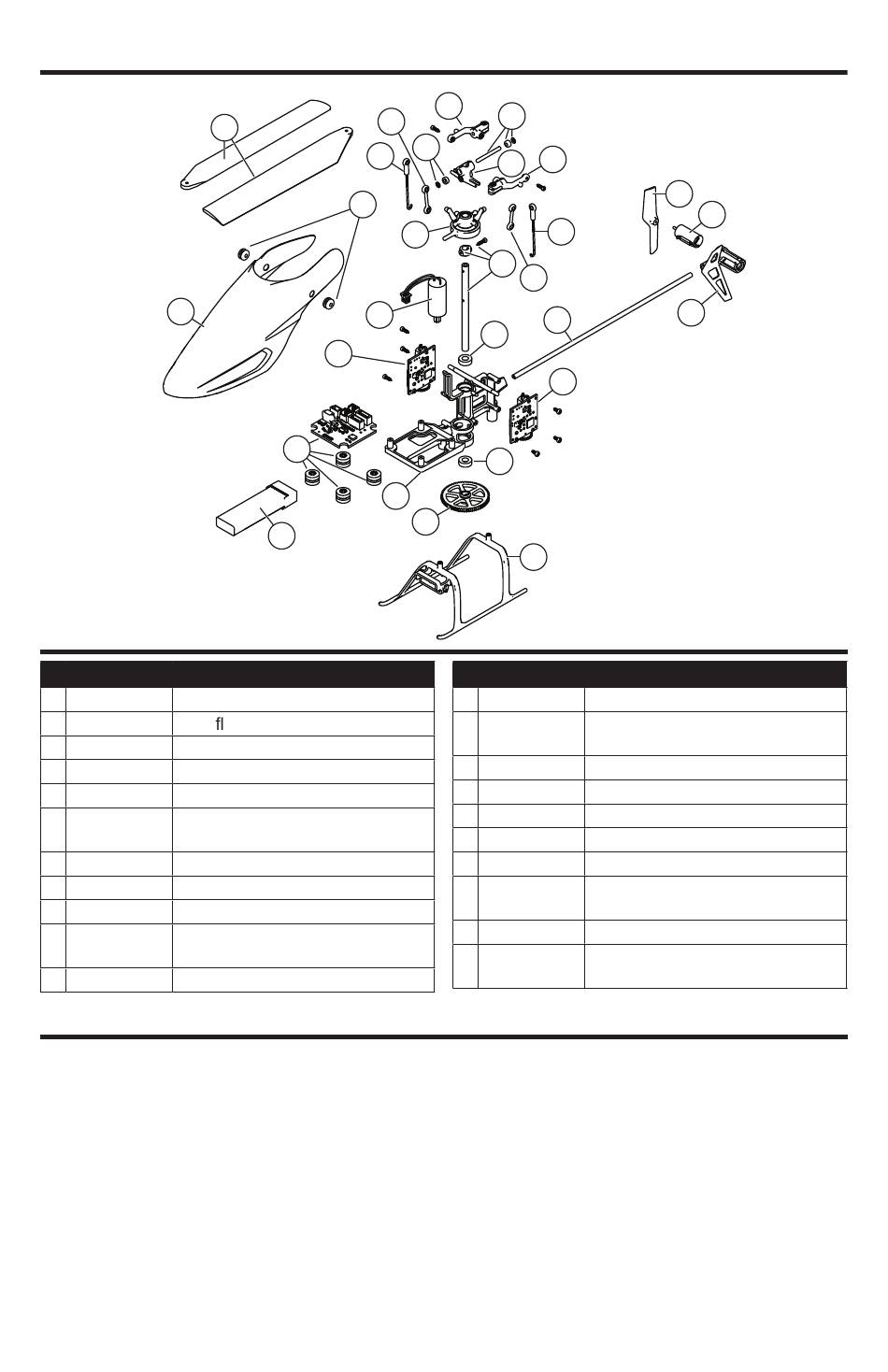

Explosionszeichnung

14

Teileliste

Teile-Nr. Beschreibung
BLH01100 Blade Revolution 90 FP RTF
1 BLH01101 Haupt ügelblätter: Revolution 90 FP
2 BLH01102 Rotorkopf: Revolution 90 FP
3 BLH01103 Blatthalter: Revolution 90 FP
4 BLH01104 Taumelscheibe: Revolution 90 FP
Hauptwelle und Hülse: Revolution
5 BLH01105
90 FP
6 BLH01106 Hauptrahmen: Revolution 90 FP
7 BLH01107 Fahrwerk: Revolution 90 FP
8 BLH01108 Hauptgetriebe: Revolution 90 FP
Heckausleger mit Motor: Revolution
9 BLH01109
90 FP
10 BLH01110 Heckrotor: Revolution 90 FP

Garantie und Service Informationen

Warnung
Ein ferngesteuertes Modell ist kein Spielzeug. Es kann,
wenn es falsch eingesetzt wird, zu erheblichen Verletzungen
bei Lebewesen und Beschädigungen an Sachgütern führen.
Betreiben Sie Ihr RC-Modell nur auf freien Plätzen und
beachten Sie alle Hinweise der Bedienungsanleitung des
Modells wie auch der Fernsteuerung.
Garantiezeitraum
Exklusive Garantie Horizon Hobby LLC (Horizon) garantiert, dass
dasgekaufte Produkt frei von Material- und Montagefehlern ist.
Der Garantiezeitraum entspricht den gesetzlichen Bestimmung
des Landes, in dem das Produkt erworben wurde. In
Deutschland beträgt der Garantiezeitraum 6 Monate und der
Gewährleistungszeitraum 18 Monate nach dem Garantiezeitraum.
DE
www.modellmarkt24.ch
11
1
12
25
15
16
17
18
3
2
2
3
2
12
4
5
11
9
6
16
6
6
8
7
Teile-Nr.
11 BLH01111
12 BLH01112
13 BLH01113
14 BLH01114
15 BLH01115
16 BLH01145
17 BLH01146
18 EFLB1501S25
SPMR1275
SPMXC0010
