Operating instructions ⋅ Betriebsanleitung

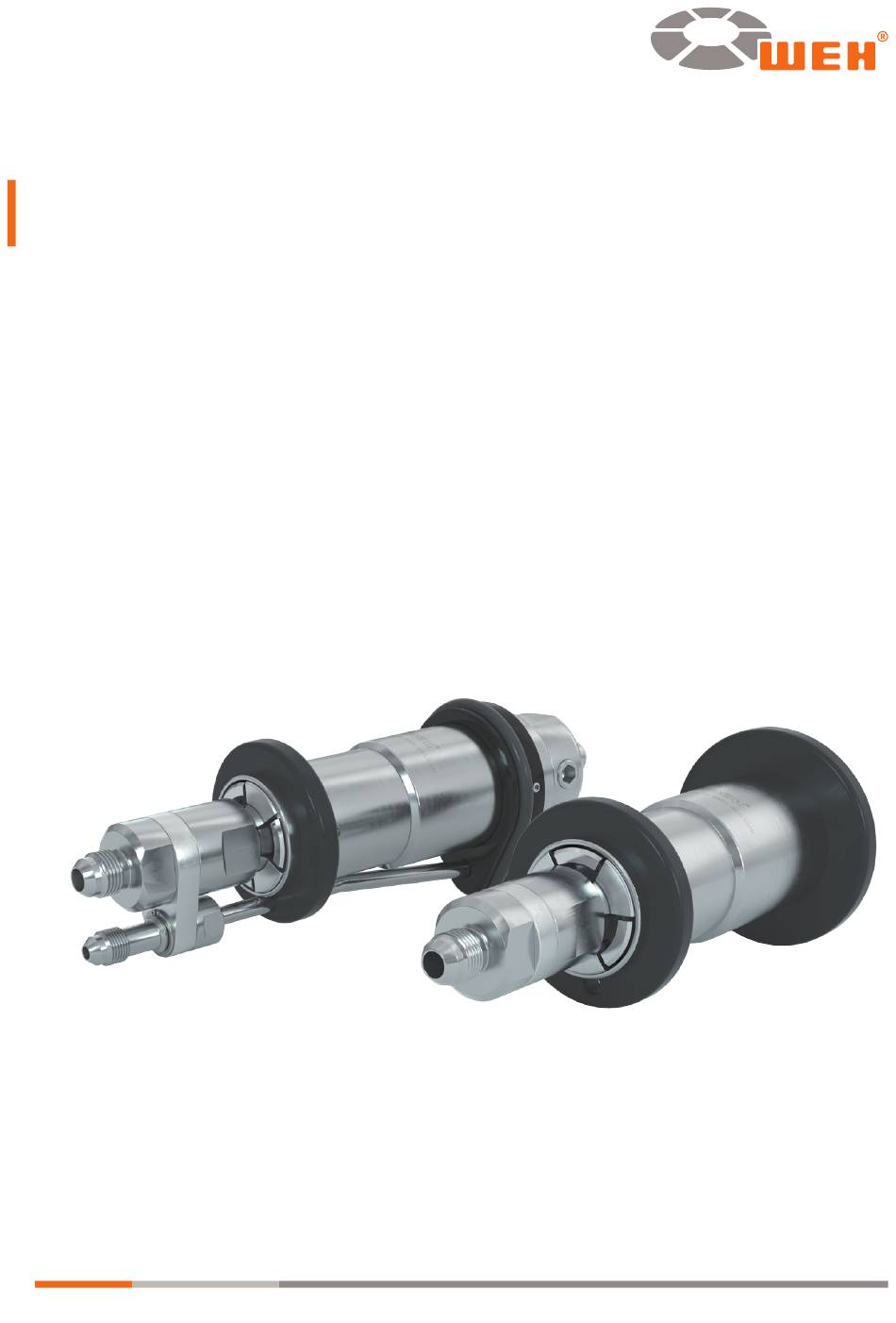

Type TSA2 CNG

WEH

inline breakaway coupling to be installed at natural gas

fueling stations for cars

WEH

Inline-Abreißsicherung zur Installaion an PKW-Erdgastank-

stellen

WEH

- We Engineer Hightech

Date: 08/24

Table of Contents

Chapters

Need help?

Do you have a question about the TSA2 CNG and is the answer not in the manual?

Questions and answers

Summary of Contents for Weh TSA2 CNG

Page 1 Operating instructions ⋅ Betriebsanleitung Date: 08/24 Type TSA2 CNG inline breakaway coupling to be installed at natural gas ® fueling stations for cars Inline-Abreißsicherung zur Installaion an PKW-Erdgastank- ® stellen - We Engineer Hightech ®...
Page 3 TYPE TSA2 CNG � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �...
Page 4: Table Of Contents
Operating instructions Type TSA2 CNG inline breakaway coupling to be installed at ® natural gas fueling stations for cars CONTENTS INTRODUCTION For your guidance General information Warranty and liability General safety instructions Definition of qualified personnel INTENDED USE PRODUCT OVERVIEW / PRODUCT DESCRIPTION...
Page 5 10.1 Safety instructions for venting 10.2 Venting the hose line 10.3 Examination after separation 10.4 Recommissioning TROUBLESHOOTING DISPOSAL ACCESSORIES | SPARE PARTS The German version is the original. Manufacturer: WEH GmbH Gas Technology - hereafter referred to as 'WEH'. Page 5 MD-10875-L51-R1.0.0-03...
Page 6: Introduction
Dear Customer, Thank you for deciding to use our products. The WEH TSA2 CNG inline breakaway coupling was solely developed for natural gas ® car fueling stations to be installed between filling hoses or filling and venting hoses. The breakaway coupling consists of a coupling body, a receptacle insert and an optional gas recirculation.
Page 7: General Information
® cation and subject to strict quality controls. - You are responsible for the correct operation of the replacement or repair. WEH is not responsible for the performance or any damage and/or losses arising from it. WEH assumes no guarantee, warranty, product liability or other liability for any re- placement or repair of the WEH product performed by you or a third party.
Page 8: General Safety Instructions
Î Take appropriate safety measures if operating conditions exist that could endanger the user. Î In case of any damage that may affect the proper function of the WEH product, do ® not use the WEH product until the situation has been clarified. Disassembly of the ®...
Page 9: Intended Use
Operating instructions 2. INTENDED USE - The WEH TSA2 CNG breakaway coupling was developed solely for natural gas ® car fueling stations to be installed between filling hoses or filling and venting hoses. - When used as intended, the WEH breakaway coupling separates the connection ®...
Page 10: Product Overview / Product Description
Operating instructions 3. PRODUCT OVERVIEW / PRODUCT DESCRIPTION Product overview – WEH TSA2 CNG Breakaway coupling ® TSA2 CNG without TSA2 CNG with gas recirculation gas recirculation Pressure range with gas recir- without gas Product type Part no� culation recirculation...
Page 11 Operating instructions Product description TSA2 CNG without gas recirculation Pos� Description Coupling body Eccentric actuator Rubber protection rear Rubber protection front Receptacle insert Definition of ports Media inlet Media outlet Page 11 MD-10875-L51-R1.0.0-03...
Page 12 Operating instructions TSA2 CNG with gas recirculation Pos� Description Coupling body Eccentric actuator Rubber protection front Holding flange Gas recirculation Receptacle insert Definition of ports Media inlet Media outlet Gas recirculation Gas recirculation Page 12 MD-10875-L51-R1.0.0-03...
Page 13: Technical Data
Operating instructions 4. TECHNICAL DATA Please note: Depending on the application, the technical data of your WEH product ® may differ from these operating instructions. Therefore observe the marking on the product. ® Characteristics Basic version Nominal diameter DN Depending on the version...
Page 14: Storage
5�1 Safety instructions for proper storage Î Make sure that you always comply with these following safety instructions and stor- age time. Attention: Improper storage of the WEH product can significantly reduce the maxi- ® mum service life. Î Protect the WEH product against damage, contamination, inappropriate storage ®...
Page 15: Storage
Follow the safety instructions in chapter 5.1 on page 14 and observe the following storage times. The allowable storage time is valid from the date of delivery (in- voice/goods issue date from WEH or the distributor) on the label of the packaging. If you install the WEH product in a complete system, the storage time depends on ®...
Page 16: Required Tools
Operating instructions 6. REQUIRED TOOLS Mainte- Recommis- Part No� Description Installation nance sioning Open-ended spanner A/F13 Open-ended wrench A/F14 Open-ended spanner A/F24 Open-ended wrench A/F36 Calibrated torque wrench (suitable for corresponding torque) Allen key A/F6 Hexagonal screwdriver A/F2 Hexagonal bit insert A/F2 (suitable for the torque wrench) O-ring picker set ®...
Page 17: Installation
Ensure that the system is depressurized before installation. Î Before installation, check if the counterparts are designed to withstand the assembly data (see chapter 7.3 Installing the filling and venting hose on page 18) that WEH determined for this WEH product.
Page 18: Installing The Filling And Venting Hose
Operating instructions 7�3 Installing the filling and venting hose Please Note: See table below for tightening torque. Î Unscrew the protection caps from the ports. A/F(1) Î When mounting the filling and venting hose, the media line and the gas recirculation onto connections "B1", "B2", "C1" and "C2", hold an open-end wrench against the wrench flats A/F(1), A/F(2), A/F(3) and A/F(4) (Figure 1 and Figure A/F (4)
Page 19: Removing The Receptacle Insert (Pos. 7) Into The Coupling Body
Operating instructions 7�4 Removing the receptacle insert (Pos� 7) into the coupling body Î Before inserting the receptacle insert (Pos. 7), check both Back-up ring O-ring sealing elements (o-ring and back-up ring, Figure 3) for correct installation direction, proper position and damages. Î...
Page 20: Install The Tsf5 Cng Pre-Filter On The Media Inlet "B1" (Optional)
Find tightening torque in the table on page 18. Î For the TSA2 CNG with gas recirculation, use a filling hose at port "B1" that is shorter by the length of the installed TSF5 CNG pre-filter. WEH provides suitable filling hoses for this purpose.
Page 21: Maintenance Intervals
Î After 20,000 cycles or 3 years at the latest, depending on what happens first, start- ing from the date of delivery (invoice/ goods issue date by WEH or the distributor), the WEH product must be sent to WEH for maintenance.
Page 22: Overview Of Minimum Intervals For Inspection And Maintenance
Please note: Subsequent mentions of descriptions and position numbers refer to chap- ter 3. Product overview / product description on page 10. Î If you detect any leaks or malfunction, replace the WEH product or send it to WEH ®...
Page 23 WEH o-ring picker, ® part no. 101969. Î Remove the back-up ring from the receptacle insert (Pos. 7) with the WEH o-ring ® picker, part no. 101969. Only necessary for the version with gas recirculation: Î Remove the o-ring with the o-ring picker ®...
Page 24 ® part no. 101969. Attention: The installation sequence must be observed. Only necessary for the version with gas recirculation: Î Put the WEH assembly tool ® part no. 70008 into the gas Part No. 70007 recirculation of the recepta- cle insert (Pos. 7).
Page 25 Operating instructions 8�4�2 Replacing the rubber protection at the front (Pos� 4) Please note: The maintenance of the breakaway coupling with gas recirculation is identical to the maintenance of the breakaway coupling without gas recirculation. The figures in this chapter show the version with gas recirculation. Î...
Page 26 Operating instructions 8�4�3 Replacing the rubber protection at the rear (Pos� 3) Î Unscrew the breakaway coupling at port “B1” from the filling hose. Î Replace the rubber protec- tion (Pos. 3) at the rear of the breakaway coupling. Î Push the new rubber protec- tion (Pos.
Page 27 Operating instructions 8�4�4 Replacing the holding flange (Pos� 5) and the gas recirculation (Pos� 6) Î Unscrew the breakaway coupling at the port “B1” from the filling hose and at the port „C2“ from the gas recirculation. Î Unscrew the three grub screws securing the holding flange (Pos.
Page 28 Note: Fit the holding flange Gas recirculation so that the gas recirculation is opposite to the eccentric actuator. Î Before screwing, apply a drop of the WEH thread- ® locking adhesive, part no. 90160, to the thread screw. Î Firmly attach the holding flange (Pos.
Page 29 Î Insert the gas recirculation (Pos. 6) completely into the receptacle insert (Pos. 7). Î Before screwing, apply a drop of the WEH thread- ® locking adhesive, part no. 90160, to the thread screw. Î Firmly attach the gas recir- culation (Pos.
Page 30: Checking The Leak Rate
3. Product overview / product description on page 10. 9�1 Measuring the leak rate using a concentration meter - A concentration meter can be used to determine whether the WEH product is leak ® tight. Please observe these following instructions when using such a device for leak testing: Î...
Page 31: Checking The Leak Rate
Operating instructions Î Observe the operating instructions for the fueling nozzle you use. 9�2 Checking the leak rate Î Slowly apply the operating pressure to the breakaway coupling and media line. - You may now begin checking for leakages. Î Check the following measuring points, as shown in Figure 5 and Figure 6 : - fittings (1)
Page 32: Inspection After Separation | Recommissioning
Operating instructions 10. INSPECTION AFTER SEPARATION | RECOMMISSIONING Attention: Before reconnecting the breakaway coupling after a separation or during maintenance work, both sides of the connection must be depressurized. It is not possible to connect the receptacle insert to the coupling body or to remove the fueling nozzle from the fueling receptacle while under pressure.
Page 33: Examination After Separation
Inform the vehicle owner that the receptacle on the vehicle must be checked by an authorized workshop for damage and proper functioning. Î Check any fueling station components that may have been damaged during separa- tion. - Failure to observe these instructions invalidate all claims against WEH for warranty and liability. Page 33 MD-10875-L51-R1.0.0-03...
Page 34: Recommissioning
Operating instructions 10�4 Recommissioning Î After a separation or during maintenance, make sure that both sides of the connec- tion are depressurized before reassembling. Î Before inserting the receptacle insert (Pos. 7), check both Back-up ring O-ring sealing elements (o-ring and back-up ring, Figure 10) for correct installation direction, proper position and damag- Î...
Page 35: Troubleshooting
Operating instructions 11. TROUBLESHOOTING Page 35 MD-10875-L51-R1.0.0-03...
Page 36: Disposal
® TSF5 CNG filter (50 micron) WEH offers the TSF5 CNG filter for the inline breakaway couplings without any inte- grated filter. It is installed as a prefilter between the inline breakaway coupling and the filling hose, and protects your system from contamination. The TSF5 CNG filter can be retrofitted to already existing systems.
Page 37 157 mm) and pre-mounted fitting for C1-92668-X01 UNF 7/16“-20 male thread, 37° (C2) Î When placing your order, indicate the part no. marked on the WEH product. ® Please note: For the correct use of WEH spare parts, refer to chapter 8. Inspection ®...
Page 39 Betriebsanleitung Typ TSA2 CNG Inline-Abreißsicherung zur Installaion an ® PKW-Erdgastankstellen INHALT EINLEITUNG Zu Ihrer Orientierung Allgemeine Angaben Gewährleistung und Haftung Allgemeine Sicherheitshinweise Definition von Fachpersonal BESTIMMUNGSGEMÄSSE VERWENDUNG PRODUKTÜBERSICHT / PRODUKTBESCHREIBUNG TECHNISCHE DATEN LAGERN Sicherheitshinweise zum sachgerechten Lagern Lagern BENÖTIGTE HILFSMITTEL...
Page 40 ÜBERPRÜFEN NACH DEM ABRISS | WIEDERINBETRIEBNEHMEN 10.1 Sicherheitshinweise zum Entlüften 10.2 Schlauchleitung entlüften 10.3 Überprüfen nach dem Abriss 10.4 Wiederinbetriebnehmen FEHLERBEHEBEN ENTSORGEN ZUBEHÖR | ERSATZTEILE Die deutsche Version ist das Original. Hersteller: WEH GmbH Gas Technology - im Nachfolgenden „WEH“ genannt. Seite 40 MD-10875-L51-R1.0.0-03...
Page 41: Einleitung
Sehr geehrter Kunde! Wir freuen uns, dass Sie sich für den Einsatz unseres Produkts entschieden haben. Die WEH Inline-Abreißsicherung TSA2 CNG wurde ausschließlich für PKW-Erdgastank- ® stellen zur Installation zwischen Füllschläuchen bzw. Füll- und Rückführschläuchen ent- wickelt. Die Abreißsicherung besteht aus dem Kupplungskörper, dem Nippeleinsatz, und einer optionalen Gasrückführung.
Page 42: Allgemeine Angaben
Qualitätskontrollen. - Sie sind für die ordnungsgemäße Durchführung des Austausches bzw. der Reparatur verantwortlich. WEH ist hierfür sowie für etwaige Schäden nicht verant- wortlich. WEH übernimmt keinerlei Garantie, Gewährleistung, Haftung, oder sonsti- ge Verantwortung für einen von Ihnen oder Dritten durchgeführten Austausch bzw.
Page 43: Allgemeine Sicherheitshinweise
Stellen Sie diese Betriebsanleitung insbesondere jedem zur Verfügung, der für die Installation, Bedienung und Wartung dieses WEH Produktes zuständig ist. ® Î Wenden Sie sich an WEH bevor Sie das WEH Produkt einsetzen, wenn Anweisun- ® gen in dieser Betriebsanleitung unklar sind. Î...
Page 44: Bestimmungsgemässe Verwendung
Betriebsanleitung 2. BESTIMMUNGSGEMÄSSE VERWENDUNG - Die WEH Abreißsicherung TSA2 CNG wurde ausschließlich für PKW-Erdgastank- ® stellen zur Installation zwischen Füllschläuchen bzw. Füll- und Rückführschläuchen entwickelt. - Die WEH Abreißsicherung trennt bei bestimmungsgemäßer Verwendung kontrol- ® liert die Verbindung zwischen Zapfsäule und Schlauch, wenn unerwartet Zugkräfte auftreten, wie z.
Page 45: Produktübersicht / Produktbeschreibung
Betriebsanleitung 3. PRODUKTÜBERSICHT / PRODUKTBESCHREIBUNG Produktübersicht - WEH Abreißsicherung TSA2 CNG ® TSA2 CNG ohne TSA2 CNG mit Gasrückführung Gasrückführung Druckbereich mit Gasrück- ohne Gasrück- Produkttyp Artikelnummer führung führung 200 bar 250 bar C1-60003-X1-X01 C1-101094-X01 C1-92668-X01 TSA2 CNG C1-60007-X1-X01 C1-101042-X01...
Page 46 Betriebsanleitung Produktbeschreibung TSA2 CNG ohne Gasrückführung Pos� Bezeichnung Kupplungskörper Exzenterbetätigung Gummischutz hinten Gummischutz vorne Nippeleinsatz Begriffserklärung Anschlüsse Betriebsmedienzuleitung Betriebsmedienableitung Seite 46 MD-10875-L51-R1.0.0-03...
Page 47 Betriebsanleitung TSA2 CNG mit Gasrückführung Pos� Bezeichnung Kupplungskörper Exzenterbetätigung Gummischutz vorne Halteflansch Gasrückführung Nippeleinsatz Begriffserklärung Anschlüsse Betriebsmedienzuleitung Betriebsmedienableitung Gasrückführung Gasrückführung Seite 47 MD-10875-L51-R1.0.0-03...
Page 48: Technische Daten
Betriebsanleitung 4. TECHNISCHE DATEN Bitte beachten: Abhängig vom Anwendungsfall können die technischen Daten Ihres Produkts von dieser Betriebsanleitung abweichen. Beachten Sie die Kennzeich- ® nung auf dem WEH Produkt. ® Eigenschaften Standardausführung Nennweite DN je nach Ausführung PN = 200 bar | PS = 300 bar | PT = 450 bar...
Page 49: Lagern
5. LAGERN 5�1 Sicherheitshinweise zum sachgerechten Lagern Î Stellen Sie sicher, dass die folgenden Sicherheitshinweise und Lagerzeiten eingehal- ten werden. Achtung: Eine nicht sachgerechte Lagerung des WEH Produktes kann die maximale ® Lebensdauer erheblich reduzieren. Î Schützen Sie das WEH Produkt grundsätzlich vor Beschädigungen, Verschmutz-...
Page 50: Lagern
Beachten Sie die Sicherheitshinweise unter Kapitel 5.1 auf Seite 49 und halten Sie die nachfolgenden Lagerzeiten ein. Die zulässige Lagerzeit gilt ab dem Ausliefe- rungsdatum (Rechnungs-/Warenausgangsdatum seitens WEH oder des Vertriebs- partners). Wenn Sie das WEH Produkt in ein Komplettsystem verbauen, hängt die ®...
Page 51: Benötigte Hilfsmittel
Betriebsanleitung 6. BENÖTIGTE HILFSMITTEL Wiederinbe- Bestellnummer Bezeichnung Installieren Warten triebnahme Gabelschlüssel SW13 Gabelschlüssel SW14 Gabelschlüssel SW24 Gabelschlüssel SW36 Geeigneter kalibrierter Drehmomentschlüssel (passend für das entsprechende Drehmoment) Sechskant-Winkelschrauben- dreher SW6 Sechskant-Schraubendreher Sechskant-Biteinsatz SW2 (passend für den Drehmomentschlüssel) O-Ring-Picker-Set ® W136538 (bestehend aus 3x Art. Nr. E98-101969) E34-70007 Montagewerkzeug ®...
Page 52: Installieren
Stellen Sie sicher, dass innerhalb der Anlage kein Druck ansteht. Der Einbau muss drucklos erfolgen. Î Überprüfen Sie vor der Installation, ob die Gegenstücke für die Montagedaten (siehe Kapitel 7.3 Füll- und Rückführschlauche installieren auf Seite 53), welche WEH für das WEH Produkt vorgibt, ausgelegt sind. ®...
Page 53: Füll- Und Rückführschlauche Installieren
Betriebsanleitung 7�3 Füll- und Rückführschlauche installieren Hinweis: Anzugsdrehmomente siehe Tabelle unten Î Schrauben Sie die Schutzkappen von den Anschlüssen ab. SW(1) Î Halten Sie beim Montieren des Füll- und Rückführ- schlauchs, der Medienleitung und der Gasrückführung an die Anschlüsse „B1“, „B2“, „C1“ und „C2“ an den Schlüssel- flächen SW(1), SW(2), SW(3) und SW(4) (Abbildung 1 und Abbildung 2) mit einem Gabelschlüssel gegen.
Page 54: Nippeleinsatz (Pos. 7) In Den Kupplungskörper Einsetzen
Betriebsanleitung 7�4 Nippeleinsatz (Pos� 7) in den Kupplungskörper einsetzen Î Kontrollieren Sie vor dem Einsetzen des Nippeleinsatzes Stützring O-Ring (Pos. 7) die beiden Dichtelemente (O-Ring und Stützring, Abbildung 3) auf korrekte Einbaurichtung, richtigen Sitz und Beschädigung. Î Drehen Sie die Exzenterbetätigung (Pos. 2) mit einem Sechskant-Winkelschraubendreher SW6 um 180°...
Page 55: Vorfilter Tsf5 Cng An Die Betriebsmedienzuleitung „B1" Installieren (Optional)
Füllschlauch der Tankstelle (Abbil- dung 4). Anzugsdrehmoment siehe Tabelle Seite 53. Î Verwenden Sie bei der TSA2 CNG mit Gasrückführung am Anschluss „B1" ein Füll- schlauch, der um die Länge des installierten Vorfilters TSF5 CNG kürzer ist. WEH bietet hierfür passende Füllschläuche an.
Page 56: Wartungsintervalle
Kontrollieren Sie vor jeder Wiedermontage die Bauteile, Gewinde und falls vorhanden die Dichtflächen auf Beschädigung und Verunreinigungen. Stellen Sie Beschädigungen fest, tauschen Sie das WEH Produkt aus oder schi- ® cken Sie es zur Wartung an WEH ein. Das WEH Produkt darf nicht mehr verwendet ® werden. Î...
Page 57: Übersicht Mindestintervalle Für Inspektion Und Wartung
Kapitel 3. Produktübersicht / Produktbeschreibung auf Seite 45. Î Tauschen Sie das WEH Produkt aus oder schicken Sie es zur Wartung an WEH ein, ® falls Sie Undichtigkeiten oder Fehlfunktionen feststellen. Das Produkt darf nicht mehr verwendet werden.
Page 58 Betriebsanleitung Die folgenden Wartungsschritte dürfen vom Betreiber durchgeführt werden: Î Überprüfen Sie das WEH Produkt auf Dichtheit und richtige Funktion - Leichtgängigkeit, ® Verschleiß, Verschmutzung, Beschädigungen. 8�4�1 Austausch der Dichtelemente im Nippeleinsatz (Pos� 7) Î Entfernen Sie den Nippeleinsatz (Pos. 7) aus der Abreißsicherung. Beachten Sie hierzu das Kapitel 7.2 Nippeleinsatz (Pos.
Page 59 Betriebsanleitung Î Geben Sie den neuen O-Ring in den Nippeleinsatz (Pos. 7) ein, mit dem WEH O-Ring- ® Picker Art. Nr. 101969. Î Geben Sie den neuen Stütz- Stützring O-Ring ring zu dem neuen O-Ring in den Nippeleinsatz (Pos. 7)
Page 60 Betriebsanleitung 8�4�2 Austausch des Gummischutzes vorne (Pos� 4) Bitte beachten: Die Wartung der Abreißsicherung mit Gasrückführung ist identisch mit der Wartung der Abreißsicherung ohne Gasrückführung. Die Abbildungen in diesem Ka- pitel zeigen die Version mit Gasrückführung. Î Entfernen Sie den Nippeleinsatz aus der Abreißsicherung. Beachten Sie hierzu das Kapitel 7.2 Nippeleinsatz (Pos.
Page 61 Betriebsanleitung 8�4�3 Austausch des Gummischutzes hinten (Pos� 3) Î Schrauben Sie die Abreißsicherung am Anschluss „B1“ von dem Füllschlauch ab. Î Ziehen Sie den Gummischutz hinten (Pos. 3) von der Abreißsicherung ab. Î Stecken Sie den neuen Gummischutz hinten (Pos. 3) auf die Abreißsicherung auf.
Page 62 Betriebsanleitung 8�4�4 Austausch des Halteflansches (Pos� 5) und der Gasrückführung (Pos� 6) Î Schrauben Sie die Abreißsicherung am Anschluss „B1“ von dem Füllschlauch und am Anschluss „C2“ von der Gasrückführung ab. Î Schrauben Sie die drei Gewindestifte, die den Halteflansch (Pos. 5) sichern, mit dem Sechskant-Winkel- schraubendreher SW2 aus dem Halteflansch heraus.
Page 63 Betriebsanleitung Î Stecken Sie die neue Gasrückführung (Pos. 6) in die Bohrung des neuen Halteflansches (Pos. 5) ein. Î Stecken Sie den neuen Exzenterbetätigung Halteflansch (Pos. 5) inklusive neuer Gasrück- führung (Pos. 6) auf die Abreißsicherung auf und richten Sie den Halteflansch nach den Ansenkungen an Ansenkung der Abreißsicherung aus.
Page 64 Betriebsanleitung Î Stecken Sie die Gasrück- führung (Pos. 6) vollständig in den Nippeleinsatz (Pos. 7) ein. Î Tragen Sie vor dem Ein- schrauben einen Tropfen Schraubensicherung ® Art. Nr. 90160 auf die Gewin- deschraube auf. Î Fixieren Sie die Gasrückfüh- rung (Pos.
Page 65: Überprüfen Der Leckrate
Achten Sie darauf, dass Sie den Abstand von 10 - 15 cm zu den Bauteilen des Produkt einhalten. ® Î Falls die gemessene Leckrate 1.000 ppm überschreitet, bauen Sie das WEH Produkt ® ab und schicken Sie es zur Wartung an WEH ein.
Page 66: Überprüfen Der Leckrate
Betriebsanleitung - Wird die Abreißsicherung mit einer WEH Füllkupplung verwendet, muss während ® des Spülvorganges die Füllkupplung an einem WEH Servicenippel angeschlossen ® werden. Dadurch werden Beschädigungen in der Füllkupplung vermieden. Î Beachten Sie die Betriebsanleitung Ihrer Füllkupplung. 9�2 Überprüfen der Leckrate Î...
Page 67: Überprüfen Nach Dem Abriss | Wiederinbetriebnehmen
Betriebsanleitung 10. ÜBERPRÜFEN NACH DEM ABRISS | WIEDERINBETRIEBNEHMEN Achtung: Vor dem Zusammenschließen der Abreißsicherung nach einem Abriss oder bei Wartungsarbeiten, müssen beide Anschlussseiten druckentlastet sein. Das Anschließen des Nippeleinsatzes an den Kupplungskörper oder das Abnehmen der Füllkupplung vom Betankungsnippel unter Druck ist nicht möglich. Î...
Page 68: Überprüfen Nach Dem Abriss
Tauschen Sie den Füll- und Rückführschlauch zwischen Füllkupplung und Abreiß- sicherung und zwischen Abreißsicherung und Tankstelle nach jedem Abriss aus. Î Senden Sie die WEH Füllkupplung nach dem Abriss zur Überprüfung an WEH ein. ® Î Überprüfen Sie den Kupplungskörper (Pos. 1) und den Nippeleinsatz (Pos. 7) auf Beschädigungen.
Page 69: Wiederinbetriebnehmen
Betriebsanleitung 10�4 Wiederinbetriebnehmen Î Stellen Sie nach einem Abriss oder nach Wartungsarbeiten sicher, dass beide Anschlussseiten vor dem Zusammenschließen druckentlastet sind. Î Kontrollieren Sie vor dem Einsetzen des Nippeleinsatzes Stützring O-Ring (Pos. 7) die beiden Dichtelemente (O-Ring und Stützring, Abbildung 10) auf korrekte Einbaurichtung, richtigen Sitz und Beschädigung.
Page 70: Fehlerbeheben
Betriebsanleitung 11. FEHLERBEHEBEN Seite 70 MD-10875-L51-R1.0.0-03...
Page 71: Entsorgen
® Filter TSF5 CNG (50 Mikron) Für die Inline-Abreißsicherungen ohne integrierten Filter bietet WEH den Filter TSF5 CNG an. Er wird als Vorfilter zwischen Inline-Abreißsicherung und dem Füllschlauch ein- gebaut und schützt ihr System vor Verschmutzungen. Der Filter TSF5 CNG kann in ein bereits bestehendes System nachgerüstet werden.
Page 72 Pos. 6 C1-101094-X01 und montierter Verschraubung für UNF 7/16"-20 AG, 37° (C2) C1-92668-X01 Î Geben Sie bei der Bestellung die auf dem WEH Produkt gekennzeichnete ® Artikelnummer an. Bitte beachten: Beachten Sie zur richtigen Verwendung von WEH Ersatzteilen das ®...
Page 73 NOTIZEN...
Page 74 NOTIZEN...
Page 75 NOTIZEN...
Page 76 In principle, the latest version of the document den Dokuments verlieren alle älteren Versionen ihre Gültigkeit. is valid. This can be found at www.weh.com. Es gilt grundsätzlich die aktuellste Version des Dokuments. Die- se finden Sie unter www.weh.com.
