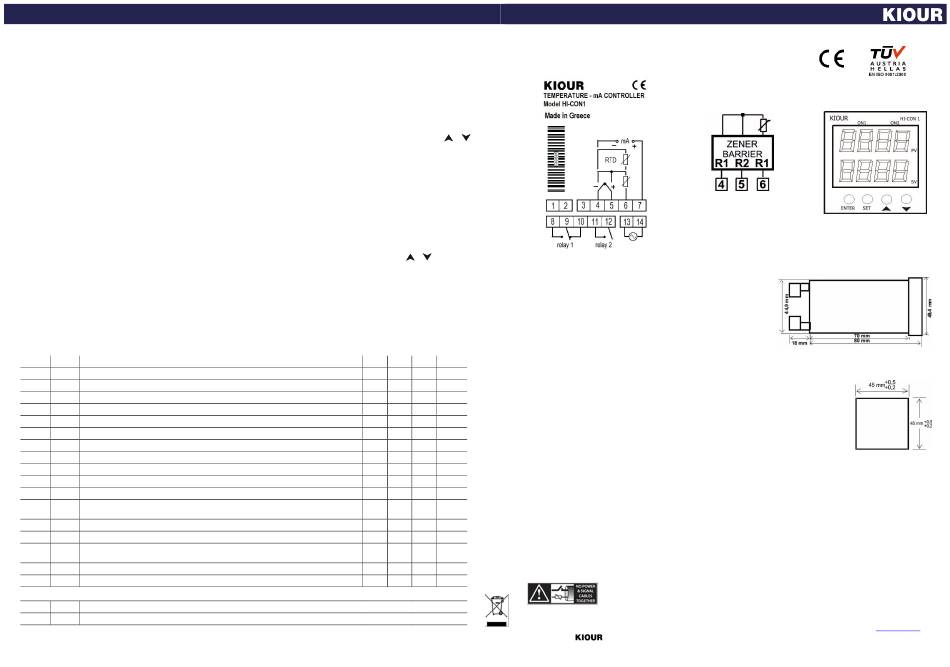

KIOUR HI-CON1 Quick Start Manual

ΘΕΡΜΟΣΤΑΤΗΣ Μοντέλο HI-CON1 24VAC/DC
Περιγραφή
Ο ΗΙ-CON1 είναι ένας θερμοστάτης διαθέτει μια πολλαπλή αναλογική είσοδο που δέχεται σήματα από αισθητήριο τύπου J (κλίμακας -200÷+950 °C) ή αισθητήριο τύπου K
(κλίμακας 0÷1350 °C) ή αισθητήριο τύπου PT100 δύο ή τριών καλωδίων (κλίμακας -200÷+850 °C) ή 4÷20 mA ή 0÷20 mA. Μπορεί να ρυθμισθεί για έλεγχο PID σε συστήματα
θέρμανσης, επιτήρησης ορίων, έλεγχο νεκρής ζώνης ενώ διαθέτει δύο εξόδους σε ρελέ.
Χαρακτηριστικά συσκευής
Το HI-CON1 διαθέτει δύο display. Το πάνω display απεικονίζει το μέγεθος
που ελέγχει (process value, PV), ενώ το κάτω display απεικονίζει συνεχώς
το set point (set value, SV) ή τις παραμέτρους όταν προγραμματίζουμε.
Η ρύθμιση του σήματος εισόδου γίνεται από την παράμετρο SΕn και στην
εκκίνηση απεικονίζεται η τιμή της.
Τα 0÷20 mA και τα 4÷20 mA μπορούν να αναλυθούν σε 2000 μονάδες.
Αυτή η κλίμακα συμπιέζεται από τις παραμέτρους inH και inL με ελάχιστη
διαφορά τις 9 μονάδες.
Το HI-CON1 διαθέτει δύο ρελέ. Το πρώτο ρελέ λειτουργεί σε PID ή ΟΝ-
ΟFF κατάσταση ενώ το δεύτερο μόνο σε ON-OFF κατάσταση.
Ρυθμίζονται και τα δύο σε λειτουργία ψύξης ή θέρμανσης και εάν θα
λειτουργούν με ένα set point ή δύο set point. Σε περίπτωση λειτουργίας με
ένα set point, το δεύτερο set point προστίθεται στο πρώτο και
συμπαρασύρεται από αυτό. Υπάρχει η δυνατότητα ρύθμισης της
κατάστασης που θα βρεθούν τα ρελέ (ON ή OFF), εάν κοπεί το αισθητήριο
J ή K, ή αν κοπεί ή βραχυκυκλώσει το ΡΤ100. Δυνατότητα ρύθμισης
μηδενός του αισθητηρίου.
Πίνακας Παραμέτρων
α/α παράμετρος
σημείο ελέγχου θερμοκρασίας SET POINT 1
1 SP1
σημείο ελέγχου θερμοκρασίας SET POINT 2
2 SP2
κωδικός = "22" επιτρέπεται η πρόσβαση στις επόμενες παραμέτρους
3 Cod
διαφορικό λειτουργίας ρελέ του SP1
4 dF1
διαφορικό λειτουργίας ρελέ του SP2
5 dF2
σε λειτουργία PID, φέρνει την ελεγχόμενη τιμή της θερμοκρασίας ακριβώς στο SP1
6 C_I
ρύθμιση μηδενός του αισθητηρίου
7 OAJ
ορίζει εάν το ρελέ του SP1 θα λειτουργήσει σε PID ή ON-OFF (onF) κατάσταση
8 Con
κατάσταση SP1 ρελέ (ON ή OFF) σε περίπτωση βλάβης αισθητηρίου
9 rP1
κατάσταση SP2 ρελέ (ON ή OFF) σε περίπτωση βλάβης αισθητηρίου
10 rP2
ορίζει τη λειτουργία με ένα set point (1SP) ή με δύο set point (2SP)
11 dSP
ορίζει το SP1 ρελέ σε λειτουργία θέρμανσης (Hot) ή ψύξης (Col). Στη θέρμανση το ρελέ είναι ΟΝ κάτω
12 HC1
από το SP1 και το αντίθετο ισχύει στην ψύξη.
13 HC2 ορίζει το SP2 ρελέ σε λειτουργία θέρμανσης (Hot) ή ψύξης (Col)
14 Poi εμφανίζεται τελεία δεκαδικού στις τιμές των mA, όπου 0 = δε μπαίνει τελεία
επιλογή σήματος εισόδου, όπου "1" για J, "2" για K, "3" για ΡΤ100 2 καλωδίων, "4" για ΡΤ100 3
15 SEn
καλωδίων, "5" για 4÷20 mA και "6" για 0÷20 mA
ένδειξη στο display που θέλουμε να αντιστοιχεί τα 0 mA ή τα 4 mA
16 iNL
ένδειξη στο display που θέλουμε να αντιστοιχεί τα 20 mA (βλ. χαρακτηριστικά)
17 iNH
alarm
βλάβη αισθητηρίου, αναβοσβήνει η ένδειξη όταν έχει over range θερμοκρασίας
1 OFL
εάν η ένδειξη παραμένει στην οθόνη, τότε το αισθητήριο ΡΤ100 δεν έχει συνδεθεί σωστά
2 r C.
Τα alarm απενεργοποιούνται αυτόματα όταν φύγει η αιτία ενεργοποίησης.
Προγραμματισμός των παραμέτρων
Πατάμε [ENTER] και η πρώτη παράμετρος απεικονίζεται, SΡ1. Με τα [
εναλλάσσουμε τις παραμέτρους. Στην παράμετρο Cod εισάγουμε τον αριθμό "22",
ώστε να αποκτήσουμε πρόσβαση σε όλες τις παραμέτρους.
Πατώντας [SET] απεικονίζεται η τιμή της παραμέτρου που θέλουμε να
μεταβάλλουμε. Εισάγουμε την τιμή που επιθυμούμε και επικυρώνουμε με το
[ENTER]. Πατώντας [SET] ακυρώνεται η τιμή που απεικονίζεται και επιστρέφει
στην απεικόνιση της παραμέτρου.
Πατώντας [ENTER] εξερχόμαστε από το μενού των παραμέτρων.
Άμεση ρύθμιση του SET POINT: εκτός του μενού των παραμέτρων, πατώντας [SET]
αναβοσβήνει η τελεία πάνω από το display του SV. Με τα [ ], [
την τιμή του.
min max def
-50 700 100
-50 +700 120
0 255 0
1 100 2
1 100 2
0 50 0
-20 +20 0
- - onF
- - oFF
- - oFF
- - 2SP
- - Hot
- - Hot
0 1 0
1 6 1
-99 0 1991
-90 2000 2001
], [ ]
] μεταβάλλουμε
Τεχνικά χαρακτηριστικά
Τροφοδοσία: 24VAC/DC 50/60Hz
Μέγιστη ισχύς λειτουργίας: 3W
Συνιστάται χρήση ασφάλειας τροφοδοσίας -
ασφάλειας τήξεως: 0.5Α (δεν περιλαμβάνεται)
UOM
Αναλογική είσοδος πολλαπλής επιλογής
°C
Ακρίβεια: 1 % ± 1 digit
°C
Δυο ρελέ 250VAC 10A resistive load, όπου το ένα
-
είναι με μεταγωγική επαφή
Θερμοκρασία λειτουργίας: -15÷+55°C
°C
Θερμοκρασία αποθήκευσης: -20÷+80 °C
°C
Η συσκευή μοντάρεται σε πρόσοψη πίνακα
°C
με οπή 45x45mm
Συνδεσμολογία με βισματούμενες κλέμες
°C
-
-
-
-
-
-
-
-
-
ΠΡΟΣΟΧΗ να μη δημιουργηθούν ισχυρές ηλεκτροστατικές εκφορτίσεις στις πλευρικές σχισμές της συσκευής και να μην εισέλθουν αιχμηρά αντικείμενα.
-
ΠΡΟΣΟΧΗ: διαχωρίστε τα καλώδια του σήματος εισόδου από τα καλώδια τροφοδοσίας προς αποφυγή τυχόν
ηλεκτρομαγνητικών διαταραχών. Ποτέ μη μεταφέρεται καλώδια τροφοδοσίας και σήματος στον ίδιο αγωγό.
Διαβάστε και φυλάξτε τις οδηγίες χρήσεως. Η συσκευή καλύπτεται από εγγύηση καλής λειτουργίας δύο ετών. Η εγγύηση ισχύει εφόσον έχουν τηρηθεί οι οδηγίες χρήσεως.
O έλεγχος και η επισκευή της συσκευής πρέπει να γίνεται από εξουσιοδοτημένο τεχνικό. Η εγγύηση καλύπτει μόνο την αντικατάσταση ή την επισκευή της συσκευή.
Rev 1.2 16102015 Η διατηρεί το δικαίωμα να αναπροσαρμόσει τα προϊόντα της χωρίς προειδοποίηση.
Λ. Μεσογείων 392 Αγ. Παρασκευή 15341 Τ:2106533730
ΡΤ100: πρέπει οι αντιστάσεις
R1 να είναι ίσες, μπορεί όμως
R1=R2
www.kiour.com
MADE IN GREECE
