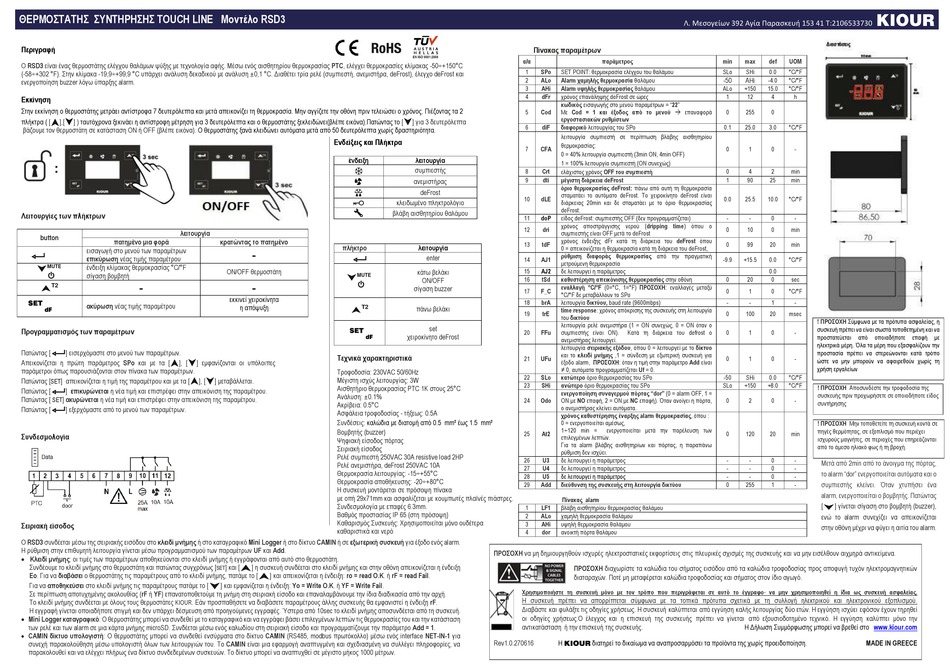

KIOUR TOUCH RSD3 Quick Start Manual

ΘΕΡΜΟΣΤΑΤΗΣ ΣΥΝΤΗΡΗΣΗΣ TOUCH LINE Μοντέλο RSD3
Περιγραφή
Ο RSD3 είναι ένας θερμοστάτης ελέγχου θαλάμων ψύξης με τεχνολογία αφής. Μέσω ενός αισθητηρίου θερμοκρασίας PTC, ελέγχει θερμοκρασίες κλίμακας -50÷+150°C
(-58÷+302 °F). Στην κλίμακα -19,9÷+99,9 °C υπάρχει ανάλυση δεκαδικού με ανάλυση ±0,1 °C. Διαθέτει τρία ρελέ (συμπιεστή, ανεμιστήρα, deFrost), έλεγχο deFrost και
ενεργοποίηση buzzer λόγω ύπαρξης alarm.
Εκκίνηση
Στην εκκίνηση ο θερμοστάτης μετράει αντίστροφα 7 δευτερόλεπτα και μετά απεικονίζει τη θερμοκρασία. Μην αγγίζετε την οθόνη πριν τελειώσει ο χρόνος. Πιέζοντας τα 2
πλήκτρα ( [ ],[ ] ) ταυτόχρονα ξεκινάει η αντίστροφη μέτρηση για 3 δευτερόλεπτα και ο θερμοστάτης ξεκλειδώνει(βλέπε εικόνα).Πατώντας το
βάζουμε τον θερμοστάτη σε κατάσταση ON ή OFF (βλέπε εικόνα). Ο θερμοστάτης ξανά κλειδώνει αυτόματα μετά από 50 δευτερόλεπτα χωρίς δραστηριότητα.
Λειτουργίες των πλήκτρων
λειτουργία
button
πατημένο μια φορά
εισαγωγή στο μενού των παραμέτρων
επικύρωση νέας τιμής παραμέτρου
ένδειξη κλίμακας θερμοκρασίας °C/°F
MUTE
σίγαση βομβητή
-
ακύρωση νέας τιμής παραμέτρου
Προγραμματισμός των παραμέτρων
Πατώντας [ ] εισερχόμαστε στο μενού των παραμέτρων.
Απεικονίζεται η πρώτη παράμετρος SPo και με τα [ ], [ ] εμφανίζονται οι υπόλοιπες
παράμετροι όπως παρουσιάζονται στον πίνακα των παραμέτρων.
Πατώντας [ ] απεικονίζεται η τιμή της παραμέτρου και με τα [ ], [
SET
Πατώντας [ ] επικυρώνεται η νέα τιμή και επιστρέφει στην απεικόνιση της παραμέτρου.
Πατώντας [ SET ] ακυρώνεται η νέα τιμή και επιστρέφει στην απεικόνιση της παραμέτρου.
Πατώντας [ ] εξερχόμαστε από το μενού των παραμέτρων.
Συνδεσμολογία
Σειριακή είσοδος
Ο RSD3 συνδέεται μέσω της σειριακής εισόδου στο κλειδί μνήμης ή στο καταγραφικό Mini Logger ή στο δίκτυο CAMIN ή σε εξωτερική συσκευή για έξοδο ενός alarm.
Η ρύθμιση στην επιθυμητή λειτουργία γίνεται μέσω προγραμματισμού των παραμέτρων UF και Add.
 Κλειδί μνήμης: οι τιμές των παραμέτρων αποθηκεύονται στο κλειδί μνήμης ή εγγράφονται από αυτό στο θερμοστάτη.
Συνδέουμε το κλειδί μνήμης στο θερμοστάτη και πατώντας συγχρόνως [
Eo. Για να διαβάσει ο θερμοστάτης τις παραμέτρους από το κλειδί μνήμης, πατάμε το [
Για να αποθηκεύσει στο κλειδί μνήμης τις παραμέτρους πατάμε το [
Σε περίπτωση αποτυχημένης ακολουθίας (rF ή YF) επανατοποθετούμε τη μνήμη στη σειριακή είσοδο και επαναλαμβάνουμε την ίδια διαδικασία από την αρχή.
Το κλειδί μνήμης συνδέεται με όλους τους θερμοστάτες . Εάν προσπαθήσετε να διαβάσετε παραμέτρους άλλης συσκευής θα εμφανιστεί η ένδειξη rF.
KIOUR
Η εγγραφή γίνεται οποιαδήποτε στιγμή και δεν υπάρχει δέσμευση από προηγούμενες εγγραφές. Ύστερα από 10sec το κλειδί μνήμης αποσυνδέεται από τη συσκευή.
 Mini Logger καταγραφικό: Ο θερμοστάτης μπορεί να συνδεθεί με το καταγραφικό και να εγγράφει βάσει επιλεγμένων λεπτών τις θερμοκρασίες του και την κατάσταση
των ρελέ και των alarm σε μια κάρτα μνήμης microSD. Συνδέεται μέσω ενός καλωδίου στη σειριακή είσοδο και προγραμματίζουμε την παράμετρο Add = 1.
 CAMIN δίκτυο υπολογιστή: Ο θερμοστάτης μπορεί να συνδεθεί ενσύρματα στο δίκτυο CAMIN (RS485, modbus πρωτόκολλο) μέσω ενός interface NET-IN-1 για
συνεχή παρακολούθηση μέσω υπολογιστή όλων των λειτουργιών του. Το CAMIN είναι μια εφαρμογή αναπτυγμένη και σχεδιασμένη να συλλέγει πληροφορίες, να
παρακολουθεί και να ελέγχει πλήρως ένα δίκτυο συνδεδεμένων συσκευών. Το δίκτυο μπορεί να αναπτυχθεί σε μέγιστο μήκος 1000 μέτρων.
Ενδείξεις και Πλήκτρα
ένδειξη
βλάβη αισθητηρίου θαλάμου
κρατώντας το πατημένο
πλήκτρο
-
ON/OFF θερμοστάτη
-
εκκινεί χειροκίνητα
η απόψυξη
Τεχνικά χαρακτηριστικά
Τροφοδοσία: 230VAC 50/60Hz
] μεταβάλλεται. Μέγιστη ισχύς λειτουργίας: 3W
Αισθητήριο θερμοκρασίας PTC 1K στους 25°C
Ανάλυση: ±0.1%
Ακρίβεια: 0.5°C
Ασφάλεια τροφοδοσίας - τήξεως: 0.5Α
Συνδέσεις: καλώδια με διατομή από 0.5 mm² έως 1.5 mm²
Βομβητής (buzzer)
Ψηφιακή είσοδος πόρτας
Σειριακή είσοδος
Ρελέ συμπιεστή 250VAC 30A resistive load 2HP
Ρελέ ανεμιστήρα, deFrost 250VAC 10A
Θερμοκρασία λειτουργίας: -15÷+55°C
Θερμοκρασία αποθήκευσης: -20÷+80°C
Η συσκευή μοντάρεται σε πρόσοψη πίνακα
με οπή 29x71mm και ασφαλίζεται με κουμπωτές πλαϊνές πιάστρες.
Συνδεσμολογία με επαφές 6.3mm.
Βαθμός προστασίας IP 65 (στη πρόσοψη)
Καθαρισμός Συσκευής: Χρησιμοποιείται μόνο ουδέτερα
καθαριστικά και νερό
] και [ ] η συσκευή συνδέεται στο κλειδί μνήμης και στην οθόνη απεικονίζεται η ένδειξη
SET
] και απεικονίζεται η ένδειξη: ro = read O.K. ή rF = read Fail.
] και εμφανίζεται η ένδειξη: Yo = Write Ο.K. ή YF = Write Fail.
Πίνακας παραμέτρων
α/α
1 SΡo SET POINT: θερμοκρασία ελέγχου του θαλάμου
2 ALo Alarm χαμηλής θερμοκρασία θαλάμου
3 AΗi Alarm υψηλής θερμοκρασίας θαλάμου
4 dFr χρόνος επανάληψης deFrost σε ώρες
κωδικός εισαγωγής στο μενού παραμέτρων = "22"
5 Cod Με Cod = 1 και έξοδος από το μενού  επαναφορά
εργοστασιακών ρυθμίσεων
[ ] για 3 δευτερόλεπτα
6 diF διαφορικό λειτουργίας του SPο
λειτουργία συμπιεστή σε περίπτωση βλάβης αισθητηρίου
θερμοκρασίας:
7 CFA
0 = 40% λειτουργία συμπιεστή (3min ΟΝ, 4min OFF)
λειτουργία
1 = 100% λειτουργία συμπιεστή (ΟΝ συνεχώς)
συμπιεστής
8 Crt
ελάχιστος χρόνος OFF του συμπιεστή
9 dti μέγιστη διάρκεια deFrost
ανεμιστήρας
όριο θερμοκρασίας deFrost: πάνω από αυτή τη θερμοκρασία
deFrost
σταματάει το αυτόματο deFrost. Το χειροκίνητο deFrost είναι
10 dLΕ
κλειδωμένο πληκτρολόγιο
διάρκειας 20min και δε σταματάει με το όριο θερμοκρασίας
deFrost.
11 doP είδος deFrost: συμπιεστής OFF (δεν προγραμματίζεται)
χρόνος αποστράγγισης νερού (dripping time) όπου ο
12 dri
συμπιεστής είναι OFF μετά το deFrost
χρόνος ένδειξης dFr κατά τη διάρκεια του deFrost όπου
13 tdF
λειτουργία
0 = απεικονίζεται η θερμοκρασία κατά τη διάρκεια του deFrost,
ρύθμιση διαφοράς θερμοκρασίας από την πραγματική
enter
14 ΑJ1
μετρούμενη θερμοκρασία
15 ΑJ2 δε λειτουργεί η παράμετρος
κάτω βελάκι
16 tSd καθυστέρηση απεικόνισης θερμοκρασίας στην οθόνη
ΟΝ/ΟFF
εναλλαγή °C/°F (0=°C, 1=°F) ΠΡΟΣΟΧΗ: εναλλαγές μεταξύ
σίγαση buzzer
17 F_C
°C/°F δε μεταβάλλουν το SPo
18 brA λειτουργία δικτύου, baud rate (9600mbps)
πάνω βελάκι
time response: χρόνος απόκρισης της συσκευής στη λειτουργία
19 trE
του δικτύου
λειτουργία ρελέ ανεμιστήρα (1 = ON συνεχώς, 0 = ΟΝ όταν ο
set
20 FFu συμπιεστής είναι ΟΝ).
χειροκίνητο deFrost
ανεμιστήρας λειτουργεί.
λειτουργία σειριακής εξόδου, όπου 0 = λειτουργεί με το δίκτυο
και το κλειδί μνήμης ,1 = σύνδεση με εξωτερική συσκευή για
21 UFu
έξοδο alarm, ΠΡΟΣΟΧΗ: όταν η τιμή στην παράμετρο Add είναι
≠ 0, αυτόματα προγραμματίζεται Uf = 0.
22 SLo κατώτερο όριο θερμοκρασίας του SPο
23 SΗi ανώτερο όριο θερμοκρασίας του SPο
ενεργοποίηση συναγερμού πόρτας "dor" (0 = alarm OFF, 1 =
24 Odo ON με ΝO επαφή, 2 = ΟΝ με NC επαφή). Όταν ανοίγει η πόρτα,
ο ανεμιστήρας κλείνει αυτόματα.
χρόνος καθυστέρησης έναρξης alarm θερμοκρασίας, όπου :
0 = ενεργοποιείται αμέσως,
1÷120 min =
25 At2
επιλεγμένων λεπτών.
Για τα alarm βλάβης αισθητηρίων και πόρτας, η παραπάνω
ρύθμιση δεν ισχύει.
26 U3 δε λειτουργεί η παράμετρος
27 U4 δε λειτουργεί η παράμετρος
28 U5 δε λειτουργεί η παράμετρος
29 Add διεύθυνση της συσκευής στη λειτουργία δικτύου
Πίνακας alarm
1 LF1 βλάβη αισθητηρίου θερμοκρασίας θαλάμου
2 ΑLo χαμηλή θερμοκρασία θαλάμου
3 AΗi υψηλή θερμοκρασία θαλάμου
4 dοr ανοικτή πόρτα θαλάμου
ΠΡΟΣΟΧΗ να μη δημιουργηθούν ισχυρές ηλεκτροστατικές εκφορτίσεις στις πλευρικές σχισμές της συσκευής και να μην εισέλθουν αιχμηρά αντικείμενα.
ΠΡΟΣΟΧΗ διαχωρίστε τα καλώδια του σήματος εισόδου από τα καλώδια τροφοδοσίας προς αποφυγή τυχόν ηλεκτρομαγνητικών
διαταραχών. Ποτέ μη μεταφέρεται καλώδια τροφοδοσίας και σήματος στον ίδιο αγωγό.
Χρησιμοποιήστε τη συσκευή μόνο με τον τρόπο που περιγράφεται σε αυτό το έγγραφο· να μην χρησιμοποιηθεί η ίδια ως συσκευή ασφαλείας.
Η συσκευή πρέπει να απορρίπτεται σύμφωνα με τα τοπικά πρότυπα σχετικά με τη συλλογή ηλεκτρικού και ηλεκτρονικού εξοπλισμού.
Διαβάστε και φυλάξτε τις οδηγίες χρήσεως. Η συσκευή καλύπτεται από εγγύηση καλής λειτουργίας δύο ετών. Η εγγύηση ισχύει εφόσον έχουν τηρηθεί
οι οδηγίες χρήσεως.O έλεγχος και η επισκευή της συσκευής πρέπει να γίνεται από εξουσιοδοτημένο τεχνικό. Η εγγύηση καλύπτει μόνο την
αντικατάσταση ή την επισκευή της συσκευής.
Rev1.0.270616 Η
Λ. Μεσογείων 392 Αγία Παρασκευή 153 41 Τ:2106533730
παράμετρος min max def
SLo SHi 0.0
-50 AHi -4.0
ALo +150 15.0
1 12 4
0 255 0
0.1 25.0 3.0
0 1 0
0 4 2
1 90 25
0.0 25.5 10.0
- - 0
0 10 0
0 99 20
-9.9 +15.5 0.0
0.0
0 20 0
0 1 0
- - 1
0 100 20
Κατά τη διάρκεια του defrost ο 0 1 0
0 1 0
-50 SHi 0.0
SLo +150 +8.0
0 2 0
ενεργοποιείται μετά την παρέλευση των
0 120 20
- - 0
- - 0
- - 0
0 255 1
Η Δήλωση Συμμόρφωσης μπορεί να βρεθεί στο
διατηρεί το δικαίωμα να αναπροσαρμόσει τα προϊόντα της χωρίς προειδοποίηση.
UOM
°C/°F
°C/°F
°C/°F
h
°C/°F
-
min
min
°C/°F
-
min
min
°C/°F
sec
°C/°F
-
msec
! ΠΡΟΣΟΧΗ Σύμφωνα με τα πρότυπα ασφαλείας, η
συσκευή πρέπει να είναι σωστά τοποθετημένη και να
-
προστατεύεται από οποιαδήποτε επαφή με
ηλεκτρικά μέρη. Όλα τα μέρη που εξασφαλίζουν την
προστασία πρέπει να στερεώνονται κατά τρόπο
-
ώστε να μην μπορούν να αφαιρεθούν χωρίς τη
χρήση εργαλείων
°C/°F
°C/°F
! ΠΡΟΣΟΧΗ Αποσυνδέστε την τροφοδοσία της
συσκευής πριν προχωρήσετε σε οποιοδήποτε είδος
-
συντήρησης
! ΠΡΟΣΟΧΗ Μην τοποθετείτε τη συσκευή κοντά σε
πηγές θερμότητας, σε εξοπλισμό που περιέχει
min
ισχυρούς μαγνήτες, σε περιοχές που επηρεάζονται
από το άμεσο ηλιακό φως ή τη βροχή.
-
Μετά από 2min από το άνοιγμα της πόρτας,
-
το alarm "dor" ενεργοποιείται αυτόματα και ο
-
- συμπιεστής κλείνει. Όταν χτυπήσει ένα
alarm, ενεργοποιείται ο βομβητής. Πατώντας
[ ] γίνεται σίγαση στο βομβητή (buzzer),
ενώ το alarm συνεχίζει να απεικονίζεται
στην οθόνη μέχρι να φύγει η αιτία του alarm.
