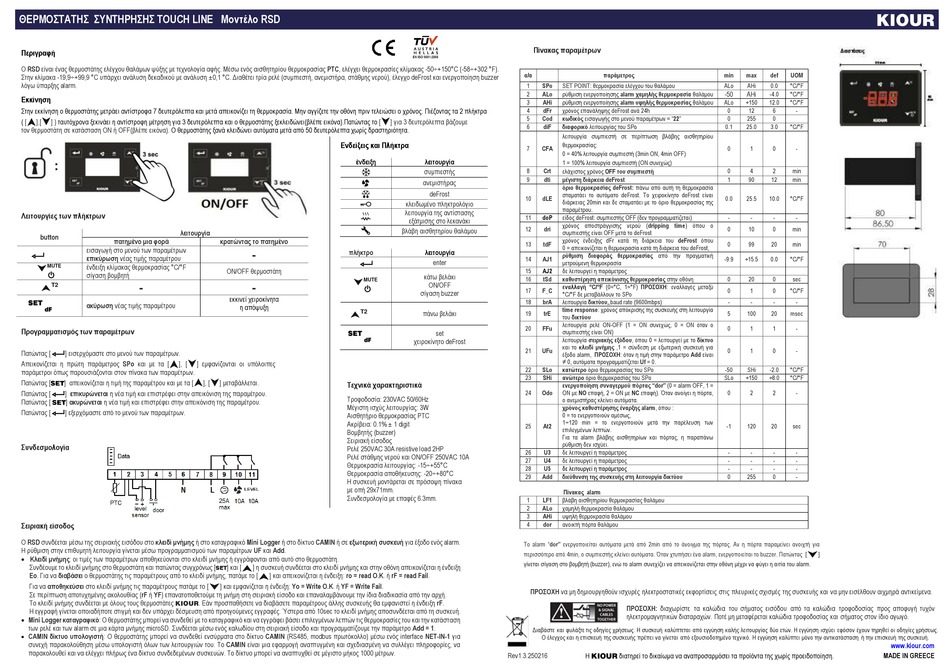

KIOUR TOUCH LINE RSD Manual

ΘΕΡΜΟΣΤΑΤΗΣ ΣΥΝΤΗΡΗΣΗΣ TOUCH LINE Μοντέλο RSD
Περιγραφή
Ο RSD είναι ένας θερμοστάτης ελέγχου θαλάμων ψύξης με τεχνολογία αφής. Μέσω ενός αισθητηρίου θερμοκρασίας PTC, ελέγχει θερμοκρασίες κλίμακας -50÷+150°C (-58÷+302 °F).
Στην κλίμακα -19,9÷+99,9 °C υπάρχει ανάλυση δεκαδικού με ανάλυση ±0,1 °C. Διαθέτει τρία ρελέ (συμπιεστή, ανεμιστήρα, στάθμης νερού), έλεγχο deFrost και ενεργοποίηση buzzer
λόγω ύπαρξης alarm.
Εκκίνηση
Στην εκκίνηση ο θερμοστάτης μετράει αντίστροφα 7 δευτερόλεπτα και μετά απεικονίζει τη θερμοκρασία. Μην αγγίζετε την οθόνη πριν τελειώσει ο χρόνος. Πιέζοντας τα 2 πλήκτρα
( [ ],[ ] ) ταυτόχρονα ξεκινάει η αντίστροφη μέτρηση για 3 δευτερόλεπτα και ο θερμοστάτης ξεκλειδώνει(βλέπε εικόνα).Πατώντας το
τον θερμοστάτη σε κατάσταση ON ή OFF(βλέπε εικόνα). Ο θερμοστάτης ξανά κλειδώνει αυτόματα μετά από 50 δευτερόλεπτα χωρίς δραστηριότητα.
Λειτουργίες των πλήκτρων
λειτουργία
button
πατημένο μια φορά
εισαγωγή στο μενού των παραμέτρων
επικύρωση νέας τιμής παραμέτρου
ένδειξη κλίμακας θερμοκρασίας °C/°F
MUTE
σίγαση βομβητή
T2 -
ακύρωση νέας τιμής παραμέτρου
Προγραμματισμός των παραμέτρων
Πατώντας [ ] εισερχόμαστε στο μενού των παραμέτρων.
Απεικονίζεται η πρώτη παράμετρος SPo και με τα [ ], [ ] εμφανίζονται οι υπόλοιπες
παράμετροι όπως παρουσιάζονται στον πίνακα των παραμέτρων.
Πατώντας [ ] απεικονίζεται η τιμή της παραμέτρου και με τα [
Πατώντας [ ] επικυρώνεται η νέα τιμή και επιστρέφει στην απεικόνιση της παραμέτρου.
Πατώντας [ ] ακυρώνεται η νέα τιμή και επιστρέφει στην απεικόνιση της παραμέτρου.
Πατώντας [ ] εξερχόμαστε από το μενού των παραμέτρων.
Συνδεσμολογία
Σειριακή είσοδος
Ο RSD συνδέεται μέσω της σειριακής εισόδου στο κλειδί μνήμης ή στο καταγραφικό Mini Logger ή στο δίκτυο CAMIN ή σε εξωτερική συσκευή για έξοδο ενός alarm.
Η ρύθμιση στην επιθυμητή λειτουργία γίνεται μέσω προγραμματισμού των παραμέτρων UF και Add.
 Κλειδί μνήμης: οι τιμές των παραμέτρων αποθηκεύονται στο κλειδί μνήμης ή εγγράφονται από αυτό στο θερμοστάτη.
Συνδέουμε το κλειδί μνήμης στο θερμοστάτη και πατώντας συγχρόνως [
Eo. Για να διαβάσει ο θερμοστάτης τις παραμέτρους από το κλειδί μνήμης, πατάμε το [
Για να αποθηκεύσει στο κλειδί μνήμης τις παραμέτρους πατάμε το [
Σε περίπτωση αποτυχημένης ακολουθίας (rF ή YF) επανατοποθετούμε τη μνήμη στη σειριακή είσοδο και επαναλαμβάνουμε την ίδια διαδικασία από την αρχή.
Το κλειδί μνήμης συνδέεται με όλους τους θερμοστάτες . Εάν προσπαθήσετε να διαβάσετε παραμέτρους άλλης συσκευής θα εμφανιστεί η ένδειξη rF.
Η εγγραφή γίνεται οποιαδήποτε στιγμή και δεν υπάρχει δέσμευση από προηγούμενες εγγραφές. Ύστερα από 10sec το κλειδί μνήμης αποσυνδέεται από τη συσκευή.
 Mini Logger καταγραφικό: Ο θερμοστάτης μπορεί να συνδεθεί με το καταγραφικό και να εγγράφει βάσει επιλεγμένων λεπτών τις θερμοκρασίες του και την κατάσταση
των ρελέ και των alarm σε μια κάρτα μνήμης microSD. Συνδέεται μέσω ενός καλωδίου στη σειριακή είσοδο και προγραμματίζουμε την παράμετρο Add = 1.
 CAMIN δίκτυο υπολογιστή: Ο θερμοστάτης μπορεί να συνδεθεί ενσύρματα στο δίκτυο CAMIN (RS485, modbus πρωτόκολλο) μέσω ενός interface NET-IN-1 για
συνεχή παρακολούθηση μέσω υπολογιστή όλων των λειτουργιών του. Το CAMIN είναι μια εφαρμογή αναπτυγμένη και σχεδιασμένη να συλλέγει πληροφορίες, να
παρακολουθεί και να ελέγχει πλήρως ένα δίκτυο συνδεδεμένων συσκευών. Το δίκτυο μπορεί να αναπτυχθεί σε μέγιστο μήκος 1000 μέτρων.
[
Ενδείξεις και Πλήκτρα
ένδειξη
κρατώντας το πατημένο
πλήκτρο
-
ON/OFF θερμοστάτη
-
εκκινεί χειροκίνητα
η απόψυξη
], [ ] μεταβάλλεται.
Τεχνικά χαρακτηριστικά
Τροφοδοσία: 230VAC 50/60Hz
Μέγιστη ισχύς λειτουργίας: 3W
Αισθητήριο θερμοκρασίας PTC
Ακρίβεια: 0.1% ± 1 digit
Βομβητής (buzzer)
Σειριακή είσοδος
Ρελέ 250VAC 30A resistive load 2HP
Ρελέ στάθμης νερού και ON/OFF 250VAC 10A
Θερμοκρασία λειτουργίας: -15÷+55°C
Θερμοκρασία αποθήκευσης: -20÷+80°C
Η συσκευή μοντάρεται σε πρόσοψη πίνακα
με οπή 29x71mm.
Συνδεσμολογία με επαφές 6.3mm.
] και [ ] η συσκευή συνδέεται στο κλειδί μνήμης και στην οθόνη απεικονίζεται η ένδειξη
SET
] και απεικονίζεται η ένδειξη: ro = read O.K. ή rF = read Fail.
] και εμφανίζεται η ένδειξη: Yo = Write Ο.K. ή YF = Write Fail.
Πίνακας παραμέτρων
α/α
1 SΡo SET POINT: θερμοκρασία ελέγχου του θαλάμου
2 ALo ρύθμιση ενεργοποίησης alarm χαμηλής θερμοκρασία θαλάμου
3 AΗi ρύθμιση ενεργοποίησης alarm υψηλής θερμοκρασίας θαλάμου
4 dFr χρόνος επανάληψης deFrost ανά 24h
5 Cod κωδικός εισαγωγής στο μενού παραμέτρων = "22"
] για 3 δευτερόλεπτα βάζουμε
6 diF διαφορικό λειτουργίας του SPο
λειτουργία συμπιεστή σε περίπτωση βλάβης αισθητηρίου
θερμοκρασίας:
7 CFA
0 = 40% λειτουργία συμπιεστή (3min ΟΝ, 4min OFF)
λειτουργία
1 = 100% λειτουργία συμπιεστή (ΟΝ συνεχώς)
συμπιεστής 8 Crt ελάχιστος χρόνος OFF του συμπιεστή
9 dti μέγιστη διάρκεια deFrost
ανεμιστήρας
όριο θερμοκρασίας deFrost: πάνω από αυτή τη θερμοκρασία
deFrost
σταματάει το αυτόματο deFrost. Το χειροκίνητο deFrost είναι
10 dLΕ
διάρκειας 20min και δε σταματάει με το όριο θερμοκρασίας της
κλειδωμένο πληκτρολόγιο
παραμέτρου.
λειτουργία της αντίστασης
11 doP είδος deFrost: συμπιεστής OFF (δεν προγραμματίζεται)
εξάτμισης στο λεκανάκι
χρόνος αποστράγγισης νερού (dripping time) όπου ο
12 dri
βλάβη αισθητηρίου θαλάμου
συμπιεστής είναι OFF μετά το deFrost
χρόνος ένδειξης dFr κατά τη διάρκεια του deFrost όπου
13 tdF
0 = απεικονίζεται η θερμοκρασία κατά τη διάρκεια του deFrost,
λειτουργία
ρύθμιση διαφοράς θερμοκρασίας από την πραγματική
14 ΑJ1
enter
μετρούμενη θερμοκρασία
15 ΑJ2 δε λειτουργεί η παράμετρος
κάτω βελάκι
16 tSd καθυστέρηση απεικόνισης θερμοκρασίας στην οθόνη
ΟΝ/ΟFF
εναλλαγή °C/°F (0=°C, 1=°F) ΠΡΟΣΟΧΗ: εναλλαγές μεταξύ
17 F_C
σίγαση buzzer
°C/°F δε μεταβάλλουν το SPo
18 brA λειτουργία δικτύου,,baud rate (9600mbps)
time response: χρόνος απόκρισης της συσκευής στη λειτουργία
πάνω βελάκι 19 trE
του δικτύου
λειτουργία ρελέ ON-OFF (1 = ON συνεχώς, 0 = ΟΝ όταν ο
20 FFu
συμπιεστής είναι ΟΝ)
set
λειτουργία σειριακής εξόδου, όπου 0 = λειτουργεί με το δίκτυο
χειροκίνητο deFrost
και το κλειδί μνήμης ,1 = σύνδεση με εξωτερική συσκευή για
21 UFu
έξοδο alarm, ΠΡΟΣΟΧΗ: όταν η τιμή στην παράμετρο Add είναι
≠ 0, αυτόματα προγραμματίζεται Uf = 0.
22 SLo κατώτερο όριο θερμοκρασίας του SPο
23 SΗi ανώτερο όριο θερμοκρασίας του SPο
ενεργοποίηση συναγερμού πόρτας "dor" (0 = alarm OFF, 1 =
24 Odo ON με ΝO επαφή, 2 = ΟΝ με NC επαφή). Όταν ανοίγει η πόρτα,
ο ανεμιστήρας κλείνει αυτόματα.
χρόνος καθυστέρησης έναρξης alarm, όπου :
0 = το ενεργοποιούν αμέσως,
1÷120 min = το ενεργοποιούν μετά την παρέλευση των
25 At2
επιλεγμένων λεπτών.
Για τα alarm βλάβης αισθητηρίων και πόρτας, η παραπάνω
ρύθμιση δεν ισχύει.
26 U3 δε λειτουργεί η παράμετρος
27 U4 δε λειτουργεί η παράμετρος
28 U5 δε λειτουργεί η παράμετρος
29 Add διεύθυνση της συσκευής στη λειτουργία δικτύου
Πίνακας alarm
1 LF1 βλάβη αισθητηρίου θερμοκρασίας θαλάμου
2 ΑLo χαμηλή θερμοκρασία θαλάμου
3 AΗi υψηλή θερμοκρασία θαλάμου
4 dοr ανοικτή πόρτα θαλάμου
To alarm "dor" ενεργοποιείται αυτόματα μετά από 2min από το άνοιγμα της πόρτας. Αν η πόρτα παραμείνει ανοιχτή για
περισσότερο από 4min, ο συμπιεστής κλείνει αυτόματα. Όταν χτυπήσει ένα alarm, ενεργοποιείται το buzzer. Πατώντας
γίνεται σίγαση στο βομβητή (buzzer), ενώ το alarm συνεχίζει να απεικονίζεται στην οθόνη μέχρι να φύγει η αιτία του alarm.
ΠΡΟΣΟΧΗ να μη δημιουργηθούν ισχυρές ηλεκτροστατικές εκφορτίσεις στις πλευρικές σχισμές της συσκευής και να μην εισέλθουν αιχμηρά αντικείμενα.
Διαβάστε και φυλάξτε τις οδηγίες χρήσεως. Η συσκευή καλύπτεται από εγγύηση καλής λειτουργίας δύο ετών. Η εγγύηση ισχύει εφόσον έχουν τηρηθεί οι οδηγίες χρήσεως.
O έλεγχος και η επισκευή της συσκευής πρέπει να γίνεται από εξουσιοδοτημένο τεχνικό. Η εγγύηση καλύπτει μόνο την αντικατάσταση ή την επισκευή της συσκευή.
Rev1.3.250216
παράμετρος min max
ALo AHi
-50 AHi
ALo +150
0 12
0 255
0.1 25.0
0 1
0 4
1 90
0.0 25.5
- -
0 10
0 99
-9.9 +15.5
0 20
0 1
- -
5 100
0 1
0 1
-50 SHi
SLo +150
0 2
-1 120
- -
- -
- -
0 255
ΠΡΟΣΟΧΗ: διαχωρίστε τα καλώδια του σήματος εισόδου από τα καλώδια τροφοδοσίας προς αποφυγή τυχόν
ηλεκτρομαγνητικών διαταραχών. Ποτέ μη μεταφέρεται καλώδια τροφοδοσίας και σήματος στον ίδιο αγωγό.
Η διατηρεί το δικαίωμα να αναπροσαρμόσει τα προϊόντα της χωρίς προειδοποίηση.
def UOM
0.0 °C/°F
-4.0 °C/°F
12.0 °C/°F
6 -
0
3.0 °C/°F
0 -
2 min
12 min
10.0 °C/°F
- -
0 min
20 min
0.0 °C/°F
0 sec
0 °C/°F
- -
20 msec
1 -
0 -
-2.0 °C/°F
+8.0 °C/°F
2 -
20 sec
- -
- -
- -
0 -
[ ]
www.kiour.com
MADE IN GREECE
