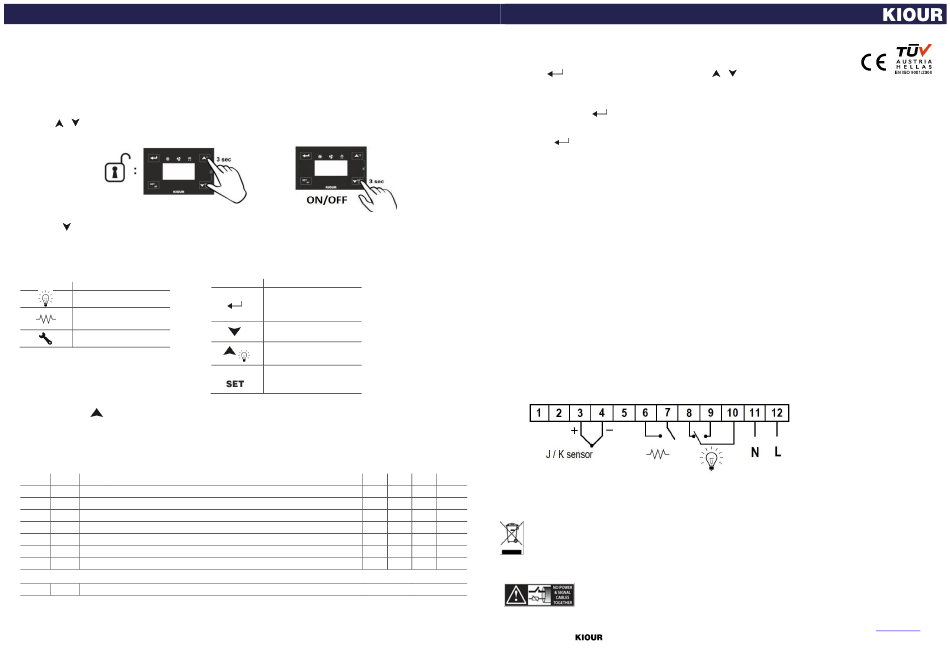

ΘΕΡΜΟΣΤΑΤΗΣ Μοντέλο SR2 230VAC
Περιγραφή
Ο SR2 είναι ένας θερμοστάτης με τεχνολογία αφής. Μέσω μιας αναλογικής εισόδου για αισθητήριο τύπου J (κλίμακας -200÷+950 °C) ή τύπου K (κλίμακας 0÷950 °C) ελέγχει
ένα ρελέ με μια επαφή. Διαθέτει ένα επιπλέον ρελέ για τον έλεγχο της λάμπας του θαλάμου.
Εκκίνηση
Στην εκκίνηση ο θερμοστάτης μετράει αντίστροφα 7 δευτερόλεπτα και μετά απεικονίζει τη θερμοκρασία. Μην αγγίζετε την οθόνη πριν τελειώσει ο χρόνος. Πιέζοντας τα 2
πλήκτρα ( [ ], [ ] ) ταυτόχρονα ξεκινάει η αντίστροφη μέτρηση για 3 δευτερόλεπτα και ο θερμοστάτης ξεκλειδώνει (εικόνα).
ΟΝ/ΟFF συσκευής
Πατώντας το [ ] για 3 δευτερόλεπτα βάζουμε τον θερμοστάτη σε κατάσταση ON ή OFF (εικόνα).
Ενδείξεις και Πλήκτρα
ένδειξη λειτουργία
λάμπα
αντίσταση
βλάβη αισθητηρίου θαλάμου
Ενεργοποίηση της λάμπας του θαλάμου
Κρατάμε πατημένο το [ ] για 3 sec, το ρελέ της λάμπας κλείνει, η λάμπα ανάβει και παραμένει αναμμένη για 15 sec.
Πίνακας Παραμέτρων
α/α παράμετρος
σημείο ελέγχου θερμοκρασίας SET POINT 1
1 SP1
κωδικός = "22" επιτρέπεται η πρόσβαση στις επόμενες παραμέτρους
2 Cod
διαφορικό λειτουργίας ρελέ του SP1
3 dF1
δε χρησιμοποιείται
4 C_I
ρύθμιση μηδενός του αισθητηρίου
5 OAJ
ορίζει εάν το ρελέ του SP1 θα λειτουργήσει ON-OFF (Con=0) ή σε PID (Con=1) κατάσταση
6 Con
επιλογή αισθητηρίου θερμοκρασίας, όπου (SEn=1) για J, (SEn=2) για K
7 SEn
alarm
βλάβη αισθητηρίου θερμοκρασίας θαλάμου
1 OFL
Το alarm απενεργοποιείται αυτόματα όταν φύγει η αιτία ενεργοποίησης.
πλήκτρο λειτουργία
enter
είσοδος στο μενού παραμέτρων
επικύρωση νέας τιμής
παραμέτρου
κάτω βελάκι
πάνω βελάκι
ενεργοποίηση λάμπας
set
ακύρωση νέας τιμής
παραμέτρου
min max
-98 995
0 255
1 150
-50 +50
0 1
1 2
Προγραμματισμός των παραμέτρων
Πατάμε [ ] και η πρώτη παράμετρος απεικονίζεται, SΡ1. Με τα [
παράμετρο Cod εισάγουμε τον αριθμό "22", ώστε να αποκτήσουμε πρόσβαση σε όλες τις παραμέτρους.
Πατώντας [SET] απεικονίζεται η τιμή της παραμέτρου που θέλουμε να μεταβάλλουμε. Εισάγουμε την τιμή που επιθυμούμε
και επικυρώνουμε με το [
της παραμέτρου.
Πατώντας [ ] εξερχόμαστε από το μενού των παραμέτρων.
Τεχνικά χαρακτηριστικά
Τροφοδοσία: 230VAC 50/60Hz
Μέγιστη ισχύς λειτουργίας: 3W
Συνιστάται χρήση ασφάλειας τροφοδοσίας -
ασφάλειας τήξεως: 0.5Α (δεν περιλαμβάνεται)
Αναλογική είσοδος αισθητηρίου J / K
Ακρίβεια: 1 % ± 1 digit
Δυο ρελέ 250VAC 10A resistive load, όπου το ένα
είναι με μεταγωγική επαφή
Θερμοκρασία λειτουργίας: -15÷+55°C
Θερμοκρασία αποθήκευσης: -20÷+80 °C
Η συσκευή μοντάρεται σε πρόσοψη πίνακα
με οπή 28x71mm
Συνδεσμολογία με κλέμες
Συνδεσμολογία
SR2 Μ.μ.
100 °C
0 -
2 °C
0 °C
0 -
1 -
ΠΡΟΣΟΧΗ να μη δημιουργηθούν ισχυρές ηλεκτροστατικές εκφορτίσεις στις πλευρικές σχισμές της συσκευής και να μην εισέλθουν αιχμηρά αντικείμενα.
ΠΡΟΣΟΧΗ: διαχωρίστε τα καλώδια του σήματος εισόδου από τα καλώδια τροφοδοσίας προς αποφυγή τυχόν
ηλεκτρομαγνητικών διαταραχών. Ποτέ μη μεταφέρεται καλώδια τροφοδοσίας και σήματος στον ίδιο αγωγό.
Διαβάστε και φυλάξτε τις οδηγίες χρήσεως. Η συσκευή καλύπτεται από εγγύηση καλής λειτουργίας δύο ετών. Η εγγύηση ισχύει εφόσον έχουν τηρηθεί οι οδηγίες χρήσεως.
O έλεγχος και η επισκευή της συσκευής πρέπει να γίνεται από εξουσιοδοτημένο τεχνικό. Η εγγύηση καλύπτει μόνο την αντικατάσταση ή την επισκευή της συσκευή.
Rev 1.0.40716 Η
], [ ] εναλλάσσουμε τις παραμέτρους. Στην
]. Πατώντας [SET] ακυρώνεται η τιμή που απεικονίζεται και επιστρέφει στην απεικόνιση
διατηρεί το δικαίωμα να αναπροσαρμόσει τα προϊόντα της χωρίς προειδοποίηση.
