EBECO T-18 Installation Instructions

SV
Monteringsanvisning
An/avslutningssats T-18
E 89 604 11
Satsinnehåll:
2 st 3 mm svarta krympslangar
1 st 5 mm grön/gul krympslang
2 st 9 mm svarta krympslangar
1 st krympslanghylsa
1 st packning Ø20 mm,
för M25 förskruvning.
1 st skylt värmekabelanläggning
Montering avslutningsände
1. Avisolera yttermanteln 20mm.
2. Dra bak jordflätan så långt som möjligt.
Kontrollera att inte ledarna har kontakt
med varandra. Trä på 9 mm krympslang
och värm med varmluftspistol. Kläm i hop
den del av krympslangen som ligger utan-
för kabeln med en flacktång så att limmet
tränger ut.
3. För tillbaka jordflätan över den med
krympslang försedda kabeländan. Linda
ett varv eltejp över jordflätan för att fixera
den. Trä på krympslanghylsan och värm
så att limmet tränger ut. Börja värma från
spetsen.
NO
Monteringsanvisning
Til-/avslutningssett T-18
E 89 604 11 / EL 11 030 23
Satsinnhold:
2 stk 3 mm svart krympslanger
1 stk 5 mm gul/grøn krympslange
2 stk 9 mm svart krympslange
1 stk krympslangehylse
1 stk pakning Ø20 mm,
for M25 skrukobling.
1 stk varmekabel skilt
Montering avsluttningsende
1. Avisoler ytterkappe med 20mm.
2. Dra tilbake jordfletten så langt som mu-
lig, kontroller at ikke lederne er i kontakt
med hverandre. Tre på 9 mm krympslange
og varm med varme-luftpistol. Klem sam-
men med nebb-tang slik at limet trenger
ut.
3. Før tilbake jordfletten over den isole-
rende enden med krympslangen. Isoler
med el-tape med et par runder rundt
jordfletten. Tre på krymp-slangehylsen
og varm slik at limet trenger ut. Begynn å
varme fra spissen.
1.
An-avsl-sats_T-18_8960411_240619_stående A4.indd 1 An-avsl-sats_T-18_8960411_240619_stående A4.indd 1
EN
Installation instruction
Connection/termination kit T-18
E 89 604 11
Contents of the kit:
2 pc 3mm black shrinking tube
1 pc 5 mm green/yellow shrinking tube
2 pc 9 mm black shrinking tube
1 pc end shrink cap
1 pc gasket Ø20 mm,
for M25 screw connection.
1 pc heating cable sign
Instructions installation end

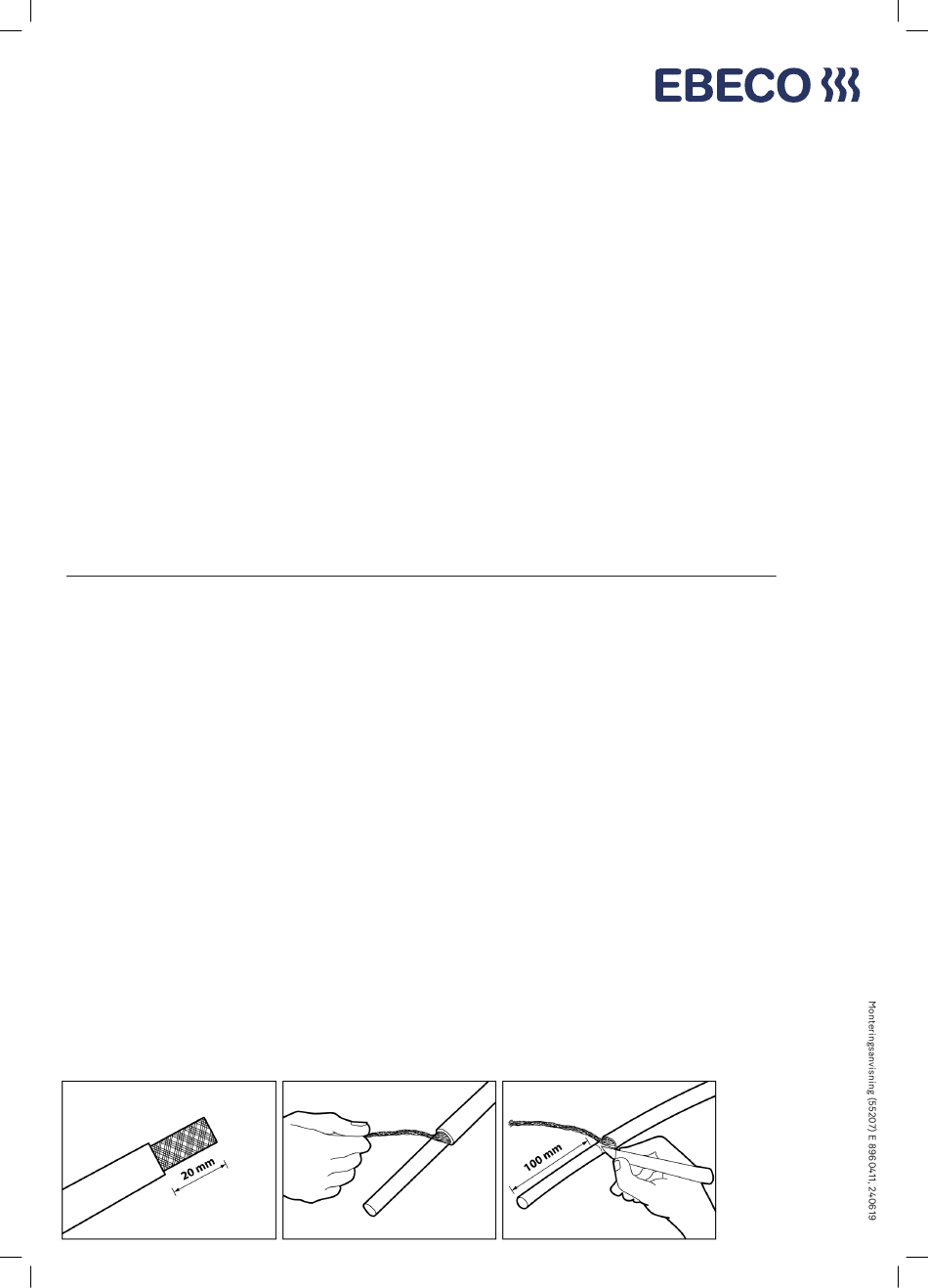

1. Strip the outer sheath 20 mm.
2. Push back the earth braid as far as pos-
sible. Make sure the conductors are not
touching each other. Slide over 9 mm shrin-
king tube and heat with a hot-air gun. Pinch
together the part of the shrinking tube that
lies outside of the cable using flat pliers so
that the adhesive is forced out.
3. Pull the earth braid back over the shrin-
king tube clad cable end. Wind a single turn
of insulation tape over the earth braid to
secure it. Thread on the end shrink cap and
heat so the adhesive is forced out. Start
heating from the tip.
FI
Käyttöohje
Kytkentä-/irtikytkentäsarja T-18
E 89 604 11 / SNRO 81 761 45
Pakkauksen sisältö:
2 kpl 3 mm musta kutisteletkua
1 kpl 5 mm ke/vi kutisteletku
2 kpl 9 mm musta kutisteletkua
1 kpl kutistepäätetulppa
1 kpl tiiviste Ø20 mm,
M25 ruuviliitokselle.
1 kpl kilpi
Loppupäätteen asennus
1. Kuori ulkovaippa 20mm.
2. Vedä palmikkosuoja taaksepäin ul-
ko-vaipan päälle. Tarkista ettei johtimet
eivät kosketa toisiinsa. Pujota 9 mm
kutisteletku ja lämmitä kuumailma-pu-
haltimella. Purista lattapihdeillä kaapelin
ulkopuolelle oleva tyhjä kutisteletkun pää
niin että liima pursuaa ulos.
3. Oikaise palmikkosuojaa kutisteletkun
peittämään kaapelipään päälle. Kääri yk-
sikierros sähköteippiä suojasukan päälle
sen kiinnittämiseksi. Pujota kutis-tepää-
tetulppa ja lämmitä kärjestä alkaen niin
että liima pursuaa ulos.
2.
DK
Monteringsanvisning
Til-/afslutningssæt T-18
E 89 604 11
Sætindhold:
2 stk 3 mm sort krympeslanger
1 stk 5 mm gul/grøn krympeslange
2 stk 9 mm sort krympeslange
1 stk krympeslangehylse
1 stk pakning Ø20 mm,
til M25 skruekobling
1 stk varmekabelskilt
Montering avsluttningsende
1. Afisoler yderkappen med 20 mm.
2. Træk jordfletningen tilbage så langt
som muligt, kontroller at lederne ikke
er i kontakt med hinanden. Skub en 9
mm krympeslange på og varm med en
varmluftspistol. Klem sammen med en
spidstang, så limet trænger ud.
3. Før jordfletningen tilbage over den iso-
lerende ende med krympeslangen. Isoler
med el-tape med et par omgange rundt
om jordfletningen. Skub krympeslange-
hylsen på og varm, så limet trænger ud.
Begynd at varme fra spidsen.
DE
Installationsanweisung
Anschluss-/Abschlussset T-18
E 89 604 11
Inhalt des Kits:
2 Stück 3 mm schwarzer Schrumpfschlauch
1 Stück 5 mm grün/gelber Schrumpfschlauch
2 Stück 9 mm schwarzer Schrumpfschlauch
1 Stück Endschrumpfkappe
1 Stück Dichtung Ø20 mm,
für M25-Schraubanschluss.
1 Stück Heizkabelschild
Anleitung zum Ende der Installation
1. Den Außenmantel 20 mm abisolieren.
2. Schieben Sie das Erdungsgeflecht so weit
wie möglich zurück. Stellen Sie sicher, dass sich
die Leiter nicht berühren. Über den 9 mm Sch-
rumpfschlauch schieben und mit einer Heißluftpisto-
le erhitzen. Drücken Sie den außerhalb des Kabels
liegenden Teil des Schrumpfschlauchs mit einer
Flachzange zusammen, sodass der Kleber heraus-
gedrückt wird.
3. Ziehen Sie das Erdungsgeflecht über das mit
Schrumpfschlauch ummantelte Kabelende zurück.
Wickeln Sie eine einzelne Windung Isolierband über
das Erdungsgeflecht, um es zu sichern. Schrauben
Sie die Endschrumpfkappe auf und erhitzen Sie sie,
sodass der Kleber herausgedrückt wird. Beginnen Sie
mit dem Erhitzen an der Spitze.
3.
