Monteringsanvisning BHS
Betonghärdningsslingor
SE
1. Förvara värmeslingan i uppvärmt utrymme. Förläggningen blir då enklare.
2. Rulla ut kabeln på underkantsarmeringen.
3. Naja löst. Använd tejp eller plastad najtråd (art nr 0624927). Maskin kan användas med lösa inställningar.
4. Kabeln får ej korsas. Kablarna får ej komma närmare varandra än 15 cm.
5. VARNING! Kabeln får ej ha kontakt med isolermaterial som cellplast, mineralull eller liknande.
6. Hela värmekabellängden skall gjutas in, inklusive kallkabelskarven.
7. Kabeln tas i drift omedelbart efter gjutning (före gjutning får tillslag ske endast kortvarigt för test).
Planering & montering

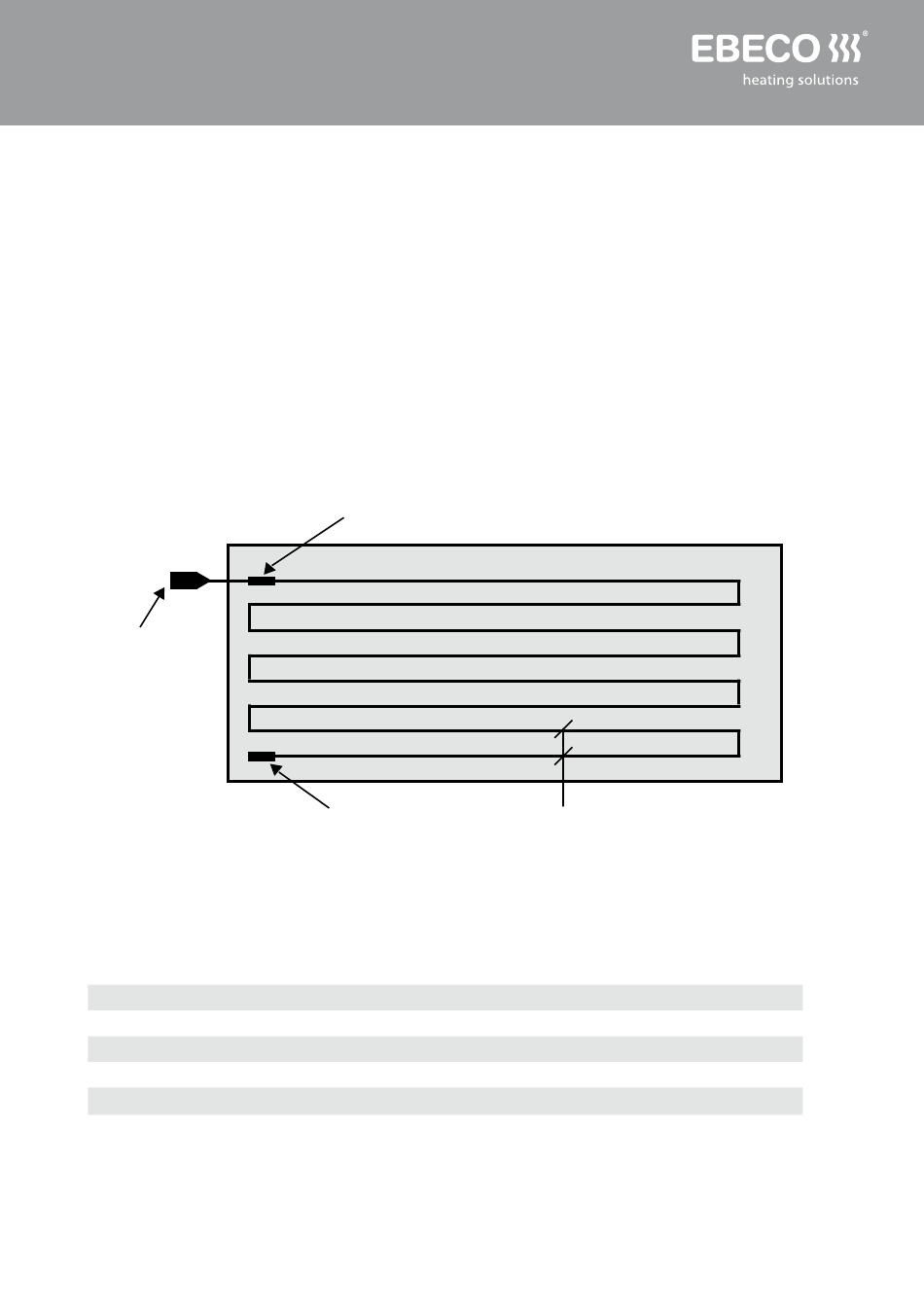

Förläggningsskiss
Anslutningsdon
Beräkna yta och c/c-avstånd vid betonghärdning
Kabellängd
Effekt (W/m2)
Yta m2 c/c
150
23
120
29
100
35
90
39
Planera ytan på vilken effekt/m2 du väljer. Försök att samla anslutningsändarna nära varandra.
Om BHS Centralen används fixeras spiralslangen (art nr 8960541) mellan två värmekablar och
i mitten av gjutningen. Denna används för givarkabeln.
Kallkabelskarv (skall gjutas in)
Ändavslut
85 m
55 m
Yta m2 c/c
27
15
27
34
19
34
41
22
40
46
25
46
c/c-avstånd 25–46 cm
35 m
20 m
Yta m2 c/c
Yta m2 c/c
9
27
5
12
34
6
14
40
7
16
46
8
10 m
Yta m2 c/c
25
2,5
25
30
3,2
32
35
3,8
38
40
4,2
42
