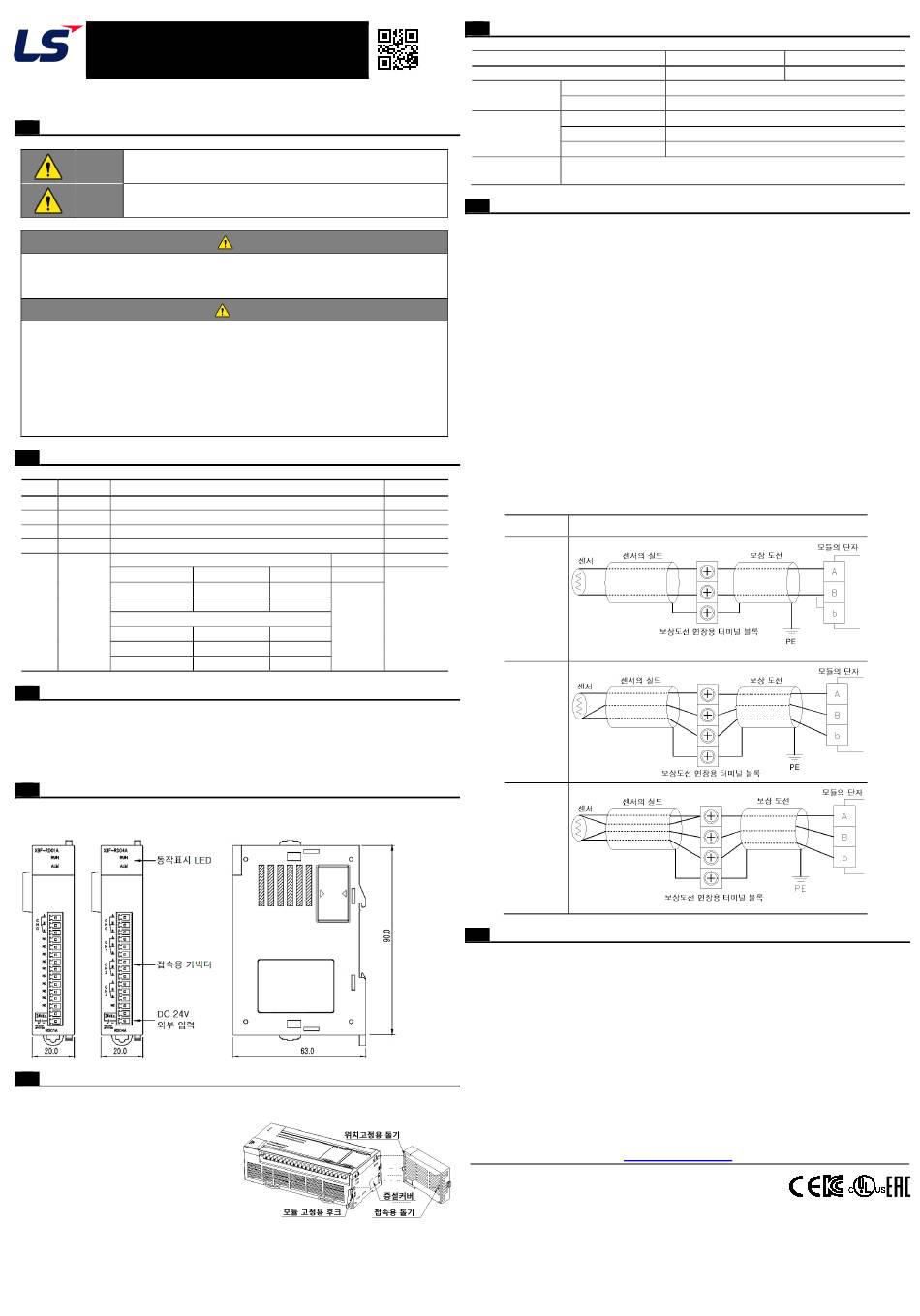

LS XGB Temperature XBF-RD01A Installation Manual

C/N: 10310001488
Programmable Logic Controller 설치 가이드
XGB Temperature
이 설치 가이드는 PLC제어를 위해 간략한 동작 설명을 제공합니다. 제품을 사용하기
전에 안전을 위한 주의 사항 등을 반드시 읽고 정확하게 사용하여 주십시오.
1
안전을 위한 주의사항
■ 경고/주의 표기의 의미
취급을 잘못할 경우 사용자가 사망 또는 중상을 입을
경고
위험이 예상되는 경우
취급을 잘못할 경우 사용자가 상해를 입거나 또는 물적
주의
손해만 발생하는 위험이 예상되는 경우
① 전원이 인가된 상태에서 단자대를 만지지 마십시오.
② 제품 내부의 금속성 이물질이 유입되지 않도록 하여 주십시오.
배터리는 충전, 분해, 가열, Short, 솔더링 등을 하지 마십시오.
③
① 제품의 정격전압과 단자 배열을 확인한 후 정확하게 배선하여 주십시오.
② 배선 시 단자의 나사를 규정 토크로 단단하게 조여 주십시오.
③ 가연성 물질이 있는 주변에 설치하지 마십시오.
④ 제품에 직접 진동이 인가되지 않도록 하십시오.
⑤ 전문 서비스원 외에는 제품을 분해, 수리 또는 개조하지 마십시오.
⑥ 사용설명서와 데이터시트에 명기된 일반규격의 조건에서 사용해 주십시오.
⑦ 출력단에 연결하는 부하는 규정된 정격 이내의 것을 사용하십시오.
⑧ 제품과 배터리를 폐기할 경우 산업 폐기물로 처리하여 주십시오.
2
사용 환경에 대하여
■ 설치 시 아래 환경 조건을 준수하여 주시기 바랍니다.
No
항목
1
사용온도
2
보관온도
3 5 ∼ 95%RH, 이슬이 맺히지 않을 것
사용습도
4 5 ∼ 95%RH, 이슬이 맺히지 않을 것
보관습도
단속적인 진동이 있는 경우
주파수
5≤f<8.4 ㎐
8.4≤f≤150 ㎐
5
내진동
연속적인 진동이 있는 경우
주파수
5≤f<8.4 ㎐
8.4≤f≤150 ㎐
3
사용 가능한 버전
■ 시스템 구성 시 아래와 같은 버전을 사용해야 정상적인 동작이 가능합니다.
1) XBC타입 : H(V1.7이상), SU(V1.0이상), U(V1.0이상)
2) XEC타입 : H(V1.1이상), SU(V1.0이상), U(V1.0이상)
3) XBM타입 : V3.03이상
4) XG5000 Software : V4.0 이상
4 제품의 각 부 명칭 및 외형치수 (mm)
■ 제품의 전면부에 대한 설명입니다. 각 부의 명칭을 참조하여 시스템 운전 시
참조하시기 바랍니다. 자세한 설명은 사용설명서를 참조하십시오.
5
제품의 장착 및 분리
■ 제품 설치 시 아래 순서에 따라 설치하여 주시기 바랍니다.
1) 제품의 장착
① 접속하려는 제품 우측하단의 증설
커버를 제거합니다.
② 접속용 돌기 부분과 네 모서리의
위치고정용 돌기 부분이 맞도록
서로 밀어서 접속합니다.
③ 접속이 끝난 후 모듈 고정용 후크를
아래쪽으로 내려 확실히 고정합니다.
2) 제품의 분리
① 고정용 후크를 위쪽으로 올린 후
양손으로 제품을 잡고 분리합니다.
(무리한 힘을 가하지 말아 주십시오)

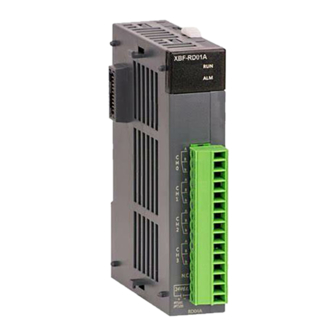

XBF-RD01A
XBF-RD04A
경고
주의
규격
0 ℃∼ 55 ℃
-25 ℃∼ 70 ℃
-
가속도 진폭 횟수
- 3.5mm
9.8 ㎨ (1g) -
X,Y, Z
각 방향
가속도 진폭
10 회
- 1.75mm
4.9 ㎨ (0.5g) -
6
성능 규격
■ 측온저항체 입력 모듈의 성능 규격은 아래와 같습니다.
항목
입력 채널 수
입력 온도 범위
디지털 출력
정밀도
7
배선
■ 설치 케이블
1) 교류전원 라인과 온도 입력 모듈의 외부 입력 신호 라인을 가까이 두지 마십시오.
충분한 거리를 유지하여야 교류 측에서 발생하는 서지 또는 유도 노이즈의 영향을
받지 않습니다.
2) 전선은 주위온도, 허용하는 전류를 고려해서 선정되어야 하며, AWG22(0.3㎟) 이상이
좋습니다.
3) 전선은 고온이 발생하는 기기나 물질에 너무 가까이 있거나 기름 등에 장시간 직접
접촉하게 되면, 합선의 원인이 되어 파손이나 오작동을 할 수 있습니다.
4) 단자 대 배선 시 극성을 확인 하십시오.
5) 배선을 고압선이나 동력선과 함께 배선하는 경우에는 유도 장애를 일으켜
오작동이나 고장의 원인이 될 수 있습니다.
■ 배선 예
1) 백금 측온 저항체와 측온 저항체 입력 모듈과의 접속은 2선식, 3선식, 4선식 3가지
방법이 있습니다.
2) 백금 측온 저항체와 측온 저항체 입력 모듈이 떨어져 있을 때 연결하여 사용하는
도선의 저항 값은 1선당 10Ω 이하가 되는 것을 사용하십시오.
또한, 채널마다
사용하십시오.
3) 채널에 사용하는 도선 값의 차이가 1Ω 이하가 되도록 하여 주십시오. 그렇지
관련규격
않으면 정밀도를 만족하지 않는 경우가 발생할 수 있습니다.
-
-
배선 방식
-
-
-
2선식
IEC 61131-2
3선식
4선식
8
보증 내용
■ 구입하신 제품의 보증 기간은 제조일로부터 36개월입니다.
■ 최초 고장 진단은 고객사에서 진행함을 원칙으로 합니다. 고객사에서 요청할 경우
당사에서 유상으로 지원 가능하며, 고장 원인이 당사에 있는 경우 무상 처리됩니다.
■ 보증 외 범위
1) 소모, 수명 부품(릴레이, 퓨즈, 전해 CAP, 배터리, LCD 등)의 교환
2) 사용설명서에 명기된 이외의 부적당한 조건·환경·취급으로 발생한 경우
3) 고장의 원인이 당사의 제품 이외의 것으로 발생한 경우
4) 당사의 양해 없는 제품의 개조 등에 의한 고장
5) 제품 본래의 사용 방법이 아닌 경우
6) 당사에서 출하 시 과학·기술의 수준에서는 예상이 불가능한 사유에 의한 경우
7) 화재, 이상 전압 등의 불가항력에 의한 외부 요인 및 천재지변에 의한 고장
8) 기타 당사에 책임이 없는 경우
■ 제품 보증내용 관련 상세내용은 당사 홈페이지 내 사용설명서를 참조하시기 바랍니다.
■ 제품 성능 개선을 위해 설치가이드의 내용은 사전 예고 없이 변경될 수 있습니다.
LS ELECTRIC Co., Ltd.
■ 서비스 대표 전화 (전국 어디서나)
■ 구입 문의
서울영업
부산영업
대구영업
서부영업(광주)
서부영업(대전)
■ 제조사(공장): 충남 천안시 동남구 목천읍 삼성4길 56 (우 31226)
XBF-RD04A
4
PT100
JPT100
PT100 -2,000~6,000
JPT100 -2000~6,000
스케일링표시
±0.3% 이하(주위 온도 상온 25℃)
±0.5% 이하(주위 온도 상온 0~55℃)
사용되는 도선은 동일한 도선(굵기,
배 선 예
www.ls-electric.com 10310001488 V4.6 (2024.6)
1544-2080
TEL:(02)2034-4623~38 FAX:(02)2034-4057
TEL:(051)310-6855~60 FAX:(051)310-6851
TEL:(062)510-1891~92 FAX:(053)603-7788
TEL:(062)510-1891~92 FAX:(062)526-3262
TEL:(042)820-4240~42 FAX:(042)820-4298
XBF-RD01A
1
-200~600℃
-200~600℃
0~4,000
길이, 종류 등)으로
