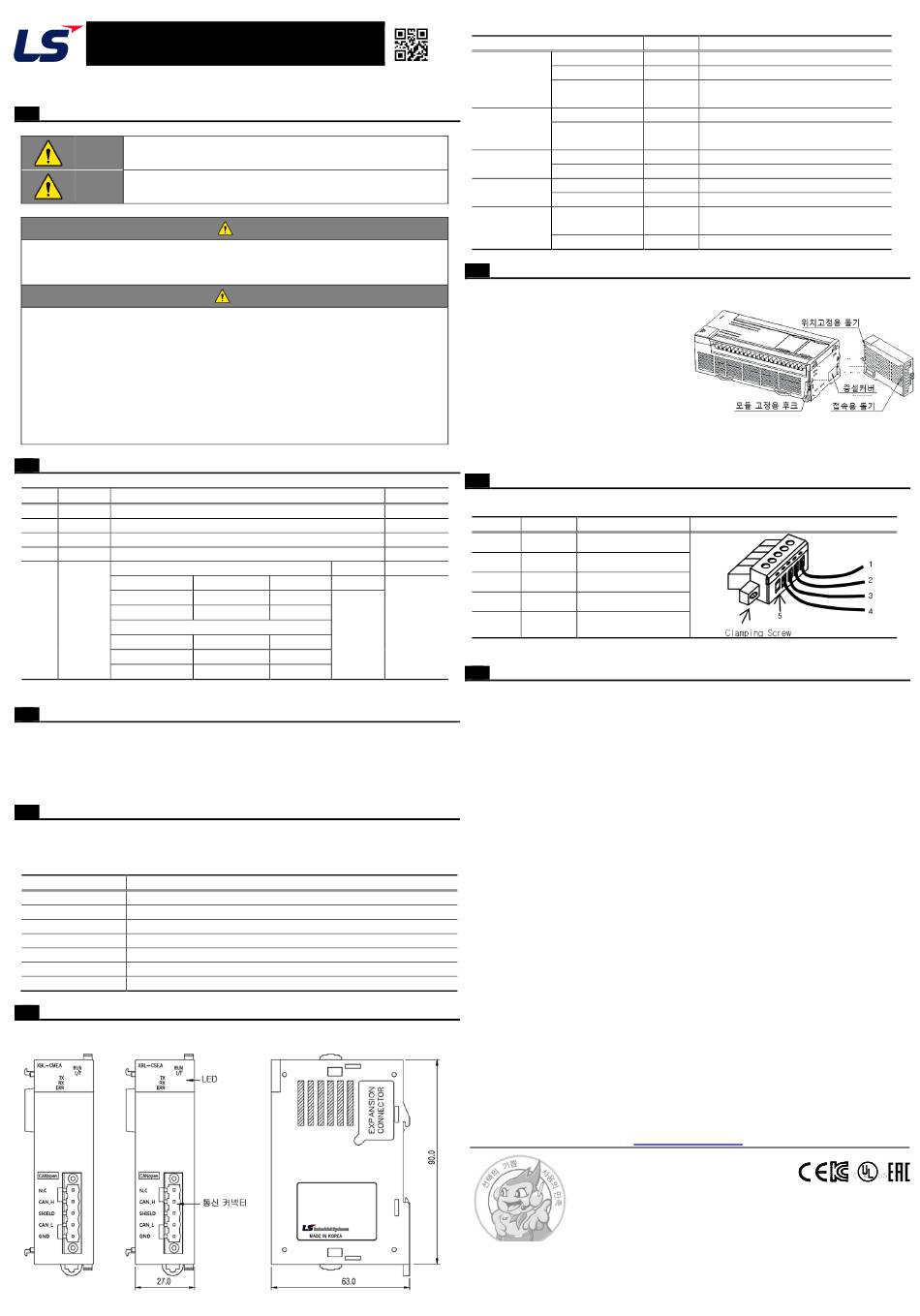

LS XBL-CMEA Installation Manual

C/N: 10310001243
Programmable Logic Controller 설치 가이드
XGB CANopen
본 설치 가이드는 PLC제어를 위해 간략한 동작 설명을 제공합니다. 제품을 사용하기
전에 안전을 위한 주의 사항 등을 반드시 읽고 정확하게 사용하여 주십시오.
안전을 위한 주의사항
1
■ 경고/주의 표기의 의미
취급을 잘못할 경우 사용자가 사망 또는 중상을 입는
경고
위험이 예상되는 경우
취급을 잘못할 경우 사용자가 상해를 입거나 또는 물적
주의
손해만 발생하는 위험이 예상되는 경우
① 전원이 인가된 상태에서 단자대를 만지지 마십시오.
② 제품 내부의 금속성 이물질이 유입되지 않도록 하여 주십시오.
③ 배터리는 충전, 분해, 가열, 쇼트, 솔더링 등을 하지 마십시오.
① 제품의 정격전압과 단자 배열을 확인한 후 정확하게 배선하여 주십시오.
② 배선 시 단자의 나사를 규정 토크로 단단하게 조여 주십시오.
③ 가연성 물질이 있는 주변에 설치하지 마십시오.
④ 제품에 직접 진동이 인가되지 않도록 하십시오.
⑤ 전문 서비스원 외에는 제품을 분해, 수리 또는 개조하지 마십시오.
⑥ 사용설명서와 데이터시트에 명기된 일반규격의 조건에서 사용해 주십시오.
⑦ 출력단에 연결하는 부하는 규정된 정격 이내의 것을 사용하십시오.
⑧ 제품과 배터리를 폐기할 경우 산업 폐기물로 처리하여 주십시오.
⑨ 입출력 신호 또는 통신선은 고압선이나 동력선과는 최소 100mm 이상 떨어
뜨려 배선하십시오.
사용 환경에 대하여
2
■ 설치 시 아래 환경 조건을 준수하여 주시기 바랍니다.
항목
No
사용온도
1
보관온도
2
사용습도 5∼95%RH, 이슬이 맺히지 않을 것
3
보관습도 5∼95%RH, 이슬이 맺히지 않을 것
4
단속적인 진동이 있는 경우
주파수
5≤f<8.4 ㎐
8.4≤f≤150 ㎐
내진동
5
연속적인 진동이 있는 경우
주파수
5≤f<8.4 ㎐
8.4≤f≤150 ㎐
사용 가능한 버전
3
■ 시스템 구성 시 아래 버전을 사용해야 정상적인 동작이 가능합니다.
XBC시리즈 : SU(V1.5이상), H(V2.4이상), U(V1.1이상)
1)
XEC시리즈 : SU(V1.4이상), H(V1.8이상), U(V1.1이상)
2)
XBM시리즈 : S(V3.5이상), H(V1.0이상)
3)
XG5000 Software : V4.00 이상
4)
부속품 및 케이블 규격의 확인
4
■ 모듈 내에 장착되어 있는 CANopen 커넥터를 확인하여 주십시오
■ 박스 내에 포함되어 있는 종단저항을 확인하여 주십시오.
종단저항 : 120Ω, 1/2W, 오차 5% (2EA)
1)
■ 통신거리와 속도를 고려하여 CANopen 통신케이블을 사용해야 합니다.
구분
AWG 22
타 입 TC - Tinned Copper
절 연 Foam High Density Polyethylene
Shield Aluminum Foil-Polyester Tape/Braid Shield
정전용량(pF/ft) 11.0
특성 임피던스(Ω) 120
심선 수 4
제품의 각 부 명칭 및 외형치수 (mm)
5
제품의 전면부에 대한 설명입니다. 각 부의 명칭을 참조하여 시스템 운전 시
■
참조하시기 바랍니다. 자세한 설명은 사용설명서를 참조하십시오.
■
XBL-CMEA/XBL-CSEA
경고
주의
규격
0℃∼55℃
-25℃∼70℃
-
가속도 진폭 횟수
3.5mm
-
9.8 ㎨ (1g)
-
X,Y, Z
각 방향
가속도 진폭
10 회
1.75mm
-
4.9 ㎨ (0.5g)
-
Belden - 3107A
■ LED 표시 부 설명
LED
RUN
I/F
TX
RX
ERR
제품의 장착 및 분리
6
■ 제품 설치 시 아래 순서에 따라 설치하여 주시기 바랍니다.
제품의 장착
1)
① 접속하려는 제품 우측하단의 증설
커버를 제거합니다
② 접속용 돌기 부분과 네 모서리의
위치고정용 돌기 부분이 맞도록
서로 밀어서 접속합니다.
③ 접속이 끝난 후 모듈고정용
후크를 아래쪽으로 내려
확실히 고정합니다.
제품의 분리
2)
① 고정용 후크를 위쪽으로 올린 후 양손으로 제품을 잡고 분리합니다.
(무리한 힘을 가하지 말아 주십시오)
배선
7
관련규격 ■ 통신 배선
5핀 커넥터 (외부 접속용)
1)
-
핀 신호명
-
- 1 GND
-
2 CAN_H
-
3 SHEILD
4 CAN_L
5 NC
IEC 61131-2
이외의 상세 배선 방법은 사용설명서를 참고하시기 바랍니다.
2)
보증 내용
8
구입하신 제품의 보증 기간은 제조일로부터 36개월입니다.
■
최초 고장 진단은 고객사에서 진행함을 원칙으로 합니다. 고객사에서 요청할 경우
■
당사에서 유상으로 지원 가능하며, 고장 원인이 당사에 있는 경우 무상 처리 됩니다.
보증 외 범위
■
1) 소모, 수명 부품(릴레이, 퓨즈, 전해 CAP, 배터리, LCD 등)의 교환
2) 사용설명서에 명기된 이외의 부적당한 조건·환경·취급으로 발생한 경우
3) 고장의 원인이 당사의 제품 이외의 것으로 발생한 경우
4) 당사의 양해 없는 제품의 개조 등에 의한 고장
5) 제품 본래의 사용 방법이 아닌 경우
6) 당사에서 출하 시 과학·기술의 수준에서는 예상이 불가능한 사유에 의한 경우
7) 화재, 이상 전압 등의 불가항력에 의한 외부 요인 및 천재지변에 의한 고장
8) 기타 당사에 책임이 없는 경우
제품 보증내용 관련 상세내용은 당사 홈페이지 내 사용설명서를 참조하시기 바랍니다.
■
제품 성능 개선을 위해 설치가이드의 내용은 사전 예고 없이 변경될 수 있습니다.
■
LS ELECTRIC Co., Ltd.
한번 맺은 인연을
가장 소중히
여깁니다!
상태
녹색 On 정상 초기화 완료
녹색 점멸 대기 Preoperational 상태, Stopped 상태
파라미터가 미 설정,
에러
Off
통신 커넥터 탈락
황색 점멸 정상 CPU모듈과 인터페이스 정상
황색 Off
에러 CPU모듈과 인터페이스 에러
또는 On
녹색 점멸 송신 데이터 송신 중인 상태
데이터 미 송신 상태
Off
-
녹색 점멸 수신 데이터 수신 중인 상태
데이터 미 수신 상태
Off
-
적색On
에러 에러 발생 상태
또는 점멸
정상 정상 상태
Off
용도
Ground
CAN_H 신호선
CAN Shield(Optional)
CAN_L 신호선
미사용
www.ls-electric.com
■ 서비스 대표 전화 (전국 어디서나)
1544-2080
■ 구입 문의
서울영업
TEL:(02)2034-4623~38
부산영업
TEL:(051)310-6855~60
대구영업
TEL:(053)603-7741~8
서부영업(광주)
TEL:(062)510-1891~92
서부영업(대전)
TEL:(042)820-4240~42
■ 제조사(공장): 충남 천안시 동남구 목천읍 삼성4길 56 (우 31226)
LED 표시 내용
5핀 커넥터
10310001243 V4.6 (2024.6)
FAX:(02)2034-4057
FAX:(051)310-6851
FAX:(053)603-7788
FAX:(062)526-3262
FAX:(042)820-4298
