G&D VisionXS-IP-C-DVI-I Installation And Operation Manual

Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
G&D VisionXS-IP-C-DVI-I
DE Installation und Bedienung
EN Installation and Operation
A9100419-1.00

Advertisement

Chapters

loading
Need help?

Need help?

Do you have a question about the VisionXS-IP-C-DVI-I and is the answer not in the manual?

Questions and answers

Related Manuals for G&D VisionXS-IP-C-DVI-I

Summary of Contents for G&D VisionXS-IP-C-DVI-I

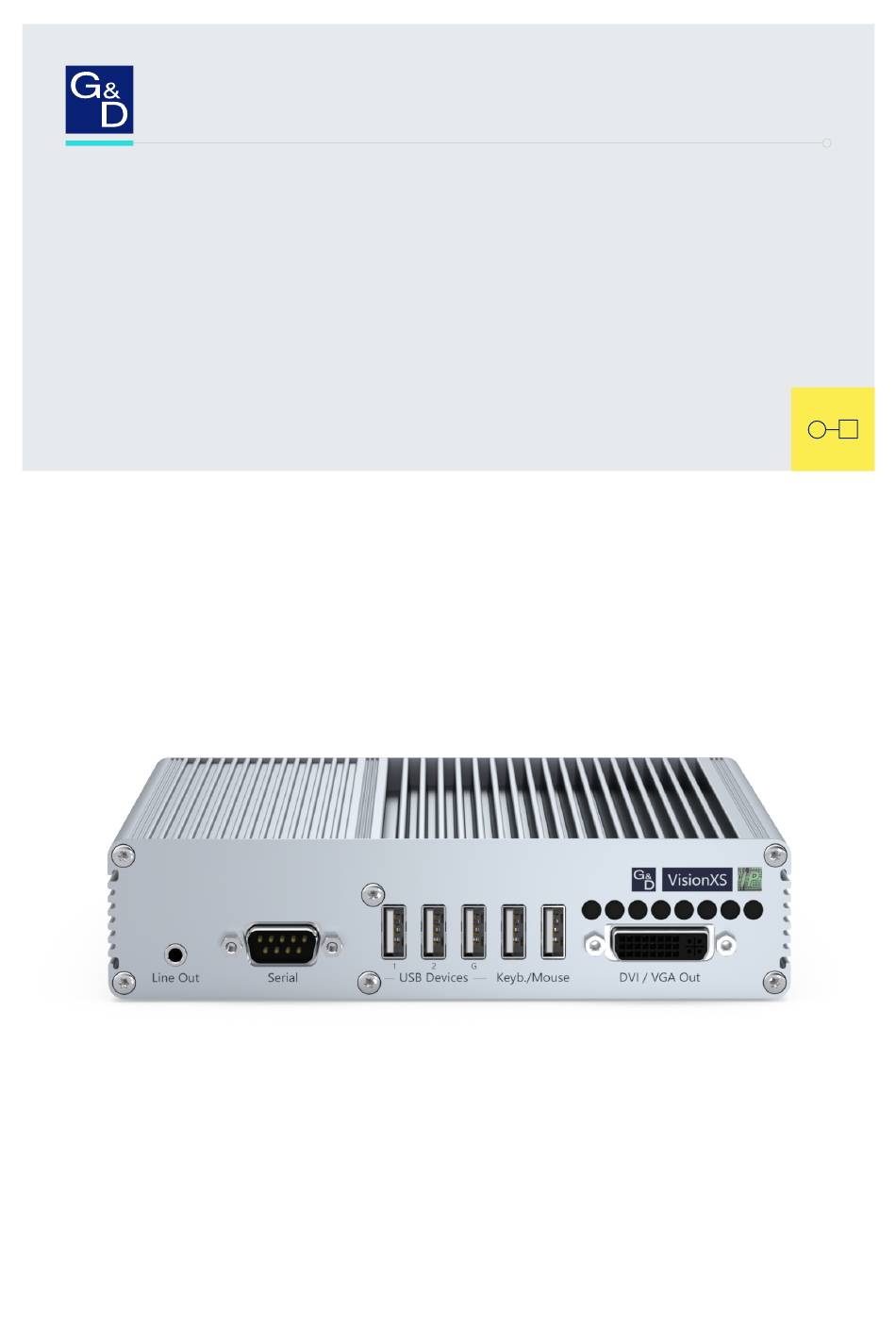

  • Page 1 G&D VisionXS-IP-C-DVI-I DE Installation und Bedienung EN Installation and Operation A9100419-1.00...
  • Page 2 © Guntermann & Drunck GmbH 2024. Alle Rechte vorbehalten. Version 1.00 – 29.08.2024 Firmware: 1.4.000 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Telefon +49 (0) 271 23872-0 Telefax +49 (0) 271 23872-120 www.gdsys.com sales@gdsys.com i · G&D VisionXS-IP-C-DVI-I...
  • Page 3  Erhöhen Sie den Abstand zwischen Gerät und Empfänger.  Schließen Sie das Gerät an eine andere Steckdose oder einen anderen Stromkreis als den, mit dem das Empfangsgerät verbunden ist, an.  Kontaktieren Sie den Händler oder einen erfahrenen Rundfunk-/Fernsehtechniker. G&D VisionXS-IP-C-DVI-I · ii...

  • Page 4: Table Of Contents

    Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ..................1 Die VisionXS-IP-C-DVI-I-Serie ............... 4 Verwendung als Extender- oder Matrixswitch-Module ........4 Lieferumfang ..................... 5 Secure-KVM-over-IP-Lösung ................6 Mögliche Sicherheitslücken, Bedrohungen und Gefahren ........6 Schutz der KVM-Systeme vor Angriffen (von außen und innen) ......6 Sicherheitsanforderungen bei KVM-over-IP ............
  • Page 5 Auswahl-Menü ..................66 Konfiguration-Menü .................. 67 Freischaltung einer erworbenen Zusatzfunktion ..........68 Webapplikation Config Panel ................ 69 Grundlegende Bedienung der Webapplikation ..........69 Start der Webapplikation ................69 Sprache der Webapplikation auswählen ............. 69 Webapplikation beenden ................70 G&D VisionXS-IP-C-DVI-I · iv...
  • Page 6 Reduzierung der Farbtiefe der zu übertragenden Bilddaten ......99 Verwendung des Freeze-Modus ..............100 DDC/CI-Unterstützung (de)aktivieren ............. 101 USB-Tastaturmodus oder »Generic USB« de(aktivieren) ......102 USB-Gerät für einen Neustart priorisieren ..........104 Änderung des Scancode-Sets einer PS/2-Tastatur ........105 Reinitialisierung von USB-Eingabegeräten ..........106 v · G&D VisionXS-IP-C-DVI-I...
  • Page 7 Einrichten einer Verbindung im Terminalemulationsprogramm ....116 Ermittlung der IP-Adresse ................. 117 Pin-Belegung der RS232-Schnittstelle .............. 118 Statusanzeigen ....................119 Verwendete Netzwerk-Ports und Protokolle ............ 120 Technische Daten ..................121 Allgemeine Eigenschaften der Serie ..............121 Spezifische Eigenschaften der Geräte ............... 123 G&D VisionXS-IP-C-DVI-I · vi...

  • Page 8: Sicherheitshinweise

    Ständigen Zugang zu den Netzsteckern der Geräte sicherstellen Achten Sie bei der Installation der Geräte darauf, dass die Netzstecker der Geräte jederzeit zugänglich bleiben. Lüftungsöffnungen nicht verdecken Bei Gerätevarianten mit Lüftungsöffnungen ist eine Verdeckung der Lüftungsöff- nungen unbedingt zu vermeiden. G&D VisionXS-IP-C-DVI-I · 1...
  • Page 9 Bei unbefugtem Entfernen erlischt die Garantie. Die Nichtbeach- tung dieser Vorsichtsmaßnahme kann zu Verletzungen und Geräteschäden führen! Betreiben Sie das Gerät ausschließlich im vorgesehenen Einsatzbereich Die Geräte sind für eine Verwendung im Innenbereich ausgelegt. Vermeiden Sie extreme Kälte, Hitze oder Feuchtigkeit. 2 · G&D VisionXS-IP-C-DVI-I...
  • Page 10 Mettre au rebut les batteries usagées conformêment aux instructions du fabricant et de manière écologique. Les batteries usagées ne doivent pas être jetées dans les ordures ménagères. Respectez les prescriptions valables pour l'élimination des produits électroniques. G&D VisionXS-IP-C-DVI-I · 3...

  • Page 11: Die Visionxs-Ip-C-Dvi-I-Serie

    Sie die Module als Endgeräte des Matrixswitches einset- zen. In diesem Fall konfigurieren Sie für die Module eine KVM-over-IP-Verbindung zum IP-Matrixswitch. In dieser Konfiguration ermöglicht der IP-Matrixswitch die flexible Aufschaltung eines Arbeitsplatzmoduls auf ein Rechnermodul. 4 · G&D VisionXS-IP-C-DVI-I...

  • Page 12: Lieferumfang

     1 × Sicherheitshinweise-Flyer  1 × Flyer »Korrekte Stromversorgung« Zusätzlicher Lieferumfang erweiterter Varianten Die erweiterten Varianten der Arbeitsplatzmodule der VisionXS-IP-C-DVI-I -Serie wer- den zusätzlich mit den unten aufgeführten Kabeln ausgeliefert. DT-VARIANTEN 1 × Stromversorgungskabel (PowerCable-2 Standard) G&D VisionXS-IP-C-DVI-I · 5...

  • Page 13: Secure-Kvm-Over-Ip-Lösung

    Angriffs das schwächste Glied in der Kette anvisiert und attackiert. Dies können z. B. sogenannte Man-in-the-Middle-Attacken sein, bei denen der komplette Netzwerkverkehr an Dritte weitergegeben wird. Daher sind Netztren- nung und Netzsegmentierung wichtige Werkzeuge, um die Anwendung vor Cyber- Angriffen zu schützen. 6 · G&D VisionXS-IP-C-DVI-I...

  • Page 14: Die Sichere Lösung Von G&D

    Geräte von G&D auf Basis ihrer UID, Seriennummer und dem Tru- sted-Platform-Modul eine Verbindung herstellen können. Der Control-Port wird auch für den Austausch der jeweiligen Sicherheitsschlüssel, welche im Matrixbe- trieb von der KVM-over-IP-Matrix oder im Extenderbetrieb vom Rechnermodul für jedes einzelne Endgerät generiert werden, genutzt. G&D VisionXS-IP-C-DVI-I · 7...
  • Page 15 (Data-Port) werden diverse Angriffszenarien, wie z. B. Man-In-The-Middle-Attac- ken bereits im Ansatz verhindert. Wird die Ziel-IP-Adresse oder der VPN-Tunnel kompromittiert, werden keine neuen Sicherheitsschlüssel mehr vergeben, die KVM- Endgeräte sowie das Matrix-System schalten in den Sicherheitsmodus und stoppen die Übertragung der Daten. 8 · G&D VisionXS-IP-C-DVI-I...

  • Page 16: Trusted-Computing-Platform

    Mit der Auto-Backup-Funktion kann in einem definierten Intervall ein automati- sches Backup auf einem Netzlaufwerk erstellt werden. Somit muss kein manuelles Backup angelegt werden, nachdem eine Konfigurationsoption geändert wurde. Das Wiederherstellen der gesicherten Daten ist über die Restore-Funktion möglich. G&D VisionXS-IP-C-DVI-I · 9...

  • Page 17: Weitere Sicherheitsrelevante Aspekte

    (2FA) ein zweiter, besitzbasierter Faktor abgefragt werden. Hierbei kommt ein Time-Based-One-Time-Password (TOTP) zum Einsatz, wobei es sich um ein zeitlich begrenzt gültiges und nur einmalig nutzbares Passwort han- delt. Es können Authenticator-Apps oder Hardware-Tokens verwendet werden. 10 · G&D VisionXS-IP-C-DVI-I...

  • Page 18: Optionale Sicherheitsrelevante Zusatzfunktionen

    Daher ist die Beauftragung des Features nur zusammen mit einem Gerät möglich. Nachträglich ist das SecureCert-Feature nicht aktivierbar. TIPP: Für den Matrixbetrieb stehen Ihnen weitere kostenpflichtige Zusatzfunktio- nen zur Verfügung. Ausführliche Hinweise hierzu finden Sie im Handbuch des Matrixswitches. G&D VisionXS-IP-C-DVI-I · 11...

  • Page 19: Signalübertragung Und Übertragungslänge

    über zusätzliche Steuer- und Überwachungsfunktionen verfügt, wie z. B. Priorisie- rung für Quality of Service (QoS) und VLAN-Support.  Gigabit Ethernet: Die Arbeitsplatz- und die Rechnermodule werden mit 1 GBit- Netzwerkverbindungen (gemäß IEEE 802.3ab) an das Netzwerk angebunden. 12 · G&D VisionXS-IP-C-DVI-I...

  • Page 20: Empfohlene Einstellungen Der Netzwerk-Switches

    Netzwerkverkehr priorisiert werden. In Überlast-Situationen wird mit einer Strict-Priority der Verlust von KVM-Daten vermieden. HINWEIS: Berücksichtigen Sie, dass einige Netzwerkswitches für alle Datenpakete automatisch die Service-Klasse (DSCP-Name: ) vergeben. In Network Control solchen Umgebungen darf die Option DSCP 48 nicht ausgewählt werden! G&D VisionXS-IP-C-DVI-I · 13...

  • Page 21: Installation

    ) in der Nähe des entfern- ten Arbeitsplatzes. HINWEIS: Die maximale Kabellänge zwischen dem Arbeitsplatzmodul und den Geräten des Arbeitsplatzes beträgt zwei Meter. 4. Entnehmen Sie die mitgelieferten Kabel der Verpackung und legen Sie diese für die Installation der Geräte bereit. 14 · G&D VisionXS-IP-C-DVI-I...

  • Page 22: Installation Des Rechnermoduls

    (oder höher) ein. Verbinden Sie das andere Ende des Kabels mit dem lokalen Netzwerk. Tastatur- und Maussignale des Rechners anschließen USB CPU: Verbinden Sie eine USB-Schnittstelle des Rechners mit dieser Schnittstelle. Verwenden Sie hierzu das Kabel USB-AM/BM-2. G&D VisionXS-IP-C-DVI-I · 15...
  • Page 23 Audio-Daten deaktivieren (siehe Signale (de)aktivieren auf Seite 46). Verbinden Sie die Line-Out-Schnittstelle des Rechners mit dieser Schnittstelle. Line In: Verwenden Sie hierzu ein Audio-Anschlusskabel Audio-M/M-2. Serial: Verbinden Sie eine 9-polige serielle Schnittstelle des Rechners mit dieser Schnittstelle. Verwenden Sie hierzu das Kabel RS232-M/F-2. 16 · G&D VisionXS-IP-C-DVI-I...
  • Page 24 Kategorie 6 (oder höher) ein. Das andere Ende des Kabels ist mit dem Gigabit- Ethernet zu verbinden. HINWEIS: Die Freischaltung des kostenpflichtig erhältlichen Transm. Redundancy Features aktiviert die Transmission 2 -Schnittstelle. Verwenden Sie diese Schnittstelle um eine redundante Transmission-Verbindung (Link Aggregation) mit dem Gigabit-Netzwerk herzustellen. G&D VisionXS-IP-C-DVI-I · 17...

  • Page 25: Stromversorgung Herstellen

    Zur PoE-Versorgung können z. B. Netzwerkswitches oder Midspans (Adapter in den Netzwerk-Leitungen) eingesetzt werden. Das LLDP-Protokoll wird nicht ver- wendet. Im Netzwerkswitch muss daher eine feste Zuweisung der PoE-Klasse erfolgen. Für den Betrieb der Rechnermodule ist der Betrieb an Klasse-4-Quellen (< 25,5W; IEEE 802.3at/bt) erforderlich. 18 · G&D VisionXS-IP-C-DVI-I...
  • Page 26 Schnittstelle kann anschließend im Terminalemulationsprogramm zum Verbindungs- aufbau ausgewählt werden. Der Treiber steht auf der Website www.gdsys.com/de im Bereich Mehr von G&D > Tools & Treiber zum Download zur Verfügung. 1. Starten Sie ein beliebiges Terminalemulationsprogramm (z. B. HyperTerminal oder PuTTY). G&D VisionXS-IP-C-DVI-I · 19...
  • Page 27 Geräten mit aktiviertem SecureCert Feature) nicht  System information  Set system defaults: Es wird eine Bestätigung Are you sure? [y]es, [N]o (Standard) angezeigt.  Reboot: Es wird eine Bestätigung Are you sure? [y]es, [N]o (Standard) angezeigt. 20 · G&D VisionXS-IP-C-DVI-I...

  • Page 28: Installation Des Arbeitsplatzmoduls

    Config Panel zuzugreifen und beispielsweise Syslog-Meldungen in diese Netzwerke zu senden. Stecken Sie ein als Zubehör erhältliches Twisted-Pair-Kabel der Kategorie 5 Network: (oder höher) ein. Verbinden Sie das andere Ende des Kabels mit dem lokalen Netzwerk. G&D VisionXS-IP-C-DVI-I · 21...
  • Page 29 Am Arbeitsplatzmodul stehen Ihnen drei -Schnittstellen zur Ver- Generic fügung. Für den Anschluss von vier oder fünf Generic-USB-Geräten benötigen Sie daher einen USB-Hub oder ein USB-Verbundgerät. Die zwei -Schnittstellen können nicht für den -Modus ver- Keyb./Mouse Generic-USB wendet werden. 22 · G&D VisionXS-IP-C-DVI-I...
  • Page 30 Schließen Sie den Monitor des Arbeitsplatzes an. DVI/VGA Out: Audio- und RS232-Schnittstellen verbinden (modellabhängig) Line Out: Schließen Sie die Lautsprecher oder ein anderes Audioausgabegerät des Arbeitsplatzes an. Serial: Verbinden Sie das serielle Endgerät mit dieser Schnittstelle. G&D VisionXS-IP-C-DVI-I · 23...
  • Page 31 Kategorie 6 (oder höher) ein. Das andere Ende des Kabels ist mit dem Gigabit- Ethernet zu verbinden. HINWEIS: Die Freischaltung des kostenpflichtig erhältlichen Transm. Redundancy Features aktiviert die -Schnittstelle. Transmission 2 Verwenden Sie diese Schnittstelle um eine redundante Transmission-Verbindung (Link Aggregation) mit dem Gigabit-Netzwerk herzustellen. 24 · G&D VisionXS-IP-C-DVI-I...
  • Page 32 Für den Betrieb von Arbeitsplatzmodulen ist der Betrieb ohne Einschränkung nur an Klasse-6-Quellen (< 51 W; IEEE 802.3bt) zulässig. Arbeitsplatzmodule lassen sich unter Umständen an Klasse-4-Quellen betreiben, wenn die Leistung ausreicht (keine/sparsame USB-Lasten). Die LED wird in diesem Fall jedoch blinken, um auf das Risiko hinzuweisen. G&D VisionXS-IP-C-DVI-I · 25...
  • Page 33 Schnittstelle kann anschließend im Terminalemulationsprogramm zum Verbindungs- aufbau ausgewählt werden. Der Treiber steht auf der Website im Bereich www.gdsys.com/de Mehr von G&D > zum Download zur Verfügung. Tools & Treiber 1. Starten Sie ein beliebiges Terminalemulationsprogramm (z. B. HyperTerminal oder PuTTY). 26 · G&D VisionXS-IP-C-DVI-I...
  • Page 34 Geräten mit aktiviertem SecureCert Feature)  System information  Set system defaults: Es wird eine Bestätigung Are you sure? [y]es, [N]o (Standard) angezeigt.  Reboot: Es wird eine Bestätigung Are you sure? [y]es, [N]o (Standard) angezeigt. G&D VisionXS-IP-C-DVI-I · 27...

  • Page 35: Inbetriebnahme

    Bei Geräten mit aktiviertem SecureCert Feature ist standardmäßig die Stan- dard-Betriebsart eingestellt. Der Zugang zum KVM-Extender ist in dieser Betriebsart durch eine Authentifizierung geschützt. Informationen zu den Betriebsarten finden Sie unter Betriebsarten von Arbeitsplatzmodulen auf Seite 89. 28 · G&D VisionXS-IP-C-DVI-I...

  • Page 36: Anmeldung Am Arbeitsplatz

    Nutzungsbedingungen aktiviert wurde (siehe Anzeigen von Nutzungsbedin- gungen auf Seite 34). WICHTIG: Das Feld 2-Factor Auth Code (TOTP) erscheint nur bei aktivierter 2-Fak- tor-Authentifizierung. Ausführliche Hinweise hierzu finden Sie im separaten Handbuch der Webapplikation. G&D VisionXS-IP-C-DVI-I · 29...

  • Page 37: Konfiguration Der Passwort-Komplexität

    Sie die Min. Großbuchstaben Eingabetaste 5. Geben Sie die gewünschte Mindestanzahl an Großbuchstaben innerhalb eines Passworts ein (Standard: 0 bzw. 1 bei aktiviertem SecureCert-Feature) 6. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 30 · G&D VisionXS-IP-C-DVI-I...
  • Page 38 Min. Sonderzeichen und betätigen Sie die Eingabetaste 5. Geben Sie die gewünschte Mindestanzahl an Sonderzeichen innerhalb eines Passworts ein (Standard: 0 bzw. 1 bei aktiviertem SecureCert-Feature) 6. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-IP-C-DVI-I · 31...

  • Page 39: Konfiguration Der Anmeldeoptionen

    5. Geben Sie die gewünschte Anzahl an maximalen Fehlversuchen bei der Passworteingabe ein (Standard: 0 = aus/unbegrenzte Anzahl an Fehlversuchen bzw. 3 bei aktiviertem SecureCert-Feature, max. 1.000) 6. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 32 · G&D VisionXS-IP-C-DVI-I...
  • Page 40 5. Geben Sie die gewünschte Anzahl an maximalen Superuser-Sitzungen ein (Standard: 0 = aus/unbegrenzte Anzahl an Superuser-Sitzungen, max. 1.024) HINWEIS: Die maximale Anzahl gleichzeitiger Superuser-Sitzungen gilt je Schnittstelle (Gerät/OSD und ConfigPanel). 6. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-IP-C-DVI-I · 33...

  • Page 41: Anzeigen Von Nutzungsbedingungen

    Sie die Eingabetaste. 10.Erfassen Sie nun die gewünschten Nutzungsbedingungen. Dieses Textfeld ist auf 1.500 Zeichen begrenzt. 11.Betätigen Sie die -Taste zur Speicherung der Texteingabe. 12.Betätigen Sie die -Taste und anschließend die -Taste zur Speicherung der durchgeführten Änderungen. 34 · G&D VisionXS-IP-C-DVI-I...

  • Page 42: Abmeldung Am Arbeitsplatz

    3. Betätigen Sie die Schnellwahltaste oder markieren Sie die Zeile E - Benutzer abmelden und betätigen Sie die Eingabetaste TIPP: Bereits nach dem Aufruf des On-Screen-Displays können Sie mit der Tastenkombination Strg die Benutzer abmelden-Funktion durchführen. G&D VisionXS-IP-C-DVI-I · 35...

  • Page 43: Ersteinrichtung Der Kvm-Over-Ip™-Verbindung

    Sie die Konfiguration beider Module nach der Inbetriebnahme anpassen. Die IP-Adressen und die -Einstellungen sind wie folgt vorkonfiguriert: KVM-over-IP WERKSEINSTELLUNG DES RECHNERMODULS (CPU) IP-Adresse: 172.17.0.10 Netzmaske 255.255.0.0 Control Port: 18246 Communication Port: 18245 Data Port: 18244 36 · G&D VisionXS-IP-C-DVI-I...

  • Page 44: Kvm-Over-Ip-Verbindung Des Rechnermoduls Konfigurieren

    Während des Startvorgangs des Arbeitsplatzmoduls werden die Einstellungen bei- der Hotkeys angezeigt (siehe Startvorgang auf Seite 28). WICHTIG: Das OSD des Rechnermoduls kann nur aufgerufen werden, wenn eine KVM-over-IP -Verbindung zum Rechnermodul aufgebaut ist. Ändern Sie daher zunächst die Konfiguration des Rechnermoduls! G&D VisionXS-IP-C-DVI-I · 37...

  • Page 45: Konfiguration Der Netzwerkschnittstelle

    So konfigurieren Sie die globalen Netzwerkeinstellungen: 1. Verwenden Sie den Remote-Hotkey Strg zum Aufruf des Rechnermodul-OSD. 2. Wählen Sie die Zeile Netzwerkeinrichtung und betätigen Sie die Eingabetaste 3. Wählen Sie die Zeile und betätigen Sie die Schnittstellen Eingabetaste 38 · G&D VisionXS-IP-C-DVI-I...

  • Page 46: Konfiguration Der Kvm-Over-Ip-Verbindung

    Geben Sie die Nummer des zu verwendenden Ports ein. Communication-Port: Geben Sie die Nummer des zu verwendenden Ports ein. Data-Port: Geben Sie die Nummer des zu verwendenden Ports ein. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-IP-C-DVI-I · 39...

  • Page 47: Kvm-Over-Ip-Verbindung Des Arbeitsplatzmoduls Konfigurieren

    Die globalen Netzwerkeinstellungen stellen auch in komplexen Netzwerken sicher, dass der KVM-Extender aus allen Teilnetzwerken erreichbar ist. So konfigurieren Sie die globalen Netzwerkeinstellungen: 1. Verwenden Sie den lokalen Hotkey zum Aufruf des Arbeitsplatzmodul-OSD. 2. Betätigen Sie zum Aufruf des Konfiguration-Menüs. 40 · G&D VisionXS-IP-C-DVI-I...

  • Page 48: Konfiguration Der Kvm-Over-Ip-Verbindung

    Geben Sie die Nummer des zu verwendenden Ports ein. Communication-Port: Geben Sie die Nummer des zu verwendenden Ports ein. Data-Port: Geben Sie die Nummer des zu verwendenden Ports ein. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-IP-C-DVI-I · 41...

  • Page 49: Anlegen, Konfig. Und Löschen Einer Gegenstelle

    3. Wählen Sie die Zeile und betätigen Sie die KVM-Verbindung Eingabetaste 4. Wählen Sie die Zeile IP-MUX und betätigen Sie die Eingabetaste 5. Wählen Sie mit den Pfeiltasten die zu konfigurierende Gegenstelle und betätigen Sie -Taste. 42 · G&D VisionXS-IP-C-DVI-I...
  • Page 50 Eingabetaste 4. Wählen Sie die Zeile IP-MUX und betätigen Sie die Eingabetaste 5. Wählen Sie mit den Pfeiltasten die zu löschende Gegenstelle und betätigen Sie -Taste. 6. Bestätigen Sie die Sicherheitsabfrage, um die Gegenstelle zu löschen. G&D VisionXS-IP-C-DVI-I · 43...

  • Page 51: Erweiterte Einstellungen Der Kvm-Over-Ip-Verbindung

    Sie die KVM-Verbindung Eingabetaste 3. Geben Sie in der Zeile das Bandbreiten-Limit in Bandbreitenbeschränkgung (Mb/s) Mb/s für die KVM-over-IP-Verbindung ein. HINWEIS: Der Wert deaktiviert das Limit. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 44 · G&D VisionXS-IP-C-DVI-I...

  • Page 52: Klassifizierung Der Ip-Pakete (Diffserv)

    Berücksichtigen Sie, dass einige Netzwerkswitches für alle Datenpakete automatisch die Service-Klasse Network Control (DSCP-Name: ) vergeben. In solchen Umgebungen darf die Option DSCP 48 nicht ausgewählt werden! 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-IP-C-DVI-I · 45...

  • Page 53: Signale (De)Aktivieren

    Sie die Eingabetaste 3. Wählen Sie in der Zeile das Kontrollkästchen des zu (de)aktivie- Aktivierte Signale renden Signals mit den Pfeiltasten aus und betätigen Sie die -Taste. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 46 · G&D VisionXS-IP-C-DVI-I...

  • Page 54: Beschränkung Der Kvm-Over-Ip-Gegenstelle (Uid-Locking)

     Wählen Sie in der Zeile Gerätetyp durch Betätigung der -Taste den gewünschten Gerätetyp aus.  Geben Sie in der Zeile die UID des Geräts ein. Geräte-UID 7. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-IP-C-DVI-I · 47...

  • Page 55: Ip-Mux-Funktionalität

    1. Starten Sie das lokale OSD mit dem Hotkey (Standard). Alt+Num Auswahl IPCON Sort. Alph+ Suche ......Gegenstelle #1 Gegenstelle #2 Gegenstelle #3 F11:Konfiguration 2. Wählen Sie im Auswahl-Menü die aufzuschaltende Gegenstelle mit den aus. Pfeiltasten 3. Betätigen Sie die Eingabetaste 48 · G&D VisionXS-IP-C-DVI-I...

  • Page 56: Aufschaltung Einer Gegenstelle Mit Select-Keys

    Die ausgewählte Tastenart steht in Kombination mit der/den von Ihnen ausgewählten Select-Key-Modifizierertaste(n) nicht als Tastenkombina- tion unter dem Betriebssystem und den Anwendungsprogrammen des Rech- ners zur Verfügung. 6. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-IP-C-DVI-I · 49...

  • Page 57: Verbindung Zu Einer Gegenstelle-Target Beenden

    Verbindung zu einer Gegenstelle-Target beenden So beenden Sie die Verbindung zu einer Gegenstelle: 1. Starten Sie das lokale OSD mit dem Hotkey Alt+Num (Standard). 2. Betätigen Sie die Tastenkombination , um die aktive Verbindung zur Strg+D Gegenstelle zu trennen. 50 · G&D VisionXS-IP-C-DVI-I...

  • Page 58: Erstkonfiguration Der Netzwerkeinstellungen

    OSD des Arbeitsplatzmoduls und mit dem Remote-Hotkey (Standard: Strg ) das entfernte OSD des Rechnermoduls aufrufen und konfigurieren. Während des Startvorgangs des Arbeitsplatzmoduls werden die Einstellungen bei- der Hotkeys angezeigt (siehe Startvorgang auf Seite 28). G&D VisionXS-IP-C-DVI-I · 51...

  • Page 59: Konfiguration Der Netzwerkschnittstelle

    Geben Sie die IP-Adresse der Schnittstelle an. Im Betriebsmodus DHCP ist keine Eingabe möglich. Netzmaske: Geben Sie die Netzmaske des Netzwerkes an. Im Betriebsmodus DHCP ist keine Eingabe möglich. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 52 · G&D VisionXS-IP-C-DVI-I...

  • Page 60: Konfiguration Der Globalen Netzwerkeinstellungen

    Geben Sie die IP-Adresse des Gateways an. DNS 1: Geben Sie die IP-Adresse des DNS-Servers an. DNS 2: Geben Sie optional die IP-Adresse eines weiteren DNS-Servers an. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-IP-C-DVI-I · 53...

  • Page 61: Erreichbarkeit Eines Hosts Im Netzwerk Prüfen (Ping)

    Durchschn. mittlere Paketumlaufzeit RTT: Max. RTT: längste Paketumlaufzeit HINWEIS: Falls der eingebene Name des Hosts nicht in eine IP-Adresse aufge- löst werden kann, erscheint eine entsprechende Meldung. 5. Betätigen Sie die -Taste zum Verlassen des Menüs. 54 · G&D VisionXS-IP-C-DVI-I...

  • Page 62: Link-Aggregation

    Netzwerk-Einrichtung und betätigen Sie die Eingabetaste (ent- ferntes OSD) bzw. betätigen Sie die -Taste, wählen Sie die Zeile Netzwerk betätigen Sie die Eingabetaste (lokales OSD). 3. Wählen Sie die Zeile Link-Aggregation und betätigen Sie die Eingabetaste G&D VisionXS-IP-C-DVI-I · 55...
  • Page 63 Gruppe werden validiert. ARP-Target: Die Tabelle enthält eine Liste aller konfigurierten ARP-Targets. Verwenden Sie die Schaltflächen F3: Neu F4: Löschen F5: Bearbeiten , um die ARP-Targets zu verwalten. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 56 · G&D VisionXS-IP-C-DVI-I...

  • Page 64: Status Der Netzwerkschnittstellen Auslesen

    Eingabetaste 4. In den Abschnitten werden Ihnen folgende Daten Transmission Schnittstelle A angezeigt: Link erkannt: Verbindung zum Netzwerk hergestellt ( ) oder unterbro- chen ( nein 5. Klicken Sie auf , um die Seite zu verlassen. G&D VisionXS-IP-C-DVI-I · 57...

  • Page 65: On-Screen-Display

    OSD des Rechnermodus und mit dem (Standard: lokalen Hotkey ) das lokale OSD des Arbeitsplatzmoduls aufrufen und konfigurieren. Während des Startvorgangs des Arbeitsplatzmoduls werden die Einstellungen bei- der Hotkeys angezeigt (siehe Startvorgang auf Seite 28). 58 · G&D VisionXS-IP-C-DVI-I...

  • Page 66: Anzeige Des Entfernten Osd

     Menüpunkte ohne Untermenü: Die aktuelle Einstellung wird hinter dem Menüeintrag ange- zeigt und kann direkt geändert werden.  In der Fußzeile werden die wichtigsten Tasten zur Bedienung des Fußzeile aktuell angezeigten Menüs und ggf. weitere Informationen aufge- führt. G&D VisionXS-IP-C-DVI-I · 59...

  • Page 67: Bedienung Des Osd Per Tastatur Oder Maus

    Daten geschlossen und das übergeordnete Menü angezeigt. Betätigen Sie diese Taste, um zwischen den verschiedenen Optionen eines Menüeintrags zu wechseln. Strg+F8: Konfigurationseinstellungen mit vielen verfügbaren Optionen unterstützen diese Tastenkombination zum Aufruf einer über- sichtlichen Liste aller Optionen. 60 · G&D VisionXS-IP-C-DVI-I...
  • Page 68 Diese Maustaste wird zur Bestätigung von Eingaben (z. B. in der Login-Maske) oder zum Aufruf eines Untermenüs verwendet. rechte Maustaste: Diese Maustaste schließt die aktuell angezeigte Menüansicht und zeigt das übergeordnete Menü an. Falls Eingaben geändert, aber nicht gespeichert wurden, erhal- ten Sie diesbezüglich eine Meldung. G&D VisionXS-IP-C-DVI-I · 61...

  • Page 69: Funktionen Des Osd

    -Feldes in der Kopfzeile. 3. Betätigen Sie die -Taste, um das gewünschte Sortierkriterium auszuwählen: Alph+: Die Namen der Listeneinträge werden in alphabetisch aufsteigender Reihenfolge sortiert. Alph-: Die Namen der Listeneinträge werden in alphabetisch absteigender Reihenfolge sortiert. 62 · G&D VisionXS-IP-C-DVI-I...

  • Page 70: Übersicht Der Menüs Des Entfernten Osd

    Target-Einrichtung Seite 90 moduls USB-HID-Modus Seite 102 EDID-Modus und EDID zuweisen Seite 98 Farbtiefe Seite 99 System-Einrichtung Passwort-Komplexität Seite 30 Anmeldeoptionen Seite 32 Nutzungsbedingungen-Konfig. Seite 34 Hotkeys Seite 93 Systemsicherheit Seite 47 Werkseinstellungen Seite 109 wiederherstellen G&D VisionXS-IP-C-DVI-I · 63...
  • Page 71 Seite 110 zurücksetzen KVM-Verbindung Control-Port, Communication-Port Seite 39 und Data-Port Bandbreitenbeschränkung (Mb/s) Seite 44 DiffServ Communication und Seite 45 DiffServ Data Aktivierte Signale Seite 46 (Audio und RS232) Information Hardware-, Firmware-, Hotkey- Seite 66 und Feature-Information 64 · G&D VisionXS-IP-C-DVI-I...

  • Page 72: Persönliches Profile-Menü

    Bedienung-Menü Das Bedienung-Menü kann nach dem Start des OSD mit der -Taste geöffnet wer- den. Folgende Funktionen können vom Benutzer ausgeführt werden: Funktion Erläuterung E – Benutzer abmelden Seite 35 T – Temporärer Login Seite 29 G&D VisionXS-IP-C-DVI-I · 65...

  • Page 73: Information-Menü

    Hier werden die im Extendersystem bekannten Rechnermodule angezeigt (siehe IP- MUX-Funktionalität auf Seite 48). Auswahl IPCON Sort. Alph+ Suche ......Gegenstelle #1 Gegenstelle #2 Gegenstelle #3 F11:Konfiguration Über die Such- und Sortierfunktion können Sie die Auswahl einschränken. 66 · G&D VisionXS-IP-C-DVI-I...

  • Page 74: Konfiguration-Menü

    Seite 52 Link-Aggregation Seite 55 Link-Status Seite 57 Host pingen Seite 54 Netzfilterkonfiguration zurücksetzen Seite 110 KVM-Verbindung Passwortschutz Seite 41 Control-Port, Communication-Port Seite 41 und Data-Port IP-MUX Seite 42 Information Hardware-, Firmware-, Hotkey- Seite 66 und Feature-Information G&D VisionXS-IP-C-DVI-I · 67...

  • Page 75: Freischaltung Einer Erworbenen Zusatzfunktion

    Die Freischaltung der Zusatzfunktionen erfolgt über die Webapplika- tion Config Panel Die erforderlichen Schritte sind im Handbuch der Webapplikation beschrieben. WICHTIG: Das SecureCert-Feature kann nur zusammen mit einem Neugerät beauf- tragt werden und ist nachträglich aktivierbar! nicht 68 · G&D VisionXS-IP-C-DVI-I...

  • Page 76: Webapplikation Config Panel

    Spracheinstellung angewendet. So ändern Sie die Sprache der Webapplikation: 1. Klicken Sie auf das Sprachkürzel der aktuellen Sprache rechts oben. 2. Schalten Sie die zu verwendende Sprache mit einem Klick auf die gewünschte Sprache um. G&D VisionXS-IP-C-DVI-I · 69...

  • Page 77: Webapplikation Beenden

    Arbeit mit der Webapplikation. Die Webapplikation wird so gegen unautorisierten Zugriff geschützt. So beenden Sie die Webapplikation: 1. Klicken Sie auf das Benutzersymbol rechts oben. 2. Klicken Sie auf , um die aktive Sitzung zu beenden. Abmelden 70 · G&D VisionXS-IP-C-DVI-I...

  • Page 78: Benutzer Und Gruppen

    Eigenes Pass- nein nein wort ändern Target-Zugriffs- Ansicht nein voll voll recht Das Effektivrecht der Rechte Target-Konfig und Eigenes Passwort ändern resultieren aus den Rechten der Benutzergruppen. Das Target-Zugriffsrecht wurde hingegen direkt im Benutzerkonto vergeben. G&D VisionXS-IP-C-DVI-I · 71...

  • Page 79: Effizienter Einsatz Der Benutzergruppen

    In beiden Fällen erhält der Benutzer durch die Gruppen das Effektivrecht für das Recht Target-Konfig. HINWEIS: Möchten Sie einem Benutzer der Gruppe ein erweitertes Recht zuord- nen, kann dies alternativ auch direkt im Benutzerprofil geändert werden. 72 · G&D VisionXS-IP-C-DVI-I...

  • Page 80: Verwaltung Von Benutzerkonten

    Das neu erstellte Benutzerkonto ist weder mit Konfigurations- noch mit Zugriffsrechten auf Rechnermodule ausgestattet. Fügen Sie das Benutzerkonto vor dessen Verwendung einer bestehenden Benutz- ergruppe hinzu oder erteilen Sie dem Benutzerkonto individuelle Rechte (s. Seite 72). G&D VisionXS-IP-C-DVI-I · 73...

  • Page 81: Änderung Des Namens Eines Benutzerkontos

    Sie die -Taste. 4. Wählen Sie die Zeile Name und betätigen Sie die Eingabetaste 5. Geben Sie den gewünschten Namen ein und betätigen Sie die Eingabetaste 6. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 74 · G&D VisionXS-IP-C-DVI-I...

  • Page 82: Änderung Des Passworts Eines Benutzerkontos

    Das Feld 2-Factor Auth Code (TOTP) erscheint nur bei aktivierter 2-Faktor-Authentifizierung. Ausführliche Hinweise hierzu finden Sie im separaten Handbuch der Webapplikation. Neu: Geben Sie das neue Passwort ein. Wiederholung: Wiederholen Sie das neue Passwort. 6. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-IP-C-DVI-I · 75...

  • Page 83: Änderung Der Rechte Eines Benutzerkontos

    Zugriff auf die Konfiguration des Systems Seite 83 uneingeschränkt möglich Target-Zugriffsrecht Zugriff auf ein Rechnermodul Seite 85 Target-Konfig Konfiguration der Rechnermodule Seite 85 Target-USB-Zugriffs- USB-Zugriffsberechtigung für alle Module Seite 86 recht WebIf-Login Login mit der Webapplikation Config Panel Seite 84 76 · G&D VisionXS-IP-C-DVI-I...

  • Page 84: Änderung Der Gruppenzugehörigkeit Eines Benutzerkontos

    Benutzergruppen, welchen das Benutzerkonto zugeordnet ist, wer- den mit einer Pfeilmarkierung () angezeigt. 7. Wiederholen Sie ggf. die Schritte 5. und 6., falls Sie die Gruppenzugehörigkeit weiterer Konten bearbeiten möchten. 8. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-IP-C-DVI-I · 77...

  • Page 85: Aktivierung Oder Deaktivierung Eines Benutzerkontos

    Strg 2. Wählen Sie die Zeile Benutzereinrichtung und betätigen Sie die Eingabetaste 3. Wählen Sie das zu löschende Benutzerkonto und betätigen Sie die -Taste. 4. Wählen Sie den Eintrag der Sicherheitsabfrage und betätigen Sie die Eingabetaste 78 · G&D VisionXS-IP-C-DVI-I...

  • Page 86: Verwaltung Von Benutzergruppen

    4. Betätigen Sie die -Taste zur Speicherung Ihrer Eingaben und Erstellung der Benutzergruppe. WICHTIG: Die neu erstellte Benutzergruppe ist weder mit Konfigurations- noch mit Zugriffsrechten auf Rechnermodule ausgestattet (siehe Effizienter Einsatz der Benutzergruppen auf Seite 72). G&D VisionXS-IP-C-DVI-I · 79...

  • Page 87: Änderung Des Namens Einer Benutzergruppe

    Zugriff auf die Konfiguration des Systems Seite 83 uneingeschränkt möglich Target-Zugriffsrecht Zugriff auf ein Rechnermodul Seite 85 Target-Konfig Konfiguration der Rechnermodule Seite 85 Target-USB-Zugriffs- USB-Zugriffsberechtigung für alle Module Seite 86 recht WebIf-Login Login mit der Webapplikation Config Panel Seite 84 80 · G&D VisionXS-IP-C-DVI-I...

  • Page 88: Mitgliederverwaltung Einer Benutzergruppe

    Benutzerkonten, die der Benutzergruppe zugeordnet sind, werden mit einer Pfeilmarkierung () angezeigt. 7. Wiederholen Sie ggf. die Schritte 5. und 6., falls Sie die Gruppenzugehörigkeit weiterer Konten bearbeiten möchten. 8. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-IP-C-DVI-I · 81...

  • Page 89: Aktivierung Oder Deaktivierung Einer Benutzergruppe

    Strg 2. Wählen Sie die Zeile Benutzergruppeneinrichtung und betätigen Sie die Eingabetaste 3. Wählen Sie die zu löschende Benutzergruppe und betätigen Sie die -Taste. 4. Wählen Sie den Eintrag der Sicherheitsabfrage und betätigen Sie die Eingabetaste 82 · G&D VisionXS-IP-C-DVI-I...

  • Page 90: System-Rechte

    4. Wählen Sie die Zeile Superuser-Recht und betätigen Sie die -Taste zur Auswahl einer der aufgelisteten Optionen: Uneingeschränkten Zugriff auf das KVM-System nein: Zugriffsberechtigung gemäß den Benutzer- und Gruppenrechten 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-IP-C-DVI-I · 83...

  • Page 91: Berechtigung Zum Ändern Der Einstellungen Des "Persönliches Profil"-Menüs

    5. Wählen Sie die Zeile und betätigen Sie die -Taste zur Auswahl einer WebIf-Login der aufgelisteten Optionen: Zugriff auf die Webapplikation erlaubt nein: Zugriff auf die Webapplikation untersagt 6. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 84 · G&D VisionXS-IP-C-DVI-I...

  • Page 92: Berechtigung Zur Änderung Des Eigenen Passworts

    Vollzugriff auf den am Rechnermodul angeschlossenen Computer erlaubt nein: Zugriff auf den am Rechnermodul angeschlossenen Computer untersagt Ansicht: Ansicht des Monitorbildes des am Rechnermodul angeschlossenen Computers erlaubt 7. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-IP-C-DVI-I · 85...

  • Page 93: Zugriffsrecht Auf Usb-Geräte

    5. Wählen Sie das Rechnermodul, für das Sie die Zugriffsrechte ändern möchten. 6. Betätigen Sie die -Taste zur Auswahl einer der aufgelisteten Optionen: Zugriff auf die USB-Geräte erlaubt nein: Zugriff auf die USB-Geräte untersagt 7. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 86 · G&D VisionXS-IP-C-DVI-I...

  • Page 94: Konfiguration

    USB-Gerät für einen Neustart priorisieren kein Gerät Änderung des Scancode-Sets einer PS/2-Tastatur Scancode-Set 2 Reinitialisierung von USB-Eingabegeräten nur fehlerhafte Geräte Wartezeit des Bildschirmschoners einstellen deaktiviert Tastaturlayout für Eingaben innerhalb des OSD auswählen Deutsch Wiederherstellung der Standardeinstellungen G&D VisionXS-IP-C-DVI-I · 87...
  • Page 95 Automatisches Schließen des OSD nach Inaktivität deaktiviert Position der Informationseinblendung ändern links oben Position des OSD ändern zentriert Die grundlegende Bedienung des OSD wird ab Seite 58 beschrieben. HINWEIS: Weitere Informationen zum Einsatz der Webapplikation finden Sie im separaten Handbuch. 88 · G&D VisionXS-IP-C-DVI-I...

  • Page 96: Konfigurationseinstellungen

    3. Wählen Sie in der Zeile Arbeitsplatztyp durch Betätigung der -Taste zwi- schen folgenden Optionen:  OpenAccess-Betriebsart (Standard) OpenAccess Standard  Standard-Betriebsart (Standard bei Geräten mit aktiviertem SecureCert Feature) 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-IP-C-DVI-I · 89...

  • Page 97: Änderung Des Names Des Arbeitsplatzmoduls

    Sie die Eingabetaste 3. Wählen Sie die Zeile und betätigen Sie die Name Eingabetaste 4. Geben Sie den gewünschten Namen ein und betätigen Sie die Eingabetaste 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 90 · G&D VisionXS-IP-C-DVI-I...

  • Page 98: Änderung Des Eigenen Passworts

    Ein- keine gabe notwendig. Das Feld 2-Factor Auth Code (TOTP) erscheint nur bei aktivierter 2-Faktor- Authentifizierung. Ausführliche Hinweise hierzu finden Sie im separaten Handbuch der Webapplikation. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-IP-C-DVI-I · 91...

  • Page 99: Sprache Auswählen

    Persönlichen Profils 3. Wählen Sie in der Zeile Sprache durch Betätigung der -Taste zwischen folgenden Optionen: Verwendung der Systemsprache vom System  Verwendung der ausgewählten Sprache [Auswahl] 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 92 · G&D VisionXS-IP-C-DVI-I...

  • Page 100: Änderung Des Hotkeys

     Strg-Taste (Standard für das entfernte OSD) Strg  Alt-Taste (Standard für das lokale OSD) Alt Gr  Alt Gr-Taste  Windows-Taste  Umschalttaste Shift 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-IP-C-DVI-I · 93...

  • Page 101: Änderung Der Osd-Taste

     Einfg-Taste Löschen  Entf-Taste Pos1  Pos 1-Taste Ende  Ende-Taste   Bild -Taste Bild hoch   Bild -Taste Bild runter  Leertaste Leertaste 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 94 · G&D VisionXS-IP-C-DVI-I...

  • Page 102: Osd Mit Doppeltem Tastendruck Starten

     OSD-Aufruf mit doppeltem Druck auf die Windows-Taste Shift  OSD-Aufruf mit doppeltem Druck auf die Umschalt-Taste  OSD-Aufruf mit doppeltem Druck auf die Druck-Taste Drucken 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-IP-C-DVI-I · 95...

  • Page 103: Kanalumschaltung Bei Verwendung Eines Dh-Rechnermoduls

    4. Wählen Sie in der Zeile Stream-Auswahl die gewünschte Option aus:  Pfeil links-Taste und Pfeil rechts-Taste (Standard) Pfeil links, rechts Num+, Num-  Num+-Taste und Num--Taste 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 96 · G&D VisionXS-IP-C-DVI-I...

  • Page 104: Betriebsmodus Der Rs232-Schnittstelle Einstellen

     Der Datenstrom eines RS232-Gerätes wird vom RS232 Rechnermodul zum Arbeitsplatzmodul übertragen (Standardeinstellung). RS422-Adapter  Der Datenstrom eines RS422-Gerätes wird über die separat erhältlichen G&D RS232-422-Adapter Rechnermodul zum Arbeitsplatzmodul übertragen. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-IP-C-DVI-I · 97...

  • Page 105: Auswahl Des Edid-Modus Des Kvm-Extenders

    EDID zuweisen Eingabetaste Wählen Sie mit den Pfeiltasten das zu aktivierende Profil und aktivieren Sie es mit der -Taste. Speichern Sie Ihre Auswahl mit der -Taste. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 98 · G&D VisionXS-IP-C-DVI-I...

  • Page 106: Reduzierung Der Farbtiefe Der Zu Übertragenden Bilddaten

    Optionen:  Übertragung der Bilddaten mit einer maximalen Farbtiefe 24 Bit von 24 bit (Standard) 18 Bit  Reduzierung der Farbtiefe der Bilddaten auf 18 bit 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-IP-C-DVI-I · 99...

  • Page 107: Verwendung Des Freeze-Modus

     Einblendung des Hinweises Eingefroren und der vergangenen Zeit seit dem Verbindungsabbruch  Anzeige des farbigen Rahmens ( ) und Einblendung des Rahmen+OSD frame Hinweises Eingefroren ( 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 100 · G&D VisionXS-IP-C-DVI-I...

  • Page 108: Ddc/Ci-Unterstützung (De)Aktivieren

    (Standard).  Die Übertragung von DDC/CI-Signalen erfolgt aus- CPU > Monitor schließlich vom Rechner in Richtung des Monitors. bidirektional  Die Übertragung von DDC/CI-Signalen erfolgt bidirektional. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-IP-C-DVI-I · 101...

  • Page 109: Usb-Tastaturmodus Oder "Generic Usb" De(Aktivieren)

    Bei Einsatz eines Apple Keyboards erlaubt ein spezieller Tastaturmodus die Verwen- dung der Sondertasten dieser Tastaturen. Die folgende Tabelle listet die unterstützten USB-Tastaturen auf: EINGABEGERÄT EINSTELLUNG PC-Tastatur mit zusätzlichen Multimedia-Tasten  Multimedia PC-Tastatur mit Standard-Tastaturlayout  PC Standard Apple Keyboard mit Ziffernblock (A1243)  Apple A1243 102 · G&D VisionXS-IP-C-DVI-I...
  • Page 110 2. Wählen Sie die Zeile Target-Einrichtung und betätigen Sie die Eingabetaste 3. Wählen Sie die Zeile und betätigen Sie die -Taste zur Aus- USB-HID-Modus wahl einer Option (s. oben). 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-IP-C-DVI-I · 103...

  • Page 111: Usb-Gerät Für Einen Neustart Priorisieren

    Änderungen. HINWEIS: Die Priorisierung bleibt auch bestehen, wenn das USB-Gerät vom Arbeitsplatzmodul getrennt wird (erscheint im OSD dann rot) und anschließend wieder verbunden wird (erscheint im OSD dann wieder grün und mit einem Dreieck () markiert). 104 · G&D VisionXS-IP-C-DVI-I...

  • Page 112: Änderung Des Scancode-Sets Einer Ps/2-Tastatur

     Aktivierung des Scancode-Sets 2 für PS/2-Tastatureingaben  Aktivierung des Scancode-Sets 3 für PS/2-Tastatureingaben 3. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. Die Tastatur wird nach dem erneuten Einschalten initialisiert und das ausgewählte Scancode-Set angewendet. G&D VisionXS-IP-C-DVI-I · 105...

  • Page 113: Reinitialisierung Von Usb-Eingabegeräten

    Kommunikation zu einem USB-Gerät gestört ist, werden alle angeschlossenen USB-Geräte reinitialisiert.  Der Status der USB-Geräte wird nicht überwacht. Falls die Kommunikation zu einem USB-Gerät gestört ist, findet Reinitialisierung statt. keine 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 106 · G&D VisionXS-IP-C-DVI-I...

  • Page 114: Wartezeit Des Bildschirmschoners Einstellen

    Sie die Eingabetaste 3. Geben Sie in der Zeile Bildschirmschoner (min) die Wartezeit (1 bis 999 Minuten) des Bildschirmschoners ein. Der Wert 0 deaktiviert den Bildschirmschoner. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-IP-C-DVI-I · 107...

  • Page 115: Tastaturlayout Für Eingaben Innerhalb Des Osd Auswählen

    -Taste OSD-Tastatur-Layout zwischen folgenden Optionen:  Deutsch (Standard)  US-Englisch  UK-Englisch  Französisch  Spanisch  Lat.-amerik.  Portugiesisch  Schwedisch  Schweiz-Französich  Dänisch 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 108 · G&D VisionXS-IP-C-DVI-I...

  • Page 116: Wiederherstellung Der Standardeinstellungen

    2. Wählen Sie die Zeile System-Einrichtung (entferntes OSD) bzw. Arbeitsplatz-Utility (lokales OSD) und betätigen Sie die Eingabetaste 3. Wählen Sie die Zeile und betätigen Sie Werkseinstellungen wiederherstellen Eingabetaste 4. Bestätigen Sie die Sicherheitsabfrage oder brechen Sie den Vorgang ab. G&D VisionXS-IP-C-DVI-I · 109...

  • Page 117: Reset Der Netzfilterregeln

    2. Wählen Sie die Zeile und betätigen Sie die Netzwerkeinrichtung Eingabetaste 3. Wählen Sie die Zeile Netzfilterkonfiguration zurücksetzen und betätigen Sie Eingabetaste 4. Bestätigen Sie die Sicherheitsabfrage oder brechen Sie den Vorgang ab. 110 · G&D VisionXS-IP-C-DVI-I...

  • Page 118: Farbe Der Informationseinblendung Ändern

    (Standard). Strg+Num 2. Betätigen Sie die -Taste zum Aufruf des Persönlichen Profils 3. Wählen Sie in der Zeile OSD-Farbe durch Betätigung der -Taste die gewünschte Farbe. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D VisionXS-IP-C-DVI-I · 111...

  • Page 119: Anzeige Der Informationseinblendung

    Optionen: hoch  hohes Durchscheinen des Bildschirminhalts mittel  mittleres Durchscheinen des Bildschirminhalts (Standard) niedrig  leichtes Durchscheinen des Bildschirminhalts  überdeckende Darstellung des OSD 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 112 · G&D VisionXS-IP-C-DVI-I...

  • Page 120: Automatisches Schließen Des Osd Nach Inaktivität

    Menü an die gewünschte Position zu verschieben oder betätigen Sie die Tastenkombination Strg+D zur Wiederherstellung der Standardposition. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderun- gen oder die -Taste zum Abbruch der Aktion. G&D VisionXS-IP-C-DVI-I · 113...

  • Page 121: Position Des Osd Ändern

    Maus, um das OSD an die gewünschte Position zu verschieben oder betätigen Sie die Tastenkombina- tion Strg+D zur Wiederherstellung der Standardposition. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderun- gen oder die -Taste zum Abbruch der Aktion. 114 · G&D VisionXS-IP-C-DVI-I...

  • Page 122: Weiterführende Informationen

    Üblicherweise werden die DDC-Informationen des Monitors unverändert an den Rech- ner weitergeleitet. Stellt der KVM-Extender aber fest, dass sich die Informationen des Monitors nicht vollständig auslesen lassen oder diese unzulässige Einträge enthalten, werden die Informationen (wenn möglich) vervollständigt oder korrigiert. G&D VisionXS-IP-C-DVI-I · 115...

  • Page 123: Ermittlung Der Netzwerkeinstellungen Über Den Service-Port

     Bits pro Sekunde: 115.200  Datenbits:  Parität: Keine  Stoppbits:  Flusssteuerung: Keine 3. Verwenden Sie das mitgelieferte USB-Servicekabel, um den Rechner mit der Ser- vice-Buchse an der Rückseite des Arbeitsplatz- bzw. Rechnermodul zu verbinden. 116 · G&D VisionXS-IP-C-DVI-I...

  • Page 124: Ermittlung Der Ip-Adresse

    So ermitteln Sie die IP-Adresse des Arbeitsplatz- bzw. Rechnermoduls: 1. Starten Sie das Arbeitsplatz- bzw. Rechnermodul neu. Während des Bootvorgangs werden verschiedene Statusmeldungen im Terminalemulationsprogramm angezeigt. 2. Nach Abschluss der Boot-Vorgangs wird die IP-Adresse gemeinsam mit anderen Systeminformationen ausgegeben. G&D VisionXS-IP-C-DVI-I · 117...

  • Page 125: Pin-Belegung Der Rs232-Schnittstelle

    RxD (Receive Data) Eingang Ausgang TxD (Transmit Data) Ausgang Eingang nicht belegt GND (Ground) Ground Ground nicht belegt RTS (Request to Send) Ausgang Eingang CTS (Clear to Send) Eingang Ausgang Power Power 118 · G&D VisionXS-IP-C-DVI-I...

  • Page 126: Statusanzeigen

    Es konnte keine Verbindung hergestellt werden. grün Der KVM-Extender wird mit Spannung versorgt und die Gerätesoftware wurde erfolgreich gestartet. gelb Der KVM-Extender wird mit Spannung versorgt. blau Die Identification-Funktion wurde über die Webapplikation aktiviert. Der KVM-Extender wird nicht mit Spannung versorgt. G&D VisionXS-IP-C-DVI-I · 119...

  • Page 127: Verwendete Netzwerk-Ports Und Protokolle

    Verwendete Netzwerk-Ports und Protokolle Verwendete Netzwerk-Ports und Protokolle HINWEIS: Eine Übersicht über die Netzwerk-Ports und Protokolle, die bei KVM- over-IP von G&D verwendet werden können, finden Sie im separaten Handbuch zur Webapplikation. 120 · G&D VisionXS-IP-C-DVI-I...

  • Page 128: Technische Daten

    RxD, TxD, GND, RTS, CTS, 5V Generic USB Spezifikation: USB 2.0  Standard-CPU-Varianten USB-Klassen: Human Interface Device (HID) unterstützen 1 Gerät, CON- und CPU-UG- Massenspeicher (MSC/UMS) Varianten unterstützen Übertragungsrate: max. 25 Mbit/s bis zu 5 Geräte G&D VisionXS-IP-C-DVI-I · 121...
  • Page 129 DeviceCarrier Luftfeuchte: 20 % bis 80 %, nicht kondensierend Lagerumgebung Temperatur: -20 °C bis +60 °C Luftfeuchte: 15 % bis 85 %, nicht kondensierend Konformität CE, UKCA, FCC Klasse B, TAA, EAC, RoHS, WEEE, REACH 122 · G&D VisionXS-IP-C-DVI-I...

  • Page 130: Spezifische Eigenschaften Der Geräte

    Das LLDP-Protokoll wird nicht ver- wendet. Im Netzwerkswitch muss daher eine feste Zuweisung der PoE-Klasse erfolgen. Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 109 × 31 × 184 mm IP-Schutzklasse: IP20 Gewicht: ca. 0,7 kg G&D VisionXS-IP-C-DVI-I · 123...
  • Page 131 Das LLDP-Protokoll wird nicht ver- wendet. Im Netzwerkswitch muss daher eine feste Zuweisung der PoE-Klasse erfolgen. Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 109 × 31 × 184 mm IP-Schutzklasse: IP20 Gewicht: ca. 0,7 kg 124 · G&D VisionXS-IP-C-DVI-I...
  • Page 132 Das LLDP-Protokoll wird nicht ver- wendet. Im Netzwerkswitch muss daher eine feste Zuweisung der PoE-Klasse erfolgen. Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 109 × 31 × 184 mm IP-Schutzklasse: IP20 Gewicht: ca. 0,7 kg G&D VisionXS-IP-C-DVI-I · 125...
  • Page 133 Das LLDP-Protokoll wird nicht ver- wendet. Im Netzwerkswitch muss daher eine feste Zuweisung der PoE-Klasse erfolgen. Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 170 × 40 × 184 mm IP-Schutzklasse: IP20 Gewicht: ca. 1,2 kg 126 · G&D VisionXS-IP-C-DVI-I...
  • Page 134 Das LLDP-Protokoll wird nicht ver- wendet. Im Netzwerkswitch muss daher eine feste Zuweisung der PoE-Klasse erfolgen. Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 170 × 40 × 184 mm IP-Schutzklasse: IP20 Gewicht: ca. 1,2 kg G&D VisionXS-IP-C-DVI-I · 127...
  • Page 135 Das LLDP-Protokoll wird nicht ver- wendet. Im Netzwerkswitch muss daher eine feste Zuweisung der PoE-Klasse erfolgen. Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 170 × 40 × 184 mm IP-Schutzklasse: IP20 Gewicht: ca. 1,2 kg 128 · G&D VisionXS-IP-C-DVI-I...
  • Page 136 Das LLDP-Protokoll wird nicht ver- wendet. Im Netzwerkswitch muss daher eine feste Zuweisung der PoE-Klasse erfolgen. Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 170 × 40 × 184 mm IP-Schutzklasse: IP20 Gewicht: ca. 1,2 kg G&D VisionXS-IP-C-DVI-I · 129...
  • Page 137 Das LLDP-Protokoll wird nicht ver- wendet. Im Netzwerkswitch muss daher eine feste Zuweisung der PoE-Klasse erfolgen. Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 170 × 40 × 184 mm IP-Schutzklasse: IP20 Gewicht: ca. 1,3 kg 130 · G&D VisionXS-IP-C-DVI-I...
  • Page 138 Das LLDP-Protokoll wird nicht ver- wendet. Im Netzwerkswitch muss daher eine feste Zuweisung der PoE-Klasse erfolgen. Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 170 × 40 × 184 mm IP-Schutzklasse: IP20 Gewicht: ca. 1,2 kg G&D VisionXS-IP-C-DVI-I · 131...
  • Page 139 Das LLDP-Protokoll wird nicht ver- wendet. Im Netzwerkswitch muss daher eine feste Zuweisung der PoE-Klasse erfolgen. Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 109 × 31 × 184 mm IP-Schutzklasse: IP20 Gewicht: ca. 0,7 kg 132 · G&D VisionXS-IP-C-DVI-I...
  • Page 140 Das LLDP-Protokoll wird nicht ver- wendet. Im Netzwerkswitch muss daher eine feste Zuweisung der PoE-Klasse erfolgen. Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): 109 × 31 × 184 mm IP-Schutzklasse: IP20 Gewicht: ca. 0,7 kg G&D VisionXS-IP-C-DVI-I · 133...

  • Page 142: About This Manual

    © Guntermann & Drunck GmbH 2024. All rights reserved. Version 1.00 – 29/08/2024 Firmware: 1.4.000 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Phone +49 271 23872-0 +49 271 23872-120 www.gdsys.com sales@gdsys.com i · G&D VisionXS-IP-C-DVI-I...

  • Page 143: Fcc Statement

     Increase the separation between the equipment and receiver.  Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.  Consult the dealer or an experienced radio/TV technician for help. G&D VisionXS-IP-C-DVI-I · ii...
  • Page 144 Table of contents Table of contents Safety instructions .................... 1 The VisionXS-IP-C-DVI-I series ..............4 Use as extender or matrix switch modules ............4 Package contents ....................5 Secure KVM-over-IP solution ................6 Potential security vulnerabilitites, threats and dangers ......... 6 Protection of KVM systems from external or internal attacks ......
  • Page 145 Activating a premium function ............... 68 Web application Config Panel ................ 69 Basic operation of the web application ............. 69 Starting the web application ............... 69 Selecting the language of the web application ..........69 Closing the web application ............... 70 G&D VisionXS-IP-C-DVI-I · iv...
  • Page 146 Enabling or disabling DDC/CI support ............ 101 (De)Activating an USB keyboard or the »Generic USB« mode ....102 Prioritizing a USB device for a reboot ............104 Changing the scancode set of PS/2 keyboards ........... 105 Reinitialising USB input devices ............... 106 v · G&D VisionXS-IP-C-DVI-I...
  • Page 147 Pin assignment of the RS232 interface ............. 118 Status LEDs ....................119 Used network ports and protocols ..............120 Technical data ....................121 General features of the series ................121 Specific features of devices ................123 G&D VisionXS-IP-C-DVI-I · vi...

  • Page 148: Safety Instructions

    When installing the devices, ensure that the devices’ mains plugs remain accessible at all time. Do not cover the ventilation openings For device variants with ventilation openings, it must always be ensured that the ventilation openings are not covered. G&D VisionXS-IP-C-DVI-I · 1...
  • Page 149 Failure to observe this precautionary measure can result in injuries and damage to the device. Operate the device exclusively in the intended field of application The devices are designed for indoor use. Avoid extreme cold, heat or humidity. 2 · G&D VisionXS-IP-C-DVI-I...
  • Page 150 VORSICHT: Es besteht Explosionsgefahr, wenn die Batterie durch einen falschen Batterie-Typ ersetzt wird. Entsorgen Sie gebrauchte Batterien umweltgerecht. Gebrauchte Batterien dürfen nicht in den Hausmüll geworfen werden. Beachten Sie die gültigen Vorschriften zur Entsorgung elektronischer Produkte. G&D VisionXS-IP-C-DVI-I · 3...

  • Page 151: The Visionxs-Ip-C-Dvi-I Series

    ControlCenter-IP-XS In this case, configure a KVM-over-IP connection to the IP matrix switch for the modules. In this configuration, the IP matrix switch enables the flexible connection of a con- sole module to a computer module. 4 · G&D VisionXS-IP-C-DVI-I...

  • Page 152: Package Contents

     1 × »Correct power supply« flyer Additional package contents of expanded variants The package contents of expanded variants of console modules of the series additionally contain the cables listed below. VisionXS-IP-C-DVI-I DT VARIANTS 1 × power cable (PowerCable-2 Standard) G&D VisionXS-IP-C-DVI-I · 5...

  • Page 153: Secure Kvm-Over-Ip Solution

    In most cases, an attack is targeted at the weakest link in the chain. This can include, for example, man-in-the-middle attacks, where the entire network traffic is passed on to third parties. Therefore, separating and segmenting networks are important tools to protect an application from cyber attacks. 6 · G&D VisionXS-IP-C-DVI-I...

  • Page 154: The Secure Solution From G&D

    UID, serial number and the Trusted Platform Module. The con- trol port is also used to exchange the respective security keys the KVM-over-IP matrix generates within matrix operation or the computer module generates within extender operation for each end device. G&D VisionXS-IP-C-DVI-I · 7...
  • Page 155 If the target IP address or VPN tunnel is compromised, no new security keys are issued and the KVM end devices as well as the matrix system switch to security mode and stop the transmission of data. 8 · G&D VisionXS-IP-C-DVI-I...

  • Page 156: Update And Backup/Restore

    This means there ist no need to make a manual backup after a configura- tion option has been changed. Backed-up data can be restored using the restore function. G&D VisionXS-IP-C-DVI-I · 9...

  • Page 157: Further Security-Relevant Aspects

    To provide a greater level of security, a second possession-based factor can be requested through the 2-factor authentication (2FA) option. 2FA makes use of a time-based one-time password (TOTP). Authenticator apps or hardware tokens can be used. 10 · G&D VisionXS-IP-C-DVI-I...

  • Page 158: Optional Additional Security-Relevant Functions

    The SecureCert feature can only be ordered together with a device. After sales activation is possible. ADVICE: Additional functions are available for matrix operation. For detailed information, please refer to the manual of the matrix switch. G&D VisionXS-IP-C-DVI-I · 11...

  • Page 159: Signal Transmission And Transmission Length

    Quality of Service (QoS) and VLAN support, in addition to basic switch functions.  Gigabit Ethernet: User and computer modules are connected to the network using 1 GBit network connections (in accordance with IEEE 802.3ab). 12 · G&D VisionXS-IP-C-DVI-I...

  • Page 160: Recommended Settings Of Network Switches

    In overload situations, a strict priority prevents the loss of KVM data. NOTE: Take into consideration that some network switches automatically assign the service class Network Control (DSCP name: ) for all data packets. In such environments, the DSCP 48 option must not be selected! G&D VisionXS-IP-C-DVI-I · 13...

  • Page 161: Preparation

    Please mind the maximum cable length of two meters between the con- sole module and the devices of the remote console. 4. Take the supplied cables and have them ready for the installation of the devices. 14 · G&D VisionXS-IP-C-DVI-I...

  • Page 162: Installing The Computer Module

    Connect the other end of the cable to the local network. Connecting the computer’s keyboard and mouse signals USB CPU: Use the USB-AM/BM-2 cable to connect one of the computer’s USB inter- faces to this interface. G&D VisionXS-IP-C-DVI-I · 15...
  • Page 163 Use an Audio-M/M-2 audio connection cable to connect the omputer’s Line- Line In: Out interface to this interface Serial: Use the RS232-M/F-2 cable to connect one of the computer’s 9-pin serial inter- faces to this interface. 16 · G&D VisionXS-IP-C-DVI-I...
  • Page 164 Connect the other end of the Gigabit Ethernet. NOTE: The activation of the feature activates the Transm. Redundancy Transmission 2 interface. Use this interface to establish a redundant transmission connection (link aggregation) with the Gigabit network. G&D VisionXS-IP-C-DVI-I · 17...

  • Page 165: Establishing The Power Supply

    Our support will gladly assist you in ensuring that your device is supplied with power correctly. If the device is not supplied with adequate power, it may not operate as expected and its function may be permanently impaired! 18 · G&D VisionXS-IP-C-DVI-I...
  • Page 166 The driver is provided as download on the website www.gdsys.com/en under More from G&D > Tools & drivers 1. Start any terminal emulator (e.g. HyperTerminal or PuTTY). G&D VisionXS-IP-C-DVI-I · 19...

  • Page 167: Flow Control: None

    SecureCert feature activated)  System information  Set system defaults: A confirmation Are you sure? [y]es, [N]o (default) is displayed.  Reboot: A confirmation Are you sure? [y]es, [N]o (default) is displayed. 20 · G&D VisionXS-IP-C-DVI-I...

  • Page 168: Installing Console Modules

    Network: Insert a category 5 twisted pair cable (or better), which is available as acces- sory. Connect the other end of the cable to the local network. G&D VisionXS-IP-C-DVI-I · 21...
  • Page 169 There are three interfaces on the console module. You need a USB Generic hub or a USB composite device to connect four or five generic USB devices. The two Keyb./Mouse interfaces cannot be used for generic USB mode. 22 · G&D VisionXS-IP-C-DVI-I...

  • Page 170: Connecting The Console Monitor

    Connecting the console monitor Connect the console monitor. DVI/VGA Out: Connecting audio and RS232 interfaces (depending on model) Line Out: Connect the speakers or another audio output device. Serial: Connect the serial end device to this interface. G&D VisionXS-IP-C-DVI-I · 23...
  • Page 171 Connect the other end of the Gigabit Ethernet. NOTE: The activation of the Transm. Redundancy feature activates the Transmission 2 interface. Use this interface to establish a redundant transmission connection (link aggregation) with the Gigabit network. 24 · G&D VisionXS-IP-C-DVI-I...
  • Page 172 6 sources (< 51 W; IEEE 802.3bt). Console modules can be operated on class 4 sources under certain circumstances if the power is sufficient (no/eco- nomical USB loads). In this case, however, the LED will flash to indicate the risk. G&D VisionXS-IP-C-DVI-I · 25...

  • Page 173: Service Interface

    The driver is provided as download on the website under www.gdsys.com/en More from G&D > Tools & drivers 1. Start any terminal emulator (e.g. HyperTerminal or PuTTY). 26 · G&D VisionXS-IP-C-DVI-I...
  • Page 174 SecureCert feature activated)  System information  Set system defaults: A confirmation Are you sure? [y]es, [N]o (default) is displayed.  Reboot: A confirmation Are you sure? [y]es, [N]o (default) is displayed. G&D VisionXS-IP-C-DVI-I · 27...

  • Page 175: Start-Up

    Cert feature activated. In this operating mode, access to the KVM extender is pro- tected by authentication. Information on the operating modes can be found in chapter Operating modes of console modules on page 89 ff. 28 · G&D VisionXS-IP-C-DVI-I...

  • Page 176: User Login At The Console Module

    (see Showing terms of use on page 34). IMPORTANT: The 2-Factor Auth Code (TOTP) field only appears if 2-factor authenti- cation is enabled. For detailed information, please refer to the separate manual of the web application. G&D VisionXS-IP-C-DVI-I · 29...

  • Page 177: Configuring The Password Complexity

    Enter 4. Select the Min. capital letters line and press Enter 5. Enter the desired minimum number of capital letters within a password (Default: 0 or 1 with activated SecureCert-Feature) 6. Press to save your settings. 30 · G&D VisionXS-IP-C-DVI-I...
  • Page 178 Enter 4. Select the line and press Min. special characters Enter 5. Enter the desired minimum number of special characters within a password (Default: 0 or 1 with activated SecureCert-Feature) 6. Press to save your settings. G&D VisionXS-IP-C-DVI-I · 31...

  • Page 179: Configuring The Login Options

    Enter 5. Enter the desired maximum number of failed attempts when entering the pass- word (Default: 0 = off/unlimited number of failed attempts or. 3 with activated SecureCert-Feature, max. 1,000) 6. Press to save your settings. 32 · G&D VisionXS-IP-C-DVI-I...
  • Page 180 5. Enter the desired number of maximum simultaneous superuser sessions (Default: 0 = off/unlimited number of superuser sessions, max. 1,024) NOTE: The maximum number of simultaneous supueruser sessions is effectiv per interface (device/OSD and ConfigPanel). 6. Press to save your settings. G&D VisionXS-IP-C-DVI-I · 33...

  • Page 181: Showing Terms Of Use

    9. Select the entry and press Long text... Enter 10.Now enter the desired terms of use. This field is limited to 1,500 characters. 11.Press to save the text. 12.Press and then to save your settings. 34 · G&D VisionXS-IP-C-DVI-I...

  • Page 182: User Logout At The Console Module

    Operation menu. 3. Press or select the E - User logout entry and press Enter ADVICE: After the on-screen display has been called up, you can use the User logout function by pressing Ctrl G&D VisionXS-IP-C-DVI-I · 35...

  • Page 183: Establishing A Kvm-Over-Ip™ Connection For The First Time

    Both the IP addresses and the KVM-over-IP settings are preconfigured as follows: DEFAULT SETTING OF THE COMPUTER MODULE (CPU) IP address: 172.17.0.10 Netmask 255.255.0.0 Control port: 18246 Communication port: 18245 Data port: 18244 36 · G&D VisionXS-IP-C-DVI-I...

  • Page 184: Configuring A Kvm-Over-Ip Connection Of A Computer Module

    (see Starting process on page 28). IMPORTANT: The OSD of the computer module can be opened only if a KVM-over-IP connection to the computer module is established. Therefore, you have to change the configuration of the computer module first. G&D VisionXS-IP-C-DVI-I · 37...
  • Page 185 How to configure global network settings: 1. Use the remote hotkey Ctrl to open the OSD of computer module. 2. Select the entry and press Network setup Enter 3. Select the entry Interfaces and press Enter 38 · G&D VisionXS-IP-C-DVI-I...
  • Page 186 Enter the number of the port you want to use. Communication port: Enter the number of the port you want to use. Data port: Enter the number of the port you want to use. 4. Press to save your settings. G&D VisionXS-IP-C-DVI-I · 39...

  • Page 187: Configuring A Kvm-Over-Ip Connection Of A Console Module

    Even in complex networks global network settings ensure that the KVM extender is available from all partial networks. How to configure global network settings: 1. Use the local hotkey to open the OSD of the console module. 2. Press to open the Configuration menu. 40 · G&D VisionXS-IP-C-DVI-I...

  • Page 188: Configuring A Kvm-Over-Ip Connection

    Enter the number of the port you want to use. Communication Port: Enter the number of the port you want to use. Data Port: Enter the number of the port you want to use. 5. Press to save your settings. G&D VisionXS-IP-C-DVI-I · 41...

  • Page 189: Add, Configuration And Deletion Of A Counterpart

    Configuration menu. 3. Select the entry KVM Connection and press Enter 4. Select the entry and press IP-MUX Enter 5. Use the arrow keys to select the counterpart to be configured and press the key. 42 · G&D VisionXS-IP-C-DVI-I...
  • Page 190 Enter 4. Select the entry IP-MUX and press Enter 5. Use the to select the couunterpart you want to delete and arrow keys press the key. 6. Confirm the safety prompt to delete the counterpart. G&D VisionXS-IP-C-DVI-I · 43...

  • Page 191: Extended Settings Of Kvm-Over-Ip Connection

    2. Select the row and press KVM connection Enter 3. Under Bandwidth limit (Mb/s) you can set the bandwidth limit of a KVM-over-IP connection in Mb/s. NOTE: Entering the value deactivates the limit. 4. Press to save your settings. 44 · G&D VisionXS-IP-C-DVI-I...

  • Page 192: Classifying Ip Packets (Diffserv)

    Take into consideration that some network switches automatically assign the service class Network Control (DSCP name: ) for all data packets. In such environments, the option must not be selected! DSCP 48 4. Press to save your settings. G&D VisionXS-IP-C-DVI-I · 45...

  • Page 193: (De)Activating Signals

    2. Select the row KVM connection and press Enter 3. Under use the arrow keys to check the box of the signal you want Activated signals to (de)activate and press 4. Press to save your settings. 46 · G&D VisionXS-IP-C-DVI-I...

  • Page 194: Restricting Kvm-Over-Ip Remote Stations (Uid Locking)

     Press F3: Add  Under Device type press F8 to select the device type you want to add.  Enter the UID of the device under Device UID 7. Press to save your settings. G&D VisionXS-IP-C-DVI-I · 47...

  • Page 195: Ip-Mux Functionality

    1. Start the local OSD with the hotkey (default). Alt+Num Select IPCON Sort. Alph+ Search ....... Counterpart #1 Counterpart #2 Counterpart #3 F11:Config 2. Use the to select the counterpart to be accessed. arrow keys 3. Press Enter 48 · G&D VisionXS-IP-C-DVI-I...

  • Page 196: Accessing A Counterpart Via Select Keys

    IMPORTANT: Both the selected valid keys and the select key modifier are no longer provided as key combinations to the operating system and the applica- tions on the computer. 6. Press to save your settings. G&D VisionXS-IP-C-DVI-I · 49...

  • Page 197: Disconnecting A Counterpart

    Disconnecting a counterpart How to disconnect a counterpart: 1. Start the local OSD with the Alt+Num hotkey (default). 2. Press the key combination to disconnect the active connection to the Ctrl+D counterpart. 50 · G&D VisionXS-IP-C-DVI-I...

  • Page 198: Initial Configuration Of The Network Settings

    Ctrl ) to open and configure the remote OSD of the computer module. During the starting process of the console module the settings of both hotkeys are shown (see Starting process on page 28). G&D VisionXS-IP-C-DVI-I · 51...

  • Page 199: Configuring The Network Interface

    Enter the IP address of the interface. The operational mode DHCP does not allow making entries. Netmask: Enter the netmask of the network. The operational mode DHCP does not allow making entries. 5. Press to save your settings. 52 · G&D VisionXS-IP-C-DVI-I...

  • Page 200: Configuring The Global Network Settings

    Enter the domain the device is to belong to. Gateway: Enter the gateway IP address. DNS Server 1: Enter the IP address of the DNS server. DNS Server 2: Optionally, enter the IP address of another DNS server. 5. Press to save your settings. G&D VisionXS-IP-C-DVI-I · 53...

  • Page 201: Checking The Availability Of A Host In The Network (Ping)

    Min. RTT: minimum round-trip-time Avg. RTT: average round-trip-time Max. RTT: maximum round-trip-time NOTE: A message informs the user if the host name cannot be resolved into an IP address. 5. Press to leave the menu. 54 · G&D VisionXS-IP-C-DVI-I...

  • Page 202: Link Aggregation

    ), if you want to change the configuration of the console module. Alt+Num 2. Select the row and press (remote OSD) or , select the row Network setup Enter Net- work and press Enter (local OSD). 3. Select the row Link aggregation and press Enter G&D VisionXS-IP-C-DVI-I · 55...
  • Page 203 The ARP packets of all network interfaces of the group are validated. ARP target: The table contains a list of all configured ARP targets. Use the buttons F3: Add F4: Delete F5: Edit to manage the ARP targets. 5. Press to save your settings. 56 · G&D VisionXS-IP-C-DVI-I...

  • Page 204: Reading Out The Status Of The Network Interfaces

    3. Select the row Link status and press Enter 4. The paragraphs Transmission Interface A include the following values: Link detected: Connection to the network established ( ) or dis- connected ( 5. Click on to leave the menu. G&D VisionXS-IP-C-DVI-I · 57...

  • Page 205: On-Screen Display

    OSD of the computer module and the (default: local hotkey to open and configure the local OSD of the console module. During the starting process of the console module, the settings of both hotkeys are shown (see Starting process on page 28). 58 · G&D VisionXS-IP-C-DVI-I...

  • Page 206: Showing The Remote Osd

     Menu items without submenus: The current setting is shown behind the menü item and can be changed directly.  The footer shows the most important keys to operate the cur- Footer rently displayed menu and further information if available. G&D VisionXS-IP-C-DVI-I · 59...

  • Page 207: Operating The Osd Via Keyboard Or Mouse

    The displayed menu closes after the settings are saved and the superior menu is displayed again. Press this key to switch between the different options of a menu item. Ctrl+F8: Configuration settings with many options support this hotkey to open a clearly-arranged list containing all options. 60 · G&D VisionXS-IP-C-DVI-I...

  • Page 208: Mouse Operation

    Right mouse key: The currently displayed menu is closed after your settings are saved. Afterwards, the toplevel menu is shown. A message informs you if you changed your entries but forgot to save them. G&D VisionXS-IP-C-DVI-I · 61...

  • Page 209: Osd Functions

    3. Press to select the desired sort criterion: Alph+: The names of the list entries are sorted alphabetically in ascending order. Alph-: The names of the list entries are sorted alphabetically in descending order. 62 · G&D VisionXS-IP-C-DVI-I...

  • Page 210: Overview Of The Menus Of The Remote Osd

    EDID mode and Assign EDID page 98 Color depth page 99 System setup Password complexity page 30 Login options page 32 Terms Of Use Config page 34 Hotkeys page 93 System security page 47 Set system defaults page 109 G&D VisionXS-IP-C-DVI-I · 63...
  • Page 211 Control port, Communication port page 39 and Data port Bandwidth limit (Mb/s) page 44 DiffServ Communication and page 45 DiffServ Data Activated signals page 46 (Audio and RS232) Information Hardware, Firmware, Hotkey and page 66 Feature information 64 · G&D VisionXS-IP-C-DVI-I...

  • Page 212: Personal Profile Menu

    After you called the OSD, press to open the Operation menu. The following functions can be carried out directly by the user: Function Description E – User logout page 35 T – Temporary login page 29 G&D VisionXS-IP-C-DVI-I · 65...

  • Page 213: Information Menu

    The computer modules of the extender system are displayed in this menu (see IP- MUX functionality on page 48): Select IPCON Sort. Alph+ Search ....... Counterpart #1 Counterpart #2 Counterpart #3 F11:Config Both the Search and Sort function can be used to limit the displayed computer modules. 66 · G&D VisionXS-IP-C-DVI-I...

  • Page 214: Configuration Menu

    Ping host page 54 Reset netfilter configuration page 110 KVM connection Password protection page 41 Control port, Communication port page 41 and Data port IP-MUX page 42 Information Hardware, Firmware, Hotkey and page 66 Feature information G&D VisionXS-IP-C-DVI-I · 67...

  • Page 215: Activating A Premium Function

    The premium functions can be activated in the Config Panel web application. The necessary steps are described in the manual of the web application. IMPORTANT: The SecureCert feature is only available with the order of new devices. After sales implementation is possible! 68 · G&D VisionXS-IP-C-DVI-I...

  • Page 216: Web Application Config Panel

    How to change the language of the web application: 1. Click the language identifier of the current language in the upper right corner. 2. Switch the language to be used by clicking on the desired language. G&D VisionXS-IP-C-DVI-I · 69...

  • Page 217: Closing The Web Application

    Logout function after finishing your work with the web application. How to close the web application: 1. Click on the at the top right. user icon 2. Click on Logout to exit the active session. 70 · G&D VisionXS-IP-C-DVI-I...

  • Page 218: Users And Groups

    Target access view full full right The settings of the Target config and Change own password rights result from the rights assigned to the user groups. The Target access right is given directly in the user account. G&D VisionXS-IP-C-DVI-I · 71...

  • Page 219: Efficient User Group Administration

    In addition to the »Office« group, also assign the respective user accounts to this group. In both cases, the user is provided with the effective right for Config target. ADVICE: The user profile lets you provide extended rights to a group member. 72 · G&D VisionXS-IP-C-DVI-I...

  • Page 220: Administrating User Accounts

    The recently created user account can neither configure nor access the computer modules. Before the account can be used, it has to be added to an existing user group or pro- vided with individual rights (see page 72). G&D VisionXS-IP-C-DVI-I · 73...

  • Page 221: Renaming A User Account

    User setup Enter 3. Select the user account you want to rename and press 4. Select the Name entry and press Enter 5. Enter the new name and press Enter 6. Press to save your settings. 74 · G&D VisionXS-IP-C-DVI-I...

  • Page 222: Changing The Password Of A User Account

    The 2-Factor Auth Code (TOTP) field only appears if 2-factor-authenti- cation is enabled. For detailed information, please refer to the separate manual of the web application. New: Enter your new password. Repeat: Repeat your new password. 6. Press to save your settings. G&D VisionXS-IP-C-DVI-I · 75...

  • Page 223: Changing The User Account Rights

    Access rights to a computer module page 85 Target config Configuration of computer modules page 85 Access to USB devices Access USB devices for all modules page 86 WebIf login Login to the web application page 84 Config Panel 76 · G&D VisionXS-IP-C-DVI-I...

  • Page 224: Changing A User Account's Membership

    User groups to which the user account is assigned to are marked with an arrow (). 7. Repeat steps 5 and 6 to edit the group membership for further accounts. 8. Press to save your settings. G&D VisionXS-IP-C-DVI-I · 77...

  • Page 225: Enabling Or Disabling A User Account

    (default) hotkey to open the OSD. Ctrl 2. Select the User setup entry and press Enter 3. Select the user account you want to delete and press 4. Select and press Enter to respond to the prompt for confirmation. 78 · G&D VisionXS-IP-C-DVI-I...

  • Page 226: Administrating User Groups

    Enter the name of the user group. 4. Press to save your inputs and create an user account. IMPORTANT: The recently created user group can neither configure nor access the computer modules (see Efficient user group administration on page 72). G&D VisionXS-IP-C-DVI-I · 79...

  • Page 227: Renaming A User Group

    Access rights to a computer module page 85 Target config Configuration of computer modules page 85 Access to USB devices Access USB devices for all modules page 86 WebIf login Login to the web application page 84 Config Panel 80 · G&D VisionXS-IP-C-DVI-I...

  • Page 228: Administrating User Group Members

    NOTE: User accounts that are assigned to the user group are marked with an arrow (). 7. Repeat steps 5 and 6 to change the group membership for further accounts. 8. Press to save your settings. G&D VisionXS-IP-C-DVI-I · 81...

  • Page 229: (De)Activating A User Group

    (default) hotkey to open the OSD. Ctrl 2. Select the User group setup entry and press Enter 3. Select the user group you want to delete and press 4. Select and press Enter to respond to the prompt for confirmation. 82 · G&D VisionXS-IP-C-DVI-I...

  • Page 230: System Rights

    4. Select the Superuser right entry and press F8 to select one of the following options: yes: full access to the KVM system access authorisation according to user and group rights 5. Press to save your settings. G&D VisionXS-IP-C-DVI-I · 83...

  • Page 231: Changing Settings In The "Personal Profile" Menu

    Config rights 5. Select the WebIf login entry and press F8 to select one of the following options: yes: Allow access to web application Deny access to web application 6. Press to save your settings. 84 · G&D VisionXS-IP-C-DVI-I...

  • Page 232: Rights To Change Your Own Password

    Full access to the computer connected to the computer module allowed Access to the computer connected to the computer module denied view: Screen contents of the computer connected to the computer module can be viewed 7. Press to save your settings. G&D VisionXS-IP-C-DVI-I · 85...

  • Page 233: Access Rights To Usb Devices

    5. Select the computer module for which you want to change the access rights. 6. Press F8 to select one of the following options: yes: Access to USB devices allowed Access to USB devices denied 7. Press to save your settings. 86 · G&D VisionXS-IP-C-DVI-I...

  • Page 234: Configuration

    Changing the scancode set of PS/2 keyboards scancode set 2 Reinitialising USB input devices only faulty devices Adjusting the waiting period of the screensaver disabled Selecting a keyboard layout for inputs via OSD German Resetting the default settings Resetting the netfilter rules G&D VisionXS-IP-C-DVI-I · 87...
  • Page 235 Changing the position of the information dispaly left upper corner Changing the position of the OSD centred The basic operation of the OSD is described on page 58. NOTE: The separate manual provides more information about the operation of the web application. 88 · G&D VisionXS-IP-C-DVI-I...

  • Page 236: Configuration Settings

    Console setup Enter 3. Under Console type , select one of the following options: OpenAccess  OpenAccess mode (default)  Standard mode (default for devices with SecureCert feature Standard activated) 4. Press to save your settings. G&D VisionXS-IP-C-DVI-I · 89...

  • Page 237: Renaming A Console Module

    (default) to open the OSD. 2. Select the entry and press Target setup Enter 3. Select the Name entry and press Enter 4. Enter the new name and press Enter 5. Press to save your settings. 90 · G&D VisionXS-IP-C-DVI-I...

  • Page 238: Changing Your Password

    Current field for users with activated superuser rights. The 2-Factor Auth Code (TOTP) field only appears if 2-factor-authentication is enabled. For detailed information, please refer to the separate manual of the web application. 5. Press to save your settings. G&D VisionXS-IP-C-DVI-I · 91...

  • Page 239: Selecting The Language

    2. Press to open the Personal Profile menu. 3. Under press to choose between the following options: Language Use the system language from system  Use the selected language [Selection] 4. Press to save your settings. 92 · G&D VisionXS-IP-C-DVI-I...

  • Page 240: Changing Hotkeys

    Ctrl  Ctrl key (default for remote hotkey)  Alt key (default for local hotkey)  Alt Gr key Alt Gr  Windows key Shift  Shift key 5. Press to save your settings. G&D VisionXS-IP-C-DVI-I · 93...

  • Page 241: Changing The Osd Key

     Pause key  Insert key Insert  Delete key Delete  Home key Home  End key  Page Up key PgUp PgDn  Pace Down key Space  Space key 5. Press to save your settings. 94 · G&D VisionXS-IP-C-DVI-I...

  • Page 242: Opening The Osd Via Double Keypress

     OSD is opened by pressing the Windows key twice  OSD is opened by pressing the Shift key twice Shift  OSD is opened by pressing the Print key twice Print 5. Press to save your settings. G&D VisionXS-IP-C-DVI-I · 95...

  • Page 243: Channel Switching When Using A Dh Computer Module

    Enter 4. Under Select stream select one of the following options:  Cursor left, right Cursor left key and Cursor right key (Standard)  Num+, Num- Num+-key and Num- key 5. Press to save your settings. 96 · G&D VisionXS-IP-C-DVI-I...

  • Page 244: Adjusting The Operating Mode Of The Rs232 Interface

    (default setting).  The data stream of an RS422 device is transmitted from the RS422 computer module to the console module via separately available G&D RS232-422 adapters 4. Press to save your settings. G&D VisionXS-IP-C-DVI-I · 97...

  • Page 245: Selecting The Edid Mode Of The Kvm Extender

    Assign EDID and press Enter Use the arrow keys to select the profile you want the activate and press Save your selection by pressing 5. Press to save your settings. 98 · G&D VisionXS-IP-C-DVI-I...

  • Page 246: Reducing The Colour Depth Of The Image Data To Be Transmitted

    24 Bit:  transmits the image data with a maximum colour depth of 24 bits (default) 18 Bit:  reduces the colour depth of image data to 18 bits 4. Press to save your settings. G&D VisionXS-IP-C-DVI-I · 99...

  • Page 247: Freeze Mode

    Freeze visualization  shows a coloured frame when disconnected frame  shows Frozen and the time passed since disconnection frame+OSD  shows a coloured frame ( frame ) and Frozen ( 5. Press to save your settings. 100 · G&D VisionXS-IP-C-DVI-I...

  • Page 248: Enabling Or Disabling Ddc/Ci Support

    CPU > monitor  The transmission of DDC/CI signals is carried out exclusively from the CPU to the monitor.  The transmission of DDC/CI signals is carried out bidirectional bidirectionally. 4. Press to save your settings. G&D VisionXS-IP-C-DVI-I · 101...

  • Page 249: (De)Activating An Usb Keyboard Or The "Generic Usb" Mode

    The following table lists the supported USB keyboards: INPUT DEVICE SETTING PC keyboard with additional multimedia keys  Multimedia PC keyboard with default keyboard layout  PC default Apple keyboard with numeric keypad (A1243)  Apple A1243 102 · G&D VisionXS-IP-C-DVI-I...
  • Page 250 (default) to open the OSD. 2. Select the row Target setup and press Enter 3. Select the row USB HID mode and press key to select an option (see above). 4. Press to save your settings. G&D VisionXS-IP-C-DVI-I · 103...

  • Page 251: Prioritizing A Usb Device For A Reboot

    The prioritization remains even if the USB device is disconnected from the console module (then appears in red on the OSD) and is subsequently recon- nected (then reappears in green on the OSD and marked with a triangle ()). 104 · G&D VisionXS-IP-C-DVI-I...

  • Page 252: Changing The Scancode Set Of Ps/2 Keyboards

     activates scancode set 2 for PS/2 keyboard inputs  activates scancode set 3 for PS/2 keyboard inputs 3. Press to save your settings. After you turn the KVM extender on again, the keyboard is initialised and the selected scancode set is applied. G&D VisionXS-IP-C-DVI-I · 105...

  • Page 253: Reinitialising Usb Input Devices

    If communication to one USB device is interrupted, all devices are reinitialised.  The status of the USB devices is monitored. If communication to a USB device is interrupted, the device is reinitialised. 4. Press to save your settings. 106 · G&D VisionXS-IP-C-DVI-I...

  • Page 254: Adjusting The Waiting Period Of The Screensaver

    2. Select the row Console setup and press Enter 3. Under Screensaver (min) enter a waiting period (1 to 999 minutes) for the screensaver. Entering the value 0 disables the screensaver. 4. Press to save your settings. G&D VisionXS-IP-C-DVI-I · 107...

  • Page 255: Selecting A Keyboard Layout For Inputs Via Osd

     german  english US  english UK  french  spanish  lat. americ.  portuguese  swedish  swiss-french  danish 4. Press to save your settings. 108 · G&D VisionXS-IP-C-DVI-I...

  • Page 256: Resetting The Default Settings

    2. Select the row (remote OSD) or System setup Console utility (local OSD) and press Enter 3. Select the row Set system defaults and press Enter 4. Confirm the security prompt or cancel the process. G&D VisionXS-IP-C-DVI-I · 109...

  • Page 257: Resetting The Netfilter Rules

    ) if you want to reset the local settings of the console mod- ule. 2. Select the row Network and press Enter 3. Select the row and press Reset netfilter configuration Enter 4. Confirm the security prompt or cancel the process. 110 · G&D VisionXS-IP-C-DVI-I...

  • Page 258: Changing The Colour Of The Information Display

    How to change the setting of the information display: 1. Press (default) to open the OSD. Ctrl+Num 2. Press to open the Personal Profile menu. 3. Under Display color press to select the desired colour. 4. Press to save your settings. G&D VisionXS-IP-C-DVI-I · 111...

  • Page 259: Information Display

    OSD transparency high  high transparency of the screen content average  average transparency of the screen content (default)  low transparency of the screen content  screen content is covered 4. Press to save your settings. 112 · G&D VisionXS-IP-C-DVI-I...

  • Page 260: Automatic Closing Of The Osd After Inactivity

    F2: Save 4. Use the arrow keys or the mouse to move the menu to the desired position or press Ctrl+D to reset the default position.. 5. Press to save your settings or to cancel the process. G&D VisionXS-IP-C-DVI-I · 113...

  • Page 261: Changing The Position Of The Osd

    Enter 5. Use the or the mouse to move the OSD to the desired position or arrow keys press to reset the default position. Ctrl+D 6. Press to save your settings or to cancel the process. 114 · G&D VisionXS-IP-C-DVI-I...

  • Page 262: Further Information

    The monitor’s DDC information is usually transmitted one-to-one to the computer. Should the KVM extender determine that the display cannot be read without errors or that the entries are invalid, the information is completed or corrected (if possible). G&D VisionXS-IP-C-DVI-I · 115...

  • Page 263: Determining Network Settings Via Service Port

     Data bits:  Parity: None  Stop bits:  Flow control: None 3. Use the supplied USB service cable to connect the computer to the Service port on the back panel of the console or computer module. 116 · G&D VisionXS-IP-C-DVI-I...

  • Page 264: Determining The Ip Address

    How to determine the IP address of a console or computer module: 1. Restart the console or computer module. During the boot process, the terminal emulator shows various status messages. 2. After the boot process, the IP address and other system information are displayed. G&D VisionXS-IP-C-DVI-I · 117...

  • Page 265: Pin Assignment Of The Rs232 Interface

    RxD (Receive Data) Input Output TxD (Transmit Data) Output Input not occupied GND (Ground) Ground Ground not occupied RTS (Request to Send) Output Input CTS (Clear to Send) Input Output Power Power 118 · G&D VisionXS-IP-C-DVI-I...

  • Page 266: Status Leds

    The KVM extender is supplied with voltage and the device software has been started successfully. yellow The KVM extender is supplied with voltage. blue On as soon as the LED has been activated via web application. The KVM extender is not supplied with voltage. G&D VisionXS-IP-C-DVI-I · 119...

  • Page 267: Used Network Ports And Protocols

    Used network ports and protocols Used network ports and protocols IMPORTANT: You can find a list of the network ports and protocols that can be used by G&D KVM-over-IP in the separate manual of the web application. 120 · G&D VisionXS-IP-C-DVI-I...

  • Page 268: Technical Data

    Generic USB Specification: USB 2.0  Standard CPU variants USB classes: Human Interface Device (HID) support 1 device, CON and CPU-UG variants Mass Storage (MSC / UMS) support up to 5 devices Transmission rate: max. 25 Mbit/s G&D VisionXS-IP-C-DVI-I · 121...

  • Page 269: Operating Environment

    DeviceCarrier Air humidity: 20 % to 80 %, non-condensing Storage environment Temperature: -20 °C to +60 °C Air humidity: 15 % to 85 %, non-condensing Conformity CE, UKCA, FCC class B, TAA, EAC, RoHS, WEEE, REACH 122 · G&D VisionXS-IP-C-DVI-I...

  • Page 270: Specific Features Of Devices

    PoE class must therefore be made in the network switch. Casing Material: anodised aluminium Dimensions (W × H × D): 109 × 31 × 184 mm approx. IP protection class: IP20 Weight: approx. 0.7 kg G&D VisionXS-IP-C-DVI-I · 123...
  • Page 271 PoE class must therefore be made in the network switch. Casing Material: anodised aluminium Dimensions (W × H × D): 109 × 31 × 184 mm approx. IP protection class: IP20 Weight: approx. 0.7 kg 124 · G&D VisionXS-IP-C-DVI-I...
  • Page 272 PoE class must therefore be made in the network switch. Casing Material: anodised aluminium Dimensions (W × H × D): 109 × 31 × 184 mm approx. IP protection class: IP20 Weight: approx. 0.7 kg G&D VisionXS-IP-C-DVI-I · 125...
  • Page 273 PoE class must therefore be made in the network switch. Casing Material: anodised aluminium Dimensions (W × H × D): 170 × 40 × 184 mm approx. IP protection class: IP20 Weight: approx. 1.2 kg 126 · G&D VisionXS-IP-C-DVI-I...
  • Page 274 PoE class must therefore be made in the network switch. Casing Material: anodised aluminium Dimensions (W × H × D): 170 × 40 × 184 mm approx. IP protection class: IP20 Weight: approx. 1.2 kg G&D VisionXS-IP-C-DVI-I · 127...
  • Page 275 PoE class must therefore be made in the network switch. Casing Material: anodised aluminium Dimensions (W × H × D): 170 × 40 × 184 mm approx. IP protection class: IP20 Weight: approx. 1.2 kg 128 · G&D VisionXS-IP-C-DVI-I...
  • Page 276 PoE class must therefore be made in the network switch. Casing Material: anodised aluminium Dimensions (W × H × D): 170 × 40 × 184 mm approx. IP protection class: IP20 Weight: approx. 1.2 kg G&D VisionXS-IP-C-DVI-I · 129...
  • Page 277 PoE class must therefore be made in the network switch. Casing Material: anodised aluminium Dimensions (W × H × D): 170 × 40 × 184 mm approx. IP protection class: IP20 Weight: approx. 1.3 kg 130 · G&D VisionXS-IP-C-DVI-I...
  • Page 278 PoE class must therefore be made in the network switch. Casing Material: anodised aluminium Dimensions (W × H × D): 170 × 40 × 184 mm approx. IP protection class: IP20 Weight: approx. 1.2 kg G&D VisionXS-IP-C-DVI-I · 131...
  • Page 279 PoE class must therefore be made in the network switch. Casing Material: anodised aluminium Dimensions (W × H × D): 109 × 31 × 184 mm approx. IP protection class: IP20 Weight: approx. 0.7 kg 132 · G&D VisionXS-IP-C-DVI-I...
  • Page 280 PoE class must therefore be made in the network switch. Casing Material: anodised aluminium Dimensions (W × H × D): 109 × 31 × 184 mm approx. IP protection class: IP20 Weight: approx. 0.7 kg G&D VisionXS-IP-C-DVI-I · 133...
  • Page 284 G&D. FEELS RIGHT. Hauptsitz | Headquarter US-Büro | US-Office Guntermann & Drunck GmbH Systementwicklung G&D North America Inc. Obere Leimbach 9 | D-57074 Siegen | Germany 4540 Kendrick Plaza Drive, Suite 100 | Houston, TX 77032 | USA Phone +49 271 23872-0 Phone +1-346-620-4362 sales@gdsys.com | www.gdsys.com sales.us@gdsys.com | www.gdsys.com...
