Summary of Contents for G&D DP1.2-Vision-IP

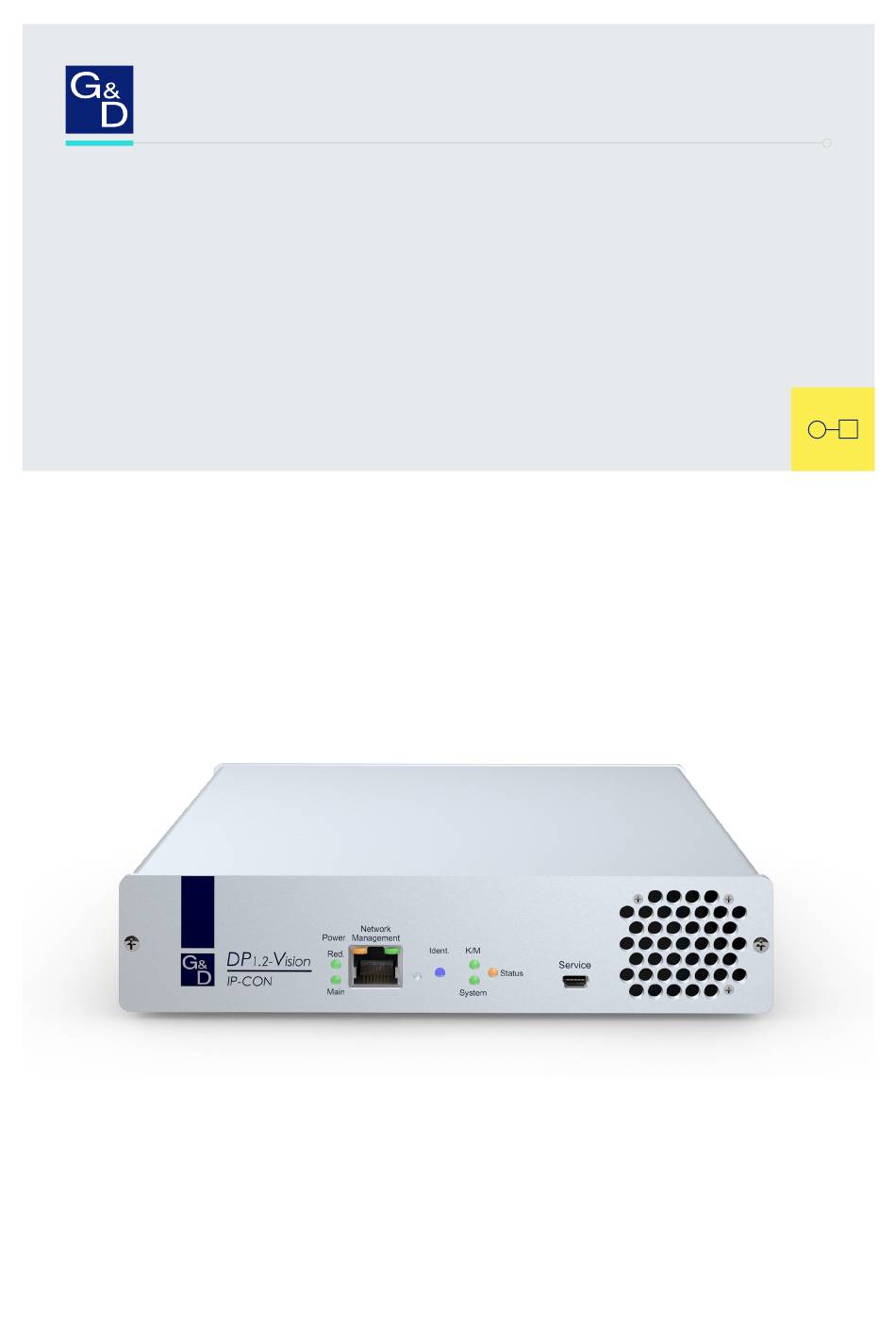

- Page 1 G&D DP1.2-Vision-IP DE Installation und Bedienung EN Installation and Operation A9100311-1.30...
- Page 2 © Guntermann & Drunck GmbH 2023. Alle Rechte vorbehalten. Version 1.30 – 25.04.2023 Firmware: 2.3.000 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Telefon +49 (0) 271 23872-0 Telefax +49 (0) 271 23872-120 www.gdsys.com sales@gdsys.com i · G&D DP1.2-Vision-IP...
- Page 3 Erhöhen Sie den Abstand zwischen Gerät und Empfänger. Schließen Sie das Gerät an eine andere Steckdose oder einen anderen Stromkreis als den, mit dem das Empfangsgerät verbunden ist, an. Kontaktieren Sie den Händler oder einen erfahrenen Rundfunk-/Fernsehtechniker. G&D DP1.2-Vision-IP · ii...
-
Page 4: Table Of Contents
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ..................1 Die DP1.2-Vision-IP-Serie ................4 Verwendung als Extender- oder Matrixswitch-Module ........4 Signalübertragung und Übertragungslänge ............5 Lieferumfang ....................5 Installation ....................... 6 Vorbereitung ...................... 6 Installation des Rechnermoduls ................7 Installation des Arbeitsplatzmoduls ..............11 Inbetriebnahme .................... - Page 5 Anlegen einer neuen Benutzergruppe ............58 Änderung des Namens einer Benutzergruppe ..........59 Änderung der Rechte einer Benutzergruppe ..........59 Mitgliederverwaltung einer Benutzergruppe ..........60 Aktivierung oder Deaktivierung einer Benutzergruppe ........ 61 Löschen einer Benutzergruppe ..............61 G&D DP1.2-Vision-IP · iv...
- Page 6 Farbe der Informationseinblendung ändern ..........95 Anzeige der Informationseinblendung ............96 Transparenz des OSD einstellen ..............97 Automatisches Schließen des OSD nach Inaktivität ........98 Position der Informationseinblendung ändern ..........99 Position des OSD ändern ................99 v · G&D DP1.2-Vision-IP...
- Page 7 Pin-Belegung der RS232-Buchse/Schnittstelle ..........102 Statusanzeigen ....................103 Bedeutung der LEDs an der Frontseite ............103 Bedeutung der LEDs an der Rückseite ............104 Technische Daten ..................105 Allgemeine Eigenschaften der Serie ..............105 Spezifische Eigenschaften der Geräte ............... 107 G&D DP1.2-Vision-IP · vi...
-
Page 8: Sicherheitshinweise
Ständigen Zugang zu den Netzsteckern der Geräte sicherstellen Achten Sie bei der Installation der Geräte darauf, dass die Netzstecker der Geräte jederzeit zugänglich bleiben. Lüftungsöffnungen nicht verdecken Bei Gerätevarianten mit Lüftungsöffnungen ist eine Verdeckung der Lüftungsöff- nungen unbedingt zu vermeiden. G&D DP1.2-Vision-IP · 1... - Page 9 Bei unbefugtem Entfernen erlischt die Garantie. Die Nichtbeach- tung dieser Vorsichtsmaßnahme kann zu Verletzungen und Geräteschäden führen! Betreiben Sie das Gerät ausschließlich im vorgesehenen Einsatzbereich Die Geräte sind für eine Verwendung im Innenbereich ausgelegt. Vermeiden Sie extreme Kälte, Hitze oder Feuchtigkeit. 2 · G&D DP1.2-Vision-IP...
- Page 10 Mettre au rebut les batteries usagées conformêment aux instructions du fabricant et de manière écologique. Les batteries usagées ne doivent pas être jetées dans les ordures ménagères. Respectez les prescriptions valables pour l'élimination des produits électroniques. G&D DP1.2-Vision-IP · 3...
-
Page 11: Die Dp1.2-Vision-Ip-Serie
ControlCenter-IP-XS können Sie die Module als Endgeräte des Matrixswitches einsetzen. In diesem Fall konfigurieren Sie für die Module eine KVM-over-IP-Verbindung zum IP-Matrixswitch. In dieser Konfiguration ermöglicht der IP-Matrixswitch die flexible Aufschaltung eines Arbeitsplatzmoduls auf ein Rechnermodul. 4 · G&D DP1.2-Vision-IP... -
Page 12: Signalübertragung Und Übertragungslänge
1 × serielles Anschlusskabel (RS232-M/F-2) 1 × Servicekabel (USB-Service-2) 1 × EasyStart-Flyer 1 × Sicherheitshinweise-Flyer Standardlieferumfang Arbeitsplatzmodule 1 × Arbeitsplatzmodul ( DP1.2-Vision-IP-CON 1 × Stromversorgungskabel (PowerCable-2 Standard) 1 × EasyStart-Flyer 1 × Sicherheitshinweise-Flyer G&D DP1.2-Vision-IP · 5... -
Page 13: Installation
) in der Nähe des ent- fernten Arbeitsplatzes. HINWEIS: Die maximale Kabellänge zwischen dem Arbeitsplatzmodul und den Geräten des Arbeitsplatzes beträgt zwei Meter. 4. Entnehmen Sie die mitgelieferten Kabel der Verpackung und legen Sie diese für die Installation der Geräte bereit. 6 · G&D DP1.2-Vision-IP... -
Page 14: Installation Des Rechnermoduls
USB CPU: Verbinden Sie eine USB-Schnittstelle des Rechners mit dieser Schnittstelle. Verwenden Sie hierzu das Kabel USB-AM/BM-2. Keyb. CPU: Verbinden Sie die PS/2-Tastatur-Schnittstelle des Rechners mit dieser Schnittstelle. Verwenden Sie hierzu ein separat erhältliches PS/2-Kabel (PS/2-M/M-2). G&D DP1.2-Vision-IP · 7... - Page 15 Verwenden Sie hierzu ein Audio-Anschlusskabel Audio-M/M-2. Verbinden Sie die Line-In-Schnittstelle des Rechners mit dieser Schnittstelle. Line Out: Verwenden Sie hierzu ein Audio-Anschlusskabel Audio-M/M-2. RS232: Verbinden Sie eine 9-polige serielle Schnittstelle des Rechners mit dieser Schnittstelle. Verwenden Sie hierzu das Kabel RS232-M/F-2. 8 · G&D DP1.2-Vision-IP...
- Page 16 Schließen Sie den Monitor des lokalen Arbeitsplatzes an. Verbindung mit dem Gigabit-Ethernet herstellen Transmission: Stecken Sie ein als Zubehör erhältliches Twisted-Pair-Kabel der Kate- gorie 5e (oder höher) ein. Das andere Ende des Kabels ist mit dem Gigabit-Ethernet zu verbinden. G&D DP1.2-Vision-IP · 9...
- Page 17 Installation Stromversorgung herstellen Main Power: Stecken Sie ein mitgeliefertes Kaltgerätekabel ein. An diese Buchse können Sie ein optionales Tischnetzteil anschließen. Red. Power: Hierdurch wird eine zweite, redundante Stromversorgung des Gerätes erreicht. 10 · G&D DP1.2-Vision-IP...
-
Page 18: Installation Des Arbeitsplatzmoduls
Config Panel zuzugreifen und beispielsweise Syslog-Meldungen in diese Netzwerke zu senden. Network: Stecken Sie ein als Zubehör erhältliches Twisted-Pair-Kabel der Kategorie 5 (oder höher) ein. Verbinden Sie das andere Ende des Kabels mit dem lokalen Netzwerk. G&D DP1.2-Vision-IP · 11... - Page 19 -Schnittstellen können nicht für den Generic-USB -Modus ver- wendet werden. Schließen Sie die PS/2-Tastatur oder die PS/2-Maus des Arbeitsplatzes an. Keyb./Mouse: TIPP: Verwenden Sie den Adapter MD6M-2xMD6F (A6400043) zum gleichzeitigen Anschluss einer PS/2-Tastatur und einer PS/2-Maus. 12 · G&D DP1.2-Vision-IP...
- Page 20 5e (oder höher) ein. Das andere Ende des Kabels ist mit dem Gigabit-Ethernet zu verbinden. Stromversorgung herstellen Main Power: Stecken Sie ein mitgeliefertes Kaltgerätekabel ein. Red. Power: An diese Buchse können Sie ein optionales Tischnetzteil anschließen. Hierdurch wird eine zweite, redundante Stromversorgung des Arbeitsplatzmoduls erreicht. G&D DP1.2-Vision-IP · 13...
-
Page 21: Inbetriebnahme
Im Abschnitt Änderung der Videobetriebsart der Arbeitsplätze auf Seite 79 wird erläu- tert, wie Sie diese Einstellung ändern können. HINWEIS: Die Verbindung zwischen dem Rechner- und dem Arbeitsplatzmodul wird automatisch nach dem Start der Module aufgebaut. 14 · G&D DP1.2-Vision-IP... -
Page 22: Konkurrierende Bedienung Des Kvm-Extenders
Arbeitsplatzes auszuschalten, während Sie den Extender am anderen Arbeitsplatz bedienen. Verwandte Themen: Berechtigung für exklusiven Zugriff des Arbeitsplatzes auf Seite 77 Änderung der Videobetriebsart der Arbeitsplätze auf Seite 79 Änderung der Exklusiv-Taste auf Seite 75 G&D DP1.2-Vision-IP · 15... -
Page 23: Anmeldung Am Arbeitsplatz
3. Betätigen Sie die Schnellwahltaste oder markieren Sie die Zeile und betätigen Sie die E - Benutzer abmelden Eingabetaste TIPP: Bereits nach dem Aufruf des On-Screen-Displays können Sie mit der Tastenkombination die Benutzer abmelden-Funktion durchführen. Strg 16 · G&D DP1.2-Vision-IP... -
Page 24: Verwendung Des Reset-Tasters
Die Wiederherstellung der Standardeinstellungen ist alternativ auch über das OSD (s. Seite 93) oder die Webapplikation Config Panel möglich. Nur bei der Wiederherstellung der Standardeinstellungen über die Webapplikation ist optional die Beibehaltung der Konfiguration der Netzwerkschnittstellen möglich. G&D DP1.2-Vision-IP · 17... -
Page 25: Temporäre Deaktivierung Der Netzfilterregeln
3. Bearbeiten Sie die im Gerät gespeicherten Netzfilterregeln mit der Webapplika- tion Config Panel und speichern Sie die Regeln anschließend ab. WICHTIG: Wird innerhalb von 15 Minuten keine neue Netzfilterkonfiguration erstellt, werden die ursprünglichen Einstellungen wieder aktiviert. 18 · G&D DP1.2-Vision-IP... -
Page 26: Ersteinrichtung Der Kvm-Over-Ip™-Verbindung
Falls Ihnen die IP-Adresse eines bereits konfigurierten Arbeitsplatz- oder Rechnermoduls unbekannt ist, können Sie diese über die Log-Ausgaben des Gerä- tes ermitteln. Weiterführende Informationen finden Sie im Abschnitt Ermittlung der Netzwerkeinstellungen über den Service-Port auf Seite 100. G&D DP1.2-Vision-IP · 19... -
Page 27: Werkseinstellung Der Module
-Verbindung durch das Arbeitsplatzmo- KVM-over-IP dul sind die Angabe der des Rechnermoduls (Host) sowie die Angabe IP-Adresse des Rechnermoduls erforderlich. Control Ports Die Konfiguration der werden automatisch zwi- Communication Ports Data Ports schen beiden Modulen ausgetauscht. 20 · G&D DP1.2-Vision-IP... -
Page 28: Kvm-Over-Ip-Verbindung Des Rechnermoduls Konfigurieren
Geben Sie die IP-Adresse der Schnittstelle an. Im Betriebsmodus DHCP ist keine Eingabe möglich. Netzmaske: Geben Sie die Netzmaske des Netzwerkes an. Im Betriebsmodus DHCP ist keine Eingabe möglich. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-Vision-IP · 21... -
Page 29: Konfiguration Der Globalen Netzwerkeinstellungen
Geben Sie die IP-Adresse des Gateways an. DNS 1: Geben Sie die IP-Adresse des DNS-Servers an. DNS 2: Geben Sie optional die IP-Adresse eines weiteren DNS-Servers an. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 22 · G&D DP1.2-Vision-IP... -
Page 30: Konfiguration Der Kvm-Over-Ip-Verbindung
Geben Sie die Nummer des zu verwendenden Ports ein. Communication-Port: Geben Sie die Nummer des zu verwendenden Ports ein. Data-Port: Geben Sie die Nummer des zu verwendenden Ports ein. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-Vision-IP · 23... -
Page 31: Kvm-Over-Ip-Verbindung Des Arbeitsplatzmoduls Konfigurieren
Die globalen Netzwerkeinstellungen stellen auch in komplexen Netzwerken sicher, dass der KVM-Extender aus allen Teilnetzwerken erreichbar ist. So konfigurieren Sie die globalen Netzwerkeinstellungen: 1. Verwenden Sie den lokalen Hotkey zum Aufruf des Arbeitsplatzmodul-OSD. 2. Betätigen Sie zum Aufruf des Konfiguration-Menüs. 24 · G&D DP1.2-Vision-IP... -
Page 32: Konfiguration Der Kvm-Over-Ip-Verbindung
Geben Sie die Nummer des zu verwendenden Ports ein. Communication-Port: Geben Sie die Nummer des zu verwendenden Ports ein. Data-Port: Geben Sie die Nummer des zu verwendenden Ports ein. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-Vision-IP · 25... -
Page 33: Ip-Mux-Funktionalität
Gefundene Geräte gekoppelten G&D-Gegenstellen (Rechnermodule und Matrixswitches) ange- zeigt. Wählen Sie die gewünschte Gegenstelle aus und betätigen Sie die Eingabetaste um die IP-Adresse der Gegenstelle zu übernehmen. 7. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 26 · G&D DP1.2-Vision-IP... - Page 34 Eingabetaste 4. Wählen Sie die Zeile RemoteTarget und betätigen Sie die Eingabetaste 5. Wählen Sie mit den Pfeiltasten das zu löschende Remote-Target und betätigen Sie -Taste. 6. Bestätigen Sie die Sicherheitsabfrage, um das Remote-Target zu löschen. G&D DP1.2-Vision-IP · 27...
-
Page 35: Aufschaltung Eines Remote-Targets Über Das Osd
4. Erfassen Sie im Abschnitt mindestens eine der aufge- Target-Select-Key-Modifizierer führten Select-Key-Modifiziertasten durch Markierung des entsprechenden Kon- trollkästchens mit den Pfeiltasten und anschließende Betätigung der -Taste aus: Strg: Strg-Taste Alt: Alt-Taste Alt Gr: Alt Gr-Taste Win: Windows-Taste Shift: Umschalttaste 28 · G&D DP1.2-Vision-IP... -
Page 36: Verbindung Zu Einem Remote-Target Beenden
Verbindung zu einem Remote-Target beenden So beenden Sie die Verbindung zu einem Remote-Target: 1. Starten Sie das lokale OSD mit dem Hotkey (Standard). Alt+Num 2. Betätigen Sie die Tastenkombination , um die aktive Verbindung zum Strg+D Remote-Target zu trennen. G&D DP1.2-Vision-IP · 29... -
Page 37: Erweiterte Einstellungen Der Kvm-Over-Ip-Verbindung
Sie die KVM-Verbindung Eingabetaste 3. Geben Sie in der Zeile das Bandbreiten-Limit in Bandbreitenbeschränkgung (Mb/s) Mb/s für die KVM-over-IP-Verbindung ein. HINWEIS: Der Wert deaktiviert das Limit. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 30 · G&D DP1.2-Vision-IP... -
Page 38: Klassifizierung Der Ip-Pakete (Diffserv)
Berücksichtigen Sie, dass einige Netzwerkswitches für alle Datenpakete automatisch die Service-Klasse Network Control (DSCP-Name: ) vergeben. In solchen Umgebungen darf die Option DSCP 48 nicht ausgewählt werden! 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-Vision-IP · 31... -
Page 39: Signale (De)Aktivieren
Sie die Eingabetaste 3. Wählen Sie in der Zeile das Kontrollkästchen des zu (de)aktivie- Aktivierte Signale renden Signals mit den Pfeiltasten aus und betätigen Sie die -Taste. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 32 · G&D DP1.2-Vision-IP... -
Page 40: Beschränkung Der Kvm-Over-Ip-Gegenstelle (Uid-Locking)
Wählen Sie in der Zeile Gerätetyp durch Betätigung der -Taste den gewünschten Gerätetyp aus. Geben Sie in der Zeile die UID des Geräts ein. Geräte-UID 7. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-Vision-IP · 33... -
Page 41: Erstkonfiguration Der Netzwerkeinstellungen
OSD des Arbeitsplatzmoduls und mit dem Remote-Hotkey (Standard: Strg ) das entfernte OSD des Rechnermoduls aufrufen und konfigurieren. Während des Startvorgangs des Arbeitsplatzmoduls werden die Einstellungen bei- der Hotkeys angezeigt (siehe Startvorgang auf Seite 14). 34 · G&D DP1.2-Vision-IP... -
Page 42: Konfiguration Der Netzwerkschnittstelle
Geben Sie die IP-Adresse der Schnittstelle an. Im Betriebsmodus DHCP ist keine Eingabe möglich. Netzmaske: Geben Sie die Netzmaske des Netzwerkes an. Im Betriebsmodus DHCP ist keine Eingabe möglich. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-Vision-IP · 35... -
Page 43: Konfiguration Der Globalen Netzwerkeinstellungen
Geben Sie die IP-Adresse des Gateways an. DNS 1: Geben Sie die IP-Adresse des DNS-Servers an. DNS 2: Geben Sie optional die IP-Adresse eines weiteren DNS-Servers an. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 36 · G&D DP1.2-Vision-IP... -
Page 44: Erreichbarkeit Eines Hosts Im Netzwerk Prüfen (Ping)
Durchschn. mittlere Paketumlaufzeit RTT: Max. RTT: längste Paketumlaufzeit HINWEIS: Falls der eingebene Name des Hosts nicht in eine IP-Adresse aufge- löst werden kann, erscheint eine entsprechende Meldung. 6. Betätigen Sie die -Taste zum Verlassen des Menüs. G&D DP1.2-Vision-IP · 37... -
Page 45: Status Der Netzwerkschnittstellen Auslesen
Link-Status Eingabetaste 4. In den Abschnitten Transmission Management werden Ihnen folgende Daten angezeigt: Link erkannt: Verbindung zum Netzwerk hergestellt ( ) oder unterbro- chen ( nein 5. Klicken Sie auf , um die Seite zu verlassen. 38 · G&D DP1.2-Vision-IP... -
Page 46: On-Screen-Display
OSD des Rechnermodus und mit dem (Standard: lokalen Hotkey ) das lokale OSD des Arbeitsplatzmoduls aufrufen und konfigurieren. Während des Startvorgangs des Arbeitsplatzmoduls werden die Einstellungen bei- der Hotkeys angezeigt (siehe Startvorgang auf Seite 14). G&D DP1.2-Vision-IP · 39... -
Page 47: Anzeige Des Entfernten Osd
Menüpunkte ohne Untermenü: Die aktuelle Einstellung wird hinter dem Menüeintrag ange- zeigt und kann direkt geändert werden. In der Fußzeile werden die wichtigsten Tasten zur Bedienung des Fußzeile aktuell angezeigten Menüs und ggf. weitere Informationen aufge- führt. 40 · G&D DP1.2-Vision-IP... -
Page 48: Bedienung Des Osd Per Tastatur Oder Maus
Daten geschlossen und das übergeordnete Menü angezeigt. Betätigen Sie diese Taste, um zwischen den verschiedenen Optionen eines Menüeintrags zu wechseln. Strg+F8: Konfigurationseinstellungen mit vielen verfügbaren Optionen unterstützen diese Tastenkombination zum Aufruf einer über- sichtlichen Liste aller Optionen. G&D DP1.2-Vision-IP · 41... - Page 49 Diese Maustaste wird zur Bestätigung von Eingaben (z. B. in der Login-Maske) oder zum Aufruf eines Untermenüs verwendet. rechte Maustaste: Diese Maustaste schließt die aktuell angezeigte Menüansicht und zeigt das übergeordnete Menü an. Falls Eingaben geändert, aber nicht gespeichert wurden, erhal- ten Sie diesbezüglich eine Meldung. 42 · G&D DP1.2-Vision-IP...
-
Page 50: Funktionen Des Osd
-Feldes in der Kopfzeile. 3. Betätigen Sie die -Taste, um das gewünschte Sortierkriterium auszuwählen: Alph+: Die Namen der Listeneinträge werden in alphabetisch aufsteigender Reihenfolge sortiert. Alph-: Die Namen der Listeneinträge werden in alphabetisch absteigender Reihenfolge sortiert. G&D DP1.2-Vision-IP · 43... -
Page 51: Übersicht Der Menüs Des Entfernten Osd
Seite 79 Enable exclusive Seite 77 Änderung des Namens des Target-M. Target-Einrichtung Seite 69 USB-HID-Modus Seite 86 EDID-Modus und EDID zuweisen Seite 82 Farbtiefe Seite 83 System-Einrichtung Hotkeys Seite 71 Systemsicherheit Seite 33 Werkseinstellungen wiederherstellen Seite 93 44 · G&D DP1.2-Vision-IP... - Page 52 Netzfilterkonfiguration zurücksetzen Seite 94 KVM-Verbindung Control-Port, Communication-Port Seite 21 und Data-Port Bandbreitenbeschränkung (Mb/s) Seite 30 DiffServ Communication und Seite 31 DiffServ Data Aktivierte Signale (Audio und RS232) Seite 32 Information Hardware-, Firmware- und Seite 46 Hotkey-Information G&D DP1.2-Vision-IP · 45...
-
Page 53: Persönliches Profile-Menü
Hier werden beispielsweise die Firm- ware-Version, die Seriennummer des Geräts und die MAC-Adressen der Netzwerkschnittstellen aufgelistet. Firmware-Information Hier werden die Firmware-Versionen des Arbeitsplatzmoduls und des aufge- schalteten Target-Moduls angezeigt. Hotkey-Information Hier werden die aktiven Hotkeys ange- zeigt. 46 · G&D DP1.2-Vision-IP... -
Page 54: Übersicht Der Menüs Des Lokalen Osd
Hier werden die im Extendersystem bekannten Target-Module angezeigt (siehe IP- MUX-Funktionalität auf Seite 26). Auswahl IPCON Sort. Alph+ Suche ......Remote-Target #1 Remote-Target #2 Remote-Target #3 F11:Konfiguration Über die Such- und Sortierfunktion können Sie die Auswahl einschränken. G&D DP1.2-Vision-IP · 47... -
Page 55: Konfiguration-Menü
Seite 93 Netzwerk Schnittstellen Seite 35 Link-Status Seite 38 Host pingen Seite 37 Netzfilterkonfiguration zurücksetzen Seite 94 KVM-Verbindung Passwortschutz Seite 25 Control-Port, Communication-Port Seite 25 und Data-Port RemoteTarget Seite 26 Information Hardware-, Firmware- und Seite 46 Hotkey-Information 48 · G&D DP1.2-Vision-IP... -
Page 56: Webapplikation Config Panel
2. Schalten Sie die zu verwendende Sprache mit einem Klick auf die gewünschte Sprache um. HINWEIS: Die eingestellte Sprache wird in den Benutzereinstellungen des aktiven Benutzers gespeichert. Bei der nächsten Anmeldung dieses Benutzers wird die zuvor ausgewählte Spracheinstellung angewendet. G&D DP1.2-Vision-IP · 49... -
Page 57: Webapplikation Beenden
Arbeit mit der Webapplikation. Die Webapplikation wird so gegen unautorisierten Zugriff geschützt. So beenden Sie die Webapplikation: 1. Klicken Sie auf das Benutzersymbol rechts oben. 2. Klicken Sie auf , um die aktive Sitzung zu beenden. Abmelden 50 · G&D DP1.2-Vision-IP... -
Page 58: Benutzer Und Gruppen
Eigenes Pass- nein nein wort ändern Target-Zugriffs- Ansicht nein voll voll recht Das Effektivrecht der Rechte Target-Konfig und Eigenes Passwort ändern resultieren aus den Rechten der Benutzergruppen. Das Target-Zugriffsrecht wurde hingegen direkt im Benutzerkonto vergeben. G&D DP1.2-Vision-IP · 51... -
Page 59: Effizienter Einsatz Der Benutzergruppen
In beiden Fällen erhält der Benutzer durch die Gruppen das Effektivrecht für das Recht Target-Konfig. HINWEIS: Möchten Sie einem Benutzer der Gruppe ein erweitertes Recht zuord- nen, kann dies alternativ auch direkt im Benutzerprofil geändert werden. 52 · G&D DP1.2-Vision-IP... -
Page 60: Verwaltung Von Benutzerkonten
Das neu erstellte Benutzerkonto ist weder mit Konfigurations- noch mit Zugriffsrechten auf Target-Module ausgestattet. Fügen Sie das Benutzerkonto vor dessen Verwendung einer bestehenden Benutz- ergruppe hinzu oder erteilen Sie dem Benutzerkonto individuelle Rechte (s. Seite 52). G&D DP1.2-Vision-IP · 53... -
Page 61: Änderung Des Namens Eines Benutzerkontos
Sie die Eingabetaste 5. Geben Sie im Menü folgende Daten ein: Neu: Geben Sie das neue Passwort ein. Wiederholung: Wiederholen Sie das oben eingegebene Passwort. 6. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 54 · G&D DP1.2-Vision-IP... -
Page 62: Änderung Der Rechte Eines Benutzerkontos
Zugriff auf die Konfiguration des Systems Seite 62 uneingeschränkt möglich Target-Zugriffsrecht Zugriff auf ein Target-Modul Seite 64 Target-Konfig Konfiguration der Target-Module Seite 64 Target-USB-Zugriffs- USB-Zugriffsberechtigung für alle Module Seite 65 recht WebIf-Login Login mit der Webapplikation Seite 63 Config Panel G&D DP1.2-Vision-IP · 55... -
Page 63: Änderung Der Gruppenzugehörigkeit Eines Benutzerkontos
Benutzergruppen, welchen das Benutzerkonto zugeordnet ist, wer- den mit einer Pfeilmarkierung () angezeigt. 7. Wiederholen Sie ggf. die Schritte 5. und 6., falls Sie die Gruppenzugehörigkeit weiterer Konten bearbeiten möchten. 8. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 56 · G&D DP1.2-Vision-IP... -
Page 64: Aktivierung Oder Deaktivierung Eines Benutzerkontos
(Standard). 2. Wählen Sie die Zeile Benutzereinrichtung und betätigen Sie die Eingabetaste 3. Wählen Sie das zu löschende Benutzerkonto und betätigen Sie die -Taste. 4. Wählen Sie den Eintrag der Sicherheitsabfrage und betätigen Sie die Eingabetaste G&D DP1.2-Vision-IP · 57... -
Page 65: Verwaltung Von Benutzergruppen
4. Betätigen Sie die -Taste zur Speicherung Ihrer Eingaben und Erstellung der Benutzergruppe. WICHTIG: Die neu erstellte Benutzergruppe ist weder mit Konfigurations- noch mit Zugriffsrechten auf Target-Module ausgestattet (siehe Effizienter Einsatz der Benutzergruppen auf Seite 52). 58 · G&D DP1.2-Vision-IP... -
Page 66: Änderung Des Namens Einer Benutzergruppe
Zugriff auf die Konfiguration des Systems Seite 62 uneingeschränkt möglich Target-Zugriffsrecht Zugriff auf ein Target-Modul Seite 64 Target-Konfig Konfiguration der Target-Module Seite 64 Target-USB-Zugriffs- USB-Zugriffsberechtigung für alle Module Seite 65 recht WebIf-Login Login mit der Webapplikation Seite 63 Config Panel G&D DP1.2-Vision-IP · 59... -
Page 67: Mitgliederverwaltung Einer Benutzergruppe
Benutzerkonten, die der Benutzergruppe zugeordnet sind, werden mit einer Pfeilmarkierung () angezeigt. 7. Wiederholen Sie ggf. die Schritte 5. und 6., falls Sie die Gruppenzugehörigkeit weiterer Konten bearbeiten möchten. 8. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 60 · G&D DP1.2-Vision-IP... -
Page 68: Aktivierung Oder Deaktivierung Einer Benutzergruppe
(Standard). 2. Wählen Sie die Zeile Benutzergruppeneinrichtung und betätigen Sie die Eingabetaste 3. Wählen Sie die zu löschende Benutzergruppe und betätigen Sie die -Taste. 4. Wählen Sie den Eintrag der Sicherheitsabfrage und betätigen Sie die Eingabetaste G&D DP1.2-Vision-IP · 61... -
Page 69: System-Rechte
4. Wählen Sie die Zeile und betätigen Sie die -Taste zur Auswahl Superuser-Recht einer der aufgelisteten Optionen: Uneingeschränkten Zugriff auf das KVM-System nein: Zugriffsberechtigung gemäß den Benutzer- und Gruppenrechten 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 62 · G&D DP1.2-Vision-IP... -
Page 70: Berechtigung Zum Ändern Der Einstellungen Des "Persönliches Profil"-Menüs
5. Wählen Sie die Zeile WebIf-Login und betätigen Sie die -Taste zur Auswahl einer der aufgelisteten Optionen: Zugriff auf die Webapplikation erlaubt nein: Zugriff auf die Webapplikation untersagt 6. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-Vision-IP · 63... -
Page 71: Berechtigung Zur Änderung Des Eigenen Passworts
Vollzugriff auf den am Rechnermodul angeschlossenen Computer erlaubt nein: Zugriff auf den am Rechnermodul angeschlossenen Computer untersagt Ansicht: Ansicht des Monitorbildes des am Rechnermodul angeschlossenen Computers erlaubt 7. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 64 · G&D DP1.2-Vision-IP... -
Page 72: Zugriffsrecht Auf Usb-Geräte
5. Wählen Sie das Targetmodul, für das Sie die Zugriffsrechte ändern möchten. 6. Betätigen Sie die -Taste zur Auswahl einer der aufgelisteten Optionen: Zugriff auf die USB-Geräte erlaubt nein: Zugriff auf die USB-Geräte untersagt 7. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-Vision-IP · 65... -
Page 73: Konfiguration
Arbeitsplatzaktivierung nach permanenter Ausschaltung der Tastatur/Maus Bildanzeige Aktiver Arbeitsplatz nach Start des Extenders Keiner Auswahl des EDID-Modus des KVM-Extenders automatisch Reduzierung der Farbtiefe der zu übertragenden Bilddaten 24 bit Verwendung des Freeze-Modus deaktiviert DDC/CI-Unterstützung (de)aktivieren deaktiviert 66 · G&D DP1.2-Vision-IP... - Page 74 Transparenz des OSD einstellen mittleres Durchscheinen Automatisches Schließen des OSD nach Inaktivität deaktiviert Position der Informationseinblendung ändern links oben Position des OSD ändern zentriert HINWEIS: Weitere Informationen zum Einsatz der Webapplikation finden Sie im separaten Handbuch. G&D DP1.2-Vision-IP · 67...
-
Page 75: Konfigurationseinstellungen
Sie die Arbeitsplatzeinrichtung Eingabetaste 3. Wählen Sie in der Zeile durch Betätigung der -Taste zwi- Arbeitsplatztyp schen folgenden Optionen: OpenAccess OpenAccess-Betriebsart (Standard) Standard Standard-Betriebsart 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 68 · G&D DP1.2-Vision-IP... -
Page 76: Änderung Des Names Des Arbeitsplatzmoduls
Sie die Eingabetaste 3. Wählen Sie die Zeile Name und betätigen Sie die Eingabetaste 4. Geben Sie den gewünschten Namen ein und betätigen Sie die Eingabetaste 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-Vision-IP · 69... -
Page 77: Änderung Des Eigenen Passworts
Persönlichen Profils 3. Wählen Sie in der Zeile durch Betätigung der -Taste zwischen Sprache folgenden Optionen: vom System Verwendung der Systemsprache [Auswahl] Verwendung der ausgewählten Sprache 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 70 · G&D DP1.2-Vision-IP... -
Page 78: Änderung Des Hotkeys
Strg-Taste (Standard für das entfernte OSD) Strg Alt-Taste (Standard für das lokale OSD) Alt Gr Alt Gr-Taste Windows-Taste Umschalttaste Shift 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-Vision-IP · 71... -
Page 79: Änderung Der Osd-Taste
Einfg-Taste Löschen Entf-Taste Pos1 Pos 1-Taste Ende Ende-Taste Bild -Taste Bild hoch Bild -Taste Bild runter Leertaste Leertaste 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 72 · G&D DP1.2-Vision-IP... -
Page 80: Osd Mit Doppeltem Tastendruck Starten
OSD-Aufruf mit doppeltem Druck auf die Pfeil rechts-Taste OSD-Aufruf mit doppeltem Druck auf die Pfeil hoch-Taste Pfeil hoch OSD-Aufruf mit doppeltem Druck auf die Pfeil runterTaste Pfeil runter 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-Vision-IP · 73... -
Page 81: Kanalumschaltung Bei Verwendung Eines Dh-Rechnermoduls
4. Wählen Sie in der Zeile Stream-Auswahl die gewünschte Option aus: Pfeil links-Taste und Pfeil rechts-Taste (Standard) Pfeil links, rechts Num+, Num- Num+-Taste und Num--Taste 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 74 · G&D DP1.2-Vision-IP... -
Page 82: Änderung Der Exklusiv-Taste
Einfg Löschen Entf-Taste Pos1 Pos 1-Taste Ende Ende-Taste Bild -Taste Bild hoch Bild runter Bild -Taste Leertaste Leertaste 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-Vision-IP · 75... -
Page 83: Änderung Der Zeitspanne Der Eingabesperre
3. Geben Sie im Feld Mehrbenutzer-Eingabesperre die gewünschte Zeitspanne der Eingabesperre (1 bis 300 Sekunden) ein. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. Verwandtes Thema: Konkurrierende Bedienung des KVM-Extenders auf Seite 15 76 · G&D DP1.2-Vision-IP... -
Page 84: Berechtigung Für Exklusiven Zugriff Des Arbeitsplatzes
Berechtigung für exklusiven Zugriff verweigert nein 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. Verwandte Themen: Konkurrierende Bedienung des KVM-Extenders auf Seite 15 Änderung der Videobetriebsart der Arbeitsplätze auf Seite 79 G&D DP1.2-Vision-IP · 77... -
Page 85: Betriebsmodus Der Rs232-Schnittstelle Einstellen
Der Datenstrom eines RS232-Gerätes wird vom RS232 Rechnermodul zum Arbeitsplatzmodul übertragen (Standardeinstellung). RS422-Adapter Der Datenstrom eines RS422-Gerätes wird über die separat erhältlichen G&D RS232-422-Adapter Rechnermodul zum Arbeitsplatzmodul übertragen. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 78 · G&D DP1.2-Vision-IP... -
Page 86: Änderung Der Videobetriebsart Der Arbeitsplätze
Eingabe an diesem Arbeitsplatz erforderlich, um das Bild wieder einzuschalten. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. Verwandte Themen: Änderung der Zeitspanne der Eingabesperre auf Seite 76 Berechtigung für exklusiven Zugriff des Arbeitsplatzes auf Seite 77 G&D DP1.2-Vision-IP · 79... -
Page 87: Arbeitsplatzaktivierung Nach Permanenter Ausschaltung Der Bildanzeige
Sie die System-Einrichtung Eingabetaste 3. Wählen Sie in der Zeile durch Betätigung der F8-Taste zwischen Freischaltung folgenden Optionen: Tastatur/Maus (Standard) Nur Tastatur Nur Maus 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 80 · G&D DP1.2-Vision-IP... -
Page 88: Aktiver Arbeitsplatz Nach Start Des Extenders
Nach dem Neustart des Extenders wird die Bildanzeige des Arbeitsplatzes am Rechnermodul aktiviert. Nach dem Neustart des Extenders wird die Bildanzeige des Arbeitsplatzes am Arbeitsplatz-Modul aktiviert. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-Vision-IP · 81... -
Page 89: Auswahl Des Edid-Modus Des Kvm-Extenders
EDID zuweisen Eingabetaste Wählen Sie mit den Pfeiltasten das zu aktivierende Profil und aktivieren Sie es mit der -Taste. Speichern Sie Ihre Auswahl mit der -Taste. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 82 · G&D DP1.2-Vision-IP... -
Page 90: Reduzierung Der Farbtiefe Der Zu Übertragenden Bilddaten
Optionen: Übertragung der Bilddaten mit einer maximalen Farbtiefe 24 Bit von 24 bit (Standard) 18 Bit Reduzierung der Farbtiefe der Bilddaten auf 18 bit 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-Vision-IP · 83... -
Page 91: Verwendung Des Freeze-Modus
Einblendung des Hinweises Frozen und der vergangenen Zeit seit dem Verbindungsabbruch Anzeige des farbigen Rahmens ( ) und Einblendung des Rahmen+OSD frame Hinweises Frozen ( 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 84 · G&D DP1.2-Vision-IP... -
Page 92: Ddc/Ci-Unterstützung (De)Aktivieren
Die Übertragung von DDC/CI-Signalen ist deaktiviert (Standard). Die Übertragung von DDC/CI-Signalen erfolgt CPU > Monitor ausschließlich vom Rechner in Richtung des Monitors. bidirektional Die Übertragung von DDC/CI-Signalen erfolgt bidirektional. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-Vision-IP · 85... -
Page 93: Usb-Tastaturmodus Oder "Generic Usb" De(Aktivieren)
Bei Einsatz eines Apple Keyboards erlaubt ein spezieller Tastaturmodus die Verwen- dung der Sondertasten dieser Tastaturen. Die folgende Tabelle listet die unterstützten USB-Tastaturen auf: EINGABEGERÄT EINSTELLUNG PC-Tastatur mit zusätzlichen Multimedia-Tasten Multimedia PC-Tastatur mit Standard-Tastaturlayout PC Standard Apple Keyboard mit Ziffernblock (A1243) Apple A1243 86 · G&D DP1.2-Vision-IP... - Page 94 LK463-kompatible Tastatur: patible Tastatur anschließen. Die Anordnung der 108 Tasten solcher Tastaturen ent- spricht dem OpenVMS-Tastaturlayout. Ein spezieller USB-Tastaturmodus gewährleistet die Übermittlung der Betätigung einer Sondertaste dieser Tastatur an den Zielrechner: EINGABEGERÄT EINSTELLUNG LK463-kompatible Tastatur LK463 G&D DP1.2-Vision-IP · 87...
-
Page 95: Usb-Gerät Für Einen Neustart Priorisieren
-Taste zur Speicherung der durchgeführten Änderungen. HINWEIS: Die Priorisierung bleibt auch bestehen, wenn das USB-Gerät vom Arbeitsplatzmodul getrennt wird (erscheint im OSD dann rot) und anschließend wieder verbunden wird (erscheint im OSD dann wieder grün und mit einem Dreieck () markiert). 88 · G&D DP1.2-Vision-IP... -
Page 96: Änderung Des Scancode-Sets Einer Ps/2-Tastatur
Aktivierung des Scancode-Sets 2 für PS/2-Tastatureingaben Aktivierung des Scancode-Sets 3 für PS/2-Tastatureingaben 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. Die Tastatur wird nach dem erneuten Einschalten initialisiert und das ausgewählte Scancode-Set angewendet. G&D DP1.2-Vision-IP · 89... -
Page 97: Reinitialisierung Von Usb-Eingabegeräten
Kommunikation zu einem USB-Gerät gestört ist, werden alle angeschlossenen USB-Geräte reinitalisiert. Der Status der USB-Geräte wird nicht überwacht. Falls die Kommunikation zu einem USB-Gerät gestört ist, findet Reinitalisierung statt. keine 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 90 · G&D DP1.2-Vision-IP... -
Page 98: Wartezeit Des Bildschirmschoners Einstellen
-Modul) einstellen möchten. 3. Geben Sie in der Zeile Bildschirmschoner (min) die Wartezeit (1 bis 999 Minuten) des Bildschirmschoners ein. Der Wert 0 deaktiviert den Bildschirmschoner. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-Vision-IP · 91... -
Page 99: Tastaturlayout Für Eingaben Innerhalb Des Osds Auswählen
Betätigung der -Taste zwischen folgenden Optionen: Deutsch (Standard) US-Englisch UK-Englisch Französisch Spanisch Lat.-amerik. Portugiesisch Schwedisch Schweiz-Französisch Dänisch 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 92 · G&D DP1.2-Vision-IP... -
Page 100: Wiederherstellung Der Standardeinstellungen
Sie Werkseinstellungen aktivieren Eingabetaste 4. Bestätigen Sie die Sicherheitsabfrage oder brechen Sie den Vorgang ab. HINWEIS: Die Wiederherstellung der Standardeinstellungen ist alternativ auch durch Betätigung des Reset-Tasters möglich. Weitere Informationen hierzu finden Sie auf Seite 17. G&D DP1.2-Vision-IP · 93... -
Page 101: Reset Der Netzfilterregeln
2. Wählen Sie die Zeile und betätigen Sie die Netzwerkeinrichtung Eingabetaste 3. Wählen Sie die Zeile Netzfilterkonfiguration zurücksetzen und betätigen Sie Eingabetaste 4. Bestätigen Sie die Sicherheitsabfrage oder brechen Sie den Vorgang ab. 94 · G&D DP1.2-Vision-IP... -
Page 102: Farbe Der Informationseinblendung Ändern
(Standard). Strg+Num 2. Betätigen Sie die -Taste zum Aufruf des Persönliches Profils 3. Wählen Sie in der Zeile OSD-Farbe durch Betätigung der -Taste die gewünschte Farbe. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-Vision-IP · 95... -
Page 103: Anzeige Der Informationseinblendung
3. Wählen Sie in der Zeile durch Betätigung der -Taste Einblendung (allgemein) zwischen folgenden Optionen: Informationseinblendung ausschalten temporäre Informationseinblendung für 5 Sekunden (Standard) temp permanente Informationseinblendung perm 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 96 · G&D DP1.2-Vision-IP... -
Page 104: Transparenz Des Osd Einstellen
Optionen: hohes Durchscheinen des Bildschirminhalts hoch mittel mittleres Durchscheinen des Bildschirminhalts (Standard) niedrig leichtes Durchscheinen des Bildschirminhalts überdeckende Darstellung des OSD 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-Vision-IP · 97... -
Page 105: Automatisches Schließen Des Osd Nach Inaktivität
3. Wählen Sie die Zeile und betätigen Sie Timeout der OSD-Sitzung (s) Eingabetaste 4. Geben Sie die gewünschte Zeitspanne im Bereich von Sekunden ein und betätigen Sie die Eingabetaste 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 98 · G&D DP1.2-Vision-IP... -
Page 106: Position Der Informationseinblendung Ändern
Maus, um das OSD an die gewünschte Position zu verschieben oder betätigen Sie die Tastenkombina- tion zur Wiederherstellung der Standardposition. Strg+D 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderun- gen oder die -Taste zum Abbruch der Aktion. G&D DP1.2-Vision-IP · 99... -
Page 107: Weiterführende Informationen
2. Navigieren Sie in den Bereich Mehr von G&D > Tools & Treiber der Website. 3. Downloaden Sie den Gerätetreiber für das Betriebssystem des Computers. 4. Führen Sie die Datei aus und folgen Sie den Hinweisen des Installationsassistenten. 100 · G&D DP1.2-Vision-IP... -
Page 108: Einrichten Einer Verbindung Im Terminalemulationsprogramm
So ermitteln Sie die IP-Adresse des Arbeitsplatz- bzw. Rechnermoduls: 1. Starten Sie das Arbeitsplatz- bzw. Rechnermodul neu. Während des Bootvorgangs werden verschiedene Statusmeldungen im Terminalemulationsprogramm angezeigt. 2. Nach Abschluss der Boot-Vorgangs wird die IP-Adresse gemeinsam mit anderen Systeminformationen ausgegeben. G&D DP1.2-Vision-IP · 101... -
Page 109: Pin-Belegung Der Rs232-Buchse/Schnittstelle
Eingang Ausgang TxD (Transmit Data) Ausgang Eingang DTR (Data Terminal Ready) Ausgang Eingang GND (Ground) Ground Ground DSR (Dataset Ready) Eingang Ausgang RTS (Request to Send) Ausgang Eingang CTS (Clear to Send) Eingang Ausgang nicht belegt 102 · G&D DP1.2-Vision-IP... -
Page 110: Statusanzeigen
Verbindung zur Gegenstelle hergestellt. Verbindung zur Gegenstelle nicht hergestellt. Network links gelb Die Verbindung mit dem Netzwerk wurde Management erfolgreich aufgebaut. Es konnte keine Verbindung hergestellt wer- den. rechts grün flackert Netzwerkaktivität findet statt. keine Netzwerkaktivität G&D DP1.2-Vision-IP · 103... -
Page 111: Bedeutung Der Leds An Der Rückseite
Statusanzeigen Bedeutung der LEDs an der Rückseite Bereich Status Bedeutung Transmission gelb Kommunikation mit Gegenstelle hergestellt. blinkt Verbindung zur Gegenstelle hergestellt. Verbindung zur Gegenstelle nicht hergestellt. grün An Gegenstelle angemeldet. An Gegenstelle nicht angemeldet. 104 · G&D DP1.2-Vision-IP... -
Page 112: Technische Daten
RxD, TxD, RTS, CTS, DTR, DSR, DCD Generic USB Spezifikation: USB 2.0 CPU-Varianten unter- USB-Klassen: Human Interface Device (HID) stützen 1 Gerät, CON-Varianten unter- Massenspeicher (MSC/UMS) stützen bis zu 3 Geräte Übertragungsrate: max. 8,5 Mbit/s G&D DP1.2-Vision-IP · 105... - Page 113 +12VDC Einsatzumgebung Temperatur: +5°C bis +45°C Luftfeuchte: 20% bis 80%, nicht kondensierend Lagerumgebung Temperatur: -20°C bis +55°C Luftfeuchte: 15% bis 85%, nicht kondensierend Konformität CE, UKCA, UL, CB, FCC Klasse B, TAA, EAC, RoHS, WEEE, REACH 106 · G&D DP1.2-Vision-IP...
-
Page 114: Spezifische Eigenschaften Der Geräte
1 × RJ45-Buchse (1 GBit/s) Gegenstelle Stromaufnahme Hauptstromversorgung: 100-240 VAC/60-50Hz/0,6-0,3 A redundante 12 VDC/2 A Stromversorgung: Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): ca. 210 × 44 × 210 mm Gewicht: ca. 1,27 kg G&D DP1.2-Vision-IP · 107... - Page 116 © Guntermann & Drunck GmbH 2023. All rights reserved. Version 1.30 – 25/04/2023 Firmware: 2.3.000 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Phone +49 271 23872-0 +49 271 23872-120 www.gdsys.com sales@gdsys.com i · G&D DP1.2-Vision-IP...
- Page 117 Increase the separation between the equipment and receiver. Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. Consult the dealer or an experienced radio/TV technician for help. G&D DP1.2-Vision-IP · ii...
- Page 118 Table of contents Table of contents Safety guidelines ....................1 The DP1.2-Vision-IP series ................4 Use as extender or matrix switch modules ............4 Signal transmission and transmission length ............5 Package contents ....................5 Installation ....................... 6 Preparation ......................6 Installing the computer module ................
- Page 119 Creating a new user group ................58 Renaming a user group ................59 Changing the user group rights ..............59 Administrating user group members ............60 (De)activating a user group ................ 61 Deleting a user group ................. 61 G&D DP1.2-Vision-IP · iv...
- Page 120 Information display ..................96 Adjusting the transparency of the OSD ............97 Automatic closing of the OSD after inactivity ..........98 Changing the position of the information dispaly ........99 Changing the position of the OSD .............. 99 v · G&D DP1.2-Vision-IP...
- Page 121 Meaning of the LEDs on the front panel ............103 Meaning of the LEDs on the back panel ............104 Technical data ....................105 General features of the series ................105 Specific features of devices ................107 G&D DP1.2-Vision-IP · vi...
-
Page 122: Safety Guidelines
When installing the devices, ensure that the devices’ mains plugs remain accessible at all time. Do not cover the ventilation openings For device variants with ventilation openings, it must always be ensured that the ventilation openings are not covered. G&D DP1.2-Vision-IP · 1... - Page 123 Failure to observe this precautionary measure can result in injuries and damage to the device. Operate the device exclusively in the intended field of application The devices are designed for indoor use. Avoid extreme cold, heat or humidity. 2 · G&D DP1.2-Vision-IP...
- Page 124 VORSICHT: Es besteht Explosionsgefahr, wenn die Batterie durch einen falschen Batterie-Typ ersetzt wird. Entsorgen Sie gebrauchte Batterien umweltgerecht. Gebrauchte Batterien dürfen nicht in den Hausmüll geworfen werden. Beachten Sie die gültigen Vorschriften zur Entsorgung elektronischer Produkte. G&D DP1.2-Vision-IP · 3...
-
Page 125: The Dp1.2-Vision-Ip Series
, you can use the modules as end devices of the matrix switch. ControlCenter-IP-XS In this case, configure a KVM-over-IP connection to the IP matrix switch for the modules. In this configuration, the IP matrix switch enables the flexible connection of a console module to a computer module. 4 · G&D DP1.2-Vision-IP... -
Page 126: Signal Transmission And Transmission Length
1 × »Safety instructions« flyer Standard package contents console modules 1 × console module ( DP1.2-Vision-IP-CON 1 × power cable (PowerCable-2 Standard) 1 × EasyStart flyer 1 × »Safety instructions« flyer G&D DP1.2-Vision-IP · 5... -
Page 127: Installation
NOTE: Please mind the maximum cable length of two meters between the console module and the devices of the user console. 4. Take the supplied cables and have them ready for the installation of the devices. 6 · G&D DP1.2-Vision-IP... -
Page 128: Installing The Computer Module
USB CPU: Use the USB-AM/BM-2 cable to connect one of the computer’s USB inter- faces to this interface. Keyb. CPU: Use an optionally available PS/2 cable (PS/2-M/M-2) to connect the computer’s PS/2 keyboard interface to this interface. G&D DP1.2-Vision-IP · 7... - Page 129 Out interface to this interface Use an Audio-M/M-2 audio connection cable to connect the omputer’s Line- Line Out: In interface to this interface. Use the RS232-M/F-2 cable to connect one of the computer’s 9-pin serial RS232: interfaces to this interface. 8 · G&D DP1.2-Vision-IP...
- Page 130 Connect the monitor of the local console to this interface. Establishing a connection to the Gigabit Ethernet Plug a category 5e (or better) twisted pair cable, which is available as Transmission: accessory, into this interface. Connect the other end of the Gigabit Ethernet. G&D DP1.2-Vision-IP · 9...
- Page 131 Installation Establishing the power supply Main Power: Insert one of the supplied IEC cables here. To provide a second, redundant power supply, connect a portable power Red. Power: pack to this interface. 10 · G&D DP1.2-Vision-IP...
-
Page 132: Installing Console Modules
Network: Insert a category 5 twisted pair cable (or better), which is available as acces- sory. Connect the other end of the cable to the local network. G&D DP1.2-Vision-IP · 11... - Page 133 Keyb./Mouse generic USB Connect the PS/2 keyboard or the PS/2 mouse of the console. Keyb./Mouse: ADVICE: Use the adapter (A6400043) to use a PS/2 keyboard and a MD6M-2xMD6F USB mouse at the same time. 12 · G&D DP1.2-Vision-IP...
- Page 134 Connect the other end of the Gigabit Ethernet. Establishing the power supply Insert one of the supplied IEC cables here. Main Power: To provide a second, redundant power supply, connect a portable power Red. Power: pack to this interface. G&D DP1.2-Vision-IP · 13...
-
Page 135: Start-Up
The paragraph Changing the video mode of consoles on page 79 explains how this set- ting can be changed. NOTE: The connection between the computer module and the console module is established automatically after the modules are started. 14 · G&D DP1.2-Vision-IP... -
Page 136: Concurrent Operation Of The Kvm Extender
Related topics: Right for exclusive access to the console on page 77 Changing the video mode of consoles on page 79 Changing the exclusive key on page 75 G&D DP1.2-Vision-IP · 15... -
Page 137: User Login At The Console Module
Operation menu. 3. Press or select the E - User logout entry and press Enter ADVICE: After the on-screen display has been called up, you can use the User logout function by pressing Ctrl 16 · G&D DP1.2-Vision-IP... -
Page 138: Using The Reset Button
You can also reset the default settings using the OSD (see page 93) or the web application. Config Panel When using the web application to reset the default settings, it is possible to keep the configuration of the network interfaces. G&D DP1.2-Vision-IP · 17... -
Page 139: Temporarily Deactivating The Netfilter Rules
3. Use the web application to edit the netfilter rules stored in the device Config Panel and, afterwards, save these rules. IMPORTANT: The former settings are reactivated if no new netfilter rules are created within 15 minutes. 18 · G&D DP1.2-Vision-IP... -
Page 140: Establishing A Kvm-Over-Ip™ Connection For The First Time
If you do not know the IP address of an already configured user or com- puter module, it can be determined via the log messages of the device. For more information, see the section Determining network settings via service port on page 100. G&D DP1.2-Vision-IP · 19... -
Page 141: Default Setting Of The Modules
IP address control port computer module must be specified to establish a connection through KVM-over-IP the console module. The configuration of both the and the are automati- communication ports data ports cally exchanged between the two modules. 20 · G&D DP1.2-Vision-IP... -
Page 142: Configuring A Kvm-Over-Ip Connection Of A Computer Module
Enter the IP address of the interface. The operational mode DHCP does not allow making entries. Netmask: Enter the netmask of the network. The operational mode DHCP does not allow making entries. 5. Press to save your settings. G&D DP1.2-Vision-IP · 21... -
Page 143: Configuring The Global Network Settings
Enter the domain the device is to belong to. Gateway: Enter the gateway IP address. DNS 1: Enter the IP address of the DNS server. DNS 2: Optionally, enter the IP address of another DNS server. 5. Press to save your settings. 22 · G&D DP1.2-Vision-IP... -
Page 144: Configuring A Kvm-Over-Ip Connection
Enter the number of the port you want to use. Communication port: Enter the number of the port you want to use. Data port: Enter the number of the port you want to use. 4. Press to save your settings. G&D DP1.2-Vision-IP · 23... -
Page 145: Configuring A Kvm-Over-Ip Connection Of A Console Module
Even in complex networks global network settings ensure that the KVM extender is available from all partial networks. How to configure global network settings: 1. Use the local hotkey to open the OSD of the console module. 2. Press to open the Configuration menu. 24 · G&D DP1.2-Vision-IP... -
Page 146: Configuring A Kvm-Over-Ip Connection
Enter the number of the port you want to use. Communication Port: Enter the number of the port you want to use. Data Port: Enter the number of the port you want to use. 5. Press to save your settings. G&D DP1.2-Vision-IP · 25... -
Page 147: Ip-Mux Functionality
This dialog shows you all unpaired remote stations Detected devices (computer modules and matrix switches). Select the desired remote station and press Enter to apply the IP address of the remote station. 7. Press to save your settings. 26 · G&D DP1.2-Vision-IP... - Page 148 4. Select the entry RemoteTarget and press Enter 5. Use the to select the remote target you want to delete and arrow keys press the key. 6. Confirm the safety prompt to delete the remote target. G&D DP1.2-Vision-IP · 27...
-
Page 149: Accessing A Remote Target Via Osd
4. Use the arrow key to select at least one of the Target Select-Key modifier listed in Target Select-Key modifier entry. Afterward, press Ctrl: Ctrl key Alt: Alt key Alt Gr: Alt Gr key Win: Windows key Shift: Shift key 28 · G&D DP1.2-Vision-IP... -
Page 150: Disconnecting A Remote Target
Disconnecting a remote target How to disconnect a remote target: 1. Start the local OSD with the Alt+Num hotkey (default). 2. Press the Ctrl+D key combination to disconnect the active connection to the remote target. G&D DP1.2-Vision-IP · 29... -
Page 151: Extended Settings Of Kvm-Over-Ip Connection
2. Select the row and press KVM connection Enter 3. Under Bandwidth limit (Mb/s) you can set the bandwidth limit of a KVM-over-IP connection in Mb/s. NOTE: Entering the value deactivates the limit. 4. Press to save your settings. 30 · G&D DP1.2-Vision-IP... -
Page 152: Classifying Ip Packets (Diffserv)
Take into consideration that some network switches automatically assign the service class Network Control (DSCP name: ) for all data packets. In such environments, the option must not be selected! DSCP 48 4. Press to save your settings. G&D DP1.2-Vision-IP · 31... -
Page 153: (De)Activating Signals
2. Select the row KVM connection and press Enter 3. Under use the arrow keys to check the box of the signal you want Activated signals to (de)activate and press 4. Press to save your settings. 32 · G&D DP1.2-Vision-IP... -
Page 154: Restricting Kvm-Over-Ip Remote Stations (Uid Locking)
Press F3: Add Under Device type press F8 to select the device type you want to add. Enter the UID of the device under Device UID 7. Press to save your settings. G&D DP1.2-Vision-IP · 33... -
Page 155: Initial Configuration Of The Network Settings
Ctrl ) to open and configure the remote OSD of the computer module. During the starting process of the console module the settings of both hotkeys are shown (see Starting process on page 14). 34 · G&D DP1.2-Vision-IP... -
Page 156: Configuring The Network Interface
Enter the IP address of the interface. The operational mode DHCP does not allow making entries. Netmask: Enter the netmask of the network. The operational mode DHCP does not allow making entries. 5. Press to save your settings. G&D DP1.2-Vision-IP · 35... -
Page 157: Configuring Global Network Settings
Enter the domain the device is to belong to. Gateway: Enter the gateway IP address. DNS Server 1: Enter the IP address of the DNS server. DNS Server 2: Optionally, enter the IP address of another DNS server. 5. Press to save your settings. 36 · G&D DP1.2-Vision-IP... -
Page 158: Checking The Availability Of A Host In The Network (Ping)
Min. RTT: minimum round-trip-time Avg. RTT: average round-trip-time Max. RTT: maximum round-trip-time NOTE: A message informs the user if the host name cannot be resolved into an IP address. 6. Press to leave the menu. G&D DP1.2-Vision-IP · 37... -
Page 159: Reading Out The Status Of The Network Interfaces
3. Select the row Link status and press Enter 4. The paragraphs include the following values: Transmission Management Link detected: Connection to the network established ( ) or dis- connected ( 5. Click on to leave the menu. 38 · G&D DP1.2-Vision-IP... -
Page 160: On-Screen Display
(default: ) to open and configure the local OSD of the console module. During the starting process of the console module, the settings of both hotkeys are shown (see Starting process on page 14). G&D DP1.2-Vision-IP · 39... -
Page 161: Showing The Remote Osd
Menu items without submenus: The current setting is shown behind the menü item and can be changed directly. The footer shows the most important keys to operate the cur- Footer rently displayed menu and further information if available. 40 · G&D DP1.2-Vision-IP... -
Page 162: Operating The Osd Via Keyboard Or Mouse
The displayed menu closes after the settings are saved and the superior menu is displayed again. Press this key to switch between the different options of a menu item. Ctrl+F8: Configuration settings with many options support this hotkey to open a clearly-arranged list containing all options. G&D DP1.2-Vision-IP · 41... - Page 163 Right mouse key: The currently displayed menu is closed after your settings are saved. Afterwards, the toplevel menu is shown. A message informs you if you changed your entries but forgot to save them. 42 · G&D DP1.2-Vision-IP...
-
Page 164: Osd Functions
3. Press to select the desired sort criterion: Alph+: The names of the list entries are sorted alphabetically in ascending order. Alph-: The names of the list entries are sorted alphabetically in descending order. G&D DP1.2-Vision-IP · 43... -
Page 165: Overview Of The Menus Of The Remote Osd
Renaming the target module Target setup page 69 USB HID mode page 86 EDID mode and Assign EDID page 82 Color depth page 83 System setup Hotkeys page 71 System security page 33 Set system defaults page 93 44 · G&D DP1.2-Vision-IP... - Page 166 Control port, Communication port page 23 and Data port Bandwidth limit (Mb/s) page 30 DiffServ Communication and page 31 DiffServ Data Activated signals (Audio and RS232) page 32 Information Hardware, Firmware and page 46 Hotkey information G&D DP1.2-Vision-IP · 45...
-
Page 167: Personal Profile Menu
MAC addresses of the network ports. Firmware information This menu displays the firmware of the console module, and the accessing tar- get module. Hotkey information This menu displays the active hotkeys. 46 · G&D DP1.2-Vision-IP... -
Page 168: Overview Of The Menus Of The Local Osd
The target modules of the extender system are displayed in this menu (see IP-MUX functionality on page 26): Select IPCON Sort. Alph+ Search ....... Remote target #1 Remote target #2 Remote target #3 F11:Config Both the Search and Sort function can be used to limit the displayed target modules. G&D DP1.2-Vision-IP · 47... -
Page 169: Configuration Menu
38 Ping host page 37 Reset netfilter configuration page 94 KVM connection Password protection page 25 Control port, Communication port page 25 and Data port RemoteTarget page 26 Information Hardware, Firmware and page 46 Hotkey information 48 · G&D DP1.2-Vision-IP... -
Page 170: Web Application Config Panel
2. Switch the language to be used by clicking on the desired language. NOTE: The selected language is saved in the user settings of the active user. The next time this user logs on, the previously selected language setting is applied. G&D DP1.2-Vision-IP · 49... -
Page 171: Closing The Web Application
Logout function after finishing your work with the web application. How to close the web application: 1. Click on the at the top right. user icon 2. Click on Logout to exit the active session. 50 · G&D DP1.2-Vision-IP... -
Page 172: Users And Groups
Target access view full full right The settings of the Target config and Change own password rights result from the rights assigned to the user groups. The Target access right is given directly in the user account. G&D DP1.2-Vision-IP · 51... -
Page 173: Efficient User Group Administration
In addition to the »Office« group, also assign the respective user accounts to this group. In both cases, the user is provided with the effective right for Config target. ADVICE: The user profile lets you provide extended rights to a group member. 52 · G&D DP1.2-Vision-IP... -
Page 174: Administrating User Accounts
The recently created user account can neither configure nor access the target modules. Before the account can be used, it has to be added to an existing user group or pro- vided with individual rights (see page 52). G&D DP1.2-Vision-IP · 53... -
Page 175: Renaming A User Account
3. Select the user account whose password you want to change and press 4. Select the entry and press Password Enter 5. Enter the following data: New: Enter the new password. Repeat: Repeat the new password. 6. Press to save your settings. 54 · G&D DP1.2-Vision-IP... -
Page 176: Changing The User Account Rights
Access rights to a target module page 64 Target config Configuration of target modules page 64 Access to USB devices Access USB devices for all modules page 65 WebIf login Login to the web application page 63 Config Panel G&D DP1.2-Vision-IP · 55... -
Page 177: Changing A User Account's Membership
User groups to which the user account is assigned to are marked with an arrow (). 7. Repeat steps 5 and 6 to edit the group membership for further accounts. 8. Press to save your settings. 56 · G&D DP1.2-Vision-IP... -
Page 178: Enabling Or Disabling A User Account
(default) hotkey to open the OSD. Ctrl 2. Select the entry and press User setup Enter 3. Select the user account you want to delete and press 4. Select and press Enter to respond to the prompt for confirmation. G&D DP1.2-Vision-IP · 57... -
Page 179: Administrating User Groups
Enter the name of the user group. 4. Press to save your inputs and create an user account. IMPORTANT: The recently created user group can neither configure nor access the target modules (see Efficient user group administration on page 52). 58 · G&D DP1.2-Vision-IP... -
Page 180: Renaming A User Group
Access rights to a target module page 64 Target config Configuration of target modules page 64 Access to USB devices Access USB devices for all modules page 65 WebIf login Login to the Config Panel web application page 63 G&D DP1.2-Vision-IP · 59... -
Page 181: Administrating User Group Members
NOTE: User accounts that are assigned to the user group are marked with an arrow (). 7. Repeat steps 5 and 6 to change the group membership for further accounts. 8. Press to save your settings. 60 · G&D DP1.2-Vision-IP... -
Page 182: (De)Activating A User Group
(default) hotkey to open the OSD. Ctrl 2. Select the entry and press User group setup Enter 3. Select the user group you want to delete and press 4. Select and press Enter to respond to the prompt for confirmation. G&D DP1.2-Vision-IP · 61... -
Page 183: System Rights
4. Select the entry and press F8 to select one of the following options: Superuser right yes: full access to the KVM system access authorisation according to user and group rights 5. Press to save your settings. 62 · G&D DP1.2-Vision-IP... -
Page 184: Changing Settings In The "Personal Profile" Menu
5. Select the WebIf login entry and press F8 to select one of the following options: yes: Allow access to web application Deny access to web application 6. Press to save your settings. G&D DP1.2-Vision-IP · 63... -
Page 185: Rights To Change Your Own Password
Full access to the computer connected to the computer module allowed Access to the computer connected to the computer module denied view: Screen contents of the computer connected to the computer module can be viewed 7. Press to save your settings. 64 · G&D DP1.2-Vision-IP... -
Page 186: Access Rights To Usb Devices
5. Select the target module for which you want to change the access rights. 6. Press F8 to select one of the following options: yes: Access to USB devices allowed Access to USB devices denied 7. Press to save your settings. G&D DP1.2-Vision-IP · 65... -
Page 187: Configuration
Selecting the EDID mode of the KVM extender auto Reducing the colour depth of the image data to be transmitted 24 bit Freeze mode disabled Enabling or disabling DDC/CI support disabled (De)Activating an USB keyboard mode the »Generic USB« mode PC Multimedia 66 · G&D DP1.2-Vision-IP... - Page 188 Automatic closing of the OSD after inactivity disabled Changing the position of the information dispaly left upper corner Changing the position of the OSD centred NOTE: The separate manual provides more information about the operation of the web application. G&D DP1.2-Vision-IP · 67...
-
Page 189: Configuration Settings
(default) to open the OSD. 2. Select the row Console setup and press Enter 3. Under , select one of the following options: Console type OpenAccess OpenAccess mode (default) Standard mode Standard 4. Press to save your settings. 68 · G&D DP1.2-Vision-IP... -
Page 190: Renaming A Console Module
(default) to open the OSD. Ctrl+Num 2. Select the Target setup entry and press Enter 3. Select the Name entry and press Enter 4. Enter the new name and press Enter 5. Press to save your settings. G&D DP1.2-Vision-IP · 69... -
Page 191: Changing Your Password
2. Press to open the menu. Personal Profile 3. Under Language press to choose between the following options: Use the system language from system [Selection] Use the selected language 4. Press to save your settings. 70 · G&D DP1.2-Vision-IP... -
Page 192: Changing Hotkeys
Ctrl key (default for remote hotkey) Ctrl Alt key (default for local hotkey) Alt Gr Alt Gr key Windows key Shift key Shift 5. Press to save your settings. G&D DP1.2-Vision-IP · 71... -
Page 193: Changing The Osd Key
Pause key Insert key Insert Delete key Delete Home key Home End key Page Up key PgUp PgDn Pace Down key Space Space key 5. Press to save your settings. 72 · G&D DP1.2-Vision-IP... -
Page 194: Opening The Osd Via Double Keypress
OSD is opened by pressing the Cursor right key twice Cursor down OSD is opened by pressing the Cursor down key twice OSD is opened by pressing the Cursor up key twice Cursor up 5. Press to save your settings. G&D DP1.2-Vision-IP · 73... -
Page 195: Channel Switching When Using A Dh Computer Module
Enter 4. Under Select stream select one of the following options: Cursor left key and Cursor right key (Standard) Cursor left, right Num+-key and Num- key Num+, Num- 5. Press to save your settings. 74 · G&D DP1.2-Vision-IP... -
Page 196: Changing The Exclusive Key
Pause Insert Insert key Delete Delete key Home key Home End key PgUp Page Up key PgDn Page Down key Space key Space 5. Press to save your settings. G&D DP1.2-Vision-IP · 75... -
Page 197: Changing The Time Span Of The Input Lock
Enter 3. Under enter the desired timespan of the input lock Multiuser input lock (1 to 300 seconds). 4. Press to save your settings. Related topic: Concurrent operation of the KVM extender on page 15 76 · G&D DP1.2-Vision-IP... -
Page 198: Right For Exclusive Access To The Console
right for exclusive access is granted (default) right for exclusive access is denied 4. Press to save your settings. Related topics: Concurrent operation of the KVM extender on page 15 Changing the video mode of consoles on page 79 G&D DP1.2-Vision-IP · 77... -
Page 199: Adjusting The Operating Mode Of The Rs232 Interface
(default setting). The data stream of an RS422 device is transmitted from the RS422 computer module to the console module via separately available G&D RS232-422 adapters 4. Press to save your settings. 78 · G&D DP1.2-Vision-IP... -
Page 200: Changing The Video Mode Of Consoles
4. Press to save your settings. Related topics: Changing the time span of the input lock on page 76 Right for exclusive access to the console on page 77 G&D DP1.2-Vision-IP · 79... -
Page 201: Activating A Console After The Permanent Switch-Off Of The Image Display
(default) to open the OSD. 2. Select the row and press System setup Enter 3. Under Activation select one of the following options: keyb./mouse (default) keyboard only mouse only 4. Press to save your settings. 80 · G&D DP1.2-Vision-IP... -
Page 202: Active Console After Starting An Extender
After restarting the extender, the image display of console connected to the computer module is activated. After restarting the extender, the image display of the console connected to the console module is activated. 4. Press to save your settings. G&D DP1.2-Vision-IP · 81... -
Page 203: Selecting The Edid Mode Of The Kvm Extender
Assign EDID and press Enter Use the arrow keys to select the profile you want the activate and press Save your selection by pressing 5. Press to save your settings. 82 · G&D DP1.2-Vision-IP... -
Page 204: Reducing The Colour Depth Of The Image Data To Be Transmitted
24 Bit: transmits the image data with a maximum colour depth of 24 bits (default) 18 Bit: reduces the colour depth of image data to 18 bits 4. Press to save your settings. G&D DP1.2-Vision-IP · 83... -
Page 205: Freeze Mode
Freeze visualization shows a coloured frame when disconnected frame shows Frozen and the time passed since disconnection frame+OSD shows a coloured frame ( frame ) and Frozen ( 5. Press to save your settings. 84 · G&D DP1.2-Vision-IP... -
Page 206: Enabling Or Disabling Ddc/Ci Support
CPU > monitor The transmission of DDC/CI signals is carried out exclusively from the CPU to the monitor The transmission of DDC/CI signals is carried out by bidirectional bidirectionally. 4. Press to save your settings. G&D DP1.2-Vision-IP · 85... -
Page 207: (De)Activating An Usb Keyboard Mode The "Generic Usb" Mode
The following table lists the supported USB keyboards: INPUT DEVICE SETTING PC keyboard with additional multimedia keys Multimedia PC keyboard with default keyboard layout PC default Apple keyboard with numeric keypad (A1243) Apple A1243 86 · G&D DP1.2-Vision-IP... - Page 208 The order of the 108 keys of these keyboards corresponds to the OpenVMS keyboard layout. A special USB keyboard mode guarantees that whenever a special key of this key- board pressed, this action is transmitted to the connected computer: INPUT DEVICE SETTING LK463 compatible keyboard LK463 G&D DP1.2-Vision-IP · 87...
-
Page 209: Prioritizing A Usb Device For A Reboot
The prioritization remains even if the USB device is disconnected from the console module (then appears in red on the OSD) and is subsequently recon- nected (then reappears in green on the OSD and marked with a triangle ()). 88 · G&D DP1.2-Vision-IP... -
Page 210: Changing The Scancode Set Of Ps/2 Keyboards
activates scancode set 2 for PS/2 keyboard inputs activates scancode set 3 for PS/2 keyboard inputs 4. Press to save your settings. After you turn the KVM extender on again, the keyboard is initialised and the selected scancode set is applied. G&D DP1.2-Vision-IP · 89... -
Page 211: Reinitialising Usb Input Devices
If communication to one USB device is interrupted, all devices are reinitialised. The status of the USB devices is monitored. If communication to a USB device is interrupted, the device is reinitialised. 4. Press to save your settings. 90 · G&D DP1.2-Vision-IP... -
Page 212: Adjusting The Waiting Period Of The Screensaver
(at the module). 3. Under Screensaver (min) enter a waiting period (1 to 999 minutes) for the screensaver. Entering the value 0 disables the screensaver. 4. Press to save your settings. G&D DP1.2-Vision-IP · 91... -
Page 213: Selecting A Keyboard Layout For Inputs Via Osd
german english US english UK french spanish lat. americ. portuguese swedish swiss-french danish 4. Press to save your settings. 92 · G&D DP1.2-Vision-IP... -
Page 214: Resetting The Default Settings
Set system defauts and press Enter 4. Confirm the security prompt or cancel the process. NOTE: You can also reset the default settings by pressing the Reset keys. Further information about this topic is given on page 17. G&D DP1.2-Vision-IP · 93... -
Page 215: Resetting The Netfilter Rules
) if you want to reset the local settings of the console mod- ule. 2. Select the row Network and press Enter 3. Select the row and press Reset netfilter configuration Enter 4. Confirm the security prompt or cancel the process. 94 · G&D DP1.2-Vision-IP... -
Page 216: Changing The Colour Of The Information Display
How to change the setting of the information display: 1. Press (default) to open the OSD. Ctrl+Num 2. Press to open the Personal Profile menu. 3. Under Display color press to select the desired colour. 4. Press to save your settings. G&D DP1.2-Vision-IP · 95... -
Page 217: Information Display
Display information display is turned off temp information display is shown temporarily for 5 seconds (default) perm permanent information display 4. Press to save your settings. 96 · G&D DP1.2-Vision-IP... -
Page 218: Adjusting The Transparency Of The Osd
high transparency of the screen content average transparency of the screen content (default) average low transparency of the screen content screen content is covered 4. Press to save your settings. G&D DP1.2-Vision-IP · 97... -
Page 219: Automatic Closing Of The Osd After Inactivity
Personal Profile 3. Select the row Close OSD when inactive for [s] and press Enter 4. Enter the desired time range from seconds and press Enter 5. Press to save your settings. 98 · G&D DP1.2-Vision-IP... -
Page 220: Changing The Position Of The Information Dispaly
Enter 4. Use the arrow keys or the mouse to move the OSD to the desired position or press Ctrl+D to reset the default position. 5. Press to save your settings or to cancel the process. G&D DP1.2-Vision-IP · 99... -
Page 221: Further Information
2. Go to More from G&D > Tools & Driver 3. Download the device driver for the operating system installed on the computetr. 4. Execute the file and follow the instructions of the installation wizard. 100 · G&D DP1.2-Vision-IP... -
Page 222: Establishing A Connection By Using A Terminal Emulator
How to determine the IP address of a user or computer module: 1. Restart the user or computer module. During the boot process, the terminal emulator shows various status messages. 2. After the boot process, the IP address and other are displayed. system information G&D DP1.2-Vision-IP · 101... -
Page 223: Pin Assignment Of The Rs232 Socket/Interface
Input Output TxD (Transmit Data) Output Input DTR (Data Terminal Ready) Output Input GND (Ground) Ground Ground DSR (Dataset Ready) Input Output RTS (Request to Send) Output Input CTS (Clear to Send) Input Output not occupied 102 · G&D DP1.2-Vision-IP... -
Page 224: Status Leds
The connection to the remote station could not be established. Network left yellow The connection to the network has been Management successfully established. A connection could not be established. right green flickering Network activity. No network activity G&D DP1.2-Vision-IP · 103... -
Page 225: Meaning Of The Leds On The Back Panel
Communication with the remote station has been established. blinking Connection to remote station has been established. Connection to remote station has not been established. green Logged on at remote station. Not logged on at remote station. 104 · G&D DP1.2-Vision-IP... -
Page 226: Technical Data
RxD, TxD, RTS, CTS, DTR, DSR, DCD Generic USB Specification: USB 2.0 CPU variants support USB classes: Human Interface Device (HID) 1 device, CON variants support up to 3 devices Mass Storage (MSC / UMS) Transmission rate: max. 8.5 Mbit/s G&D DP1.2-Vision-IP · 105... - Page 227 Temperature: +5°C to +45°C ment Air humidity: 20% to 80%, non-condensing Storage environment Temperature: -20°C to +55°C Air humidity: 15% to 85%, non-condensing Conformity CE, UKCA, UL, CB, FCC class B, TAA, EAC, RoHS, WEEE, REACH 106 · G&D DP1.2-Vision-IP...
-
Page 228: Specific Features Of Devices
Current consumption Main power supply: 100-240 VAC/60-50Hz/0.6-0.3 A Redundant power suppply: 12 VDC/2 A Casing Material: anodised aluminium Dimensions (W × H × D): 210 × 44 × 210 mm approx. Weight: approx. 1.27 kg G&D DP1.2-Vision-IP · 107... - Page 232 G&D. AND KVM FEELS RIGHT. Hauptsitz | Headquarter US-Büro | US-Office Guntermann & Drunck GmbH Systementwicklung G&D North America Inc. Obere Leimbach 9 | D-57074 Siegen | Phone +49 271 23872-0 4001 W. Alemada Avenue | Suite 100, Burbank, CA 91505 | Phone +1-818-748-3383 sales.us@gdsys.com | www.gdsys.com sales@gdsys.com | www.gdsys.com...
