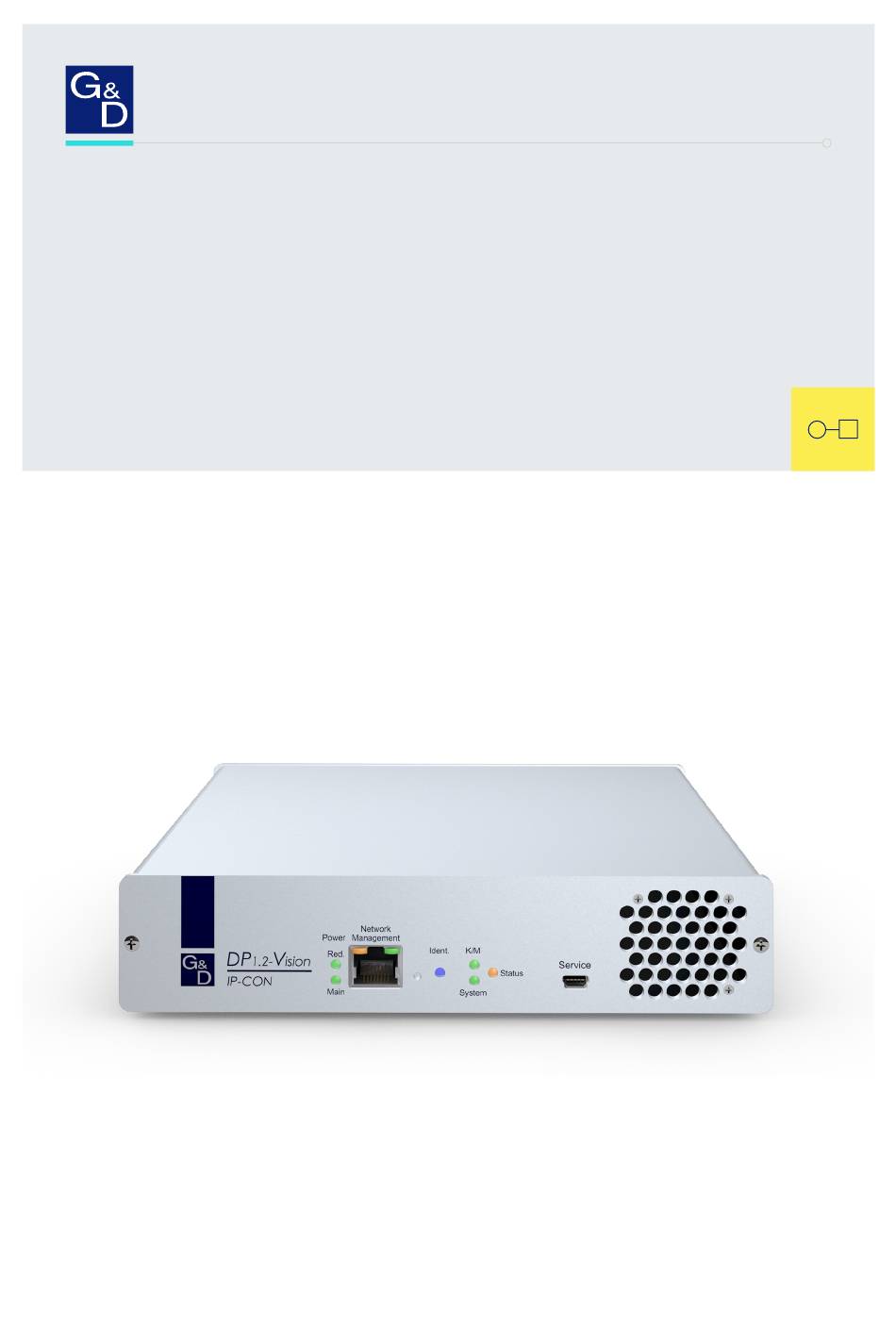

- Page 1 G&D DP1.2-Vision-IP-Fiber DE Installation und Bedienung EN Installation and Operation A9100316-1.30...
- Page 2 © Guntermann & Drunck GmbH 2023. Alle Rechte vorbehalten. Version 1.30 – 25.04.2023 Firmware: 2.3.000 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Telefon +49 (0) 271 23872-0 Telefax +49 (0) 271 23872-120 www.gdsys.com sales@gdsys.com i · G&D DP1.2-Vision-IP-Fiber...
- Page 3 Erhöhen Sie den Abstand zwischen Gerät und Empfänger. Schließen Sie das Gerät an eine andere Steckdose oder einen anderen Stromkreis als den, mit dem das Empfangsgerät verbunden ist, an. Kontaktieren Sie den Händler oder einen erfahrenen Rundfunk-/Fernsehtechniker. G&D DP1.2-Vision-IP-Fiber · ii...
-
Page 4: Table Of Contents
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ..................1 Die DP1.2-Vision-IP-Fiber-Serie ..............5 Verwendung als Extender- oder Matrixswitch-Module ........5 Signalübertragung und Übertragungslänge ............6 Lieferumfang ....................6 Installation ....................... 7 Vorbereitung ...................... 7 Installation des Rechnermoduls ................8 Installation des Arbeitsplatzmoduls ..............12 Inbetriebnahme .................... - Page 5 Anlegen einer neuen Benutzergruppe ............60 Änderung des Namens einer Benutzergruppe ..........61 Änderung der Rechte einer Benutzergruppe ..........61 Mitgliederverwaltung einer Benutzergruppe ..........62 Aktivierung oder Deaktivierung einer Benutzergruppe ........ 63 Löschen einer Benutzergruppe ..............63 G&D DP1.2-Vision-IP-Fiber · iv...
- Page 6 Farbe der Informationseinblendung ändern ..........97 Anzeige der Informationseinblendung ............98 Transparenz des OSD einstellen ..............99 Automatisches Schließen des OSD nach Inaktivität ........100 Position der Informationseinblendung ändern ........... 101 Position des OSD ändern ................. 101 v · G&D DP1.2-Vision-IP-Fiber...
- Page 7 Bedeutung der LEDs an der Frontseite ............105 Bedeutung der LEDs an der Rückseite ............106 Technische Daten ..................107 Allgemeine Eigenschaften der Serie ..............107 Spezifische Eigenschaften der Geräte ............... 109 Eigenschaften der Übertragungsmodule ............110 G&D DP1.2-Vision-IP-Fiber · vi...
-
Page 8: Sicherheitshinweise
Ständigen Zugang zu den Netzsteckern der Geräte sicherstellen Achten Sie bei der Installation der Geräte darauf, dass die Netzstecker der Geräte jederzeit zugänglich bleiben. Lüftungsöffnungen nicht verdecken Bei Gerätevarianten mit Lüftungsöffnungen ist eine Verdeckung der Lüftungsöff- nungen unbedingt zu vermeiden. G&D DP1.2-Vision-IP-Fiber · 1... - Page 9 Bei unbefugtem Entfernen erlischt die Garantie. Die Nichtbeach- tung dieser Vorsichtsmaßnahme kann zu Verletzungen und Geräteschäden führen! Betreiben Sie das Gerät ausschließlich im vorgesehenen Einsatzbereich Die Geräte sind für eine Verwendung im Innenbereich ausgelegt. Vermeiden Sie extreme Kälte, Hitze oder Feuchtigkeit. 2 · G&D DP1.2-Vision-IP-Fiber...
- Page 10 Mettre au rebut les batteries usagées conformêment aux instructions du fabricant et de manière écologique. Les batteries usagées ne doivent pas être jetées dans les ordures ménagères. Respectez les prescriptions valables pour l'élimination des produits électroniques. G&D DP1.2-Vision-IP-Fiber · 3...
- Page 11 Umgang mit Laser-Technologie nicht sichergestellt werden. Die Gewährleistung zur Erfüllung aller einschlägigen Bestimmungen kann nur in der Gesamtheit der Originalkomponenten gegeben werden. Aus diesem Grund ist der Betrieb der Geräte ausschließlich mit solchen Übertragungsmodulen zulässig, die von G&D zertifiziert wurden. 4 · G&D DP1.2-Vision-IP-Fiber...
-
Page 12: Die Dp1.2-Vision-Ip-Fiber-Serie
ControlCenter-IP-XS können Sie die Module als Endgeräte des Matrixswitches einsetzen. In diesem Fall konfigurieren Sie für die Module eine KVM-over-IP-Verbindung zum IP-Matrixswitch. In dieser Konfiguration ermöglicht der IP-Matrixswitch die flexible Aufschaltung eines Arbeitsplatzmoduls auf ein Rechnermodul. G&D DP1.2-Vision-IP-Fiber · 5... -
Page 13: Signalübertragung Und Übertragungslänge
1 × serielles Anschlusskabel (RS232-M/F-2) 1 × Servicekabel (USB-Service-2) 1 × EasyStart-Flyer 1 × Sicherheitshinweise-Flyer Standardlieferumfang Arbeitsplatzmodule 1 × Arbeitsplatzmodul ( DP1.2-Vision-IP-Fiber-CON 1 × Stromversorgungskabel (PowerCable-2 Standard) 1 × EasyStart-Flyer 1 × Sicherheitshinweise-Flyer 6 · G&D DP1.2-Vision-IP-Fiber... -
Page 14: Installation
) in der Nähe des entfernten Arbeitsplatzes. HINWEIS: Die maximale Kabellänge zwischen dem Arbeitsplatzmodul und den Geräten des Arbeitsplatzes beträgt zwei Meter. 4. Entnehmen Sie die mitgelieferten Kabel der Verpackung und legen Sie diese für die Installation der Geräte bereit. G&D DP1.2-Vision-IP-Fiber · 7... -
Page 15: Installation Des Rechnermoduls
Verbinden Sie eine USB-Schnittstelle des Rechners mit dieser Schnittstelle. USB CPU: Verwenden Sie hierzu das Kabel USB-AM/BM-2. Keyb. CPU: Verbinden Sie die PS/2-Tastatur-Schnittstelle des Rechners mit dieser Schnittstelle. Verwenden Sie hierzu ein separat erhältliches PS/2-Kabel (PS/2-M/M-2). 8 · G&D DP1.2-Vision-IP-Fiber... - Page 16 Verwenden Sie hierzu ein Audio-Anschlusskabel Audio-M/M-2. Line Out: Verbinden Sie die Line-In-Schnittstelle des Rechners mit dieser Schnittstelle. Verwenden Sie hierzu ein Audio-Anschlusskabel Audio-M/M-2. RS232: Verbinden Sie eine 9-polige serielle Schnittstelle des Rechners mit dieser Schnittstelle. Verwenden Sie hierzu das Kabel RS232-M/F-2. G&D DP1.2-Vision-IP-Fiber · 9...
- Page 17 Das andere Ende des Kabels ist mit dem Gigabit-Ethernet zu verbinden. Transmission|Rx: Stecken Sie den LC-Stecker des als Zubehör erhältlichen Glasfaser- kabels ein. Das andere Ende des Kabels ist mit dem Gigabit-Ethernet zu verbinden. 10 · G&D DP1.2-Vision-IP-Fiber...
- Page 18 Installation Stromversorgung herstellen Main Power: Stecken Sie ein mitgeliefertes Kaltgerätekabel ein. Red. Power: An diese Buchse können Sie ein optionales Tischnetzteil anschließen. Hierdurch wird eine zweite, redundante Stromversorgung des Gerätes erreicht. G&D DP1.2-Vision-IP-Fiber · 11...
-
Page 19: Installation Des Arbeitsplatzmoduls
Config Panel zuzugreifen und beispielsweise Syslog-Meldungen in diese Netzwerke zu senden. Network: Stecken Sie ein als Zubehör erhältliches Twisted-Pair-Kabel der Kategorie 5 (oder höher) ein. Verbinden Sie das andere Ende des Kabels mit dem lokalen Netzwerk. 12 · G&D DP1.2-Vision-IP-Fiber... - Page 20 -Schnittstellen können nicht für den -Modus ver- Keyb./Mouse Generic-USB wendet werden. Keyb./Mouse: Schließen Sie die PS/2-Tastatur oder die PS/2-Maus des Arbeitsplatzes an. TIPP: Verwenden Sie den Adapter (A6400043) zum gleichzeitigen MD6M-2xMD6F Anschluss einer PS/2-Tastatur und einer PS/2-Maus. G&D DP1.2-Vision-IP-Fiber · 13...
- Page 21 Das andere Ende des Kabels ist mit dem Gigabit-Ethernet zu verbinden. Transmission|Rx: Stecken Sie den LC-Stecker des als Zubehör erhältlichen Glasfaser- kabels ein. Das andere Ende des Kabels ist mit dem Gigabit-Ethernet zu verbinden. 14 · G&D DP1.2-Vision-IP-Fiber...
- Page 22 Installation Stromversorgung herstellen Main Power: Stecken Sie ein mitgeliefertes Kaltgerätekabel ein. Red. Power: An diese Buchse können Sie ein optionales Tischnetzteil anschließen. Hierdurch wird eine zweite, redundante Stromversorgung des Arbeitsplatzmoduls erreicht. G&D DP1.2-Vision-IP-Fiber · 15...
-
Page 23: Inbetriebnahme
Im Abschnitt Änderung der Videobetriebsart der Arbeitsplätze auf Seite 81 wird erläu- tert, wie Sie diese Einstellung ändern können. HINWEIS: Die Verbindung zwischen dem Rechner- und dem Arbeitsplatzmodul wird automatisch nach dem Start der Module aufgebaut. 16 · G&D DP1.2-Vision-IP-Fiber... -
Page 24: Konkurrierende Bedienung Des Kvm-Extenders
Arbeitsplatzes auszuschalten, während Sie den Extender am anderen Arbeitsplatz bedienen. Verwandte Themen: Berechtigung für exklusiven Zugriff des Arbeitsplatzes auf Seite 79 Änderung der Videobetriebsart der Arbeitsplätze auf Seite 81 Änderung der Exklusiv-Taste auf Seite 77 G&D DP1.2-Vision-IP-Fiber · 17... -
Page 25: Anmeldung Am Arbeitsplatz
3. Betätigen Sie die Schnellwahltaste oder markieren Sie die Zeile und betätigen Sie die E - Benutzer abmelden Eingabetaste TIPP: Bereits nach dem Aufruf des On-Screen-Displays können Sie mit der Tastenkombination die Benutzer abmelden-Funktion durchführen. Strg 18 · G&D DP1.2-Vision-IP-Fiber... -
Page 26: Verwendung Des Reset-Tasters
Die Wiederherstellung der Standardeinstellungen ist alternativ auch über das OSD (s. Seite 95) oder die Webapplikation Config Panel möglich. Nur bei der Wiederherstellung der Standardeinstellungen über die Webapplikation ist optional die Beibehaltung der Konfiguration der Netzwerkschnittstellen möglich. G&D DP1.2-Vision-IP-Fiber · 19... -
Page 27: Temporäre Deaktivierung Der Netzfilterregeln
3. Bearbeiten Sie die im Gerät gespeicherten Netzfilterregeln mit der Webapplika- tion Config Panel und speichern Sie die Regeln anschließend ab. WICHTIG: Wird innerhalb von 15 Minuten keine neue Netzfilterkonfiguration erstellt, werden die ursprünglichen Einstellungen wieder aktiviert. 20 · G&D DP1.2-Vision-IP-Fiber... -
Page 28: Ersteinrichtung Der Kvm-Over-Ip™-Verbindung
Falls Ihnen die IP-Adresse eines bereits konfigurierten Arbeitsplatz- oder Rechnermoduls unbekannt ist, können Sie diese über die Log-Ausgaben des Gerä- tes ermitteln. Weiterführende Informationen finden Sie im Abschnitt Ermittlung der Netzwerkeinstellungen über den Service-Port auf Seite 102. G&D DP1.2-Vision-IP-Fiber · 21... -
Page 29: Werkseinstellung Der Module
-Verbindung durch das Arbeitsplatzmo- KVM-over-IP dul sind die Angabe der des Rechnermoduls (Host) sowie die Angabe IP-Adresse des Rechnermoduls erforderlich. Control Ports Die Konfiguration der werden automatisch zwi- Communication Ports Data Ports schen beiden Modulen ausgetauscht. 22 · G&D DP1.2-Vision-IP-Fiber... -
Page 30: Kvm-Over-Ip-Verbindung Des Rechnermoduls Konfigurieren
Geben Sie die IP-Adresse der Schnittstelle an. Im Betriebsmodus DHCP ist keine Eingabe möglich. Netzmaske: Geben Sie die Netzmaske des Netzwerkes an. Im Betriebsmodus DHCP ist keine Eingabe möglich. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-Vision-IP-Fiber · 23... -
Page 31: Konfiguration Der Globalen Netzwerkeinstellungen
Geben Sie die IP-Adresse des Gateways an. DNS 1: Geben Sie die IP-Adresse des DNS-Servers an. DNS 2: Geben Sie optional die IP-Adresse eines weiteren DNS-Servers an. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 24 · G&D DP1.2-Vision-IP-Fiber... -
Page 32: Konfiguration Der Kvm-Over-Ip-Verbindung
Geben Sie die Nummer des zu verwendenden Ports ein. Communication-Port: Geben Sie die Nummer des zu verwendenden Ports ein. Data-Port: Geben Sie die Nummer des zu verwendenden Ports ein. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-Vision-IP-Fiber · 25... -
Page 33: Kvm-Over-Ip-Verbindung Des Arbeitsplatzmoduls Konfigurieren
Die globalen Netzwerkeinstellungen stellen auch in komplexen Netzwerken sicher, dass der KVM-Extender aus allen Teilnetzwerken erreichbar ist. So konfigurieren Sie die globalen Netzwerkeinstellungen: 1. Verwenden Sie den lokalen Hotkey zum Aufruf des Arbeitsplatzmodul-OSD. 2. Betätigen Sie zum Aufruf des Konfiguration-Menüs. 26 · G&D DP1.2-Vision-IP-Fiber... -
Page 34: Konfiguration Der Kvm-Over-Ip-Verbindung
Geben Sie die Nummer des zu verwendenden Ports ein. Communication-Port: Geben Sie die Nummer des zu verwendenden Ports ein. Data-Port: Geben Sie die Nummer des zu verwendenden Ports ein. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-Vision-IP-Fiber · 27... -
Page 35: Ip-Mux-Funktionalität
Gefundene Geräte gekoppelten G&D-Gegenstellen (Rechnermodule und Matrixswitches) ange- zeigt. Wählen Sie die gewünschte Gegenstelle aus und betätigen Sie die Eingabetaste um die IP-Adresse der Gegenstelle zu übernehmen. 7. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 28 · G&D DP1.2-Vision-IP-Fiber... - Page 36 Eingabetaste 4. Wählen Sie die Zeile RemoteTarget und betätigen Sie die Eingabetaste 5. Wählen Sie mit den Pfeiltasten das zu löschende Remote-Target und betätigen Sie -Taste. 6. Bestätigen Sie die Sicherheitsabfrage, um das Remote-Target zu löschen. G&D DP1.2-Vision-IP-Fiber · 29...
-
Page 37: Aufschaltung Eines Remote-Targets Über Das Osd
4. Erfassen Sie im Abschnitt mindestens eine der aufge- Target-Select-Key-Modifizierer führten Select-Key-Modifiziertasten durch Markierung des entsprechenden Kon- trollkästchens mit den Pfeiltasten und anschließende Betätigung der -Taste aus: Strg: Strg-Taste Alt: Alt-Taste Alt Gr: Alt Gr-Taste Win: Windows-Taste Shift: Umschalttaste 30 · G&D DP1.2-Vision-IP-Fiber... -
Page 38: Verbindung Zu Einem Remote-Target Beenden
Verbindung zu einem Remote-Target beenden So beenden Sie die Verbindung zu einem Remote-Target: 1. Starten Sie das lokale OSD mit dem Hotkey (Standard). Alt+Num 2. Betätigen Sie die Tastenkombination , um die aktive Verbindung zum Strg+D Remote-Target zu trennen. G&D DP1.2-Vision-IP-Fiber · 31... -
Page 39: Erweiterte Einstellungen Der Kvm-Over-Ip-Verbindung
Sie die KVM-Verbindung Eingabetaste 3. Geben Sie in der Zeile das Bandbreiten-Limit in Bandbreitenbeschränkgung (Mb/s) Mb/s für die KVM-over-IP-Verbindung ein. HINWEIS: Der Wert deaktiviert das Limit. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 32 · G&D DP1.2-Vision-IP-Fiber... -
Page 40: Klassifizierung Der Ip-Pakete (Diffserv)
Berücksichtigen Sie, dass einige Netzwerkswitches für alle Datenpakete automatisch die Service-Klasse Network Control (DSCP-Name: ) vergeben. In solchen Umgebungen darf die Option DSCP 48 nicht ausgewählt werden! 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-Vision-IP-Fiber · 33... -
Page 41: Signale (De)Aktivieren
Sie die Eingabetaste 3. Wählen Sie in der Zeile das Kontrollkästchen des zu (de)aktivie- Aktivierte Signale renden Signals mit den Pfeiltasten aus und betätigen Sie die -Taste. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 34 · G&D DP1.2-Vision-IP-Fiber... -
Page 42: Beschränkung Der Kvm-Over-Ip-Gegenstelle (Uid-Locking)
Wählen Sie in der Zeile Gerätetyp durch Betätigung der -Taste den gewünschten Gerätetyp aus. Geben Sie in der Zeile die UID des Geräts ein. Geräte-UID 7. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-Vision-IP-Fiber · 35... -
Page 43: Erstkonfiguration Der Netzwerkeinstellungen
OSD des Arbeitsplatzmoduls und mit dem Remote-Hotkey (Standard: Strg ) das entfernte OSD des Rechnermoduls aufrufen und konfigurieren. Während des Startvorgangs des Arbeitsplatzmoduls werden die Einstellungen bei- der Hotkeys angezeigt (siehe Startvorgang auf Seite 16). 36 · G&D DP1.2-Vision-IP-Fiber... -
Page 44: Konfiguration Der Netzwerkschnittstelle
Geben Sie die IP-Adresse der Schnittstelle an. Im Betriebsmodus DHCP ist keine Eingabe möglich. Netzmaske: Geben Sie die Netzmaske des Netzwerkes an. Im Betriebsmodus DHCP ist keine Eingabe möglich. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-Vision-IP-Fiber · 37... -
Page 45: Konfiguration Der Globalen Netzwerkeinstellungen
Geben Sie die IP-Adresse des Gateways an. DNS 1: Geben Sie die IP-Adresse des DNS-Servers an. DNS 2: Geben Sie optional die IP-Adresse eines weiteren DNS-Servers an. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 38 · G&D DP1.2-Vision-IP-Fiber... -
Page 46: Erreichbarkeit Eines Hosts Im Netzwerk Prüfen (Ping)
Durchschn. mittlere Paketumlaufzeit RTT: Max. RTT: längste Paketumlaufzeit HINWEIS: Falls der eingebene Name des Hosts nicht in eine IP-Adresse aufge- löst werden kann, erscheint eine entsprechende Meldung. 6. Betätigen Sie die -Taste zum Verlassen des Menüs. G&D DP1.2-Vision-IP-Fiber · 39... -
Page 47: Status Der Netzwerkschnittstellen Auslesen
Link-Status Eingabetaste 4. In den Abschnitten Transmission Management werden Ihnen folgende Daten angezeigt: Link erkannt: Verbindung zum Netzwerk hergestellt ( ) oder unterbro- chen ( nein 5. Klicken Sie auf , um die Seite zu verlassen. 40 · G&D DP1.2-Vision-IP-Fiber... -
Page 48: On-Screen-Display
OSD des Rechnermodus und mit dem (Standard: lokalen Hotkey ) das lokale OSD des Arbeitsplatzmoduls aufrufen und konfigurieren. Während des Startvorgangs des Arbeitsplatzmoduls werden die Einstellungen bei- der Hotkeys angezeigt (siehe Startvorgang auf Seite 16). G&D DP1.2-Vision-IP-Fiber · 41... -
Page 49: Anzeige Des Entfernten Osd
Menüpunkte ohne Untermenü: Die aktuelle Einstellung wird hinter dem Menüeintrag ange- zeigt und kann direkt geändert werden. In der Fußzeile werden die wichtigsten Tasten zur Bedienung des Fußzeile aktuell angezeigten Menüs und ggf. weitere Informationen aufge- führt. 42 · G&D DP1.2-Vision-IP-Fiber... -
Page 50: Bedienung Des Osd Per Tastatur Oder Maus
Daten geschlossen und das übergeordnete Menü angezeigt. Betätigen Sie diese Taste, um zwischen den verschiedenen Optionen eines Menüeintrags zu wechseln. Strg+F8: Konfigurationseinstellungen mit vielen verfügbaren Optionen unterstützen diese Tastenkombination zum Aufruf einer über- sichtlichen Liste aller Optionen. G&D DP1.2-Vision-IP-Fiber · 43... - Page 51 Diese Maustaste wird zur Bestätigung von Eingaben (z. B. in der Login-Maske) oder zum Aufruf eines Untermenüs verwendet. rechte Maustaste: Diese Maustaste schließt die aktuell angezeigte Menüansicht und zeigt das übergeordnete Menü an. Falls Eingaben geändert, aber nicht gespeichert wurden, erhal- ten Sie diesbezüglich eine Meldung. 44 · G&D DP1.2-Vision-IP-Fiber...
-
Page 52: Funktionen Des Osd
-Feldes in der Kopfzeile. 3. Betätigen Sie die -Taste, um das gewünschte Sortierkriterium auszuwählen: Alph+: Die Namen der Listeneinträge werden in alphabetisch aufsteigender Reihenfolge sortiert. Alph-: Die Namen der Listeneinträge werden in alphabetisch absteigender Reihenfolge sortiert. G&D DP1.2-Vision-IP-Fiber · 45... -
Page 53: Übersicht Der Menüs Des Entfernten Osd
Seite 81 Enable exclusive Seite 79 Änderung des Namens des Target-M. Target-Einrichtung Seite 71 USB-HID-Modus Seite 88 EDID-Modus und EDID zuweisen Seite 84 Farbtiefe Seite 85 System-Einrichtung Hotkeys Seite 73 Systemsicherheit Seite 35 Werkseinstellungen wiederherstellen Seite 95 46 · G&D DP1.2-Vision-IP-Fiber... - Page 54 Netzfilterkonfiguration zurücksetzen Seite 96 KVM-Verbindung Control-Port, Communication-Port Seite 23 und Data-Port Bandbreitenbeschränkung (Mb/s) Seite 32 DiffServ Communication und Seite 33 DiffServ Data Aktivierte Signale (Audio und RS232) Seite 34 Information Hardware-, Firmware- und Seite 48 Hotkey-Information G&D DP1.2-Vision-IP-Fiber · 47...
-
Page 55: Persönliches Profile-Menü
Hier werden beispielsweise die Firm- ware-Version, die Seriennummer des Geräts und die MAC-Adressen der Netzwerkschnittstellen aufgelistet. Firmware-Information Hier werden die Firmware-Versionen des Arbeitsplatzmoduls und des aufge- schalteten Target-Moduls angezeigt. Hotkey-Information Hier werden die aktiven Hotkeys ange- zeigt. 48 · G&D DP1.2-Vision-IP-Fiber... -
Page 56: Übersicht Der Menüs Des Lokalen Osd
Hier werden die im Extendersystem bekannten Target-Module angezeigt (siehe IP- MUX-Funktionalität auf Seite 28). Auswahl IPCON Sort. Alph+ Suche ......Remote-Target #1 Remote-Target #2 Remote-Target #3 F11:Konfiguration Über die Such- und Sortierfunktion können Sie die Auswahl einschränken. G&D DP1.2-Vision-IP-Fiber · 49... -
Page 57: Konfiguration-Menü
Seite 95 Netzwerk Schnittstellen Seite 37 Link-Status Seite 40 Host pingen Seite 39 Netzfilterkonfiguration zurücksetzen Seite 96 KVM-Verbindung Passwortschutz Seite 27 Control-Port, Communication-Port Seite 27 und Data-Port RemoteTarget Seite 28 Information Hardware-, Firmware- und Seite 48 Hotkey-Information 50 · G&D DP1.2-Vision-IP-Fiber... -
Page 58: Webapplikation Config Panel
2. Schalten Sie die zu verwendende Sprache mit einem Klick auf die gewünschte Sprache um. HINWEIS: Die eingestellte Sprache wird in den Benutzereinstellungen des aktiven Benutzers gespeichert. Bei der nächsten Anmeldung dieses Benutzers wird die zuvor ausgewählte Spracheinstellung angewendet. G&D DP1.2-Vision-IP-Fiber · 51... -
Page 59: Webapplikation Beenden
Arbeit mit der Webapplikation. Die Webapplikation wird so gegen unautorisierten Zugriff geschützt. So beenden Sie die Webapplikation: 1. Klicken Sie auf das Benutzersymbol rechts oben. 2. Klicken Sie auf , um die aktive Sitzung zu beenden. Abmelden 52 · G&D DP1.2-Vision-IP-Fiber... -
Page 60: Benutzer Und Gruppen
Eigenes Pass- nein nein wort ändern Target-Zugriffs- Ansicht nein voll voll recht Das Effektivrecht der Rechte Target-Konfig und Eigenes Passwort ändern resultieren aus den Rechten der Benutzergruppen. Das Target-Zugriffsrecht wurde hingegen direkt im Benutzerkonto vergeben. G&D DP1.2-Vision-IP-Fiber · 53... -
Page 61: Effizienter Einsatz Der Benutzergruppen
In beiden Fällen erhält der Benutzer durch die Gruppen das Effektivrecht für das Recht Target-Konfig. HINWEIS: Möchten Sie einem Benutzer der Gruppe ein erweitertes Recht zuord- nen, kann dies alternativ auch direkt im Benutzerprofil geändert werden. 54 · G&D DP1.2-Vision-IP-Fiber... -
Page 62: Verwaltung Von Benutzerkonten
Das neu erstellte Benutzerkonto ist weder mit Konfigurations- noch mit Zugriffsrechten auf Target-Module ausgestattet. Fügen Sie das Benutzerkonto vor dessen Verwendung einer bestehenden Benutz- ergruppe hinzu oder erteilen Sie dem Benutzerkonto individuelle Rechte (s. Seite 54). G&D DP1.2-Vision-IP-Fiber · 55... -
Page 63: Änderung Des Namens Eines Benutzerkontos
Sie die Eingabetaste 5. Geben Sie im Menü folgende Daten ein: Neu: Geben Sie das neue Passwort ein. Wiederholung: Wiederholen Sie das oben eingegebene Passwort. 6. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 56 · G&D DP1.2-Vision-IP-Fiber... -
Page 64: Änderung Der Rechte Eines Benutzerkontos
Zugriff auf die Konfiguration des Systems Seite 64 uneingeschränkt möglich Target-Zugriffsrecht Zugriff auf ein Target-Modul Seite 66 Target-Konfig Konfiguration der Target-Module Seite 66 Target-USB-Zugriffs- USB-Zugriffsberechtigung für alle Module Seite 67 recht WebIf-Login Login mit der Webapplikation Seite 65 Config Panel G&D DP1.2-Vision-IP-Fiber · 57... -
Page 65: Änderung Der Gruppenzugehörigkeit Eines Benutzerkontos
Benutzergruppen, welchen das Benutzerkonto zugeordnet ist, wer- den mit einer Pfeilmarkierung () angezeigt. 7. Wiederholen Sie ggf. die Schritte 5. und 6., falls Sie die Gruppenzugehörigkeit weiterer Konten bearbeiten möchten. 8. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 58 · G&D DP1.2-Vision-IP-Fiber... -
Page 66: Aktivierung Oder Deaktivierung Eines Benutzerkontos
(Standard). 2. Wählen Sie die Zeile Benutzereinrichtung und betätigen Sie die Eingabetaste 3. Wählen Sie das zu löschende Benutzerkonto und betätigen Sie die -Taste. 4. Wählen Sie den Eintrag der Sicherheitsabfrage und betätigen Sie die Eingabetaste G&D DP1.2-Vision-IP-Fiber · 59... -
Page 67: Verwaltung Von Benutzergruppen
4. Betätigen Sie die -Taste zur Speicherung Ihrer Eingaben und Erstellung der Benutzergruppe. WICHTIG: Die neu erstellte Benutzergruppe ist weder mit Konfigurations- noch mit Zugriffsrechten auf Target-Module ausgestattet (siehe Effizienter Einsatz der Benutzergruppen auf Seite 54). 60 · G&D DP1.2-Vision-IP-Fiber... -
Page 68: Änderung Des Namens Einer Benutzergruppe
Zugriff auf die Konfiguration des Systems Seite 64 uneingeschränkt möglich Target-Zugriffsrecht Zugriff auf ein Target-Modul Seite 66 Target-Konfig Konfiguration der Target-Module Seite 66 Target-USB-Zugriffs- USB-Zugriffsberechtigung für alle Module Seite 67 recht WebIf-Login Login mit der Webapplikation Seite 65 Config Panel G&D DP1.2-Vision-IP-Fiber · 61... -
Page 69: Mitgliederverwaltung Einer Benutzergruppe
Benutzerkonten, die der Benutzergruppe zugeordnet sind, werden mit einer Pfeilmarkierung () angezeigt. 7. Wiederholen Sie ggf. die Schritte 5. und 6., falls Sie die Gruppenzugehörigkeit weiterer Konten bearbeiten möchten. 8. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 62 · G&D DP1.2-Vision-IP-Fiber... -
Page 70: Aktivierung Oder Deaktivierung Einer Benutzergruppe
(Standard). 2. Wählen Sie die Zeile Benutzergruppeneinrichtung und betätigen Sie die Eingabetaste 3. Wählen Sie die zu löschende Benutzergruppe und betätigen Sie die -Taste. 4. Wählen Sie den Eintrag der Sicherheitsabfrage und betätigen Sie die Eingabetaste G&D DP1.2-Vision-IP-Fiber · 63... -
Page 71: System-Rechte
4. Wählen Sie die Zeile und betätigen Sie die -Taste zur Auswahl Superuser-Recht einer der aufgelisteten Optionen: Uneingeschränkten Zugriff auf das KVM-System nein: Zugriffsberechtigung gemäß den Benutzer- und Gruppenrechten 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 64 · G&D DP1.2-Vision-IP-Fiber... -
Page 72: Berechtigung Zum Ändern Der Einstellungen Des "Persönliches Profil"-Menüs
5. Wählen Sie die Zeile WebIf-Login und betätigen Sie die -Taste zur Auswahl einer der aufgelisteten Optionen: Zugriff auf die Webapplikation erlaubt nein: Zugriff auf die Webapplikation untersagt 6. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-Vision-IP-Fiber · 65... -
Page 73: Berechtigung Zur Änderung Des Eigenen Passworts
Vollzugriff auf den am Rechnermodul angeschlossenen Computer erlaubt nein: Zugriff auf den am Rechnermodul angeschlossenen Computer untersagt Ansicht: Ansicht des Monitorbildes des am Rechnermodul angeschlossenen Computers erlaubt 7. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 66 · G&D DP1.2-Vision-IP-Fiber... -
Page 74: Zugriffsrecht Auf Usb-Geräte
5. Wählen Sie das Targetmodul, für das Sie die Zugriffsrechte ändern möchten. 6. Betätigen Sie die -Taste zur Auswahl einer der aufgelisteten Optionen: Zugriff auf die USB-Geräte erlaubt nein: Zugriff auf die USB-Geräte untersagt 7. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-Vision-IP-Fiber · 67... -
Page 75: Konfiguration
Arbeitsplatzaktivierung nach permanenter Ausschaltung der Tastatur/Maus Bildanzeige Aktiver Arbeitsplatz nach Start des Extenders Keiner Auswahl des EDID-Modus des KVM-Extenders automatisch Reduzierung der Farbtiefe der zu übertragenden Bilddaten 24 bit Verwendung des Freeze-Modus deaktiviert DDC/CI-Unterstützung (de)aktivieren deaktiviert 68 · G&D DP1.2-Vision-IP-Fiber... - Page 76 Transparenz des OSD einstellen mittleres Durchscheinen Automatisches Schließen des OSD nach Inaktivität deaktiviert Position der Informationseinblendung ändern links oben Position des OSD ändern zentriert HINWEIS: Weitere Informationen zum Einsatz der Webapplikation finden Sie im separaten Handbuch. G&D DP1.2-Vision-IP-Fiber · 69...
-
Page 77: Konfigurationseinstellungen
Sie die Arbeitsplatzeinrichtung Eingabetaste 3. Wählen Sie in der Zeile durch Betätigung der -Taste zwi- Arbeitsplatztyp schen folgenden Optionen: OpenAccess OpenAccess-Betriebsart (Standard) Standard Standard-Betriebsart 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 70 · G&D DP1.2-Vision-IP-Fiber... -
Page 78: Änderung Des Names Des Arbeitsplatzmoduls
Sie die Eingabetaste 3. Wählen Sie die Zeile Name und betätigen Sie die Eingabetaste 4. Geben Sie den gewünschten Namen ein und betätigen Sie die Eingabetaste 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-Vision-IP-Fiber · 71... -
Page 79: Änderung Des Eigenen Passworts
Persönlichen Profils 3. Wählen Sie in der Zeile durch Betätigung der -Taste zwischen Sprache folgenden Optionen: vom System Verwendung der Systemsprache [Auswahl] Verwendung der ausgewählten Sprache 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 72 · G&D DP1.2-Vision-IP-Fiber... -
Page 80: Änderung Des Hotkeys
Strg-Taste (Standard für das entfernte OSD) Strg Alt-Taste (Standard für das lokale OSD) Alt Gr Alt Gr-Taste Windows-Taste Umschalttaste Shift 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-Vision-IP-Fiber · 73... -
Page 81: Änderung Der Osd-Taste
Einfg-Taste Löschen Entf-Taste Pos1 Pos 1-Taste Ende Ende-Taste Bild -Taste Bild hoch Bild -Taste Bild runter Leertaste Leertaste 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 74 · G&D DP1.2-Vision-IP-Fiber... -
Page 82: Osd Mit Doppeltem Tastendruck Starten
OSD-Aufruf mit doppeltem Druck auf die Pfeil rechts-Taste OSD-Aufruf mit doppeltem Druck auf die Pfeil hoch-Taste Pfeil hoch OSD-Aufruf mit doppeltem Druck auf die Pfeil runterTaste Pfeil runter 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-Vision-IP-Fiber · 75... -
Page 83: Kanalumschaltung Bei Verwendung Eines Dh-Rechnermoduls
4. Wählen Sie in der Zeile Stream-Auswahl die gewünschte Option aus: Pfeil links-Taste und Pfeil rechts-Taste (Standard) Pfeil links, rechts Num+, Num- Num+-Taste und Num--Taste 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 76 · G&D DP1.2-Vision-IP-Fiber... -
Page 84: Änderung Der Exklusiv-Taste
Einfg Löschen Entf-Taste Pos1 Pos 1-Taste Ende Ende-Taste Bild -Taste Bild hoch Bild runter Bild -Taste Leertaste Leertaste 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-Vision-IP-Fiber · 77... -
Page 85: Änderung Der Zeitspanne Der Eingabesperre
3. Geben Sie im Feld Mehrbenutzer-Eingabesperre die gewünschte Zeitspanne der Eingabesperre (1 bis 300 Sekunden) ein. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. Verwandtes Thema: Konkurrierende Bedienung des KVM-Extenders auf Seite 17 78 · G&D DP1.2-Vision-IP-Fiber... -
Page 86: Berechtigung Für Exklusiven Zugriff Des Arbeitsplatzes
Berechtigung für exklusiven Zugriff verweigert nein 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. Verwandte Themen: Konkurrierende Bedienung des KVM-Extenders auf Seite 17 Änderung der Videobetriebsart der Arbeitsplätze auf Seite 81 G&D DP1.2-Vision-IP-Fiber · 79... -
Page 87: Betriebsmodus Der Rs232-Schnittstelle Einstellen
Der Datenstrom eines RS232-Gerätes wird vom RS232 Rechnermodul zum Arbeitsplatzmodul übertragen (Standardeinstellung). RS422-Adapter Der Datenstrom eines RS422-Gerätes wird über die separat erhältlichen G&D RS232-422-Adapter Rechnermodul zum Arbeitsplatzmodul übertragen. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 80 · G&D DP1.2-Vision-IP-Fiber... -
Page 88: Änderung Der Videobetriebsart Der Arbeitsplätze
Eingabe an diesem Arbeitsplatz erforderlich, um das Bild wieder einzuschalten. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. Verwandte Themen: Änderung der Zeitspanne der Eingabesperre auf Seite 78 Berechtigung für exklusiven Zugriff des Arbeitsplatzes auf Seite 79 G&D DP1.2-Vision-IP-Fiber · 81... -
Page 89: Arbeitsplatzaktivierung Nach Permanenter Ausschaltung Der Bildanzeige
Sie die System-Einrichtung Eingabetaste 3. Wählen Sie in der Zeile durch Betätigung der F8-Taste zwischen Freischaltung folgenden Optionen: Tastatur/Maus (Standard) Nur Tastatur Nur Maus 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 82 · G&D DP1.2-Vision-IP-Fiber... -
Page 90: Aktiver Arbeitsplatz Nach Start Des Extenders
Nach dem Neustart des Extenders wird die Bildanzeige des Arbeitsplatzes am Rechnermodul aktiviert. Nach dem Neustart des Extenders wird die Bildanzeige des Arbeitsplatzes am Arbeitsplatz-Modul aktiviert. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-Vision-IP-Fiber · 83... -
Page 91: Auswahl Des Edid-Modus Des Kvm-Extenders
EDID zuweisen Eingabetaste Wählen Sie mit den Pfeiltasten das zu aktivierende Profil und aktivieren Sie es mit der -Taste. Speichern Sie Ihre Auswahl mit der -Taste. 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 84 · G&D DP1.2-Vision-IP-Fiber... -
Page 92: Reduzierung Der Farbtiefe Der Zu Übertragenden Bilddaten
Optionen: Übertragung der Bilddaten mit einer maximalen Farbtiefe 24 Bit von 24 bit (Standard) 18 Bit Reduzierung der Farbtiefe der Bilddaten auf 18 bit 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-Vision-IP-Fiber · 85... -
Page 93: Verwendung Des Freeze-Modus
Einblendung des Hinweises Frozen und der vergangenen Zeit seit dem Verbindungsabbruch Anzeige des farbigen Rahmens ( ) und Einblendung des Rahmen+OSD frame Hinweises Frozen ( 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 86 · G&D DP1.2-Vision-IP-Fiber... -
Page 94: Ddc/Ci-Unterstützung (De)Aktivieren
Die Übertragung von DDC/CI-Signalen ist deaktiviert (Standard). Die Übertragung von DDC/CI-Signalen erfolgt CPU > Monitor ausschließlich vom Rechner in Richtung des Monitors. bidirektional Die Übertragung von DDC/CI-Signalen erfolgt bidirektional. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-Vision-IP-Fiber · 87... -
Page 95: Usb-Tastaturmodus Oder "Generic Usb" De(Aktivieren)
Bei Einsatz eines Apple Keyboards erlaubt ein spezieller Tastaturmodus die Verwen- dung der Sondertasten dieser Tastaturen. Die folgende Tabelle listet die unterstützten USB-Tastaturen auf: EINGABEGERÄT EINSTELLUNG PC-Tastatur mit zusätzlichen Multimedia-Tasten Multimedia PC-Tastatur mit Standard-Tastaturlayout PC Standard Apple Keyboard mit Ziffernblock (A1243) Apple A1243 88 · G&D DP1.2-Vision-IP-Fiber... - Page 96 LK463-kompatible Tastatur: patible Tastatur anschließen. Die Anordnung der 108 Tasten solcher Tastaturen ent- spricht dem OpenVMS-Tastaturlayout. Ein spezieller USB-Tastaturmodus gewährleistet die Übermittlung der Betätigung einer Sondertaste dieser Tastatur an den Zielrechner: EINGABEGERÄT EINSTELLUNG LK463-kompatible Tastatur LK463 G&D DP1.2-Vision-IP-Fiber · 89...
-
Page 97: Usb-Gerät Für Einen Neustart Priorisieren
-Taste zur Speicherung der durchgeführten Änderungen. HINWEIS: Die Priorisierung bleibt auch bestehen, wenn das USB-Gerät vom Arbeitsplatzmodul getrennt wird (erscheint im OSD dann rot) und anschließend wieder verbunden wird (erscheint im OSD dann wieder grün und mit einem Dreieck () markiert). 90 · G&D DP1.2-Vision-IP-Fiber... -
Page 98: Änderung Des Scancode-Sets Einer Ps/2-Tastatur
Aktivierung des Scancode-Sets 2 für PS/2-Tastatureingaben Aktivierung des Scancode-Sets 3 für PS/2-Tastatureingaben 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. Die Tastatur wird nach dem erneuten Einschalten initialisiert und das ausgewählte Scancode-Set angewendet. G&D DP1.2-Vision-IP-Fiber · 91... -
Page 99: Reinitialisierung Von Usb-Eingabegeräten
Kommunikation zu einem USB-Gerät gestört ist, werden alle angeschlossenen USB-Geräte reinitalisiert. Der Status der USB-Geräte wird nicht überwacht. Falls die Kommunikation zu einem USB-Gerät gestört ist, findet Reinitalisierung statt. keine 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 92 · G&D DP1.2-Vision-IP-Fiber... -
Page 100: Wartezeit Des Bildschirmschoners Einstellen
-Modul) einstellen möchten. 3. Geben Sie in der Zeile Bildschirmschoner (min) die Wartezeit (1 bis 999 Minuten) des Bildschirmschoners ein. Der Wert 0 deaktiviert den Bildschirmschoner. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-Vision-IP-Fiber · 93... -
Page 101: Tastaturlayout Für Eingaben Innerhalb Des Osds Auswählen
Betätigung der -Taste zwischen folgenden Optionen: Deutsch (Standard) US-Englisch UK-Englisch Französisch Spanisch Lat.-amerik. Portugiesisch Schwedisch Schweiz-Französisch Dänisch 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 94 · G&D DP1.2-Vision-IP-Fiber... -
Page 102: Wiederherstellung Der Standardeinstellungen
Sie Werkseinstellungen aktivieren Eingabetaste 4. Bestätigen Sie die Sicherheitsabfrage oder brechen Sie den Vorgang ab. HINWEIS: Die Wiederherstellung der Standardeinstellungen ist alternativ auch durch Betätigung des Reset-Tasters möglich. Weitere Informationen hierzu finden Sie auf Seite 19. G&D DP1.2-Vision-IP-Fiber · 95... -
Page 103: Reset Der Netzfilterregeln
2. Wählen Sie die Zeile und betätigen Sie die Netzwerkeinrichtung Eingabetaste 3. Wählen Sie die Zeile Netzfilterkonfiguration zurücksetzen und betätigen Sie Eingabetaste 4. Bestätigen Sie die Sicherheitsabfrage oder brechen Sie den Vorgang ab. 96 · G&D DP1.2-Vision-IP-Fiber... -
Page 104: Farbe Der Informationseinblendung Ändern
(Standard). Strg+Num 2. Betätigen Sie die -Taste zum Aufruf des Persönliches Profils 3. Wählen Sie in der Zeile OSD-Farbe durch Betätigung der -Taste die gewünschte Farbe. 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-Vision-IP-Fiber · 97... -
Page 105: Anzeige Der Informationseinblendung
3. Wählen Sie in der Zeile durch Betätigung der -Taste Einblendung (allgemein) zwischen folgenden Optionen: Informationseinblendung ausschalten temporäre Informationseinblendung für 5 Sekunden (Standard) temp permanente Informationseinblendung perm 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 98 · G&D DP1.2-Vision-IP-Fiber... -
Page 106: Transparenz Des Osd Einstellen
Optionen: hohes Durchscheinen des Bildschirminhalts hoch mittel mittleres Durchscheinen des Bildschirminhalts (Standard) niedrig leichtes Durchscheinen des Bildschirminhalts überdeckende Darstellung des OSD 4. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. G&D DP1.2-Vision-IP-Fiber · 99... -
Page 107: Automatisches Schließen Des Osd Nach Inaktivität
3. Wählen Sie die Zeile und betätigen Sie Timeout der OSD-Sitzung (s) Eingabetaste 4. Geben Sie die gewünschte Zeitspanne im Bereich von Sekunden ein und betätigen Sie die Eingabetaste 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 100 · G&D DP1.2-Vision-IP-Fiber... -
Page 108: Position Der Informationseinblendung Ändern
Maus, um das OSD an die gewünschte Position zu verschieben oder betätigen Sie die Tastenkombina- tion zur Wiederherstellung der Standardposition. Strg+D 5. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderun- gen oder die -Taste zum Abbruch der Aktion. G&D DP1.2-Vision-IP-Fiber · 101... -
Page 109: Weiterführende Informationen
2. Navigieren Sie in den Bereich Mehr von G&D > Tools & Treiber der Website. 3. Downloaden Sie den Gerätetreiber für das Betriebssystem des Computers. 4. Führen Sie die Datei aus und folgen Sie den Hinweisen des Installationsassistenten. 102 · G&D DP1.2-Vision-IP-Fiber... -
Page 110: Einrichten Einer Verbindung Im Terminalemulationsprogramm
So ermitteln Sie die IP-Adresse des Arbeitsplatz- bzw. Rechnermoduls: 1. Starten Sie das Arbeitsplatz- bzw. Rechnermodul neu. Während des Bootvorgangs werden verschiedene Statusmeldungen im Terminalemulationsprogramm angezeigt. 2. Nach Abschluss der Boot-Vorgangs wird die IP-Adresse gemeinsam mit anderen Systeminformationen ausgegeben. G&D DP1.2-Vision-IP-Fiber · 103... -
Page 111: Pin-Belegung Der Rs232-Buchse/Schnittstelle
Eingang Ausgang TxD (Transmit Data) Ausgang Eingang DTR (Data Terminal Ready) Ausgang Eingang GND (Ground) Ground Ground DSR (Dataset Ready) Eingang Ausgang RTS (Request to Send) Ausgang Eingang CTS (Clear to Send) Eingang Ausgang nicht belegt 104 · G&D DP1.2-Vision-IP-Fiber... -
Page 112: Statusanzeigen
Verbindung zur Gegenstelle hergestellt. Verbindung zur Gegenstelle nicht hergestellt. Network links gelb Die Verbindung mit dem Netzwerk wurde Management erfolgreich aufgebaut. Es konnte keine Verbindung hergestellt wer- den. rechts grün flackert Netzwerkaktivität findet statt. keine Netzwerkaktivität G&D DP1.2-Vision-IP-Fiber · 105... -
Page 113: Bedeutung Der Leds An Der Rückseite
Statusanzeigen Bedeutung der LEDs an der Rückseite Bereich Status Bedeutung Transmission gelb Kommunikation mit Gegenstelle hergestellt. blinkt Verbindung zur Gegenstelle hergestellt. Verbindung zur Gegenstelle nicht hergestellt. grün An Gegenstelle angemeldet. An Gegenstelle nicht angemeldet. 106 · G&D DP1.2-Vision-IP-Fiber... -
Page 114: Technische Daten
RxD, TxD, RTS, CTS, DTR, DSR, DCD Generic USB Spezifikation: USB 2.0 CPU-Varianten unter- USB-Klassen: Human Interface Device (HID) stützen 1 Gerät, CON-Varianten unter- Massenspeicher (MSC/UMS) stützen bis zu 3 Geräte Übertragungsrate: max. 8,5 Mbit/s G&D DP1.2-Vision-IP-Fiber · 107... - Page 115 +12VDC Einsatzumgebung Temperatur: +5°C bis +45°C Luftfeuchte: 20% bis 80%, nicht kondensierend Lagerumgebung Temperatur: -20°C bis +55°C Luftfeuchte: 15% bis 85%, nicht kondensierend Konformität CE, UKCA, UL, CB, FCC Klasse B, TAA, EAC, RoHS, WEEE, REACH 108 · G&D DP1.2-Vision-IP-Fiber...
-
Page 116: Spezifische Eigenschaften Der Geräte
1 × LC-Duplex-Buchse (1 GBit/s) Gegenstelle Stromaufnahme Hauptstromversorgung: 100-240 VAC/60-50Hz/0,6-0,3 A redundante 12 VDC/2 A Stromversorgung: Gehäuse Material: Aluminium eloxiert Dimensionen (B × H × T): ca. 210 × 44 × 210 mm Gewicht: ca. 1,29 kg G&D DP1.2-Vision-IP-Fiber · 109... -
Page 117: Eigenschaften Der Übertragungsmodule
10 Kilometer Klasse OS1: Wellenlänge (λ): 1310 nm (1270 nm bis 1360 nm) Leistungsdaten Optische Abgabeleistung (P -9,5 dBm bis -3 dBm in 9 μm SMF: Empfangsempfindlichkeit (P -19 dBm Empfindlichkeit – Stressed (P -14,4 dBm 110 · G&D DP1.2-Vision-IP-Fiber... - Page 120 © Guntermann & Drunck GmbH 2023. All rights reserved. Version 1.30 – 25/04/2023 Firmware: 2.3.000 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Phone +49 271 23872-0 +49 271 23872-120 www.gdsys.com sales@gdsys.com i · G&D DP1.2-Vision-IP-Fiber...
- Page 121 Increase the separation between the equipment and receiver. Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. Consult the dealer or an experienced radio/TV technician for help. G&D DP1.2-Vision-IP-Fiber · ii...
- Page 122 Table of contents Table of contents Safety guidelines ....................1 The DP1.2-Vision-IP-Fiber series ..............5 Use as extender or matrix switch modules ............5 Signal transmission and transmission length ............6 Package contents ....................6 Installation ....................... 7 Preparation ......................7 Installing the computer module ................
- Page 123 Creating a new user group ................60 Renaming a user group ................61 Changing the user group rights ..............61 Administrating user group members ............62 (De)activating a user group ................ 63 Deleting a user group ................. 63 G&D DP1.2-Vision-IP-Fiber · iv...
- Page 124 Information display ..................98 Adjusting the transparency of the OSD ............99 Automatic closing of the OSD after inactivity ........... 100 Changing the position of the information dispaly ........101 Changing the position of the OSD ............101 v · G&D DP1.2-Vision-IP-Fiber...
- Page 125 Meaning of the LEDs on the front panel ............105 Meaning of the LEDs on the back panel ............106 Technical data ....................107 General features of the series ................107 Specific features of devices ................109 Features of transmission modules ..............110 G&D DP1.2-Vision-IP-Fiber · vi...
-
Page 126: Safety Guidelines
When installing the devices, ensure that the devices’ mains plugs remain accessible at all time. Do not cover the ventilation openings For device variants with ventilation openings, it must always be ensured that the ventilation openings are not covered. G&D DP1.2-Vision-IP-Fiber · 1... - Page 127 Failure to observe this precautionary measure can result in injuries and damage to the device. Operate the device exclusively in the intended field of application The devices are designed for indoor use. Avoid extreme cold, heat or humidity. 2 · G&D DP1.2-Vision-IP-Fiber...
- Page 128 VORSICHT: Es besteht Explosionsgefahr, wenn die Batterie durch einen falschen Batterie-Typ ersetzt wird. Entsorgen Sie gebrauchte Batterien umweltgerecht. Gebrauchte Batterien dürfen nicht in den Hausmüll geworfen werden. Beachten Sie die gültigen Vorschriften zur Entsorgung elektronischer Produkte. G&D DP1.2-Vision-IP-Fiber · 3...
- Page 129 The guarantee of complying with all relevant instructions can only be given by applying original components. Therefore, the devices have to be operated with G&D certified transmission modules only. 4 · G&D DP1.2-Vision-IP-Fiber...
-
Page 130: The Dp1.2-Vision-Ip-Fiber Series
, you can use the modules as end devices of the matrix switch. ControlCenter-IP-XS In this case, configure a KVM-over-IP connection to the IP matrix switch for the modules. In this configuration, the IP matrix switch enables the flexible connection of a console module to a computer module. G&D DP1.2-Vision-IP-Fiber · 5... -
Page 131: Signal Transmission And Transmission Length
1 × »Safety instructions« flyer Standard package contents console modules 1 × console module ( DP1.2-Vision-IP-Fiber-CON 1 × power cable (PowerCable-2 Standard) 1 × EasyStart flyer 1 × »Safety instructions« flyer 6 · G&D DP1.2-Vision-IP-Fiber... -
Page 132: Installation
NOTE: Please mind the maximum cable length of two meters between the console module and the devices of the user console. 4. Take the supplied cables and have them ready for the installation of the devices. G&D DP1.2-Vision-IP-Fiber · 7... -
Page 133: Installing The Computer Module
USB CPU: Use the USB-AM/BM-2 cable to connect one of the computer’s USB inter- faces to this interface. Keyb. CPU: Use an optionally available PS/2 cable (PS/2-M/M-2) to connect the computer’s PS/2 keyboard interface to this interface. 8 · G&D DP1.2-Vision-IP-Fiber... - Page 134 Out interface to this interface Use an Audio-M/M-2 audio connection cable to connect the omputer’s Line- Line Out: In interface to this interface. RS232: Use the RS232-M/F-2 cable to connect one of the computer’s 9-pin serial interfaces to this interface. G&D DP1.2-Vision-IP-Fiber · 9...
- Page 135 Connect the other end to the Gigabit Ethernet. Transmission|Rx: Insert the LC plug of a fibre optic cable, which is available as acces- sory, into this interface. Connect the other end to the Gigabit Ethernet. 10 · G&D DP1.2-Vision-IP-Fiber...
- Page 136 Installation Establishing the power supply Insert one of the supplied IEC cables here. Main Power: To provide a second, redundant power supply, connect a portable power Red. Power: pack to this interface. G&D DP1.2-Vision-IP-Fiber · 11...
-
Page 137: Installing Console Modules
Network: Insert a category 5 twisted pair cable (or better), which is available as acces- sory. Connect the other end of the cable to the local network. 12 · G&D DP1.2-Vision-IP-Fiber... - Page 138 Keyb./Mouse generic USB Keyb./Mouse: Connect the PS/2 keyboard or the PS/2 mouse of the console. ADVICE: Use the adapter (A6400043) to use a PS/2 keyboard and a MD6M-2xMD6F USB mouse at the same time. G&D DP1.2-Vision-IP-Fiber · 13...
- Page 139 Connect the other end to the Gigabit Ethernet. Transmission|Rx: Insert the LC plug of a fibre optic cable, which is available as acces- sory, into this interface. Connect the other end to the Gigabit Ethernet. 14 · G&D DP1.2-Vision-IP-Fiber...
- Page 140 Installation Establishing the power supply Insert one of the supplied IEC cables here. Main Power: To provide a second, redundant power supply, connect a portable power Red. Power: pack to this interface. G&D DP1.2-Vision-IP-Fiber · 15...
-
Page 141: Start-Up
The paragraph Changing the video mode of consoles on page 81 explains how this set- ting can be changed. NOTE: The connection between the computer module and the console module is established automatically after the modules are started. 16 · G&D DP1.2-Vision-IP-Fiber... -
Page 142: Concurrent Operation Of The Kvm Extender
Related topics: Right for exclusive access to the console on page 79 Changing the video mode of consoles on page 81 Changing the exclusive key on page 77 G&D DP1.2-Vision-IP-Fiber · 17... -
Page 143: User Login At The Console Module
Operation menu. 3. Press or select the E - User logout entry and press Enter ADVICE: After the on-screen display has been called up, you can use the User logout function by pressing Ctrl 18 · G&D DP1.2-Vision-IP-Fiber... -
Page 144: Using The Reset Button
You can also reset the default settings using the OSD (see page 95) or the web application. Config Panel When using the web application to reset the default settings, it is possible to keep the configuration of the network interfaces. G&D DP1.2-Vision-IP-Fiber · 19... -
Page 145: Temporarily Deactivating The Netfilter Rules
3. Use the web application to edit the netfilter rules stored in the device Config Panel and, afterwards, save these rules. IMPORTANT: The former settings are reactivated if no new netfilter rules are created within 15 minutes. 20 · G&D DP1.2-Vision-IP-Fiber... -
Page 146: Establishing A Kvm-Over-Ip™ Connection For The First Time
If you do not know the IP address of an already configured user or com- puter module, it can be determined via the log messages of the device. For more information, see the section Determining network settings via service port on page 102. G&D DP1.2-Vision-IP-Fiber · 21... -
Page 147: Default Setting Of The Modules
IP address control port computer module must be specified to establish a connection through KVM-over-IP the console module. The configuration of both the and the are automati- communication ports data ports cally exchanged between the two modules. 22 · G&D DP1.2-Vision-IP-Fiber... -
Page 148: Configuring A Kvm-Over-Ip Connection Of A Computer Module
Enter the IP address of the interface. The operational mode DHCP does not allow making entries. Netmask: Enter the netmask of the network. The operational mode DHCP does not allow making entries. 5. Press to save your settings. G&D DP1.2-Vision-IP-Fiber · 23... -
Page 149: Configuring The Global Network Settings
Enter the domain the device is to belong to. Gateway: Enter the gateway IP address. DNS 1: Enter the IP address of the DNS server. DNS 2: Optionally, enter the IP address of another DNS server. 5. Press to save your settings. 24 · G&D DP1.2-Vision-IP-Fiber... -
Page 150: Configuring A Kvm-Over-Ip Connection
Enter the number of the port you want to use. Communication port: Enter the number of the port you want to use. Data port: Enter the number of the port you want to use. 4. Press to save your settings. G&D DP1.2-Vision-IP-Fiber · 25... -
Page 151: Configuring A Kvm-Over-Ip Connection Of A Console Module
Even in complex networks global network settings ensure that the KVM extender is available from all partial networks. How to configure global network settings: 1. Use the local hotkey to open the OSD of the console module. 2. Press to open the Configuration menu. 26 · G&D DP1.2-Vision-IP-Fiber... -
Page 152: Configuring A Kvm-Over-Ip Connection
Enter the number of the port you want to use. Communication Port: Enter the number of the port you want to use. Data Port: Enter the number of the port you want to use. 5. Press to save your settings. G&D DP1.2-Vision-IP-Fiber · 27... -
Page 153: Ip-Mux Functionality
This dialog shows you all unpaired remote stations Detected devices (computer modules and matrix switches). Select the desired remote station and press Enter to apply the IP address of the remote station. 7. Press to save your settings. 28 · G&D DP1.2-Vision-IP-Fiber... - Page 154 4. Select the entry RemoteTarget and press Enter 5. Use the to select the remote target you want to delete and arrow keys press the key. 6. Confirm the safety prompt to delete the remote target. G&D DP1.2-Vision-IP-Fiber · 29...
-
Page 155: Accessing A Remote Target Via Osd
4. Use the arrow key to select at least one of the Target Select-Key modifier listed in Target Select-Key modifier entry. Afterward, press Ctrl: Ctrl key Alt: Alt key Alt Gr: Alt Gr key Win: Windows key Shift: Shift key 30 · G&D DP1.2-Vision-IP-Fiber... -
Page 156: Disconnecting A Remote Target
Disconnecting a remote target How to disconnect a remote target: 1. Start the local OSD with the Alt+Num hotkey (default). 2. Press the Ctrl+D key combination to disconnect the active connection to the remote target. G&D DP1.2-Vision-IP-Fiber · 31... -
Page 157: Extended Settings Of Kvm-Over-Ip Connection
2. Select the row and press KVM connection Enter 3. Under Bandwidth limit (Mb/s) you can set the bandwidth limit of a KVM-over-IP connection in Mb/s. NOTE: Entering the value deactivates the limit. 4. Press to save your settings. 32 · G&D DP1.2-Vision-IP-Fiber... -
Page 158: Classifying Ip Packets (Diffserv)
Take into consideration that some network switches automatically assign the service class Network Control (DSCP name: ) for all data packets. In such environments, the option must not be selected! DSCP 48 4. Press to save your settings. G&D DP1.2-Vision-IP-Fiber · 33... -
Page 159: (De)Activating Signals
2. Select the row KVM connection and press Enter 3. Under use the arrow keys to check the box of the signal you want Activated signals to (de)activate and press 4. Press to save your settings. 34 · G&D DP1.2-Vision-IP-Fiber... -
Page 160: Restricting Kvm-Over-Ip Remote Stations (Uid Locking)
Press F3: Add Under Device type press F8 to select the device type you want to add. Enter the UID of the device under Device UID 7. Press to save your settings. G&D DP1.2-Vision-IP-Fiber · 35... -
Page 161: Initial Configuration Of The Network Settings
Ctrl ) to open and configure the remote OSD of the computer module. During the starting process of the console module the settings of both hotkeys are shown (see Starting process on page 16). 36 · G&D DP1.2-Vision-IP-Fiber... -
Page 162: Configuring The Network Interface
Enter the IP address of the interface. The operational mode DHCP does not allow making entries. Netmask: Enter the netmask of the network. The operational mode DHCP does not allow making entries. 5. Press to save your settings. G&D DP1.2-Vision-IP-Fiber · 37... -
Page 163: Configuring Global Network Settings
Enter the domain the device is to belong to. Gateway: Enter the gateway IP address. DNS Server 1: Enter the IP address of the DNS server. DNS Server 2: Optionally, enter the IP address of another DNS server. 5. Press to save your settings. 38 · G&D DP1.2-Vision-IP-Fiber... -
Page 164: Checking The Availability Of A Host In The Network (Ping)
Min. RTT: minimum round-trip-time Avg. RTT: average round-trip-time Max. RTT: maximum round-trip-time NOTE: A message informs the user if the host name cannot be resolved into an IP address. 6. Press to leave the menu. G&D DP1.2-Vision-IP-Fiber · 39... -
Page 165: Reading Out The Status Of The Network Interfaces
3. Select the row Link status and press Enter 4. The paragraphs include the following values: Transmission Management Link detected: Connection to the network established ( ) or dis- connected ( 5. Click on to leave the menu. 40 · G&D DP1.2-Vision-IP-Fiber... -
Page 166: On-Screen Display
(default: ) to open and configure the local OSD of the console module. During the starting process of the console module, the settings of both hotkeys are shown (see Starting process on page 16). G&D DP1.2-Vision-IP-Fiber · 41... -
Page 167: Showing The Remote Osd
Menu items without submenus: The current setting is shown behind the menü item and can be changed directly. The footer shows the most important keys to operate the cur- Footer rently displayed menu and further information if available. 42 · G&D DP1.2-Vision-IP-Fiber... -
Page 168: Operating The Osd Via Keyboard Or Mouse
The displayed menu closes after the settings are saved and the superior menu is displayed again. Press this key to switch between the different options of a menu item. Ctrl+F8: Configuration settings with many options support this hotkey to open a clearly-arranged list containing all options. G&D DP1.2-Vision-IP-Fiber · 43... - Page 169 Right mouse key: The currently displayed menu is closed after your settings are saved. Afterwards, the toplevel menu is shown. A message informs you if you changed your entries but forgot to save them. 44 · G&D DP1.2-Vision-IP-Fiber...
-
Page 170: Osd Functions
3. Press to select the desired sort criterion: Alph+: The names of the list entries are sorted alphabetically in ascending order. Alph-: The names of the list entries are sorted alphabetically in descending order. G&D DP1.2-Vision-IP-Fiber · 45... -
Page 171: Overview Of The Menus Of The Remote Osd
Renaming the target module Target setup page 71 USB HID mode page 88 EDID mode and Assign EDID page 84 Color depth page 85 System setup Hotkeys page 73 System security page 35 Set system defaults page 95 46 · G&D DP1.2-Vision-IP-Fiber... - Page 172 Control port, Communication port page 25 and Data port Bandwidth limit (Mb/s) page 32 DiffServ Communication and page 33 DiffServ Data Activated signals (Audio and RS232) page 34 Information Hardware, Firmware and page 48 Hotkey information G&D DP1.2-Vision-IP-Fiber · 47...
-
Page 173: Personal Profile Menu
MAC addresses of the network ports. Firmware information This menu displays the firmware of the console module, and the accessing tar- get module. Hotkey information This menu displays the active hotkeys. 48 · G&D DP1.2-Vision-IP-Fiber... -
Page 174: Overview Of The Menus Of The Local Osd
The target modules of the extender system are displayed in this menu (see IP-MUX functionality on page 28): Select IPCON Sort. Alph+ Search ....... Remote target #1 Remote target #2 Remote target #3 F11:Config Both the Search and Sort function can be used to limit the displayed target modules. G&D DP1.2-Vision-IP-Fiber · 49... -
Page 175: Configuration Menu
40 Ping host page 39 Reset netfilter configuration page 96 KVM connection Password protection page 27 Control port, Communication port page 27 and Data port RemoteTarget page 28 Information Hardware, Firmware and page 48 Hotkey information 50 · G&D DP1.2-Vision-IP-Fiber... -
Page 176: Web Application Config Panel
2. Switch the language to be used by clicking on the desired language. NOTE: The selected language is saved in the user settings of the active user. The next time this user logs on, the previously selected language setting is applied. G&D DP1.2-Vision-IP-Fiber · 51... -
Page 177: Closing The Web Application
Logout function after finishing your work with the web application. How to close the web application: 1. Click on the at the top right. user icon 2. Click on Logout to exit the active session. 52 · G&D DP1.2-Vision-IP-Fiber... -
Page 178: Users And Groups
Target access view full full right The settings of the Target config and Change own password rights result from the rights assigned to the user groups. The Target access right is given directly in the user account. G&D DP1.2-Vision-IP-Fiber · 53... -
Page 179: Efficient User Group Administration
In addition to the »Office« group, also assign the respective user accounts to this group. In both cases, the user is provided with the effective right for Config target. ADVICE: The user profile lets you provide extended rights to a group member. 54 · G&D DP1.2-Vision-IP-Fiber... -
Page 180: Administrating User Accounts
The recently created user account can neither configure nor access the target modules. Before the account can be used, it has to be added to an existing user group or pro- vided with individual rights (see page 54). G&D DP1.2-Vision-IP-Fiber · 55... -
Page 181: Renaming A User Account
3. Select the user account whose password you want to change and press 4. Select the entry and press Password Enter 5. Enter the following data: New: Enter the new password. Repeat: Repeat the new password. 6. Press to save your settings. 56 · G&D DP1.2-Vision-IP-Fiber... -
Page 182: Changing The User Account Rights
Access rights to a target module page 66 Target config Configuration of target modules page 66 Access to USB devices Access USB devices for all modules page 67 WebIf login Login to the web application page 65 Config Panel G&D DP1.2-Vision-IP-Fiber · 57... -
Page 183: Changing A User Account's Membership
User groups to which the user account is assigned to are marked with an arrow (). 7. Repeat steps 5 and 6 to edit the group membership for further accounts. 8. Press to save your settings. 58 · G&D DP1.2-Vision-IP-Fiber... -
Page 184: Enabling Or Disabling A User Account
(default) hotkey to open the OSD. Ctrl 2. Select the entry and press User setup Enter 3. Select the user account you want to delete and press 4. Select and press Enter to respond to the prompt for confirmation. G&D DP1.2-Vision-IP-Fiber · 59... -
Page 185: Administrating User Groups
Enter the name of the user group. 4. Press to save your inputs and create an user account. IMPORTANT: The recently created user group can neither configure nor access the target modules (see Efficient user group administration on page 54). 60 · G&D DP1.2-Vision-IP-Fiber... -
Page 186: Renaming A User Group
Access rights to a target module page 66 Target config Configuration of target modules page 66 Access to USB devices Access USB devices for all modules page 67 WebIf login Login to the Config Panel web application page 65 G&D DP1.2-Vision-IP-Fiber · 61... -
Page 187: Administrating User Group Members
NOTE: User accounts that are assigned to the user group are marked with an arrow (). 7. Repeat steps 5 and 6 to change the group membership for further accounts. 8. Press to save your settings. 62 · G&D DP1.2-Vision-IP-Fiber... -
Page 188: (De)Activating A User Group
(default) hotkey to open the OSD. Ctrl 2. Select the entry and press User group setup Enter 3. Select the user group you want to delete and press 4. Select and press Enter to respond to the prompt for confirmation. G&D DP1.2-Vision-IP-Fiber · 63... -
Page 189: System Rights
4. Select the entry and press F8 to select one of the following options: Superuser right yes: full access to the KVM system access authorisation according to user and group rights 5. Press to save your settings. 64 · G&D DP1.2-Vision-IP-Fiber... -
Page 190: Changing Settings In The "Personal Profile" Menu
5. Select the WebIf login entry and press F8 to select one of the following options: yes: Allow access to web application Deny access to web application 6. Press to save your settings. G&D DP1.2-Vision-IP-Fiber · 65... -
Page 191: Rights To Change Your Own Password
Full access to the computer connected to the computer module allowed Access to the computer connected to the computer module denied view: Screen contents of the computer connected to the computer module can be viewed 7. Press to save your settings. 66 · G&D DP1.2-Vision-IP-Fiber... -
Page 192: Access Rights To Usb Devices
5. Select the target module for which you want to change the access rights. 6. Press F8 to select one of the following options: yes: Access to USB devices allowed Access to USB devices denied 7. Press to save your settings. G&D DP1.2-Vision-IP-Fiber · 67... -
Page 193: Configuration
Selecting the EDID mode of the KVM extender auto Reducing the colour depth of the image data to be transmitted 24 bit Freeze mode disabled Enabling or disabling DDC/CI support disabled (De)Activating an USB keyboard mode the »Generic USB« mode PC Multimedia 68 · G&D DP1.2-Vision-IP-Fiber... - Page 194 Automatic closing of the OSD after inactivity disabled Changing the position of the information dispaly left upper corner Changing the position of the OSD centred NOTE: The separate manual provides more information about the operation of the web application. G&D DP1.2-Vision-IP-Fiber · 69...
-
Page 195: Configuration Settings
(default) to open the OSD. 2. Select the row Console setup and press Enter 3. Under , select one of the following options: Console type OpenAccess OpenAccess mode (default) Standard mode Standard 4. Press to save your settings. 70 · G&D DP1.2-Vision-IP-Fiber... -
Page 196: Renaming A Console Module
(default) to open the OSD. Ctrl+Num 2. Select the Target setup entry and press Enter 3. Select the Name entry and press Enter 4. Enter the new name and press Enter 5. Press to save your settings. G&D DP1.2-Vision-IP-Fiber · 71... -
Page 197: Changing Your Password
2. Press to open the menu. Personal Profile 3. Under Language press to choose between the following options: Use the system language from system [Selection] Use the selected language 4. Press to save your settings. 72 · G&D DP1.2-Vision-IP-Fiber... -
Page 198: Changing Hotkeys
Ctrl key (default for remote hotkey) Ctrl Alt key (default for local hotkey) Alt Gr Alt Gr key Windows key Shift key Shift 5. Press to save your settings. G&D DP1.2-Vision-IP-Fiber · 73... -
Page 199: Changing The Osd Key
Pause key Insert key Insert Delete key Delete Home key Home End key Page Up key PgUp PgDn Pace Down key Space Space key 5. Press to save your settings. 74 · G&D DP1.2-Vision-IP-Fiber... -
Page 200: Opening The Osd Via Double Keypress
OSD is opened by pressing the Cursor right key twice Cursor down OSD is opened by pressing the Cursor down key twice OSD is opened by pressing the Cursor up key twice Cursor up 5. Press to save your settings. G&D DP1.2-Vision-IP-Fiber · 75... -
Page 201: Channel Switching When Using A Dh Computer Module
Enter 4. Under Select stream select one of the following options: Cursor left key and Cursor right key (Standard) Cursor left, right Num+-key and Num- key Num+, Num- 5. Press to save your settings. 76 · G&D DP1.2-Vision-IP-Fiber... -
Page 202: Changing The Exclusive Key
Pause Insert Insert key Delete Delete key Home key Home End key PgUp Page Up key PgDn Page Down key Space key Space 5. Press to save your settings. G&D DP1.2-Vision-IP-Fiber · 77... -
Page 203: Changing The Time Span Of The Input Lock
Enter 3. Under enter the desired timespan of the input lock Multiuser input lock (1 to 300 seconds). 4. Press to save your settings. Related topic: Concurrent operation of the KVM extender on page 17 78 · G&D DP1.2-Vision-IP-Fiber... -
Page 204: Right For Exclusive Access To The Console
right for exclusive access is granted (default) right for exclusive access is denied 4. Press to save your settings. Related topics: Concurrent operation of the KVM extender on page 17 Changing the video mode of consoles on page 81 G&D DP1.2-Vision-IP-Fiber · 79... -
Page 205: Adjusting The Operating Mode Of The Rs232 Interface
(default setting). The data stream of an RS422 device is transmitted from the RS422 computer module to the console module via separately available G&D RS232-422 adapters 4. Press to save your settings. 80 · G&D DP1.2-Vision-IP-Fiber... -
Page 206: Changing The Video Mode Of Consoles
4. Press to save your settings. Related topics: Changing the time span of the input lock on page 78 Right for exclusive access to the console on page 79 G&D DP1.2-Vision-IP-Fiber · 81... -
Page 207: Activating A Console After The Permanent Switch-Off Of The Image Display
(default) to open the OSD. 2. Select the row and press System setup Enter 3. Under Activation select one of the following options: keyb./mouse (default) keyboard only mouse only 4. Press to save your settings. 82 · G&D DP1.2-Vision-IP-Fiber... -
Page 208: Active Console After Starting An Extender
After restarting the extender, the image display of console connected to the computer module is activated. After restarting the extender, the image display of the console connected to the console module is activated. 4. Press to save your settings. G&D DP1.2-Vision-IP-Fiber · 83... -
Page 209: Selecting The Edid Mode Of The Kvm Extender
Assign EDID and press Enter Use the arrow keys to select the profile you want the activate and press Save your selection by pressing 5. Press to save your settings. 84 · G&D DP1.2-Vision-IP-Fiber... -
Page 210: Reducing The Colour Depth Of The Image Data To Be Transmitted
24 Bit: transmits the image data with a maximum colour depth of 24 bits (default) 18 Bit: reduces the colour depth of image data to 18 bits 4. Press to save your settings. G&D DP1.2-Vision-IP-Fiber · 85... -
Page 211: Freeze Mode
Freeze visualization shows a coloured frame when disconnected frame shows Frozen and the time passed since disconnection frame+OSD shows a coloured frame ( frame ) and Frozen ( 5. Press to save your settings. 86 · G&D DP1.2-Vision-IP-Fiber... -
Page 212: Enabling Or Disabling Ddc/Ci Support
CPU > monitor The transmission of DDC/CI signals is carried out exclusively from the CPU to the monitor The transmission of DDC/CI signals is carried out by bidirectional bidirectionally. 4. Press to save your settings. G&D DP1.2-Vision-IP-Fiber · 87... -
Page 213: (De)Activating An Usb Keyboard Mode The "Generic Usb" Mode
The following table lists the supported USB keyboards: INPUT DEVICE SETTING PC keyboard with additional multimedia keys Multimedia PC keyboard with default keyboard layout PC default Apple keyboard with numeric keypad (A1243) Apple A1243 88 · G&D DP1.2-Vision-IP-Fiber... - Page 214 The order of the 108 keys of these keyboards corresponds to the OpenVMS keyboard layout. A special USB keyboard mode guarantees that whenever a special key of this key- board pressed, this action is transmitted to the connected computer: INPUT DEVICE SETTING LK463 compatible keyboard LK463 G&D DP1.2-Vision-IP-Fiber · 89...
-
Page 215: Prioritizing A Usb Device For A Reboot
The prioritization remains even if the USB device is disconnected from the console module (then appears in red on the OSD) and is subsequently recon- nected (then reappears in green on the OSD and marked with a triangle ()). 90 · G&D DP1.2-Vision-IP-Fiber... -
Page 216: Changing The Scancode Set Of Ps/2 Keyboards
activates scancode set 2 for PS/2 keyboard inputs activates scancode set 3 for PS/2 keyboard inputs 4. Press to save your settings. After you turn the KVM extender on again, the keyboard is initialised and the selected scancode set is applied. G&D DP1.2-Vision-IP-Fiber · 91... -
Page 217: Reinitialising Usb Input Devices
If communication to one USB device is interrupted, all devices are reinitialised. The status of the USB devices is monitored. If communication to a USB device is interrupted, the device is reinitialised. 4. Press to save your settings. 92 · G&D DP1.2-Vision-IP-Fiber... -
Page 218: Adjusting The Waiting Period Of The Screensaver
(at the module). 3. Under Screensaver (min) enter a waiting period (1 to 999 minutes) for the screensaver. Entering the value 0 disables the screensaver. 4. Press to save your settings. G&D DP1.2-Vision-IP-Fiber · 93... -
Page 219: Selecting A Keyboard Layout For Inputs Via Osd
german english US english UK french spanish lat. americ. portuguese swedish swiss-french danish 4. Press to save your settings. 94 · G&D DP1.2-Vision-IP-Fiber... -
Page 220: Resetting The Default Settings
Set system defauts and press Enter 4. Confirm the security prompt or cancel the process. NOTE: You can also reset the default settings by pressing the Reset keys. Further information about this topic is given on page 19. G&D DP1.2-Vision-IP-Fiber · 95... -
Page 221: Resetting The Netfilter Rules
) if you want to reset the local settings of the console mod- ule. 2. Select the row Network and press Enter 3. Select the row and press Reset netfilter configuration Enter 4. Confirm the security prompt or cancel the process. 96 · G&D DP1.2-Vision-IP-Fiber... -
Page 222: Changing The Colour Of The Information Display
How to change the setting of the information display: 1. Press (default) to open the OSD. Ctrl+Num 2. Press to open the Personal Profile menu. 3. Under Display color press to select the desired colour. 4. Press to save your settings. G&D DP1.2-Vision-IP-Fiber · 97... -
Page 223: Information Display
Display information display is turned off temp information display is shown temporarily for 5 seconds (default) perm permanent information display 4. Press to save your settings. 98 · G&D DP1.2-Vision-IP-Fiber... -
Page 224: Adjusting The Transparency Of The Osd
high transparency of the screen content average transparency of the screen content (default) average low transparency of the screen content screen content is covered 4. Press to save your settings. G&D DP1.2-Vision-IP-Fiber · 99... -
Page 225: Automatic Closing Of The Osd After Inactivity
Personal Profile 3. Select the row Close OSD when inactive for [s] and press Enter 4. Enter the desired time range from seconds and press Enter 5. Press to save your settings. 100 · G&D DP1.2-Vision-IP-Fiber... -
Page 226: Changing The Position Of The Information Dispaly
Enter 4. Use the arrow keys or the mouse to move the OSD to the desired position or press Ctrl+D to reset the default position. 5. Press to save your settings or to cancel the process. G&D DP1.2-Vision-IP-Fiber · 101... -
Page 227: Further Information
2. Go to More from G&D > Tools & Driver 3. Download the device driver for the operating system installed on the computetr. 4. Execute the file and follow the instructions of the installation wizard. 102 · G&D DP1.2-Vision-IP-Fiber... -
Page 228: Establishing A Connection By Using A Terminal Emulator
How to determine the IP address of a user or computer module: 1. Restart the user or computer module. During the boot process, the terminal emulator shows various status messages. 2. After the boot process, the IP address and other are displayed. system information G&D DP1.2-Vision-IP-Fiber · 103... -
Page 229: Pin Assignment Of The Rs232 Socket/Interface
Input Output TxD (Transmit Data) Output Input DTR (Data Terminal Ready) Output Input GND (Ground) Ground Ground DSR (Dataset Ready) Input Output RTS (Request to Send) Output Input CTS (Clear to Send) Input Output not occupied 104 · G&D DP1.2-Vision-IP-Fiber... -
Page 230: Status Leds
The connection to the remote station could not be established. Network left yellow The connection to the network has been Management successfully established. A connection could not be established. right green flickering Network activity. No network activity G&D DP1.2-Vision-IP-Fiber · 105... -
Page 231: Meaning Of The Leds On The Back Panel
Communication with the remote station has been established. blinking Connection to remote station has been established. Connection to remote station has not been established. green Logged on at remote station. Not logged on at remote station. 106 · G&D DP1.2-Vision-IP-Fiber... -
Page 232: Technical Data
RxD, TxD, RTS, CTS, DTR, DSR, DCD Generic USB Specification: USB 2.0 CPU variants support USB classes: Human Interface Device (HID) 1 device, CON variants support up to 3 devices Mass Storage (MSC / UMS) Transmission rate: max. 8.5 Mbit/s G&D DP1.2-Vision-IP-Fiber · 107... - Page 233 Temperature: +5°C to +45°C ment Air humidity: 20% to 80%, non-condensing Storage environment Temperature: -20°C to +55°C Air humidity: 15% to 85%, non-condensing Conformity CE, UKCA, UL, CB, FCC class B, TAA, EAC, RoHS, WEEE, REACH 108 · G&D DP1.2-Vision-IP-Fiber...
-
Page 234: Specific Features Of Devices
Current consumption Main power supply: 100-240 VAC/60-50Hz/0.6-0.3 A Redundant power suppply: 12 VDC/2 A Casing Material: anodised aluminium Dimensions (W × H × D): 210 × 44 × 210 mm approx. Weight: approx. 1.29 kg G&D DP1.2-Vision-IP-Fiber · 109... -
Page 235: Features Of Transmission Modules
Wave length (λ): 1310 nm (1270 nm to 1360 nm) Performance data Optical power output (P -9,5 dBm to -3 dBm in 9 μm SMF: Receiving sensitivity (P -19 dBm Sensitivity – Stressed (P -14,4 dBm 110 · G&D DP1.2-Vision-IP-Fiber... - Page 240 G&D. AND KVM FEELS RIGHT. Hauptsitz | Headquarter US-Büro | US-Office Guntermann & Drunck GmbH Systementwicklung G&D North America Inc. Obere Leimbach 9 | D-57074 Siegen | Phone +49 271 23872-0 4001 W. Alemada Avenue | Suite 100, Burbank, CA 91505 | Phone +1-818-748-3383 sales.us@gdsys.com | www.gdsys.com sales@gdsys.com | www.gdsys.com...
Need help?
Do you have a question about the DP1.2-Vision-IP-Fiber and is the answer not in the manual?
Questions and answers
