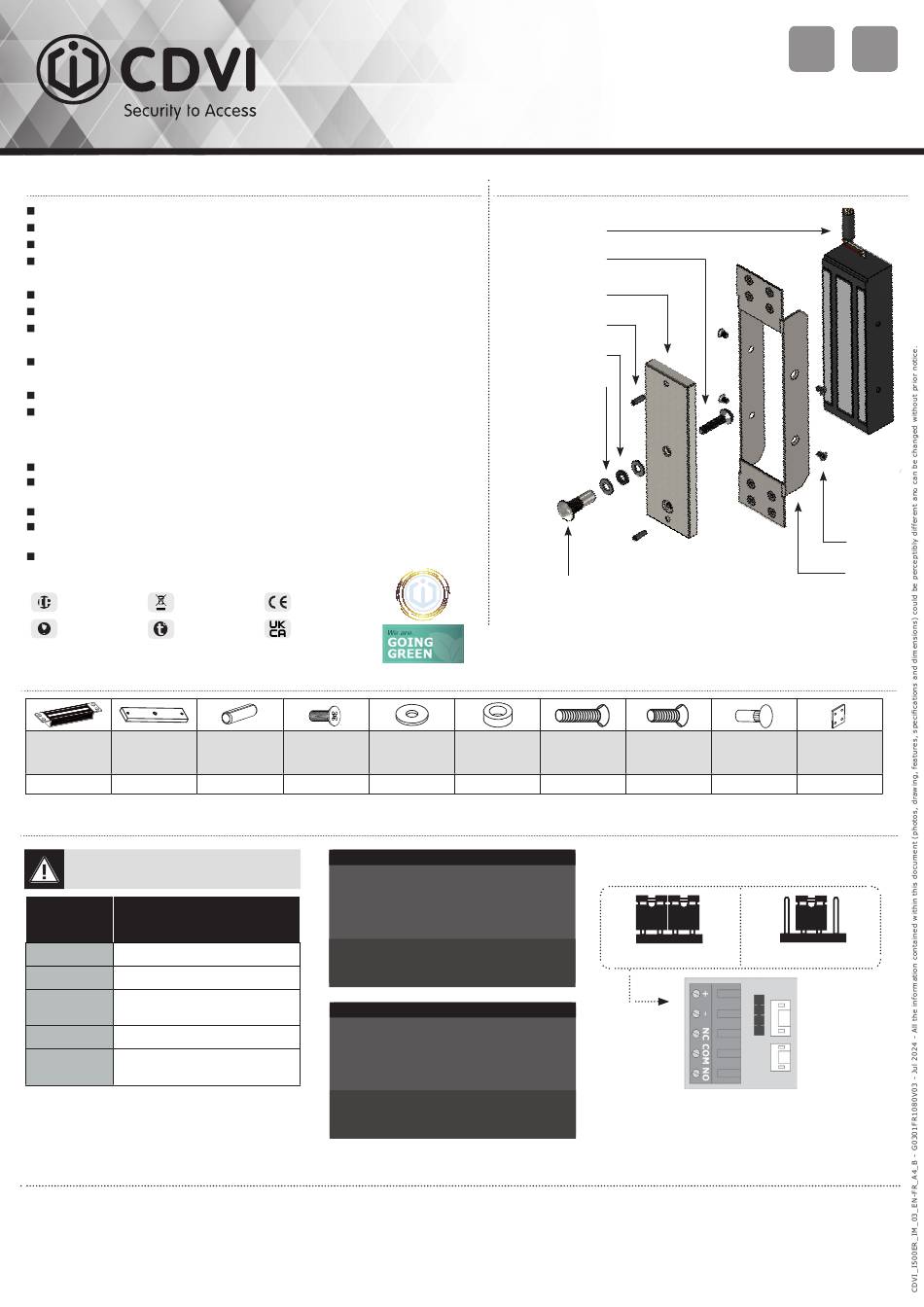

CDVI I500ER Quick Start Manual

PRODUCT PRESENTATION / PRÉSENTATION PRODUIT
NFS 61-937 - PV n SD 20 00 22 A
o
Monitored / Signal
High corrosion resistance / Résistance à la corrosion
Delivered with armature plate / Livrée avec contre-
plaque
No mechanical wear / Pas d'usure mécanique
Ease of installation / Facilité d'installation
Recommended for exterior use / Préconisée en
extérieur
Fail safe (Door unlocked when power off) / Libère l'accès
en cas de coupure de courant
Holding force / Force de rétention : 500 kg
Built-in varistor / Varistance incorporée : Built-in
electronic protection to eliminate back EMF / Protection
électronique intégrée contre l'effet de self
Dimensions (L x W x D): 228.5 x 64 x 37.5 mm
Armature plate dimensions / Domensions contre-plaque (L x W x D):
185 x 60 x 12 mm
Power supply / Alimentation : 12/24V dc
Consumption / Consommation : 270mA / 3.2W @ 12V DC
Power of remote / Entrée télécommande pour CMSI : 0.4W @ 24V DC
IP54 WEEE & RoHS
IK10 -40°C - +70°C
PACKAGE CONTENT
Magnetic Armature
lock plate
Ventouse Contre-plaque
1 1 1 1
ELECTRICAL CONNECTIONS
12V dc Default setup /
Réglage par défaut 12VDC
Terminal
Correspondence /
block /
Correspondance
Bornier
+ +
12 or 24V DC
- - 0V 0V
NC (Normally closed)
N.C N.C
NF (Normalement fermé) NF (Normalement fermé)
COM COM COM
NO (Normally open) NO (Normally open)
N.O N.O
NO (Normalement ouvert) NO (Normalement ouvert)
The NO/NC signal only switches when the door is
closed and the electromagnetic lock powered.
Le signal NO/NC commute uniquement lorsque la
porte est fermée et la ventouse sous tension. Le
contact NC est alors actif.
CDVI Group (Headquarters) CDVI UK
FRANCE + EXPORT Phone +44 (0)1628 531300
Phone +33 (0)1 48 91 01 02 www.cdvi.co.uk
www.cdvi.fr
CDVI AMERICAS
CDVI NORDIC Phone +1 866 610 0102
Phone +46 (0)31 760 19 30 www.cdvi.ca
www.cdvi.se
I500ER
500kg mortice electromagnetic lock
Ventouse électromagnétique encastrée 500kg
135mA / 3.2W @ 24V DC
CE Certification
UKCA Certification
5x16 M5X8 Steel washer
Roll pin Screw Rondelle
Goupille Vis
2 2 8 8
- Check the jumper position before connecting
the lock to the input current. An incorrect
position could damage the lock. This type of
damage is not covered by the warranty.
- Make sure the magnet and the armature
are exactly aligned.
The Armature plate must be able to pivot
slightly about its center mounting screw
to compensate for any door misalignment.
- Vérifier la position du cavalier avant de brancher
la ventouse au courant d'entrée. Une position
incorrecte peut endommager la ventouse. Ce type
de dommage n'est pas couvert par la garantie.
- La ventouse et la contre-plaque doivent être
impérativement alignés .
La contre-plaque doit être montée "flottante"
autour de la vis centrale de montage pour
compenser un mauvais alignement de la porte.
CDVI BENELUX
Phone +32 (0) 56 73 93 00
www.cdvibenelux.com
CDVI SUISSE
Phone +41 (0)21 882 18 41
www.cdvi.ch
INSTALLATION / MONTAGE
Maglock / Maglock /
Ventouse Ventouse
M8 screw / M8 screw /
Vis M8 Vis M8
Armature plate / Armature plate /
Contre-plaque Contre-plaque
Roll pin / Roll pin /
Groupille Groupille
Rubber washer / Rubber washer /
Rondelle caoutchouc Rondelle caoutchouc
Steel washer / Steel washer /
Rondelle acier Rondelle acier
10
Cap nut / Cap nut /
YEAR Écrou borgne Écrou borgne
WARRANTY
Rubber washer M8x35
Rondelle Screw
acier caoutchouc
2 2 1 1
IMPORTANT NOTE
NOTE IMPORTANTE
CDVI IBÉRICA
Phone +34 (0)935 390 966
www.cdviberica.com
CDVI ITALIA
Phone +39 0321 90 573
www.cdvi.it
M8x25
Cap nut
Screw
Écrou borgne
Vis Vis
1 1 1 1
Voltage selection jumpers / Cavaliers de
sélection de tension
12V dc
CDVI MAROC
Phone +212 5 2248 0940
www.cdvi.ma
CDVI POLSKA
Phone +48 12 659 23 44
www.cdvi.com.pl
EN FR
M5 screw M5 screw
Vis M5 Vis M5
Bracket Bracket
Équerre Équerre
Bracket
Équerre
1 1 1 1
24V dc
