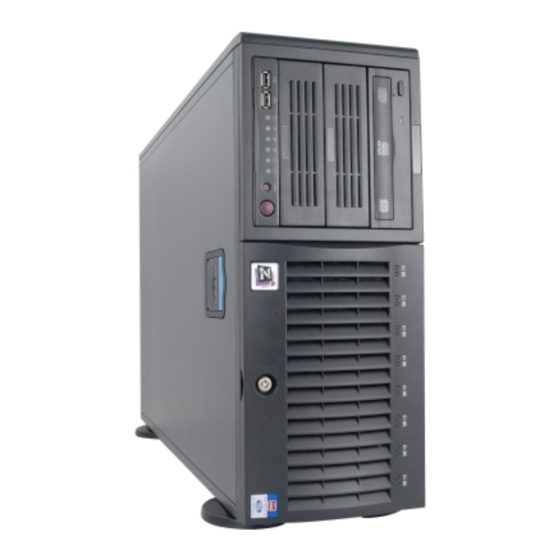

Novus NMS NVR X-4U/24 User Manual

Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
i n s t r u k c j a o b s ł u g i
NMS NVR X-4U/24
NMS NVR X-2U/36/R
NMS NVR 7-4U/12

Advertisement

loading
Need help?

Need help?

Do you have a question about the NMS NVR X-4U/24 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Novus NMS NVR X-4U/24

Summary of Contents for Novus NMS NVR X-4U/24

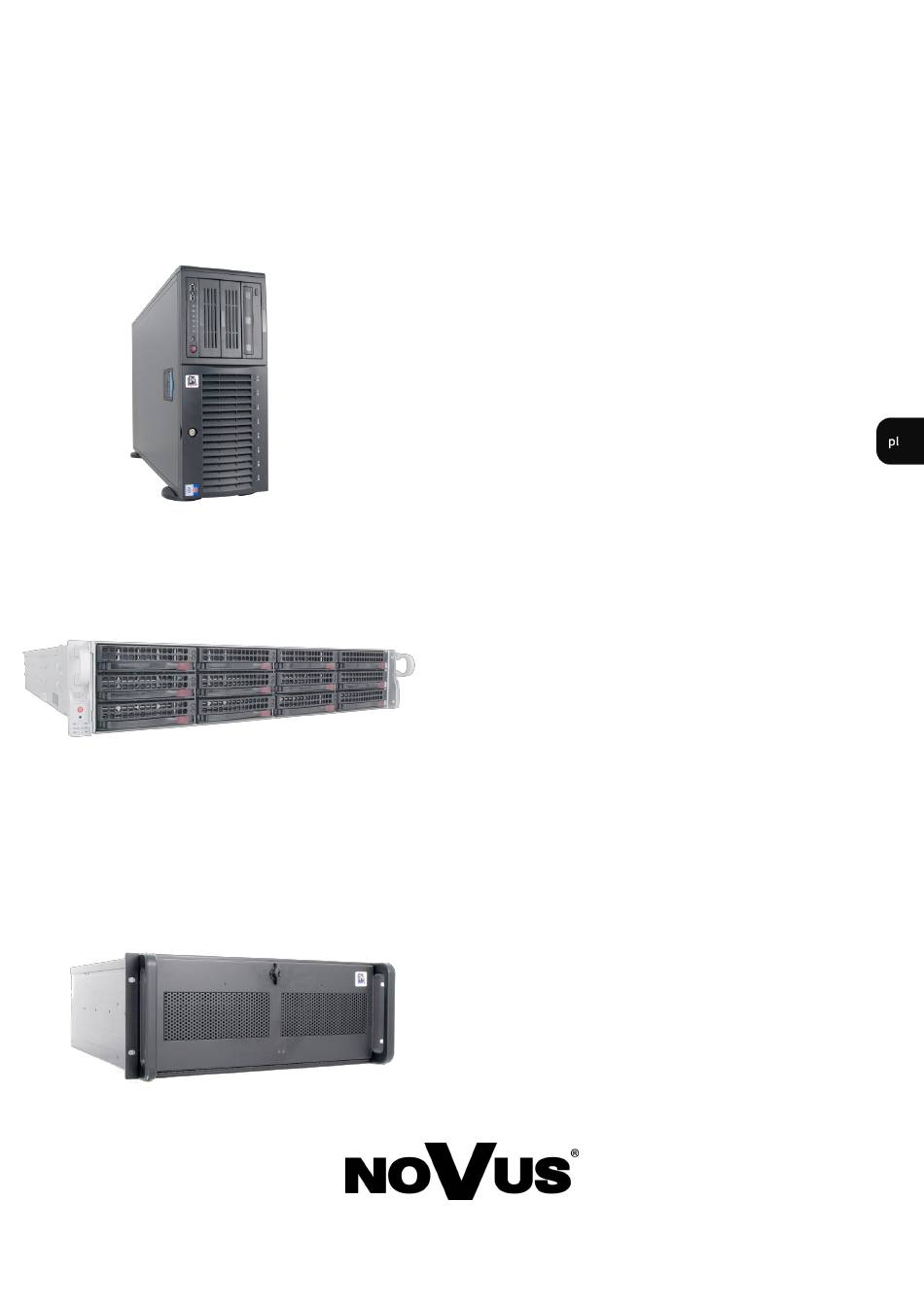

  • Page 1 ł u g i NMS NVR X-4U/24 NMS NVR X-2U/36/R NMS NVR 7-4U/12...
  • Page 2 NMS NVR X-4U/24, X-2U/36/R, 7-4U/12 - Instrukcja obsługi wer. 1.0 UWAGI I OSTRZEŻENIA Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC...

  • Page 3: Warunki Bezpieczeństwa

    NMS NVR X-4U/24, X-2U/36/R, 7-4U/12 - Instrukcja obsługi wer. 1.0 WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI URZĄDZENIA. UWAGA ! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ...
  • Page 4 NMS NVR X-4U/24, X-2U/36/R, 7-4U/12 - Instrukcja obsługi wer. 1.0 WARUNKI BEZPIECZEŃSTWA 10. Przewody sygnałowe i zasilające powinny być prowadzone w sposób wykluczający możliwość ich przypadkowego uszkodzenia; 11. W celu uniknięcia uszkodzenia urządzenia, cały tor wizyjny powinien być wyposażony w prawidłowo wykonane układy ochrony przed zakłóceniami, przepięciami i wyładowaniami atmosferycznymi.

  • Page 5: Informacje Wstępne

    NMS NVR X-4U/24, X-2U/36/R, 7-4U/12 - Instrukcja obsługi wer. 1.0 INFORMACJE WSTĘPNE 1. ZAWARTOŚĆ ZESTAWU Jednostka centralna  Przewód zasilający  Mysz i klawiatura komputerowa  Instrukcja obsługi  Przed przystąpieniem do instalacji należy sprawdzić zawartość zestawu z powyższym wykazem. W przypadku stwierdzenie braków należy zaniechać instalacji i skontaktować się...

  • Page 6: Dane Techniczne

    NMS NVR X-4U/24, X-2U/36/R, 7-4U/12 - Instrukcja obsługi wer. 1.0 DANE TECHNICZNE 3. DANE TECHNICZNE 3.1 NMS NVR X-4U/24 NMS NVR 7-4U/12 WIDEO I AUDIO do 110 kanałów w rozdzielczości 1280 x 720 (wideo + audio) Kamery IP Wspierane kamery/protokoły NOVUS, RTSP Główne (pełny ekran, podział, sekwencja): 1 x HDMI, 2 x DVI , 1 x Display Port...
  • Page 7 NMS NVR X-4U/24, X-2U/36/R, 7-4U/12 - Instrukcja obsługi wer. 1.0 DANE TECHNICZNE 3.1 NVR X-4U//24 ŚRODOWISKO PRACY System operacyjny Microsoft Windows Embedded 8 Novus Management System System rejestracji i nadzoru pentaplex Tryb pracy języki: polski, angielski, rosyjski i inne Menu ekranowe Sterowanie mysz i klawiatura komputerowa (w zestawie), sieć...
  • Page 8 NMS NVR X-4U/24, X-2U/36/R, 7-4U/12 - Instrukcja obsługi wer. 1.0 DANE TECHNICZNE ZŁĄCZA ELEKTRYCZNE I INNE ELEMENTY PANELU TYLNEGO NVR X-4U/24 (A) Gniazdo zasilania prądem przemiennym 230V (B) Gniazdo klawiaturowe PS2 (C) Gniazda USB (D) Gniazda Gigabit Ethernet LAN Gniazda Audio Mini-JACK i gniazdo optyczne...
  • Page 9 NMS NVR X-4U/24, X-2U/36/R, 7-4U/12 - Instrukcja obsługi wer. 1.0 DANE TECHNICZNE 3.3 ZŁĄCZA ELEKTRYCZNE I INNE ELEMENTY PANELU PRZEDNIEGO NVR X-4U/24 Gniazda USB (K) Przycisk reset Przycisk włączania on/off (M) Klatka na dyski Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
  • Page 10 NMS NVR X-4U/24, X-2U/36/R, 7-4U/12 - Instrukcja obsługi wer. 1.0 DANE TECHNICZNE 3.4 NMS NVR X-2U//36/R NMS NVR 7-4U/12 WIDEO I AUDIO Kamery IP do 110 kanałów w rozdzielczości 1280 x 720 (wideo + audio) NOVUS, RTSP Wspierane kamery/protokoły Główne (pełny ekran, podział, sekwencja): 1 x HDMI, 2 x DVI , 1 x Display Port Wyjścia monitorowe...
  • Page 11 NMS NVR X-4U/24, X-2U/36/R, 7-4U/12 - Instrukcja obsługi wer. 1.0 DANE TECHNICZNE 3.4 NMS NVR X-2U//36/R ŚRODOWISKO PRACY Microsoft Windows Embedded 8 System operacyjny System rejestracji i nadzoru Novus Management System pentaplex Tryb pracy Menu ekranowe języki: polski, angielski, rosyjski i inne mysz i klawiatura komputerowa (w zestawie), sieć...
  • Page 12 NMS NVR X-4U/24, X-2U/36/R, 7-4U/12 - Instrukcja obsługi wer. 1.0 DANE TECHNICZNE ZŁĄCZA ELEKTRYCZNE I INNE ELEMNTY PANELU PRZEDNIEGO NVR X-2U/36/R (A) Przycisk włączający on/off (B) Przycisk reset (C) Diody aktywności (D) Zatoki dyskowe , 12 sztuk Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
  • Page 13 NMS NVR X-4U/24, X-2U/36/R, 7-4U/12 - Instrukcja obsługi wer. 1.0 DANE TECHNICZNE ZŁĄCZA ELEKTRYCZNE I INNE ELEMENTY PANELU TYLNEGO NVR X-2U/36/R Gniazdo zasilania prądem przemiennym 230V Zatoki dyskowe (G) Gniazdo klawiaturowe PS2 (H) Gniazda USB 2.0 Gniazda USB 3.0 Gniazda Gigabit Ethernet LAN...
  • Page 14 NMS NVR X-4U/24, X-2U/36/R, 7-4U/12 - Instrukcja obsługi wer. 1.0 DANE TECHNICZNE 3.7 NMS NVR 7-4U/12 NMS NVR 7-4U/12 WIDEO I AUDIO do 75 kanałów w rozdzielczości 1280 x 720 (wideo + audio) Kamery IP Wspierane kamery/protokoły NOVUS, RTSP Główne (pełny ekran, podział, sekwencja): 1 x HDMI, 2 x DVI , 1 x Display Port Wyjścia monitorowe...
  • Page 15 NMS NVR X-4U/24, X-2U/36/R, 7-4U/12 - Instrukcja obsługi wer. 1.0 DANE TECHNICZNE 3.7 NMS NVR 7-4U/12 ŚRODOWISKO PRACY System operacyjny Microsoft Windows Embedded 8 Novus Management System System rejestracji i nadzoru Tryb pracy pentaplex języki: polski, angielski, rosyjski i inne Menu ekranowe mysz i klawiatura komputerowa (w zestawie), sieć...
  • Page 16 NMS NVR X-4U/24, X-2U/36/R, 7-4U/12 - Instrukcja obsługi wer. 1.0 DANE TECHNICZNE 3.8. ZŁĄCZA ELEKTRYCZNE I INNE ELEMETY PANELU TYLNEGO NVR 7-4U/12 (A) Przycisk odcinający dopływ prądu do zasilacza (B) Gniazdo zasilania 230V (C) Gniazda USB 2.0 (D) Gniazdo Wideo DVI (nie aktywne)
  • Page 17 NMS NVR X-4U/24, X-2U/36/R, 7-4U/12 - Instrukcja obsługi wer. 1.0 DANE TECHNICZNE 3.9. ZŁĄCZA ELEKTRYCZNE I INNE ELEMNTY PANELU PRZEDNIEGO NVR 7-4U/12 (O) Przełącznik reset Gniazda USB (R) Włącznik on/off Diody sygnalizujące pracę Zamek przedniej klapy Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
  • Page 18 NMS NVR X-4U/24, X-2U/36/R, 7-4U/12 - Instrukcja obsługi wer. 1.0 INSTALACJA I URUCHOMIENIE URZĄDZENIA 4. INSTALACJA I URUCHOMIENIE URZĄDZENIA Przed rozpoczęciem procesu instalacji należy zapoznać się z produktem, jego parametrami z opisem i rolą poszczególnych elementów znajdujących się na panelu tylnym i przednim urządzenia.

  • Page 19: Pierwsze Uruchomienie

    NMS NVR X-4U/24, X-2U/36/R, 7-4U/12 - Instrukcja obsługi wer. 1.0 PIERWSZE URUCHOMIENIE 5. PIERWSZE URUCHOMIENIE UWAGA! Domyślny język interfejsu to angielski, opis zmiany języka znajduje się w dalszej części tego rozdziału. Pierwsze uruchomienie rejestratora wymaga dodatkowych kroków. Ze względów bezpieczeństwa użytkownik zostanie poproszony o zmianę...
  • Page 20 NMS NVR X-4U/24, X-2U/36/R, 7-4U/12 - Instrukcja obsługi wer. 1.0 PIERWSZE URUCHOMIENIE Po wprowadzeniu hasła zostanie wyświetlony ekran główny i okno logowania do aplikacji NMS (Novus Management System), będącą profesjonalnym rozwiązaniem do monitoringu wizyjnego po sieciach TCP/IP (opis aplikacji NMS znajduje się w rozdziale 6.1).
  • Page 21 NMS NVR X-4U/24, X-2U/36/R, 7-4U/12 - Instrukcja obsługi wer. 1.0 LOGOWANIE Z listy NMS Management wybrać Language. Wyświetli się lista dostępnych języków. Należy wybrać pożądany i zatwierdzić przyciskiem OK. Zmiana języka na pulpicie zostanie zastosowana bezzwłocznie. Zmiana języka w aplikacji NMS zostanie wprowadzona po ponownym uruchomieniu aplikacji bądź...

  • Page 22: Ekran Główny

    NMS NVR X-4U/24, X-2U/36/R, 7-4U/12 - Instrukcja obsługi wer. 1.0 EKRAN GŁÓWNY 6.1. MENU NMS Wybranie opcji NMS z menu ekranu głównego uruchamia aplikację NMS (Novus Management System. Jest ona profesjonalnym rozwiązaniem do monitoringu wizyjnego po sieciach TCP/IP typu KLIENT-SERWER. Szerokie możliwości ustawień serwera NMS w zakresie udostępniania strumieni wideo, pozwalają...
  • Page 23 NMS NVR X-4U/24, X-2U/36/R, 7-4U/12 - Instrukcja obsługi wer. 1.0 EKRAN GŁÓWNY 6.1.1. URUCHOMIENIE PROGRAMU NMS Wraz ze startem systemu operacyjnego zostaje uruchomiona aplikacja NMS. Przeprowadzana jest inicjalizacja poszczególnych modułów programu. Jednak do momentu zalogowania działa w tle. W dolnej części ekranu głównego znajduje się pole informujące o statusie aplikacji NMS. Możliwe statusy to: „Uruchamianie”, „Uruchomiony”, „Zamykanie”, „Zatrzymany”.
  • Page 24 NMS NVR X-4U/24, X-2U/36/R, 7-4U/12 - Instrukcja obsługi wer. 1.0 EKRAN GŁÓWNY 6.1.2. KREATOR USTAIWEŃ PROGRAMU NMS Pierwsze uruchomienie programu NMS wiąże się z automatycznym uruchomieniem kreatora pozwalającym na szybką konfigurację programu. Okno powitalne kreatora zilustrowane jest poniżej: Zaznaczenie opcji Pokaż przy starcie uruchamia kreatora każdorazowo po uruchomieniu programu.
  • Page 25 NMS NVR X-4U/24, X-2U/36/R, 7-4U/12 - Instrukcja obsługi wer. 1.0 EKRAN GŁÓWNY Proces wyszukiwania rozpoczyna się automatycznie, w zależności od wybranego trybu pracy wyszukiwane są kamery (Serwer i Serwer/Klient) lub NMS serwery (Klient), po jego zakończeniu w oknie pojawia się lista znalezionych adresów IP wraz z nazwami i typem urządzeń. Przycisk Odśwież...
  • Page 26 NMS NVR X-4U/24, X-2U/36/R, 7-4U/12 - Instrukcja obsługi wer. 1.0 EKRAN GŁÓWNY Wprowadzenie danych (login oraz hasło) i wciśnięcie przycisku Dodaj dodaje konto do okna o nazwie DODANE. W przypadku błędnego wprowadzenia danych możliwe jest usunięcie konta z listy poprzez przycisk Usuń.
  • Page 27 NMS NVR X-4U/24, X-2U/36/R, 7-4U/12 - Instrukcja obsługi wer. 1.0 EKRAN GŁÓWNY Ikony modułów Panel wideo - obraz Panel Menu programu programu "na żywo" i nagrania urządzeń i kamer Odtwarzanie Logi systemowe Panel sterowania PTZ nagrań wideo i rejestr zdarzeń...
  • Page 28 NMS NVR X-4U/24, X-2U/36/R, 7-4U/12 - Instrukcja obsługi wer. 1.0 EKRAN GŁÓWNY Podział na 1, 4, 9, 16, 25, 36 kamer na ekranie NMS Serwer wyświetla do 4 kamer Wybór niestandardowych podziałów Poprzedni podział tej samej grupy standardów (np. gdy jest wyświetlany po- dział...
  • Page 29 NMS NVR X-4U/24, X-2U/36/R, 7-4U/12 - Instrukcja obsługi wer. 1.0 EKRAN GŁÓWNY Ikony statusu kamery i zdarzeń alarmowych z nią związanych Tryb odtwarzania nagrań wideo. Rejestracja wideo (według harmonogramu lub nagrywanie napadowe) Detekcja ruchu. Włączony tryb sterownia kamer PTZ. Aktywne wejście alarmowe skojarzone z wybraną kamerą.
  • Page 30 NMS NVR X-4U/24, X-2U/36/R, 7-4U/12 - Instrukcja obsługi wer. 1.0 EKRAN GŁÓWNY Nazwa, stan i opis serwerów wideo i kamer Ikony wskazujące status strumienia wideo Wyskakujące okienko ze statycznym obrazem danej kamery dostępne jest po kliknięciu ikony Status urządzenia IP oraz strumienia wideo sygnalizowany jest odpowiednimi ikonami:...
  • Page 31 NMS NVR X-4U/24, X-2U/36/R, 7-4U/12 - Instrukcja obsługi wer. 1.0 EKRAN GŁÓWNY Komunikaty na panelu urządzeń informują o aktualnym stanie urządzeń i ewentualnych błędach które wystąpiły w połączeniu: Brak połączenia Urządzenie połączone z urządzeniem poprawnie  Łączenie - próba nawiązania komunikacji sieciowej z urządzeniem IP;...
  • Page 32 NMS NVR X-4U/24, X-2U/36/R, 7-4U/12 - Instrukcja obsługi wer. 1.0 EKRAN GŁÓWNY 6.1.6. WYŚWIETLANIE OBRAZU Z URZĄDZENIA Jednym ze sposobów wyświetlenia danej kamery na wybranym oknie wideo jest wybranie opcji Wyświetl z menu kontekstowego dostępnego pod prawym przyciskiem myszy w tym panelu. Należy wybrać...
  • Page 33 NMS NVR X-4U/24, X-2U/36/R, 7-4U/12 - Instrukcja obsługi wer. 1.0 EKRAN GŁÓWNY Metoda ta pozwala na równoczesne wyświetlenie obrazu z wielu strumieni. By tego dokonać należy na liście urządzeń zaznaczyć kamery. Kliknąć na wybrane lewym przyciskiem myszy przy równocześnie wciśniętym klawiszu Ctrl. Zaznaczone kamery będą podświetlone szarą belka. Po przeciągnięciu do okna wideo strumienie zostaną...
  • Page 34 NMS NVR X-4U/24, X-2U/36/R, 7-4U/12 - Instrukcja obsługi wer. 1.0 EKRAN GŁÓWNY 6.2. MENU - Watchdog Wybranie opcji Watchdog z menu ekranu głównego wyświetla ekran diagnostyczny NWatch monitorujący pracę aplikacji NMS. Zawiera on stan aplikacji, używane zasoby i listę logów.
  • Page 35 NMS NVR X-4U/24, X-2U/36/R, 7-4U/12 - Instrukcja obsługi wer. 1.0 EKRAN GŁÓWNY Przywróć konfigurację - przywrócenie zapisanej konfiguracji. Narzędzie wymaga zamkniętej  aplikacji NMS. Zmień tryb Klient/Serwer - zmiana trybu pracy na Klient, Serwer, Klient/Serwer szczegółowe  informacje zostały przedstawione w dziale 8.1.3. Cechy poszczególnych typów instalacji.

  • Page 36: Zmiana Adresu Ip

    NMS NVR X-4U/24, X-2U/36/R, 7-4U/12 - Instrukcja obsługi wer. 1.0 EKRAN GŁÓWNY Zarządzanie dyskami - uruchamia narzędzie umożliwiające podgląd dysków systemowych,  tworzenie partycji i zmianę woluminów. Zdarzenia systemowe - uruchamia program Microsoft Management Console (MMC), zawiera on  narzędzia administracyjne, których można używać do zarządzania sieciami, komputerami, usługami i innymi składnikami systemu.
  • Page 37 NMS NVR X-4U/24, X-2U/36/R, 7-4U/12 - Instrukcja obsługi wer. 1.0 EKRAN GŁÓWNY 6.4.2. ZMIANA ROZDZIELCZOŚCI EKRANU Aby zmienić rozdzielczość ekranu należy z menu ustawień systemowych wybrać opcję panel sterowania. W panelu wybrać Display (1) , a w kolejnym oknie Adjust resolution (2). W oknie Screen Resolution wybrać...

  • Page 38: Wyłączenie Urządzenia

    NMS NVR X-4U/24, X-2U/36/R, 7-4U/12 - Instrukcja obsługi wer. 1.0 EKRAN GŁÓWNY 6.5. WYŁĄCZENIE URZĄDZENIA NMS NVR można wyłączyć na kilka sposobów. Jednym z nich jest naciśnięcie przycisku zasilania dostępnego na przednim panelu rejestratora (oznaczony numerem 3 na zdjęciu w rozdziale 3.1. niniejszej instrukcji). Po naciśnięciu należy oczekiwać...
  • Page 39 NMS NVR X-4U/24, X-2U/36/R, 7-4U/12 - Instrukcja obsługi wer. 1.0 NOTATKI Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o.
  • Page 40 NMS NVR X-4U/24, X-2U/36/R, 7-4U/12 - Instrukcja obsługi wer. 1.0 2014-09-01 JM, TW, MK Wszelkie prawa zastrzeżone © AAT Holding sp. z o.o. AAT Holding sp. z o.o., ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 07 00, faks: 22 546 07 59...
  • Page 41 U s e r ’s m a n u a l NMS NVR X-4U/24 NMS NVR X-2U/36/R NMS NVR 7-4U/12...
  • Page 42 NMS NVR 7-4U/12, NVR X-4U/24, NVR X-2U/36/R - 1.0 version - User’s manual INFORMATION EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with the requirements of the following directives and national regulations implementing the directives: ...

  • Page 43: Safety Requirements

    NMS NVR 7-4U/12, NVR X-4U/24, NVR X-2U/36/R - 1.0 version - User’s manual SAFETY REQUIREMENTS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.
  • Page 44 NMS NVR 7-4U/12, NVR X-4U/24, NVR X-2U/36/R - 1.0 version - User’s manual SAFETY REQUIREMENTS Device should be supplied only from a power sources whose parameters are in accordance with those specified by the producer in the camera technical datasheet. Therefore, it is forbidden to supply the camera from a power sources with unknown parameters, unstable or not meeting producer’s requirements;...

  • Page 45: Foreword Information

    Quick start up due to SSD hard drive  Operating system: Microsoft Windows Embedded 8  Recording and surveillance system: NMS  Compatible with all NOVUS IP cameras  NVR 7-4U/12 up to 75 channels (video + audio)  Recording speed up to 2250 fps ...

  • Page 46: Technical Data

    NMS NVR 7-4U/12, NVR X-4U/24, NVR X-2U/36/R - 1.0 version - User’s manual TECHNICAL DATA 3. TECHNICAL DATA 3.1 NMS NVR X-4U/24 NVR X-4U/24 VIDEO AND AUDIO up to 110 channels in resolution 1280 x 720 (video + audio) Network Camera...
  • Page 47 NMS NVR 7-4U/12, NVR X-4U/24, NVR X-2U/36/R - 1.0 version - User’s manual TECHNICAL DATA 3.1 NVR X-4U//24 WORK ENVIRONMENT Microsoft Windows Embedded 8 Operating system Recording and surveillance system Operating mode pentaplex Polish, English, Russian and others Control PC mouse and keyboard (in-set included), network System Diagnostic Automatic control of HDDs, network, network cameras lost Security...
  • Page 48 NMS NVR 7-4U/12, NVR X-4U/24, NVR X-2U/36/R - 1.0 version - User’s manual TECHNICAL DATA 3.2 ELECTRICAL CONNECTORS AND OTHER ELEMENTS REAR PANEL NVR X-4U / 24 (A) Power cord connector 230V (B) PS2 (keyboard) connector (C) USB connectors (D) Gigabit Ethernet LAN connectors Audio Mini-JACK connectors and optical connector Fans hot-swap (G) DVI Dual Link video connector...
  • Page 49 NMS NVR 7-4U/12, NVR X-4U/24, NVR X-2U/36/R - 1.0 version - User’s manual TECHNICAL DATA 3.3 ELECTRICAL CONNECTORS AND OTHER ELEMENTS OF THE FRONT PANEL NVR X-4U / 24 USB connectors (K) Reset button on/off button (M) Driver bays All rights reserved © AAT Holding sp. z o.o.
  • Page 50 VIDEO AND AUDIO up to 110 channels in resolution 1280 x 720 (video + audio) Network Camera NOVUS, RTSP Camera/Protocol support Monitor Output Main (split screen, full screen, sequence): 1 x mmicroHDMI, 2 x DVI , 1 x Display Port (up to 3 simultaneously)*...
  • Page 51 NMS NVR 7-4U/12, NVR X-4U/24, NVR X-2U/36/R - 1.0 version - User’s manual TECHNICAL DATA 3.4 NMS NVR X-2U/36/R WORK ENVIRONMENT Microsoft Windows Embedded 8 Operating system Recording and surveillance system Operating mode pentaplex Polish, English, Russian and others Control PC mouse and keyboard (in-set included), network System Diagnostic Automatic control of HDDs, network, network cameras lost...
  • Page 52 NMS NVR 7-4U/12, NVR X-4U/24, NVR X-2U/36/R - 1.0 version - User’s manual TECHNICAL DATA ELECTRICAL CONNECTORS AND OTHER ELEMENTS OF THE FRONT PANEL NVR X-2U/36/R (A) on/off button (B) Reset button (C) LED indicator (D) Driver bays , 12 pieces All rights reserved ©...
  • Page 53 NMS NVR 7-4U/12, NVR X-4U/24, NVR X-2U/36/R - 1.0 version - User’s manual TECHNICAL DATA ELECTRICAL CONNECTORS AND OTHER ELEMENTS REAR PANEL NVR X- 2U/36/R Power cord connectors 230V Drive bays (G) PS2 (keybord) connector (H) USB 2.0 connectors USB 3.0 connectors Gigabit Ethernet LAN connectors (K) Audio Mini-JACK connectors and optical connector Display Port vidoe connector...
  • Page 54 75 channels in resolution 1280 x 720 (video + audio) Network Camera Camera/Protocol support NOVUS, RTSP Monitor Output Main (split screen, full screen, sequence): 1 x HDMI, 2 x DVI , 1 x Display Port (up to 3 simultaneously)*...
  • Page 55 NMS NVR 7-4U/12, NVR X-4U/24, NVR X-2U/36/R - 1.0 version - User’s manual TECHNICAL DATA 3.7 NMS NVR 7-4U/12 WORK ENVIRONMENT Microsoft Windows Embedded 8 Operating system Recording and surveillance system Operating mode pentaplex Polish, English, Russian and others Control PC mouse and keyboard (in-set included), network System Diagnostic Automatic control of HDDs, network, network cameras lost...
  • Page 56 NMS NVR 7-4U/12, NVR X-4U/24, NVR X-2U/36/R - 1.0 version - User’s manual TECHNICAL DATA REAR PANEL NVR 7-4U/12 VIEW (A) Power button (B) Power cord connector230V (C) USB 2.0 connectors (D) DVI video (no active) HDMI video (no active) SPDIF optical connector (G) USB 3.0 connectors (H) Gigabit Ethernet LAN connectors...
  • Page 57 NMS NVR 7-4U/12, NVR X-4U/24, NVR X-2U/36/R - 1.0 version - User’s manual TECHNICAL DATA FRONT PANEL NVR 7-4U/12 VIEW (after opening the cover) (O) Reset button USB connectors (R) on/off button LEDs indicator Lock the front flap All rights reserved © AAT Holding sp. z o.o.
  • Page 58 NMS NVR 7-4U/12, NVR X-4U/24, NVR X-2U/36/R - 1.0 version - User’s manual INSTALLATION, AND RUNNING DEVICE 4. INSTALLATION, AND RUNNING DEVICE Before starting the device familiarize yourself with the description and the role of particular inputs, outputs and adjusting elements that the device is equipped with. If the device was brought from a location with lower temperature, please wait until it reaches the temperature of location it is currently in.

  • Page 59: First Launch

    NMS NVR 7-4U/12, NVR X-4U/24, NVR X-2U/36/R - 1.0 version - User’s manual FIRST LAUNCH 5. FIRST LAUNCH CAUTION! English is default language. For changing the language follow the steps described further in this chapter. First launch requires additional action. User will be asked to change the administrator password for security reasons.
  • Page 60 NMS NVR 7-4U/12, NVR X-4U/24, NVR X-2U/36/R - 1.0 version - User’s manual FIRST LAUNCH Main screen will be displayed, and login window to NMS application (Novus Management System), which is is a professional solution for video monitoring based on TCP/IP CLIENT-SERVER networks.
  • Page 61 NMS NVR 7-4U/12, NVR X-4U/24, NVR X-2U/36/R - 1.0 version - User’s manual LOGIN From the NMS Management list choose the Language. It displays the list with available languages. Choose the prefered one and confirm by clicking OK. Changing the language on the main screen will be applied immediately. Changing the language in the NMS will be introduced after the restarted of the application or the NVR 5.

  • Page 62: Main Screen

    MAIN SCREEN 6.1. Menu - NMS Selecting NMS on the main screen launches the NMS (Novus Management System) application which is is a professional solution for video monitoring based on TCP/IP CLIENT-SERVER networks. A wide range of NMS server settings for video streams sharing enables creation of complex monitoring systems with multi-site recording and surveillance centres, containing many personalised operator stations.
  • Page 63 NMS NVR 7-4U/12, NVR X-4U/24, NVR X-2U/36/R - 1.0 version - User’s manual MAIN SCREEN 6.1.1. Starting the NMS NMS application start along with the the operating system . Initialisation of the modules is processed. However, until the log in NMS is working in background. At the bottom of the main screen there is a field indicating the status of NMS.
  • Page 64 NMS NVR 7-4U/12, NVR X-4U/24, NVR X-2U/36/R - 1.0 version - User’s manual MAIN SCREEN 6.1.2. NMS setup wizard An embedded NMS Wizard is automatically started when running NMS for the first time. Startup window is depicted below: Checking „Show at start-up” launches wizard every time the NMS is started. In order to move to the next window, please press the „Next”...
  • Page 65 NMS NVR 7-4U/12, NVR X-4U/24, NVR X-2U/36/R - 1.0 version - User’s manual MAIN SCREEN This window starts immediate search of:  IP cameras by NMS Server and NMS Server/Client device  NMS Servers by NMS Client device. All IP cameras and NMS Servers must reside in the same subnet as the host computer. Search is automatic and, when finished, displays a list of available supported devices together with their IP addresses and names.
  • Page 66 NMS NVR 7-4U/12, NVR X-4U/24, NVR X-2U/36/R - 1.0 version - User’s manual MAIN SCREEN Entering required data (login and password) and pressing the “Add” button moves an edited account to the “Added” box. When an incorrect user entry has been performed, an account may be deleted by pressing the “Delete”...
  • Page 67 NMS NVR 7-4U/12, NVR X-4U/24, NVR X-2U/36/R - 1.0 version - User’s manual MAIN SCREEN Application Live video and Devices and cameras Application menu module icons playback panel panel Video records PTZ panel Logs panel playback 6.1.4. VIDEO panel - information NMS application was developed to support 4 video windows.
  • Page 68 NMS NVR 7-4U/12, NVR X-4U/24, NVR X-2U/36/R - 1.0 version - User’s manual MAIN SCREEN Displaying mode in full screen mode or 4, 9, 16, 25, 36 division NMS Server is limited to display up to 4 video streams. Custom screen divisions Previous group of cameras (e.g.
  • Page 69 NMS NVR 7-4U/12, NVR X-4U/24, NVR X-2U/36/R - 1.0 version - User’s manual MAIN SCREEN Camera status and events icons Playback mode Video recording (according to the schedule or panic recording) Motion detection PTZ control on Related alarm input on Related alarm output on 6.1.5.
  • Page 70 NMS NVR 7-4U/12, NVR X-4U/24, NVR X-2U/36/R - 1.0 version - User’s manual MAIN SCREEN after clicking on button the following icon Pop-up window displayed Name, state and description of the video server and cameras Camera status icons: Icon Description IP Device connected IP Device disconnected Schedule or panic recording is enabled/disabled.
  • Page 71 NMS NVR 7-4U/12, NVR X-4U/24, NVR X-2U/36/R - 1.0 version - User’s manual MAIN SCREEN The following important messages can be also displayed in device panel:  Connecting... - NMS software is trying to establish connection with IP device;  Connection lost - lack of communication between IP device and a computer with NMS;...
  • Page 72 NMS NVR 7-4U/12, NVR X-4U/24, NVR X-2U/36/R - 1.0 version - User’s manual MAIN SCREEN 6.1.6. Displaying video streams from devices The device panel allows user to display selected video stream in desired window by clicking RMB and choosing Show position in menu. Position “1: - - - “...
  • Page 73 NMS NVR 7-4U/12, NVR X-4U/24, NVR X-2U/36/R - 1.0 version - User’s manual MAIN SCREEN The 'drag & drop' method allows to start displaying many video streams simultaneously. In order to do that, please select video streams by holding Ctrl key and clicking LMB on desired streams.
  • Page 74 NMS NVR 7-4U/12, NVR X-4U/24, NVR X-2U/36/R - 1.0 version - User’s manual MAIN SCREEN 6.2. Menu - Watchdog Selecting the Watchdog on the main menu displays a Nwatch window. It is a diagnostic application monitoring the performance of the NMS. It contains information about CPU usage, number of threads, used memory, application state and log list.
  • Page 75  Remote support - runs Team Viewer application. In order to get the remote support contact the  Novus technical support department and give the ID and password displayed. Help - displays full version of the NMS user manual. ...
  • Page 76 NMS NVR 7-4U/12, NVR X-4U/24, NVR X-2U/36/R - 1.0 version - User’s manual MAIN SCREEN Disk management - runs tool for HDD management, creating partitions and volumes.  System events - starts the Microsoft Management Console (MMC), which contains  administrative tools that you can use to manage networks, computers, services, and other system components.
  • Page 77 NMS NVR 7-4U/12, NVR X-4U/24, NVR X-2U/36/R - 1.0 version - User’s manual MAIN SCREEN 6.4.2. Screen resolution changing In order to change the screen resolution select the Control panel from the System configuration submenu. In Display (1) panel , press the Adjust resolution (2). In window Screen Resolution choose desired screen (3).
  • Page 78 NMS NVR 7-4U/12, NVR X-4U/24, NVR X-2U/36/R - 1.0 version - User’s manual MAIN SCREEN 6.5. Shutdown the device NMS NVR can be turned off in several ways. Press the power button located on the front panel (marked no.3 on the photo in chapter 3.1. of this manual).
  • Page 79 NMS NVR 7-4U/12, NVR X-4U/24, NVR X-2U/36/R - 1.0 version - User’s manual NOTES All rights reserved © AAT Holding sp. z o.o.
  • Page 80 2014-09-19 JM, TW, MK AAT Holding sp. z o.o., 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com...
