Summary of Contents for Novus NVIP- NVRA0104/GO

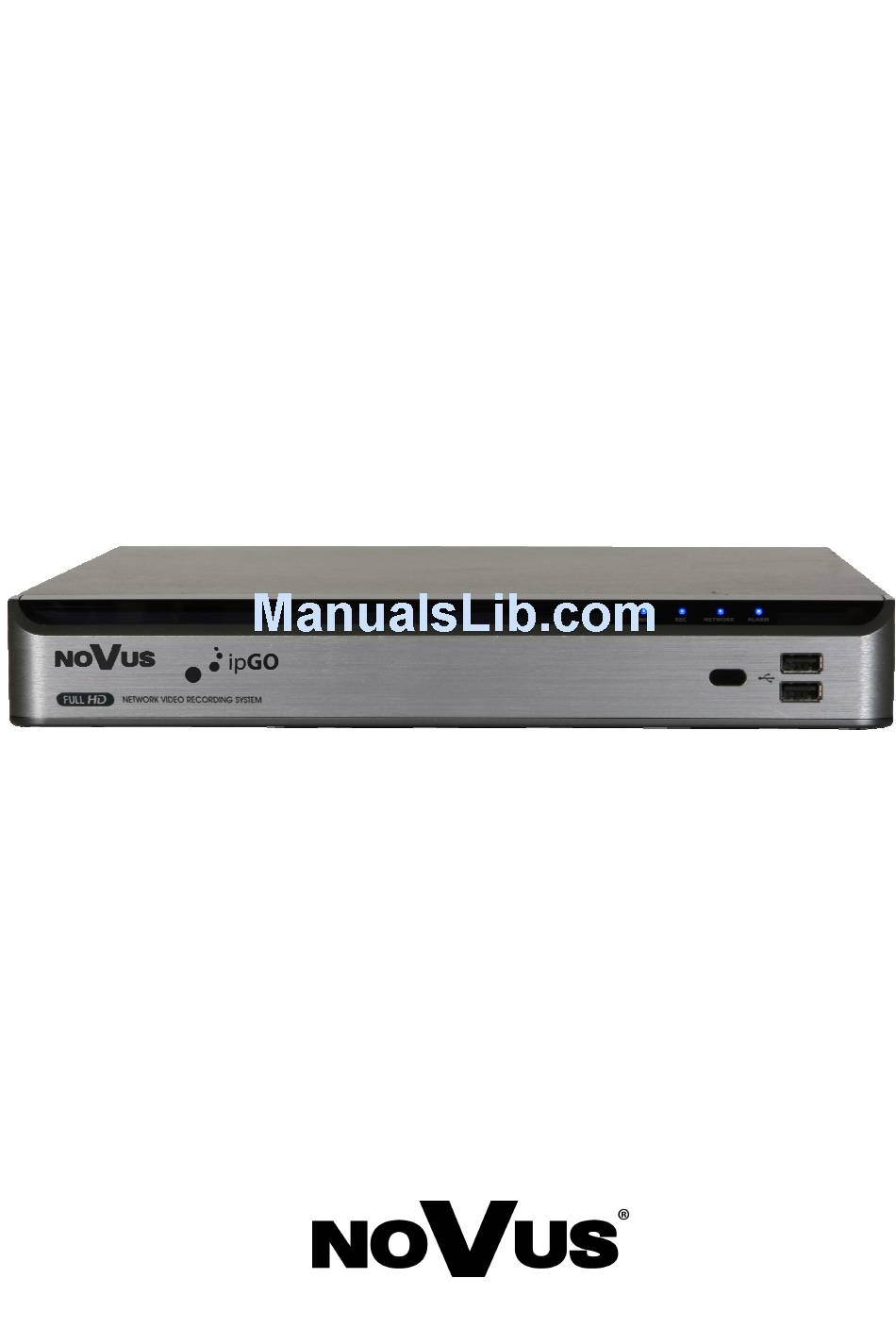

- Page 1 U s e r ’s m a n u a l NVIP- NVRA0104/GO NVIP- NVRA0208/GO...
- Page 2 NVIP- NVRA0104/GO and NVIP- NVRA0208/GO User’s manual(Short) ver.1.0 IMPORTANT SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of following directives and national regulations implementing the directives: Electromagnetic compatibility EMC 2004/108/EC.
- Page 3 4. The device has to be protected against humidity and dust. In case the recorder had a contact with water react immediately: switch off the power supply and contact the authorised Novus service. If the device gets dirty it might get damaged or electrocute someone.
- Page 4 NVIP- NVRA0104/GO and NVIP- NVRA0208/GO User’s manual(Short) ver.1.0 FOREWORD INFORMATION 1. FOREWORD INFORMATION 1.1. Main characteristics TRIPLEX: simultaneous recording, live monitoring or playback, and networking • Linux-based operating system • Real-time display • Recording speed: up to 240 fps •...
- Page 5 NVIP- NVRA0104/GO and NVIP- NVRA0208/GO User’s manual(Short) ver.1.0 FOREWORD INFORMATION 1.2. NVIP- NVRA0104/GO and NVIP- NVRA0208/GO recorder’s technical data Model NVIP- NVRA0104/GO/ NVIP- NVRA0208/GO Operation Mode TRIPLEX Operating System Linux Video Input 4 x ETHERNET RJ45, PoE 8 x ETHERNET RJ45, PoE...
- Page 6 NVIP- NVRA0104/GO and NVIP- NVRA0208/GO User’s manual(Short) ver.1.0 FOREWORD INFORMATION 1.3. Package contents Unpack the device carefully. After unpacking, please ensure that package contains the following items: NVIP- NVRA0x0x/GO Power supply Power supply Power cord: 2pcs 12VDC 48VDC Screws Mouse...
- Page 7 NVIP- NVRA0104/GO and NVIP- NVRA0208/GO User’s manual(Short) ver.1.0 STARTING THE DEVICE STARTING THE DEVICE Electrical connection and other rear panel elements. Ethernet ports used for connecting network IP cameras (including PoE 1. CAM1 - CAM8: standard). 2 WAN(UPLINK): RJ-45 connector port for connecting to the local network and internet.
- Page 8 NVIP- NVRA0104/GO and NVIP- NVRA0208/GO User’s manual(Short) ver.1.0 STARTING THE DEVICE 2.2 HDD mounting NVIP- NVRA0104/GO/NVIP- NVRA0208/GO NVR support up to 2 internal SATA HDDs and 1 external HDD connected via eSATA. NOTE: In order to find information regarding the compatible models of DVD recorders, HDDs and maximum size of HDD, please contact Novus distributor or check the information presented at www.novuscctv.com.
- Page 9 NVIP- NVRA0104/GO and NVIP- NVRA0208/GO User’s manual(Short) ver.1.0 STARTING THE DEVICE Next please attach HDD to the cover and screw tightly like depicted below: Next install HDD with cover back in the NVR and screw it. 2.2.2. External HDD installation If the internal storage space is insufficient, you can extend your storage capacity by adding an eSATA storage device to the rear eSATA port.
- Page 10 NVIP- NVRA0104/GO and NVIP- NVRA0208/GO User’s manual(Short) ver.1.0 STARTING THE DEVICE 2.3. Power connection. Two adaptors are provided: one for NVR operation (DC 12V), and the other for PoE (Power Over Ethernet, 48V). NVR power connection -plug the provided DC 12V adaptor in the rear power port of the NVR.
- Page 11 NVIP- NVRA0104/GO and NVIP- NVRA0208/GO User’s manual(Short) ver.1.0 STARTING THE DEVICE Note: The total power consumption of the IP cameras should not exceed the rated power capacity of the 48V PoE adaptor. Beyond that, the video may not be played properly or no video will be displayed at all.
- Page 12 NVIP- NVRA0104/GO and NVIP- NVRA0208/GO User’s manual(Short) ver.1.0 OPERATING NVR 3. OPERATING NVR 3.1. Front panel description Shows power, recording, network connection or active alarm statuses. IR Remote Control Receiver IR signal receiver (remote control) USB 2.0 port for external Flash memory and mouse connection.
- Page 13 NVIP- NVRA0104/GO and NVIP- NVRA0208/GO User’s manual(Short) ver.1.0 OPERATING NVR LOGOUT log out POWER current user turn on or off the NVR PANIC start the SEARCH emergency recording display the search ALARM show the alarm ARCHIVE status with a popup...
- Page 14 NVIP- NVRA0104/GO and NVIP- NVRA0208/GO User’s manual(Short) ver.1.0 RECORDER’S MENU 4. RECORDER’S MENU 4.1. Menu operating To manipulate or access menus of the NVR, you should to log in first. The Login screen, depicted below appears: Select User and enter the password by pressing the appropriate combination of channel number buttons or using a mouse, then confirm with OK button.
- Page 15 RECORDER’S MENU 4.2. Live monitoring NVIP- NVRA0104/GO/ NVIP- NVRA0208/GO recorders features a multilingual OSD menu allowing for adjusting the settings of the device. Available languages are: English, Polish, ????? As soon as the NVR completes its initialization process, it starts displaying live video via the connected monitor.
- Page 16 NVIP- NVRA0104/GO and NVIP- NVRA0208/GO User’s manual(Short) ver.1.0 RECORDER’S MENU Press the ▼ button on the remote control, or place the mouse in the lower area of the screen to display the status bar. Item Description Select between the system setup, search and backup menu items Menu Button before accessing them.
- Page 17 NVIP- NVRA0104/GO and NVIP- NVRA0208/GO User’s manual(Short) ver.1.0 RECORDER’S MENU 4.3. Searching video by time Users, that have the privileges to watch stored recordings, after logging in to the NVR may do so. To start the SEARCH MENU: Use mouse Use IR remote controller With the calendar, you can search for the recording data by the recorded date.
- Page 18 NVIP- NVRA0104/GO and NVIP- NVRA0208/GO User’s manual(Short) ver.1.0 RECORDER’S MENU 4. Click to move to a desired start time on the time bar, or use the buttons at the bottom of the status bar to preform search. Button functionality: Recall the recording data.
- Page 19 NVIP- NVRA0104/GO and NVIP- NVRA0208/GO User’s manual(Short) ver.1.0 RECORDER’S MENU 4.5. Searching video by event Search for events that occurred at the specified time and select an event to play from the list. From the SEARCH menu, select EVENT SEARCH.
- Page 20 NVIP- NVRA0104/GO and NVIP- NVRA0208/GO User’s manual(Short) ver.1.0 RECORDER’S MENU Playback screen configuration Video window Quick menu Timeline Menu, split screen Play bar Play time selection Video Window - Display the current video. Timeline -Display the type of recording data. The vertical bar in the timeline indicates the current point of playback.
- Page 21 NVIP- NVRA0104/GO and NVIP- NVRA0208/GO User’s manual(Short) ver.1.0 RECORDER’S MENU All rights reserved © AAT Holding sp. z o.o.
- Page 22 2012-05-31 AN, AG AAT Holding sp. z o.o., 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com...
- Page 23 ł u g i (skrócona) NVIP- NVRA0104/GO NVIP- NVRA0208/GO...
- Page 24 NVIP- NVRA0104/GO, NVIP- NVRA0208/GO Instrukcja obsługi (skrócona) wer.1.0 UWAGI I OSTRZEŻENIA Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: Kompatybilność elektromagnetyczna 2004/108/EC. Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC...
- Page 25 NVIP- NVRA0104/GO, NVIP- NVRA0208/GO Instrukcja obsługi (skrócona) wer.1.0 WARUNKI BEZPIECZEŃSTWA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JAK I PEŁNEJ WERSJI INSTRUKCJI ZAWARTEJ NA DOŁĄCZONEJ PŁYCIE JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY ZAPOZNANIE SIĘ NIMI PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI REJESTRATORA.
- Page 26 NVIP- NVRA0104/GO, NVIP- NVRA0208/GO Instrukcja obsługi (skrócona) wer.1.0 INFORMACJE WSTĘPNE INFORMACJE WSTĘPNE 1.1. Charakterystyka ogólna • Rejestrator triplex: równoczesny zapis, podgląd „na żywo” lub odtwarzanie nagrań, i połączenie sieciowe • System operacyjny oparty na Linux • Wyświetlanie „na żywo” • Prędkość nagrywania do 240 obr/s w rozdzielczości Full HD •...
- Page 27 NVIP- NVRA0104/GO, NVIP- NVRA0208/GO Instrukcja obsługi (skrócona) wer.1.0 INFORMACJE WSTĘPNE 1.2. Dane techniczne rejestratorów NVIP- NVRA0104/GO, NVIP- NVRA0208/GO Model NVIP- NVRA0104/GO/ NVIP- NVRA0208/GO Tryb pracy TRIPLEX System operacyjny Linux Wejścia wideo 4 x ETHERNET RJ45, PoE 8 x ETHERNET RJ45, PoE Wyjścia wideo...
- Page 28 NVIP- NVRA0104/GO, NVIP- NVRA0208/GO Instrukcja obsługi (skrócona) wer.1.0 INFORMACJE WSTĘPNE 1.3. Zawartość opakowania Rozpakowując urządzenie należy postępować ostrożnie. Po otwarciu należy upewnić się czy w opakowaniu znajdują się następujące elementy: NVIP- NVRA0x0x/GO Zasilacz Zasilacz Przewód zasilający : 12VDC 48VDC 2szt Pilot zdalnego Zestaw śrub...
- Page 29 NVIP- NVRA0104/GO, NVIP- NVRA0208/GO Instrukcja obsługi (skrócona) wer.1.0 URUCHAMIANIE URZĄDZENIA 2. URUCHAMIANIE URZĄDZENIA 2.1. Opis złącz elektrycznych PANELU TYLNEGO 1. CAM1 - CAM8: Porty Ethernet do podłączenia sieciowych kamer IP (zasilanych w standardzie PoE). 2 WAN(UPLINK): Port RJ-45 do połączenia rejestratora z siecią lokalną i Internetem.
- Page 30 NVIP- NVRA0104/GO, NVIP- NVRA0208/GO Instrukcja obsługi (skrócona) wer.1.0 URUCHAMIANIE URZĄDZENIA 2.2 Instalacja dysków Rejestratory NVIP- NVRA0104/GO / NVIP- NVRA0208/GO mają możliwość zamontowania 2 dysków twardych SATA oraz 1 dysku zewnętrznego eSATA. UWAGA: W celu uzyskania informacji o kompatybilnych modelach nagrywarek i twardych dysków...
- Page 31 NVIP- NVRA0104/GO, NVIP- NVRA0208/GO Instrukcja obsługi (skrócona) wer.1.0 URUCHAMIANIE URZĄDZENIA Po zdjęciu podstawy należy zamontować przewidziane dyski przy użyciu śrub montażowych (4 śruby na każdy dysk), Następnie należy zamontować dysk twardy w urządzeniu. 2.2.2. Montaż dysku zewnętrznego W przypadku gdy wewnętrzna przestrzeń dyskowa jest niewystarczająca można ją powiększyć...
- Page 32 NVIP- NVRA0104/GO, NVIP- NVRA0208/GO Instrukcja obsługi (skrócona) wer.1.0 URUCHAMIANIE URZĄDZENIA 2.3. Podłączanie zasilania. W zestawie znajdują się dwa zasilacze: do zasilania NVRa (DC 12V), oraz do zasilania kamer PoE (Power over Ethernet, 48V). Zasilanie NVR - do gniazda 12VDC należy podłączyć dostarczony zasilacz DC 12V.
- Page 33 NVIP- NVRA0104/GO, NVIP- NVRA0208/GO Instrukcja obsługi (skrócona) wer.1.0 URUCHAMIANIE URZĄDZENIA Uwaga: Nie należy przekraczać dopuszczalnego poboru mocy z zasilacza PoE. Jeśli wartość ta zostanie przekroczona podłączone kamery IP mogą nie działać poprawnie. Zaleca się wówczas odłączenie części kamer i zasilenie ich z zewnętrznego źródła zasilania.
- Page 34 NVIP- NVRA0104/GO, NVIP- NVRA0208/GO Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA 3. OBSŁUGA REJESTRATORA 3.1. Opis panelu przedniego Sygnalizują bieżący status zasilania, nagrywania, połączeń sieciowych, i aktywnych alarmów. Odbiornik sygnału zdalnego sterowania z pilota. Odbiornik IR port USB 2.0 do podłączenia zewnętrznych dysków twardych lub pamięci typu Flash do kopiowania nagrań...
- Page 35 NVIP- NVRA0104/GO, NVIP- NVRA0208/GO Instrukcja obsługi (skrócona) wer.1.0 OBSŁUGA REJESTRATORA LOGOUT wylogowanie POWER aktualnego użytkownika włączanie NVRa PANIC uruchomienie SEARCH nagrywania alarmowego wyszukiwanie nagrań ALARM wyświetlenie ARCHIVE okna komunikatów kopia zapasowa alarmowych SETUP uruchomienie CHANNEL konfiguracji wybór kanału do wyświetlania, również...
- Page 36 NVIP- NVRA0104/GO, NVIP- NVRA0208/GO Instrukcja obsługi (skrócona) wer.1.0 MENU REJESTRATORA 4. MENU REJESTRATORA 4.1. Obsługa menu Aby mieć dostęp do menu rejestratora należy się do niego zalogować. Poniżej przedstawiono ekran logowania: Należy wybrać właściwego użytkownika, wprowadzić hasło z przycisków numerycznych pilota lub przy pomocy myszy i potwierdzić...
- Page 37 NVIP- NVRA0104/GO, NVIP- NVRA0208/GO Instrukcja obsługi (skrócona) wer.1.0 MENU REJESTRATORA 4.2. Obserwacja obrazów z kamer Rejestratory NVIP - NVRA0104/GO i NVIP - NVRA0208/GO posiadają wielopoziomowe menu wyświetlane na ekranie monitora służące do obsługi i programowania. Menu urządzenia jest wielojęzyczne i wyświetlane w jednym z następujących języków: angielski, polski.
- Page 38 NVIP- NVRA0104/GO, NVIP- NVRA0208/GO Instrukcja obsługi (skrócona) wer.1.0 MENU REJESTRATORA Wciśnięcie strzałki ▼ na pilocie zdalnego sterowania lub przesunięcie kursora na dolną stronę ekranu spowoduje wyświetlenie paska stanu opisanego poniżej: Funkcja Opis Konfiguracja rejestratora, wyszukiwanie nagrań, archiwizacja, Przycisk MENU wylogowanie i zamknięcie systemu.
- Page 39 NVIP- NVRA0104/GO, NVIP- NVRA0208/GO Instrukcja obsługi (skrócona) wer.1.0 MENU REJESTRATORA 4.3. Wyszukiwanie zarejestrowanego materiału po czasie Użytkownicy, którzy posiadają uprawnienia do przeglądania zarejestrowanych obrazów po zalogowaniu się do urządzenia mogą odtwarzać zapisane obrazy. Aby rozpocząć odtwarzanie zarejestrowanych materiałów należy: Mysz: Pilot zdalnego sterowania: Po wyświetleniu okna wyszukiwania można zlokalizować...
- Page 40 NVIP- NVRA0104/GO, NVIP- NVRA0208/GO Instrukcja obsługi (skrócona) wer.1.0 MENU REJESTRATORA 4. Wskazać kursorem myszy lub przyciskami interesujący nas czas nagrań. Dodatkowe przyciski osi czasu umożliwiają: Przeładowanie danych na osi. • Zwiększenie dokładności wskazań grafu na osi czasu. • Zmniejszenie dokładności wskazań grafu na osi czasu.
- Page 41 NVIP- NVRA0104/GO, NVIP- NVRA0208/GO Instrukcja obsługi (skrócona) wer.1.0 MENU REJESTRATORA 4.5. Wyszukiwanie zarejestrowanego materiału po zdarzeniach Wyszukiwanie po zdarzeniach umożliwia zlokalizowanie nagrań na podstawie różnych zdarzeń dostępnych w systemie. Z menu WYSZUKAJ należy wybrać wyszukiwanie PO ZDARZENIACH. Przyciskami [▲▼◀▶] lub myszką należy wskazać przedział czasu w jakim zdarzenia mają być...
- Page 42 NVIP- NVRA0104/GO, NVIP- NVRA0208/GO Instrukcja obsługi (skrócona) wer.1.0 MENU REJESTRATORA Okno odtwarzacza Okno wideo Dodatkowe menu Oś czasu Przyciski: menu, podziały Przyciski nawigacyjne Odtwarzany czas Okno wideo - wyświetla aktualnie odtwarzany materiał. Oś czasu - Wyświetla dostępne nagrania. Podwójne kliknięcie w wybranym miejscu na osi czasu uruchamia odtwarzanie.
- Page 43 NVIP- NVRA0104/GO, NVIP- NVRA0208/GO Instrukcja obsługi (skrócona) wer.1.0 MENU REJESTRATORA AAT Holding Sp. z o.o, wszystkie prawa zastrzeżone...
- Page 44 2012-05-31 AN, AG AAT Holding sp. z o.o., 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com...
