Novus NVR-7716P16-H2 Short User Manual

Hide thumbs Also See for NVR-7716P16-H2:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: User Manual

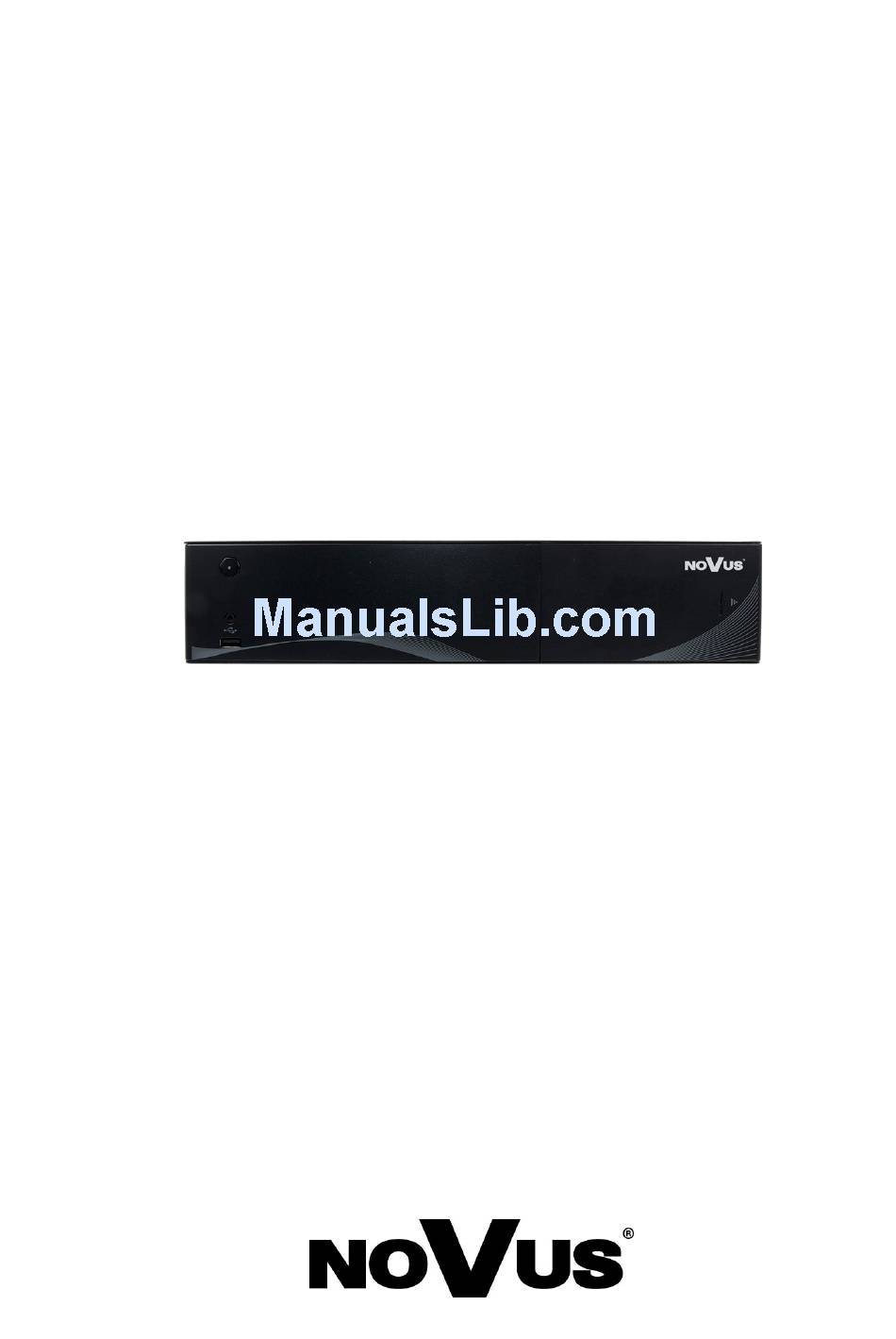

U s e r 's m a n u a l
( s h o r t )
NVR-7716P16-H2

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVR-7716P16-H2 and is the answer not in the manual?

Questions and answers

Related Manuals for Novus NVR-7716P16-H2

Summary of Contents for Novus NVR-7716P16-H2

  • Page 1 U s e r ’s m a n u a l ( s h o r t ) NVR-7716P16-H2...

  • Page 2: Important Safeguards And Warnings

    NVR-7716P16-H2 User’s manual (Short) ver.1.0 IMPORTANT SAFEGUARDS AND WARNINGS EMC (2014/30/EU) and LVD (2014/35/EU ) Directives CE Marking Our products are manufactured to comply with requirements of following directives and national regulations implementing the directives: Electromagnetic compatibility EMC 2014/30/EU; Low voltage LVD 2014/35/EU with further amendment. The Directive applies to electrical equipment designed for use with a voltage rating of between 50VAC and 1000VAC as well as 75VDC and 1500VDC.

  • Page 3: Foreword Information

    NVR-7716P16-H2 User’s manual (Short) ver.1.0 FOREWORD INFORMATION 1. FOREWORD INFORMATION 1.1. Network recorder’s technical data NVR-7716P16-H2 VIDEO IP Cameras 16 channels at 3840 x 2160 resolution (video + audio) Supported Cameras/Protocols NOVUS, ONVIF Supported Resolution max. 3840 x 2160 Compression H.264, H.264+, H.265...
  • Page 4 Company is not responsible for incompatibility problems resulting from cameras of other brands than NOVUS, which are using ONVIF protocol. If you are using ONVIF protocol cameras other than NOVUS brand it is recommended to test each time whether required functions work correctly.

  • Page 5: Starting The Device

    NVR-7716P16-H2 User’s manual (Short) ver.1.0 STARTING THE DEVICE STARTING THE DEVICE Electrical connection and other back panel elements. NVR-7716P16-H2 back panel FAN: NVR fan, do not cover it. IPC LAN: 16 x RJ-45 connector ports with PoE support for IP cameras...
  • Page 6 WARNING! In order to find information regarding the compatible models of HDDs and their maximum capacities, please contact Novus distributor or check the information presented at www.novuscctv.com. AAT HOLDING Company is not responsible for any problems caused by using not recommended hard drives.

  • Page 7: Power Cord

    NVR-7716P16-H2 User’s manual (Short) ver.1.0 STARTING THE DEVICE Next put bracket with HDD on it’s place, and carefully push it into NVR socket. The same way install HDD2 if necessary. After installing all HDD close the front cover. 2.3. Connecting the power supply.
  • Page 8 NVR-7716P16-H2 User’s manual (Short) ver.1.0 STARTING THE DEVICE 2.4. Connecting monitor This product supports following interfaces for main monitor: HDMI, VGA. For HDMI and VGA outputs following resolutions are supported: 800x600, 1024x768, 1280x720 1280x1024, 1366x768, 1440x900, 1920x1080, 3840x2160 After changing resolution you have to confirm it by clicking YES. In case of monitor does not display anything please wait 8 seconds, then previous resolution will be restored.
  • Page 9 NVR-7716P16-H2 User’s manual (Short) ver.1.0 STARTING THE DEVICE 2.6. Connecting external devices  Connecting audio ports Audio output signal normally are above 200mV 1kΩ. You can connect to it the audio amplifier with the external speakers.  Connecting USB devices NVR has 1 x USB 2.0 port on front and one 1 x USB 3.0 on back.
  • Page 10 NVR-7716P16-H2 User’s manual (Short) ver.1.0 NVR OPERATING 3. NVR OPERATING 3.1. Front panel description ON/OFF Reset button (maintenance only) / Hardware turn on/off button. USB 2.0 port for external Flash memory and mouse connection. Shows power, recording, network connection or active alarm statuses.
  • Page 11 NVR-7716P16-H2 User’s manual (Short) ver.1.0 NVR OPERATING By default local authorization of NVR is disabled so you can manipulate NVR without any username or password. After configuring NVR it is strongly recommended to set up user password. Default login/password is root/pass. For safety reasons, it is recommended to change default user name and password.
  • Page 12 NVR-7716P16-H2 User’s manual (Short) ver.1.0 NVR OPERATING 3.4. Startup configuration Prior to using NVR for the first time, initial setup is strongly advised. Before you connect the IP cameras to the NVR, please set up network and stream parameters of IP cameras in the right way.
  • Page 13 NVR-7716P16-H2 User’s manual (Short) ver.1.0 NVR OPERATING III. Network Settings: set up network parameters : IP (by default it is 192.168.1.100) SUBNET MASK (by default it is 255.255.255.0). Optionally if you are going to connect NVR to the Internet (for cloud access, sending email, etc) set up GATEWAY, PRIMARY and BACKUP DNS.
  • Page 14 NVR-7716P16-H2 User’s manual (Short) ver.1.0 NVR OPERATING IP Camera Management: menu allows to manage IP cameras connected to the system. There are two possibility to connect IP cameras:  Camera is connected to build-in PoE switch. In such situation camera will be automatically discovered and added to NVR at channel corresponding to PoE port of NVR (A selection).
  • Page 15 NVR-7716P16-H2 User’s manual (Short) ver.1.0 NVR OPERATING VI. Bitrate Integrated Management: menu allows to modify mainstream and substream values. Stream size could be chosen by user for each stream. After changing value, confirm it by SAVE button. It is also possible to set streams size automatically by using SMART CONFIG button.

  • Page 16: Nvr Menu

    4. NVR MENU 4.1. Live monitoring NOVUS network video recorders features a multilingual OSD menu allowing to adjust the settings of the device. Available languages are: English, Polish, and others As soon as the NVR completes its initialization process, it enters the real-time monitoring image.
  • Page 17 NVR-7716P16-H2 User’s manual (Short) ver.1.0 NVR MENU Right mouse click on screen will bring QUICK MENU for quick operation. Item Icon Description Volume Click to enable/disable audio Information On mouse cursor display current device temperature Fast Playback Click to start playback of latest 5minutes of recording...
  • Page 18 NVR-7716P16-H2 User’s manual (Short) ver.1.0 NVR MENU After clicking icon MAIN MENU is opened. Main menu is divided on 9 section. Table below show short description each of it: Item Icon Description Menu allows to search and playback window recordings.
  • Page 19 NVR-7716P16-H2 User’s manual (Short) ver.1.0 NVR MENU 4.2. Searching and playing recorded video To start the playback choose DATA INQUIRY menu. Then following window appears: CALENDAR GRAPH WITH RECORDING Choose the date from the calendar and press INQUIRY BUTTON to find records for selected date.

  • Page 20: Playback Buttons

    NVR-7716P16-H2 User’s manual (Short) ver.1.0 NVR MENU VIDEO PLAYBACK WINDOW PLAYBACK CALENDAR GRAPH WITH GRAPH ZOOM BUTTONS RECORDING On calendar you can easy change playback range. Use graph zoom buttons to expand displaying graph on screen. Graph display sum of each channel available recordings.
  • Page 21 NVR-7716P16-H2 User’s manual (Short) ver.1.0 NVR MENU 4.3. Changing the menu language If after NVR booting up the currently selected menu language is different than expected, to change it, please follow the steps below: Move mouse cursor to the bottom of the screen and click icon to display main menu.
