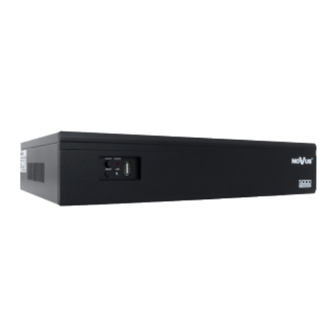

Novus NVR-54 SERIES User Manual
  1. Manuals
  2. Brands
  3. Novus Manuals
  4. Network Hardware
  5. NVR-54 SERIES
  6. User manual

Novus NVR-54 SERIES User Manual

5000 series ip
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
u s e r 's m a n u a l
NVR-54XX
NVR-56XX
NVR-58XX

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NVR-54 SERIES and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Novus NVR-54 SERIES

Summary of Contents for Novus NVR-54 SERIES

  • Page 1 u s e r ’s m a n u a l NVR-54XX NVR-56XX NVR-58XX...
  • Page 2 NVR-5000 User’s manual ver.1.0 IMPORTANT SAFEGUARDS AND WARNINGS EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with requirements of following directives and national regulations implementing the directives:  Electromagnetic compatibility EMC 2004/108/EC.  Low voltage LVD 2006/95/EC with further amendment.
  • Page 3 11. You cannot allow any metal objects get inside the recorder. It might cause serious damage. If a metal object gets inside the device contact the authorised Novus service immediately. 12. The manufacturer does not bear responsibility for damage or loss of data stored on HDDs or other media occurred during the usage of the product.

  • Page 4: Table Of Contents

    NVR-5000 User’s manual ver.1.0 TABLE OF CONTENTS TABLE OF CONTEST ..................... 4 1. NVR MENU ......................6 1.1. Language change .................... 6 1.1. System operations ................... 7 1.1. Live monitoring ....................8 1.2. Searching and playing recorded video ............10 1.3.
  • Page 5 NVR-5000 User’s manual ver.1.0 TABLE OF CONTENTS 2.4. Alarm ......................28 2.4.1. Alarm input ..................28 2.4.2. Alarm output ................... 29 2.4.3. Exception ..................30 2.5. Account ......................31 2.5.1. Account setting ................31 2.5.2. User online ..................33 2.6. System ......................34 2.6.1.

  • Page 6: Nvr Menu

    NVR-5000 User’s manual ver.1.0 NVR OPERATING 1. NVR MENU 1.1. Language change After starting device, the video output default to multi-window output mode. By default NVR is using English language interface. To change language please follow the procedure like below: ...

  • Page 7: System Operations

    NVR-5000 User’s manual ver.1.0 NVR OPERATING  Save changes by clicking OK button  New confirmation window will appear, choose YES to confirm Now NVR will start again with new language. 1.2. System operations To manipulate or access menus of the NVR, you should log in again. Move cursor to the top or click the right key of mouse to bring up MAIN MENU and select START icon Next click the LOGIN icon to pop out the login menu:...

  • Page 8: Live Monitoring

    NVR MENU 1.3. Live monitoring Novus network video recorders features a multilingual OSD menu allowing for adjusting the settings of the device. Available languages are: English, Polish, and others As soon as the NVR completes its initialization process, it will enter the real-time monitoring image.
  • Page 9 NVR-5000 User’s manual ver.1.0 NVR MENU Click the right key of mouse to bring the MAIN MENU bar Click the right key of mouse to bring the MAIN MENU bar All rights reserved © AAT HOLDING S.A.

  • Page 10: Searching And Playing Recorded Video

    NVR-5000 User’s manual ver.1.0 NVR MENU 4.2. Searching and playing recorded video To start the PLAYBACK MENU click icon. Then following window appears: VIDEO PLAYBACK WINDOW CHANNEL SELECTION SEARCH BUTTON PLAYBACK GRAPH WITH BUTTONS RECORDING CALLENDAR 1. From the CHANNEL SELECT tick the channel which you want to search the recording, it will auto search the recording .
  • Page 11 NVR-5000 User’s manual ver.1.0 NVR MENU Description of playback buttons:  Backward: play backward (using I frame).  Play: play the current playback image.  Pause: pause the current playback image.  Stop: Stop the playing video.  Slow: Slow down the playback speed. (there are: 1/2, 1/4, 1/8, 1/16 times) ...

  • Page 12: Backup

    NVR-5000 User’s manual ver.1.0 NVR MENU 1.5. Backup User may copy recordings to external storage devices or through the network. The NVR features the possibility of copying the recordings to an external HDD connected via the USB, onto Flash memories. NVRs allow to copy the recordings in following formats: AVI. To start the BACKUP MENU click icon.

  • Page 13: Ptz

    NVR-5000 User’s manual ver.1.0 NVR MENU 1.6. PTZ PTZ button opens new window which allows to control the operations of a selected PTZ camera. To start the PTZ click icon. Then following window will shown Use it to adjust the pan, tilt, zoom and focus of the camera. You can also run and set Preset etc. Note: Not every camera model and network protocol allow to control camera remotely.

  • Page 14: Capture

    NVR-5000 User’s manual ver.1.0 NVR MENU 1.8. Capture If you would like to save some single image from camera click icon at the preview channel can capture the channel image. Image file will be stored at hard disk. Note: Capture works only with cameras supporting this functions. 1.9.

  • Page 15: Nvr Configuration

    NVR-5000 User’s manual ver.1.0 NVR CONFIGURATION 2. NVR CONFIGURATION Setting menu allow to configure various NVRs parameters. 2.1. Device menu allows to check NVR information and configure the settings of date/time, system management, and peripheral device. 2.1.1. Device Info - check and modify the basic information of the NVR Following function are available: ...

  • Page 16: Device Version

    NVR-5000 User’s manual ver.1.0 NVR CONFIGURATION  Protocol - enable / disable various IP cameras protocols.  Device Time - set up current time and date, confirm by MODIFY button.  Time and date format - allows to select different time and date formats 2.1.2.

  • Page 17: Dst Setting

    NVR-5000 User’s manual ver.1.0 NVR CONFIGURATION 2.1.4. DST setting -user can specify the DST (Daylight Saving Time) settings. To ensure proper operation, set FROM time as last Sunday of March, 1:00 AM UTC. Clocks are moved forward at time defined in DST Bias. Set the TO time as last Sunday of October, 1:00 UTC. The clocks are moved back at time defined in DST Bias.

  • Page 18: Qr Code

    NVR-5000 User’s manual ver.1.0 NVR CONFIGURATION 5.1.4. QR Code - Menu contains QR code for remote connation using mobile devices and p2p protocol. 5.2. Channel - menu allow to configure camera settings, recordings parameters, alarm and motion events. 5.2.1. Display setting - configuration of camera image and display parameters. After selecting channel following parameters are available: ...

  • Page 19: Video Parameters

    NVR-5000 User’s manual ver.1.0 NVR CONFIGURATION  Time and date format - allows to select different time / date formats and enable visibility of it remotely in camera, associated to the selected channel.  OSD Position: menu allows to select any position for the OSD remotely in associated camera. ...

  • Page 20: Schedule Recording

    NVR-5000 User’s manual ver.1.0 NVR CONFIGURATION 2.2.3. Schedule Recording - setting of different types of record plan for each channel. After selecting CHANNEL following parameters are available:  Enable Recording: Tick the checkbox will start recording.  All Day Recording: For using one type of recording tick the checkbox and select one of following: schedule, motion, alarm, motion or alarm, motion and alarm.

  • Page 21: Motion

    NVR-5000 User’s manual ver.1.0 NVR CONFIGURATION 2.2.4. Motion - menu allows to configure the built-in camera motion detection function. Configuration is set up remotely in camera, associated to the selected channel. After selecting CHANNEL following parameters are available:  Enable Motion Detection: Tick the checkbox will enable detection functionality. ...

  • Page 22: Video Lost

    NVR-5000 User’s manual ver.1.0 NVR CONFIGURATION  Linkage: select the reaction way for current which you need. Available reaction are: Audio warning (NVR internals buzzer), Email, Specified alarm output activation, Alarm on monitor and Alarm List, Trigger recording. By using COPY TO button you can copy current settings to other required channel. Note: Not every camera model and network protocol allow to change all camera settings remotely.

  • Page 23: Network

    NVR-5000 User’s manual ver.1.0 NVR CONFIGURATION 2.3. Network - menu allow to configure network parameters of the device including email, DDNS and NTP setting . 2.3.1. Network setting - configuration of basic network parameters of the device. Following parameters are available: ...

  • Page 24: Ddns Setting

    NVR-5000 User’s manual ver.1.0 NVR CONFIGURATION  Advance: additional menu contains:  Enable PPPOE: you can enable the PPPOE service: Input the PPPOE user name, password dynamic address of the device  Enable UPnP feature: will enable UPnP discovery function Note: Correct settings of IP address and subnet mask are necessary for proper operation of an IP camera.

  • Page 25: Ntp Setting

    NVR-5000 User’s manual ver.1.0 NVR CONFIGURATION  Server Name and Port: values are set automatically after selecting Server Type  User Name: requires entering the user’s name registered in the DDNS database.  Password requires entering the DDNS-registered password.  Domain requires entering hostname, that was registered in selected DDNS server.

  • Page 26: E-Mail Setting

    NVR-5000 User’s manual ver.1.0 NVR CONFIGURATION 2.3.4. Email setting - menu responsible for Email account configuration  Email Address: input the sender email address.  Password: input the sender email password.  PWD Confirm: confirm the password.  SSL: tick to enable SSL authorization. ...

  • Page 27: Management Platform

    NVR-5000 User’s manual ver.1.0 NVR CONFIGURATION 2.3.5. Management platform - menu responsible for configuration of remote management service. It’s allow to enable or disable services responsible for remote access. Available services are:  WebServer - service of WWW server, allow to remote access by web browser. ...

  • Page 28: Alarm

    NVR-5000 User’s manual ver.1.0 NVR CONFIGURATION 2.4. Alarm - menu allow to define various events, and specify the conditions to notify the user. 2.4.1. Alarm input - configuration of the alarm sensor and specify the operation of the sensor if an event occurs.

  • Page 29: Alarm Output

    NVR-5000 User’s manual ver.1.0 NVR CONFIGURATION  Linkage: select the reaction way for current which you need. Available reaction are: Audio warning (NVR internals buzzer), Email, Specified alarm output activation, Alarm on monitor and Alarm List, Trigger recording, PTZ Linkage. By using COPY TO button you can copy current settings to other required channel.

  • Page 30: Exception

    NVR-5000 User’s manual ver.1.0 NVR CONFIGURATION  Delay: set the time reaction of it.  Arm Schedule: set the time intervals when alarm is active. For detailed description of Arm Schedule please check Alarm input chapter. Note: Not every camera model and network protocol allow to change all camera settings remotely. 2.4.3.

  • Page 31: Account

    NVR-5000 User’s manual ver.1.0 NVR CONFIGURATION 2.5. Account - menu allows to configure the settings regarding user management, as well as user and group permissions 2.5.1. Account Setting - You can add a user accounts and set up various permissions of them. To add a user account: ...
  • Page 32 NVR-5000 User’s manual ver.1.0 NVR CONFIGURATION To set up a user privilege:  Select user on a list and click USER PRIVILEGE button.  In new window please choose required access values for local and remote operation.  When done, click OK. To modify a user information: ...

  • Page 33: User Online

    NVR-5000 User’s manual ver.1.0 NVR CONFIGURATION 2.5.2. User online - menu display information about local / remote user which are currently logged in. All rights reserved © AAT HOLDING S.A.

  • Page 34: System

    NVR-5000 User’s manual ver.1.0 NVR CONFIGURATION 2.6. System - menu allows to configure the HDD, system management, and peripheral device. 2.6.1. Device Log - You can search the logs according to different types and different date and time, as shown in the above picture. ...

  • Page 35: Hdd Setting

    NVR-5000 User’s manual ver.1.0 NVR CONFIGURATION 5.6.3. HDD Setting - menu allow to format the HDD and view the HDD capacity, the free space and status etc  Ignore the SMART Error - will disable checking SMART status (not recommended) ...

  • Page 36: Auto Reboot

    NVR-5000 User’s manual ver.1.0 NVR CONFIGURATION  Click UPGRADE  The progress bar displays the progress of the firmware upgrade process.  When the upgrade is complete press OK reboot the system. Caution: Please contact your local distributor prior to software upgrade. Power outage, turning the device off or removing the Flash memory during update may result in damage to the NVR and a necessity of service repair.

  • Page 37: Recovery Configuration

    NVR-5000 User’s manual ver.1.0 NVR CONFIGURATION 2.6.6. Recovery configuration - menu responsible for saving and restoring default NVR settings  Export Configuration: Save NVR settings to a storage device, connected to the USB port.  Import Configuration: Load settings from a storage device connected to the USB port to the ...

  • Page 38: Record

    NVR-5000 User’s manual ver.1.0 NVR CONFIGURATION 2.7. Record - menu allows to quick change of recording behaviour. From the MAIN MENU click icon and set following parameters: Close - disable any recording at each of selected channel. Manual - enable continuous manual recording at each of selected channel. Schedule Record - allow to record depending of schedule setting for at each of selected channel.
  • Page 39 NVR-5000 User’s manual ver.1.0 NVR CONFIGURATION Display - settings of brightest, contrast, saturation and other monitor values. Resolution - select the resolution most corresponding to the used monitor. Enable SEQ - tick will enable camera image sequence. Rotation Interval - time interval of camera image sequence. All rights reserved ©...

  • Page 40: Image Setting

    NVR-5000 User’s manual ver.1.0 NVR CONFIGURATION 2.9. Image Setting - Menu allow to adjust image parameters for selected channel From the MAIN MENU click icon and set parameters for selected camera image. Available parameters are brightest, contrast, saturation and hue. Note: Not every camera model and network protocol allow to change all camera settings remotely.

  • Page 41: Ip Channel Setting

    NVR-5000 User’s manual ver.1.0 NVR CONFIGURATION 2.10. IP channel Setting 2.10.1. Manual - menu allow to add and manage IP cameras connection. Note: For suggested values for IP camera setting please refer to the “Cameras Capability Table - appendix A" which is an integral part of this manual. If you will set wrong values some problems may appear: the NVR cannot search the IP camera, the stream cannot be connected, the image is not fluent, the image quality is bad and so on.
  • Page 42 NVR-5000 User’s manual ver.1.0 NVR CONFIGURATION Press SEARCH button to display all cameras compatible with ONVIF protocol present in the network. After some time list of cameras appears (as shown below). To add required camera to the system TICK it on the available cameras list or select it (highlight) and use >>>...
  • Page 43 NVR-5000 User’s manual ver.1.0 NVR CONFIGURATION Next you have to fill user name and password for each camera that you add to the NVR. Please double click at CHANNEL LIST “A” or select required channel from the CHANNEL dropdown menu ”B”. Next check if all settings for this channel are correct, fill username and password “C” and confirm by using SAVE button.
  • Page 44 NVR-5000 User’s manual ver.1.0 NVR CONFIGURATION In case of manual camera adding (without using search feature) or using RTSP paths you have to modify connection parameters. Available setting are: -Protocol - select required communication protocol from the list - IP - IP address of the camera - Port - Communication port - For RTSP communication protocol enter IP address, RTSP port and stream PATH for main and sub stream.

  • Page 45: Synchronization Time

    NVR-5000 User’s manual ver.1.0 NVR CONFIGURATION 2.10.2. Synchronization time - Menu allows to manage remote camera time synchronisation to the local NVR time. Following options are available:  Automatic synchronisation - cameras time will be adjusted each time when necessary. ...

  • Page 46: Network Operations Utilizing Web Broswer

    NVR-5000 User’s manual ver.1.0 NETWORK OPERATIONS UTILIZING WEB BROSWER 3. NETWORK OPERATIONS UTILIZING WEB BROSWER Network Video Recorder features the possibility of controlling video data using network connections and web browser (Internet Explorer is recommended). 3.1. Recommended PC specification for web browser connections Requirements below apply to connection with an NVR, assuming smooth image display 4 channel in 1920x1080 resolution and 25 fps speed.
  • Page 47 NVR-5000 User’s manual ver.1.0 NETWORK OPERATIONS UTILIZING WEB BROSWER  IE ActiveX - us it for for Internet Explorer browser, then all necessary plugin will be installed automatically, like described in next steps. Installation for Internet Explorer looks like described below: ...

  • Page 48: Configuration Of Remote Access

    NVR-5000 User’s manual ver.1.0 NETWORK OPERATIONS UTILIZING WEB BROSWER You can also add the camera’s IP address to “trusted zone” and set lowest security level for it. In addition, when working in Windows Vista/7 the ActiveX applet may be blocked by Windows Defender or User account control.

  • Page 49: Live Monitoring Interface

    NVR-5000 User’s manual ver.1.0 NETWORK OPERATIONS UTILIZING WEB BROSWER 3.4. Live monitoring interface After successful logging into a user interface using IE web browser, the following window opens: MENU BAR VIDEO WINDOW CHANNEL LIST PTZ MENU Description of interface features: To enable all channel preview click once on recorder icon To enable one channel preview click once on required camera icon Icons symbol shows that current channel is now displayed...
  • Page 50 NVR-5000 User’s manual ver.1.0 NETWORK OPERATIONS UTILIZING WEB BROSWER * Feature available in the future Menu description: All rights reserved © AAT HOLDING S.A.

  • Page 51: Searching And Playing Recorded Video

    NVR-5000 User’s manual ver.1.0 NETWORK OPERATIONS UTILIZING WEB BROSWER Searching and playing recorded video 3.5. To start the playback you have to chose PLAYBACK from main menu. Then following window appears: VIDEO PLAYBACK WINDOW CHANNEL SELECTION GRAPH WITH PLAYBACK SEARCH BUTTON RECORDINGS BUTTONS CALLENDAR...

  • Page 52: Backup

    NVR-5000 User’s manual ver.1.0 NETWORK OPERATIONS UTILIZING WEB BROSWER Description of playback buttons:  Pause/Play: pause the current playback image.  Stop: Stop the playing video.  Slow: Slow down the playback speed. (there are: 1/2, 1/4, 1/8, 1/16 times) ...

  • Page 53: Logs

    NVR-5000 User’s manual ver.1.0 NETWORK OPERATIONS UTILIZING WEB BROSWER 3.7. Log - You can search the logs according to different types and different date and time, as shown in the above picture.  Main Type of Log: there are All Type, Alarm, Exception and Operation for selection. ...

  • Page 54: Config

    NVR-5000 User’s manual ver.1.0 NETWORK OPERATIONS UTILIZING WEB BROSWER 3.9. System setup Setup menu contains most of NVR settings. Whole interface is very similar to interface displayed on NVRs monitor. LAN Search menu is placed in Chanel Parameters menu. Local Setting menu is placed in System Management menu. For detail of each settings please refer “System Setup”...
  • Page 55 NVR-5000 User’s manual ver.1.0 NETWORK OPERATIONS UTILIZING WEB BROSWER All rights reserved © AAT HOLDING S.A.
  • Page 56 2015-04-27 AN, MK AAT Holding sp. z o.o., 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 07 00, fax: +4822 546 07 59 www.novuscctv.com...
