OPERATION AND INSTALLATION
OPERACIÓN E INSTALACIÓN
UTILISATION ET INSTALLATION
Electric fan heater | Calentador eléctrico con ventilador
» CK 150-1 Trend
» CK 200-2 Trend
Certified to ANSI/UL Std. 1278, 2021
Conforms to CAN/CSA Std. C22.2 No.46
Certificación con ANSI/UL Std. 1278, 2021
Conforme a CAN/CSA Std. C22.2 No.46
Certifié à la norme ANSI/UL Std. 1278, 2021
Conforme à la norme CAN/CSA Std. C22.2 No.46
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for STIEBEL ELTRON CK 150-1 Trend
Summary of Contents for STIEBEL ELTRON CK 150-1 Trend

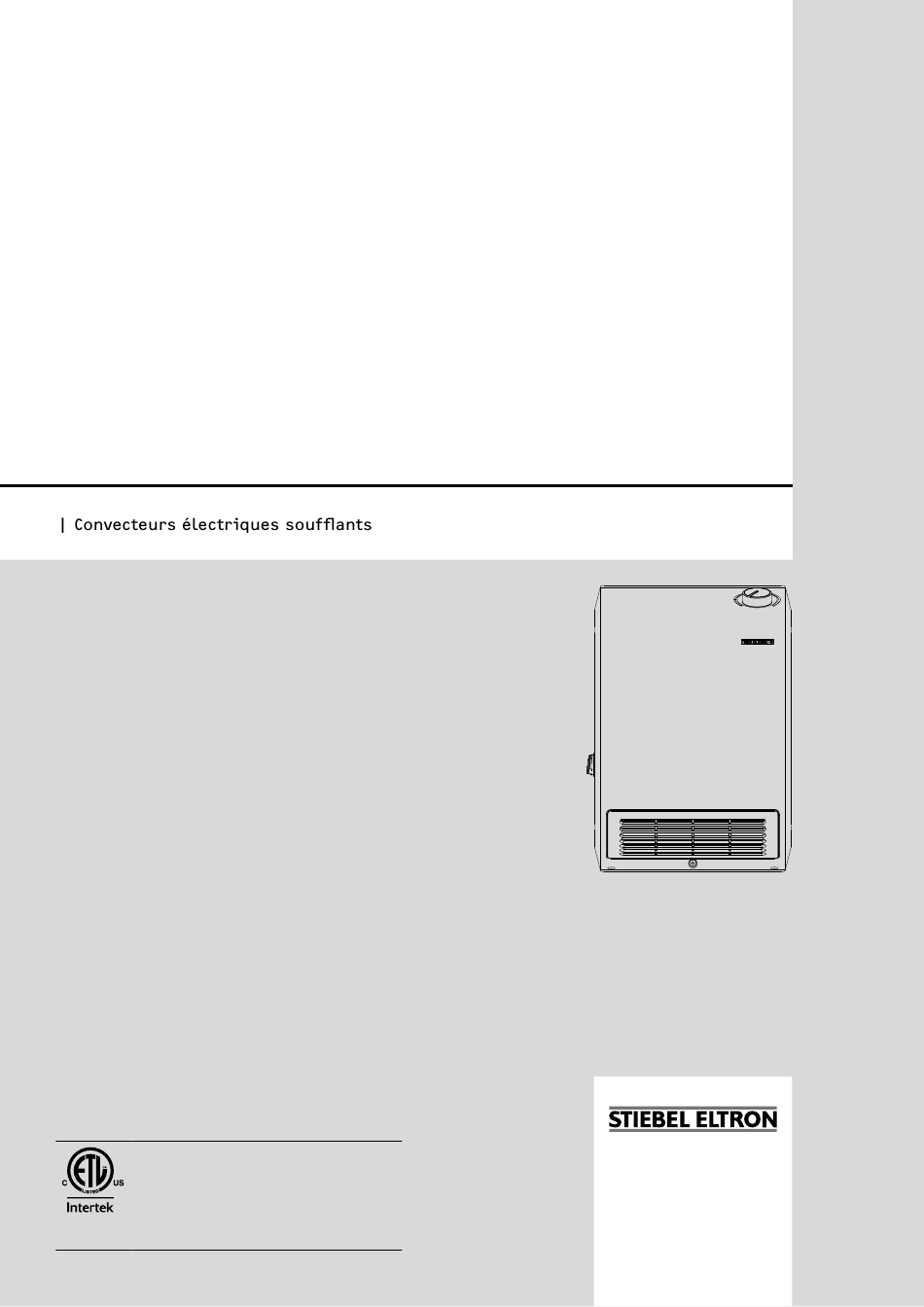

- Page 1 OPERATION AND INSTALLATION OPERACIÓN E INSTALACIÓN UTILISATION ET INSTALLATION Electric fan heater | Calentador eléctrico con ventilador » CK 150-1 Trend » CK 200-2 Trend Certified to ANSI/UL Std. 1278, 2021 Conforms to CAN/CSA Std. C22.2 No.46 Certificación con ANSI/UL Std. 1278, 2021 Conforme a CAN/CSA Std.
-
Page 2: Table Of Contents
CONTENTS | OPERATION Important Instructions OPERATION OPERATION Important Instructions _______________________________________2 Document information __________________________________________ 2 Safety instructions _______________________________________________ 3 1. Important Instructions Other symbols in this documentation _______________________ 3 Safety __________________________________________________________3 When using electrical appliances, basic precautions should always be followed to reduce the risk of fire, electric shock, injury to Intended use ______________________________________________________ 3 persons, and hyperthermia, including the following: Safety information _______________________________________________ 3... -
Page 3: Safety Instructions
OPERATION Safety Any other use beyond that described shall be deemed inappro- NOTE: priate. Observation of these instructions and of instructions for Read these instructions carefully before using the any accessories used is also part of the correct use of this heater. heater and retain them for future reference. -
Page 4: Licenses/Certificates
To shut down the heater, disconnect the circuit breaker for the heater. If you have any questions concerning the registration process or warranty options, please contact Stiebel Eltron USA direct- Frost protection ly at (800)-582-8423. To use the heater only to protect from frost, turn the temperature selector counterclockwise as far as it will go. -
Page 5: Cleaning, Care And Maintenance
Fuse has blown. Heater cannot be restarted. Do not use it in areas where gasoline, paint or flam- Contact Stiebel Eltron. mable vapors or liquids are used or stored. If you cannot fix the problem, notify your qualified contractor. To facilitate and speed up your request, provide the number from the 10.1 Standard delivery... -
Page 6: Installation
MATERIAL LOSSES: The specified voltage must match the mains voltage. Observe the type plate. 11.3.1 CK 150-1 Trend, 120 V CK 150-1 Trend is delivered fully wired. The following electrical connections are permissible: | CK 150-1 / 200-2 Trend www.stiebel-eltron-usa.com... -
Page 7: Wiring Block
INSTALLATION Installation The power cable must be routed into the back of the unit to the CK 150-1 Trend wiring block. The cable entry point is shown in the illustration Connection to a freely accessible standard 120 V outlet with grounded plug below. -
Page 8: Heater Handover
The images above show minimum allowed clearances be- tween the installed heater and any hard surfaces. For installations in the United States, we recommend mount- CK 150-1 Trend / CK 200-2 Trend ing the heater 6-8˝ (15-20 cm) off the floor. Air intake... -
Page 9: Data Table
INSTALLATION 14.4 Wiring diagram CK 150-1 Trend NOTE: The dust filter is 10 ˝ (27.5 cm) wide. To enable removal of the dust filter as described (See 6, “Cleaning, care and maintenance”, pg. 5), main- > tain a sufficiently large clearance of at least 12˝... -
Page 10: Warranty
This Warranty is valid for U.S.A. & Canada only. Warranties may vary by country. Please consult your local Stiebel Eltron Representative for the Warranty for your country. Environment and recycling Please help us to protect the environment by disposing of the packaging in accordance with the national regulations for waste processing. -
Page 11: Instrucciones Importantes
Tabla de especificaciones _____________________________________ 19 con capacidades físicas, sensoriales o mentales reducidas. 8 No utilizar al aire libre. 14.4 Diagrama de cableado CK 150-1 Trend _____________________ 19 9 Guarde estas instrucciones. 14.5 Diagrama de cableado CK 200-2 Trend _____________________ 19 Garantía _____________________________________________________ 20... -
Page 12: Funcionamiento
FUNCIONAMIENTO Seguridad El capítulo Instalación está destinado a técnicos en calefacción. Uso previsto Este aparato está diseñado para calentar espacios de estar inte- INDICACIÓN: riores. No lo utilice al aire libre. Lea las instrucciones cuidadosamente antes de utilizar Cualquier otro uso diferente del descripto será considerado ina- el artefacto y guárdelas para consultas futuras. -
Page 13: Autorizaciones
Stiebel Eltron USA en el número de teléfono (800)-582-8423. PELIGRO: Incendio Asegúrese de que en las aberturas de entrada y salida Descripción del aparato... -
Page 14: Limpieza, Conservación Y Mantenimiento
El fusible se ha fundido. El aparato no se puede en- cender de nuevo. Comuní- Limpieza, conservación y quese con Stiebel Eltron. mantenimiento Si no puede solucionar la causa, llame al instalador. Para poder ayudarle mejor y con mayor agilidad, indique el número de la PELIGRO: Electrocución... -
Page 15: Instalación Seguridad
INSTALACIÓN Seguridad INSTALACIÓN 10.1 Envío estándar Con el dispositivo se entregan los siguientes accesorios: - Soporte para montaje en pared Seguridad 11. Instalación El mantenimiento y la reparación del aparato sólo puede ser rea- PELIGRO: Electrocución lizado por un técnico del servicio postventa. En caso de instalar el aparato en habitaciones con ba- ñera y/o ducha, tenga en cuenta el área de protección Indicaciones generales de seguridad... -
Page 16: Instalación Del Artefacto
Observe la placa de especificaciones. La tensión indi- cada debe coincidir con la tensión eléctrica disponible. 11.3.1 CK 150-1 Trend, 120 V El CK 150-1 Trend se entrega totalmente cableado. Se permiten las siguientes conexiones eléctricas: CK 150-1 Trend Conexión a una toma de corriente estándar de 120 V de libre acceso con enchufe a tierra Conexión cableada a una caja de conexiones con... -
Page 17: Bloque De Terminales
Stiebel Eltron. En caso de cable ROMEX , instale ½" ROMEX conector. En caso de Greenfield, utilice por favor ½" Greenfield conector. -
Page 18: Especificaciones Técnicas
4 (10 cm) 24 (61 cm) Canada SUELO (7 cm) CK 150-1 Trend / CK 200-2 Trend mínimo 20 (50 cm) Entrada de aire Salida de aire Entrada del cable de corriente SUELO La imagen de arriba muestra las distancias mínimas permiti- das entre el aparato instalado y cualquier superficies dura. -
Page 19: Tabla De Especificaciones
INSTALACIÓN 14.4 Diagrama de cableado CK 150-1 Trend INDICACIÓN: El filtro de polvo tiene una anchura de 10 ˝ (27,5 cm). Para poder retirar el filtro de polvo como se describe (Ver 6, "Limpieza, conservación y mantenimiento" pág. > 14), mantenga un espacio libre suficientemente grande de al menos 12˝... -
Page 20: Garantía
Por favor ayúdenos a proteger el medioambiente eliminando el Las garantías pueden variar de un país a otro. Consulte a su embalaje en concordancia con la normativa nacional para el representante de Stiebel Eltron local para conocer la Garantía tratamiento de residuos. correspondiente a su país. -
Page 21: Directives Importantes
14.3 Tableau de données ____________________________________________ 29 8 Ne pas utiliser à l'extérieur. 14.4 Schéma de câblage CK 150-1 Trend _________________________ 29 9 Sauvegardez ces instructions. 14.5 Schéma de câblage CK 200-2 Trend _________________________ 29 Garantie _____________________________________________________ 30 Avertissement pour réduire le risque... -
Page 22: Utilisation
UTILISATION Sécurité Généralités à propos de ce document Sécurité Le chapitre Utilisation est à l’attention des utilisateurs et des en- Respectez les consignes de sécurité et les prescriptions énoncées trepreneurs en systèmes de chauffage. par la suite. Le chapitre Installation est à l’attention des entrepreneurs en sys- N'utilisez cet appareil que s'il est complètement installé... -
Page 23: Homologation
En cas de questions à propos du processus d’inscription ou des de produits chimiques, poussières, gaz ou options pour la garantie, veuillez contacter Stiebel Eltron USA vapeurs. directement en composant le (800)-582-8423. -
Page 24: Réglages
UTILISATION Réglages Réglages Stockage Lorsque l'appareil n'est pas utilisé, rangez-le dans un endroit À gauche de l'appareil, vous trouverez un interrupteur à bascule sec. on/off qui commande le fonctionnement de l'appareil. En position on (marche), l'appareil peut se mettre en marche si le réglage du thermostat l'exige. -
Page 25: Sécurité
INSTALLATION Sécurité INSTALLATION 10.1 Livraison normale Les articles suivants sont livrés avec l’appareil: - Applique murale équerre de fixation Sécurité 11. Installation La maintenance et les réparations de cet équipement ne doivent DANGER: Électrocution être effectuées que par un technicien du service clientèle. Lors de l'installation de cet appareil dans des locaux avec baignoire et/ou douche, tenez compte de la zone Consignes de sécurité... -
Page 26: Installation De L'appareil
INSTALLATION Installation 11.2 Installation de l’appareil 11.3.1 CK 150-1 Trend, 120 V Le CK 150-1 Trend est livré entièrement câblé. Les connexions électriques suivantes sont permises : CK 150-1 Trend Raccordement à une prise 120 V normale à accès facile avec une fiche mise à la terre Connexion fixe à... -
Page 27: Bloc De Câblage
Greenfield, utilisez un connecteur Greenfield de ½ po. ENDOMMAGEMENTS DE L'APPAREIL: Les pièces de rechange ne peuvent être remplacées (si elles sont endommagées par exemple) que par un technicien qualifié utilisant des pièces après-vente Stiebel Eltron. www.stiebel-eltron-usa.com CK 150-1 / 200-2 Trend |... -
Page 28: Données Techniques
20,2 cm (8 po) LE PLANCHER minimum 20 po (50 cm) 7 cm (2¾ po) CK 150-1 Trend / CK 200-2 Trend LE PLANCHER Arrivée d’air Échappement d’air L’image ci-dessus montre la distance minimale à respecter Admission des câbles électriques entre le convecteur et toute surface dure. -
Page 29: Tableau De Données
INSTALLATION Données techniques 14.4 Schéma de câblage CK 150-1 Trend REMARQUE: Le filtre à poussière a une largeur de 27,5 cm (10 po). Pour pouvoir retirer le filtre à poussière comme in- diqué (Voir 6, « Nettoyage, entretien et maintenance »... -
Page 30: Garantie
Sous réserve des conditions incluses dans cette garantie 4. toute absence d’entretien du Convecteur ou négligence limitée, Stiebel Eltron Inc. (le « Fabricant ») garantit par d’utiliser celui-ci selon les instructions du Fabricant; la présente le convecteur électrique (le « Convecteur ») 5. - Page 31 NOTES www.stiebel-eltron-usa.com CK 150-1 / 200-2 Trend |...
- Page 32 Kapinakuja 1 | 04600 Mäntsälä Poland United Kingdom and Ireland Tel. 020 720-9988 | Fax 020 720-9989 STIEBEL ELTRON Polska Sp. z o.o. ul. STIEBEL ELTRON UK Ltd. info@stiebel-eltron.fi Instalatorów 9 | 02-237 Warszawa Tel. 022 Unit 12 Stadium Court www.stiebel-eltron.fi...
