UŽIVATELSKÝ NÁVOD
07527L
Výrobce a dovozce:
IMMAX, Pohoří 703, 742 85 Vřesina, EU | www.immaxneo.cz | www.immaxneo.com
Navrženo v České republice, vyrobeno v Číně

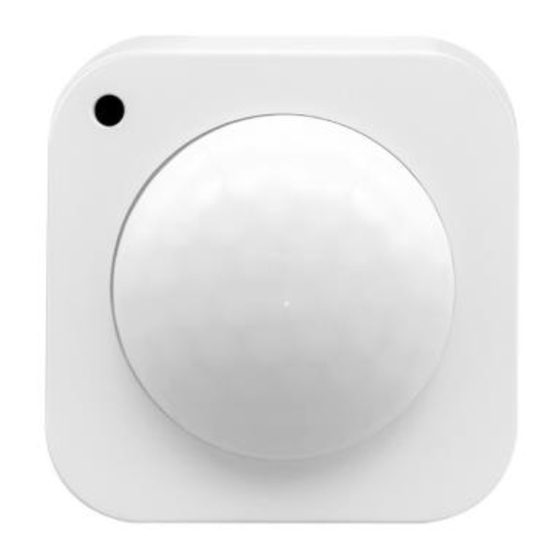

IMMAX NEO SMART PIR SENZOR 2V1 ZIGBEE 3.0
TECHNICKÁ SPECIFIKACE:
Komunikační protokol Zigbee: 3.0
Frekvence: 2400MHz - 2483.5MHz
Maximální RF výstupní výkon: 6±1dBm
Bezdrátový dosah: 30 m přímá viditelnost, 10 m v zastavěném prostoru
Technologie detekce PIR (infračervené pasivní čidlo)
Úhel detekce: 120°
Rozsah detekce osvětlení: 0 - 1000 luxů
Zdroj energie: 1x baterie CR123A 3V nebo USB C 5V 1A (adaptér a USB C kabel
nejsou součástí balení)
Výdrž baterie: v pohotovostním režimu až 254 dní
Spotřeba energie v pohotovostním režimu: 148 uAh (za hodinu)
Spotřeba energie při práci: 3 uAh (pro jednu operaci)
Uchycení šroubky nebo 3M lepící páskou
Montážní výška: 1,8 – 2,1m
Provozní teplota: -10°C až + 50°C
Provozní vlhkost: maximálně 95%
Stupeň krytí: IP20
Certifikáty: CE
Rozměry senzoru: 48x21x29mm
Váha senzoru: 51,2g
Rozměry držáku: 50x50x32mm
Váha držáku: 31,4g
OBSAH BALENÍ:
PIR senzor, držák, uživatelská manuál
PŘEDSTAVENÍ PRODUKTU:
Port USB C – napájení
Senzor osvětlení
Tlačítko LED
Pod krytem baterie
PORT NAPÁJENÍ
Port napájení
RESETOVACÍ TLAČÍTKO
– dlouze stiskněte (déle než 5 vteřin) pro vstup do párovacího módu. LED dioda
začne blikat
LED dioda
– pokud LED dioda bliká, je zařízení v párovacím módu. Pokud nebliká, je zařízení
spárovaní a nebo je baterie vybitá.
ZPROVOZNĚNÍ ZAŘÍZENÍ
STÁHNUTÍ APLIKACE IMMAX NEO PRO A REGISTRACE
Naskenujte kód QR kód a stáhnete si aplikaci Immax NEO PRO.
Nebo v App Store nebo Google Play vyhledejte a nainstalujte aplikaci Immax NEO
PRO.
INSTALACE ZAŘÍZENÍ
1. Otevřete kryt baterie a ostraňte ochranný proužek z baterie
2. Uveďte zařízení do párovacího módu. LED dioda bude blikat
3. Otevřete aplikaci Immax NEO PRO a dejte vyhledat Multi senzor (zigbee) a
nebo Ostatní zigbee zařízení. Vyberte chytrou bránu a dál postupujte dle instrukcí
v aplikaci.
Poznámka:
PIR senzor může být také napájen pomocí USB C portu. V tomto případě bude
baterie sloužit jako záložní zdroj napájení při výpadku proudu.
INSTALACE ZAŘÍZENÍ
Toto zařízení podporuje 2 způsoby instalace. Uchycením pomocí 3M pásky a držáku
s kloubem, nebo pevných přichycením pomocí šroubů.
Poznámka:
Instalační výška senzoru by měla být 1,8 - 2,1 metru.
VÝMĚNA BATERIE
Senzor je osazen baterií CR123A 3V. Pokud dostanete v aplikaci upozornění na
slabou baterii, vyměňte ji co nejdříve. Při vložení nové baterie, dbejte na dodržení
polarity.
BEZPEČNOSTNÍ INFORMACE
UPOZORNĚNÍ: Uchovávejte mimo dosah dětí. Tento výrobek obsahuje malé
součástky, které mohou způsobit udušení nebo zranění při požití.
VAROVÁNÍ: Každá baterie má předpoklad k úniku škodlivých chemikálií, které
mohou poškodit pokožku, oděv nebo prostor kde je baterie uložená. Abyste
předešli riziku zranění, nedovolte aby jakákoliv látka z baterie přišla do kontaktu
s očima nebo pokožkou. Každá baterie může prasknout či dokonce explodovat
pokud je vystavena ohni nebo jiným formám nadměrného tepla. Během
manipulace s bateriemi buďte opatrní. Pro snížení rizika či zranění způsobené
nesprávným zacházením s bateriemi proveďte následující opatření:
- Nepoužívejte různé značky a typy baterií ve stejném zařízení
- Při výměně baterií vždy vyměňte všechny baterie v zařízení
- Nepoužívejte dobíjecí nebo opakovaně použitelné baterie.
- Nedovolte dětem instalovat baterie bez dohledu.
- Dodržujte pokyny výrobce baterie pro správnou manipulaci a likvidaci baterie.
UPOZORNĚNÍ: Výrobek a baterie by měly být likvidovány v recyklačním centru.
Nevyhazujte s běžným odpadem z domácnosti.
UPOZORNĚNÍ: Pro zajištění bezpečného používání výrobku je nutné v místě
instalace přivést vodiče dle platných předpisů. Instalace musí být provedena pouze
osobou s odpovídající certifikací v oboru elektro. Při montáži nebo při zjištění
závady, musí být vždy odpojený přívodní kabel ze zásuvky (v případě přímého
zapojení je nutné vypnout příslušný jistič). Nesprávná instalace může vést k
poškození výrobku a zranění.
UPOZORNĚNÍ: Neprovádějte demontáž výrobku, možnost úrazu elektrickým
proudem.
UPOZORNĚNÍ: Používejte pouze originální napájecí adaptér dodaný s výrobkem.
Neuvádějte zařízení do provozu, pokud přívodní kabel vykazuje známky poškození.
UPOZORNĚNÍ: Postupujte podle pokynů v přiloženém manuálu.
ÚDRŽBA
Chraňte zařízení před kontaminací a znečištěním. Přístroj otřete měkkým hadříkem,
nepoužívejte drsný nebo hrubozrnný materiál.
NEPOUŽÍVEJTE rozpouštědla nebo jiné agresivní čističe či chemikálie.
Na tento výrobek bylo vydáno Prohlášení o shodě, více informací naleznete na
www.immax.cz Máte-li dotaz nebo potřebujete-li poradit, kontaktujte nás
na podpora@immaxneo.cz
