Installationsanweisungen für festsitzende seitliche Auflagen:

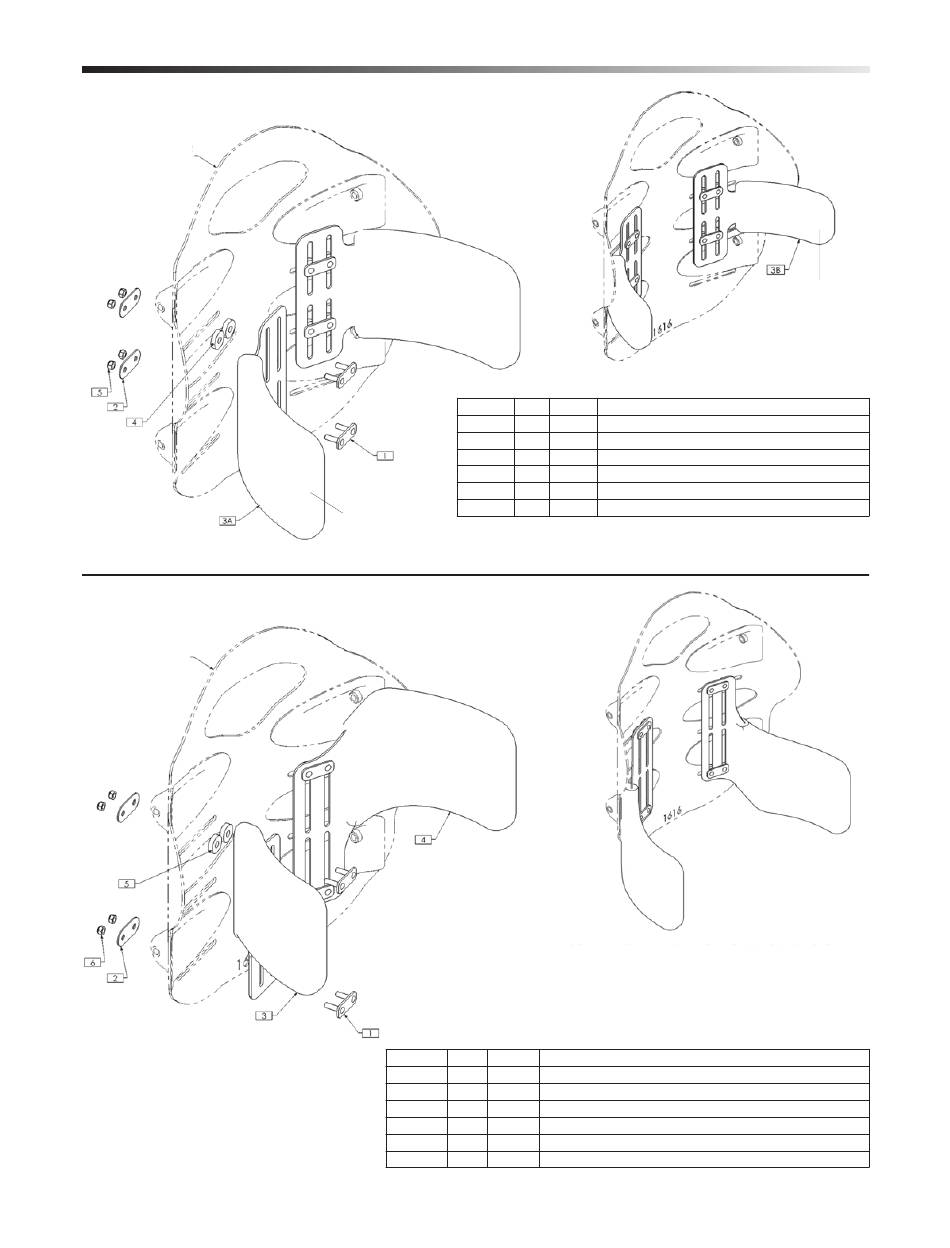

Befestigung der seitlichen Standardauflagen (groß und klein)
Befestigung der seitlichen Standardauflagen
(ABDECKUNG NICHT
ABGEBILDET)
Befestigung der Polster an den versetzten seitlichen Auflagen
Befestigung der Polster an den
(ABDECKUNG NICHT
ABGEBILDET)
- 6 -
ARTIKELNR. STCK. TEILENR. BESCHREIBUNG
1
2
3A
3B
4*
Großes
5
Seitenelement
*Hinweis: Abstandshalter sind nur dann erforderlich, wenn das obere
190 mm x 127 mm
Loch der Rückenschale verwendet wird.
(7" x 5")
Versetztes
Seitenelement
190 mm x 127 mm
(6-1/2" x 4-1/2")
HINWEISE:
1. SEITLICHE AUFLAGEN KÖNNEN IN UMGEKEHRTER POSITION AUF ENTGEGENSETZTEN SEITEN
ANGEBRACHT WERDEN, UM UNTERSTÜTZUNG IM UNTEREN BEREICH ZU BIETEN. SIEHE AUCH
ABBILDUNG 1.
ARTIKELNR. STCK. TEILENR.
1 4 TRX6480 GEGENSTÜCKSYSTEM, METRISCH
2 4 TRX6481 UNTERLEGSCHEIBE
3 1 TRM0759 POLSTER AUF VERSETZTEN SEITLICHEN AUFLAGEN, RECHTS, ELITE
4 1 TRM0760 POLSTER AUF VERSETZTEN SEITLICHEN AUFLAGEN, LINKS, ELITE
5* 8 TRM0775 ABSTANDSHALTER, 0,6 cm (¼") ID x 1,9 cm (¾") AD x 0,5 cm (0,188") THK
6 8 TRH0697 M5 STOPPMUTTER, BZ
*Hinweis: Abstandshalter sind nur dann erforderlich, wenn das obere Loch der
Rückenschale verwendet wird.
4 TRX6480 GEGENSTÜCKSYSTEM, METRISCH
4 TRX6481 UNTERLEGSCHEIBE
2 TRM0757 SEITLICHES POLSTER, 190 mm x 127 mm (7½" x 5"), ELITE
2 TRM0758 SEITLICHE AUFLAGE, 140 mm x 76 mm (5½" x 3"), ELITE
8 TRM0775 ABSTANDSHALTER, 6mm (¼") ID x 19 mm (¾") AD x 5 mm (0.188") THK
8 TRH0697 M5 STOPPMUTTER, BZ
BESCHREIBUNG
*
Matrx Elite
Kleines
Seitenelement
140 mm x 76 mm
(5-1/2" x 3")
ABBILDUNG 1
Versetzte seitliche
Auflagen in
umgekehrter Position
