Instructions d'installation des supports latéraux fixes:
Instructions d'installation des supports latéraux fixes (
1 Soulevez le bas de la housse (attaches velcro) pour exposer les fentes de fixation/canaux dans le panneau arrière.
2 Déterminez la hauteur/l'orientation souhaitées pour les garnitures latérales (position de la fente de fixation
supérieure ou inférieure).
3 Si applicable, pliez avec précaution les supports latéraux pour obtenir le contour souhaité (avant l'installation).
4 Installez sans serrer les supports latéraux sur le panneau arrière avec le matériel fourni. (Remarque : la laque d'ap-
pui s'installe de l'intérieur du panneau arrière, à travers les brides de support latéral et est fixée au panneau
arrière via les plaques de boulonnage et les écrous de blocage – voir les images ci-dessous).
5 Ajustez les supports latéraux sur la position souhaitée via les fentes de fixation du panneau arrièreet via les fentes
dans la bride de support latéral. Bloquez chaque support latéral en place.
6 Refermez la housse de dossier avec les attaches velcro.

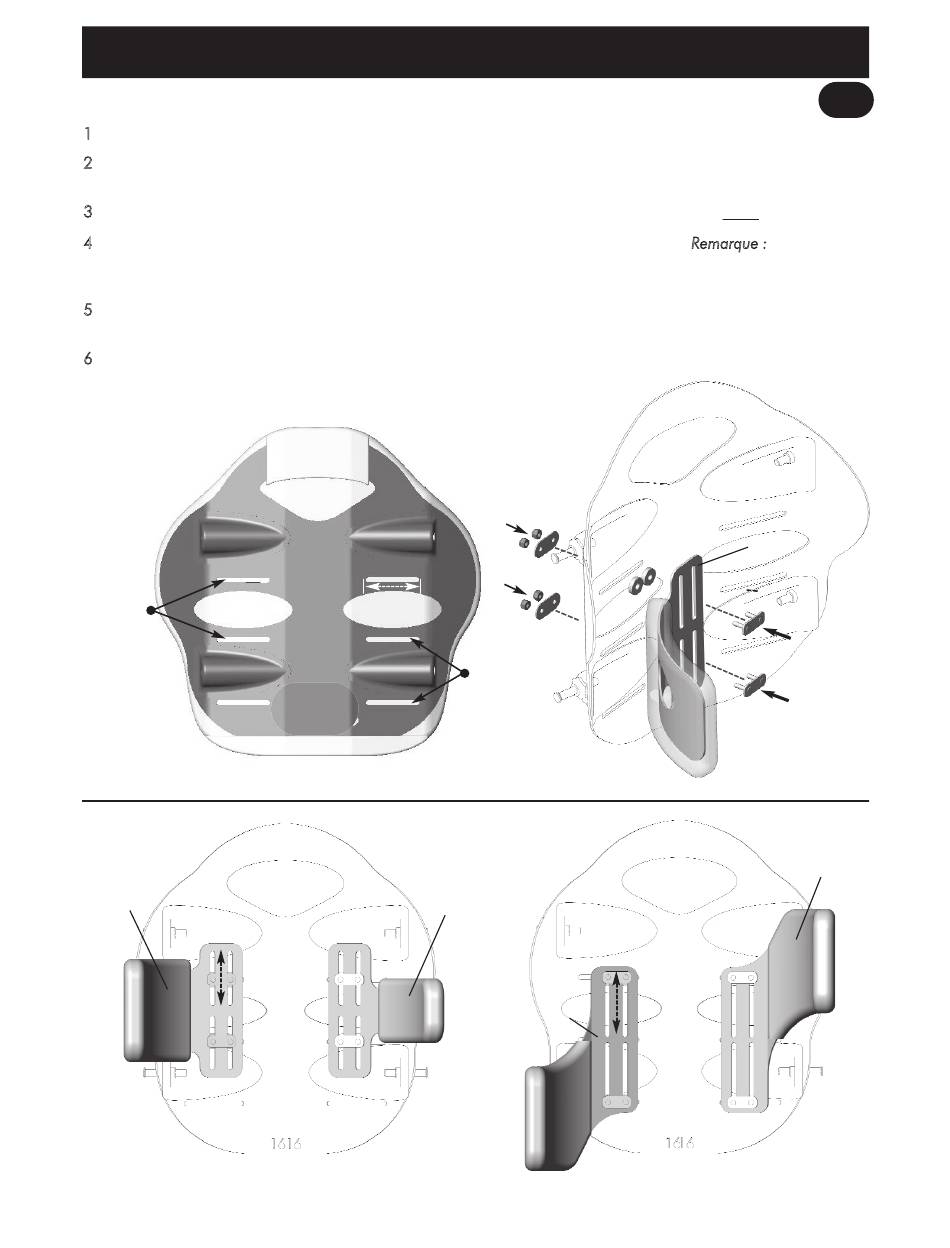

Fentes de
fixation
supérieures

VUE ARRIERE

1 Remarque : fentes de fixation inférieures non disponibles sur
les dossiers 12" (31
Support
latéral
standard
(grand)
réglage
verticaly
3" (76
réglage horizontal
3" (76 )
mm
) de haut Invacare Matrx-PB elite
cm
Support
latéral
standard
(petit)
)
mm

VUE AVANT

*Remarque : les supports latéraux décalés peuvent aussi être montés
en sens inverse (comme illustré) afin de fournir un soutien amélioré
- 3 -
standard et
standard
Fentes de
fixation
inférieures 1
Position
inversée
Matrx Elite
FR
décalé) :
décalé
Bride de support
latéral
VUE AVANT
Support
latéral
décalé*
