Installationsanweisungen für festsitzende seitliche Auflagen:
Installationsanweisung für festsitzende seitliche Auflagen (
1 Ziehen Sie den unteren Teil der Abdeckung nach oben (lösen Sie die Klettverschlüsse), um die Löcher und die Kanäle
in der Rückenschale freizulegen.
2 Legen Sie die gewünschte Montagehöhe und -ausrichtung für die seitlichen Polster fest (obere oder untere
Lochposition).
3 Falls erforderlich können Sie die seitliche(n) Auflage(n) vorsichtig in die gewünschte Position biegen (vor der Montage).

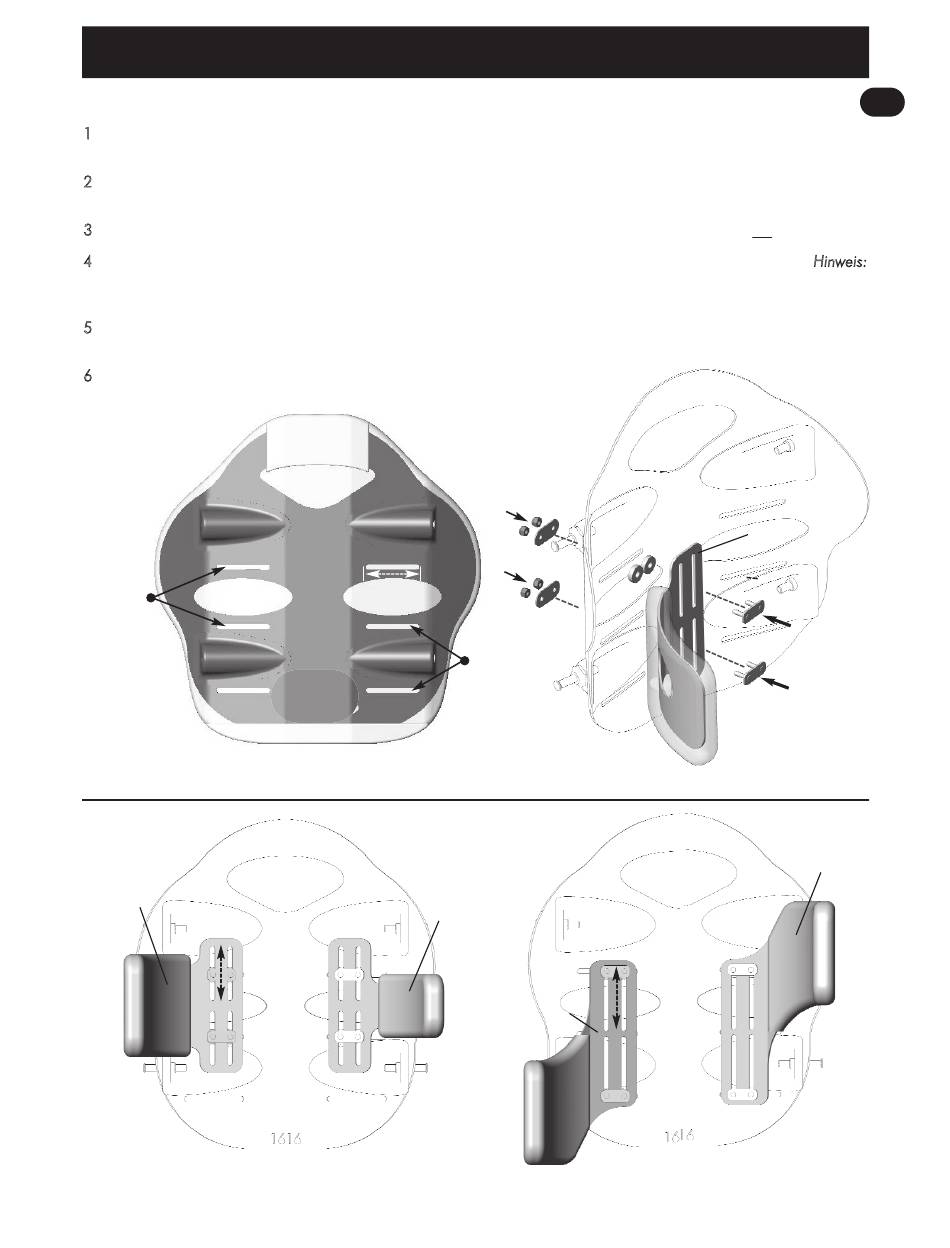

4 Verwenden Sie die mitgelieferten Teile, um die seitlichen Auflagen lose an der Rückenschale zu befestigen. (Hinweis:
Das Gegenstück wird von der Innenseite der Rückenschale durch die Winkel für die seitlichen Auflagen installiert und
mit Unterlegscheiben und Kontermuttern an der Rückenschale befestigt. Siehe auch untenstehende Abbildungen).
5 Bringen Sie mithilfe der Löcher in der Rückenschale und mithilfe der Löcher im Winkel für die seitliche Auflage die
seitlichen Elemente in die gewünschte Position. Sichern Sie die seitlichen Auflagen in ihrer jeweiligen Position.
6 Bringen Sie die hintere Abdeckung mithilfe der Klettverschlüsse wieder an.
Obere
Montage-
löcher
RÜCKSEITE
Hinweis: keine Montagelöcher bei 31 cm (12") hohen Rückenlehnen des MaTRx-PB elite
1
Standard-
seiten-
element
(groß)
vertikale
Anpassungy
76 mm (3")
- 5 -
horizontale Anpassung
76 mm (3")
Untere
Montage-
löcher
Standard-
seiten-
element
(klein)
Umgekehrte
Position
VORDERSEITE
*Hinweis: Versetzte Seitenelemente können auch in umgekehrter Position
(wie abgebildet) montiert werden, um eine erweiterte Unterstützung zu erreichen.
Standard und
Standard
1
Matrx Elite
DE
Versetzt):
Versetzt
Winkel für
seitliche
Auflage
VORDERSEITE
Versetztes
Seiten-
element*
