Ajuste do Carburador
O carburador é ajustado de fábrica. Caso sua
unidade necessite de ajuste devido a alterações na
altitude ou condições de operação, favor procurar
uma Assistência Técnica Trapp Autoriza para
realizar o ajuste. Ajustes errados podem danificar o
equipamento e levar a perder a garantia.

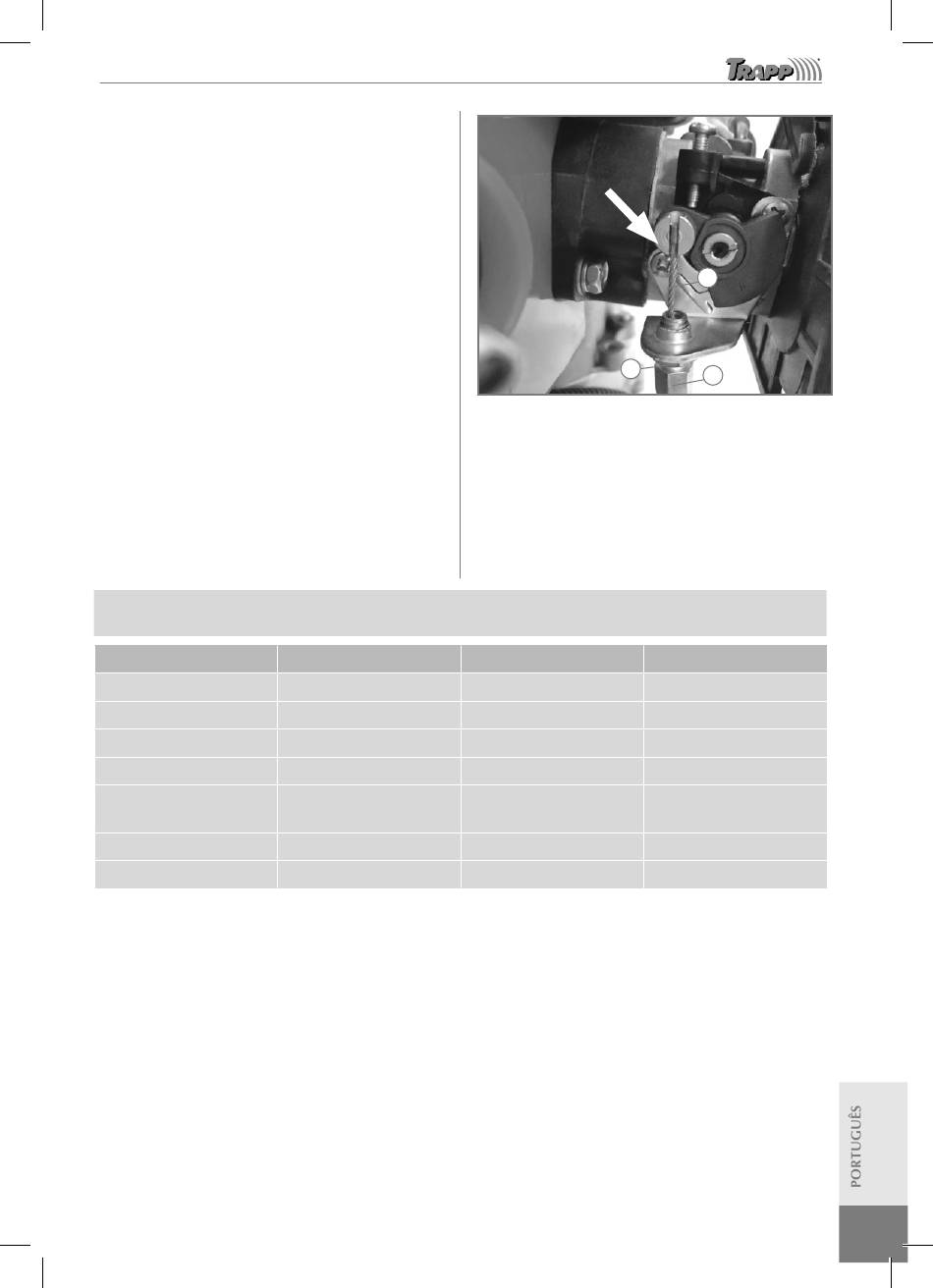

Cabo do Acelerador
A folga do cabo do acelerador (1) deve ser 1-2 mm.
Caso a folga seja muito grande ou pequena, reajuste
a posição da porca (2) de retenção do cabo. Afrouxar
a porca de travamento e gire a porca de retenção do
cabo no sentido horário (parafusando) para aumentar
a folga e no sentido anti-horário (desparafusando)
para reduzir. Após ajustar, favor apertar a porca
de retenção (2) do cabo apertando a porca de
travamento (3).
Tabela de Torque dos Parafusos - HTX 6000
Item
Parafuso do carter
Parafuso do cilindro
Porca do Volante
Bobina de Ignição
Tubo de admissão
Silencioso
Parafuso da embreagem
Torque
6 - 8 N.m
6 - 8 N.m
14 - 17 N.m
4 - 6 N.m
5 - 7 N.m
1,5 - 2,5 N.m
9 - 12 N.m
3
Afiação
Afie as lâminas mantendo o ângulo original de 45°
utilizando uma lima, quando o desgaste for excessivo
as lâminas deve ser substituídas.
Item
Vela de Ignição
Carburador
Tampa do filtro de Ar
Parafuso do tanque
Parafusos das
carenagens
Caixa de transmissão
Mola Anti-vibração
1
2
Imagem meramente ilustrativa
Torque
14 - 17 N.m
2,5 - 3,5 N.m
1 - 2 N.m
1,5 - 2,5 N.m
1 - 2 N.m
6 - 8 N.m
5 - 7 N.m
