PUIG ANARCHY 21216 Mounting Instructions

HARLEY DAVIDSON SOFTAIL STREET BOB FXBB '21-
M O
RE F 21216
1 Person
15 min
EASY
En las revisiones del vehículo es conveniente efectuar también el mantenimiento de apriete de toda la tornilleria del
semicarenado, especialmente los tornillos que fijan éste al vehículo. Gracias por su atención.
It would be convinient to retight the semifairing screws, specially the ones that are fixed to the motorcycle, whenever
you maintain the vehicle. Thanks for your attention.
ID PIEZA/PART
1
2
3
4
5
6
7
8
9
*
Algunos componentes se suministran montados.
Some components are supplied assembled.
U N T I N G
DESCRIPCIÓN

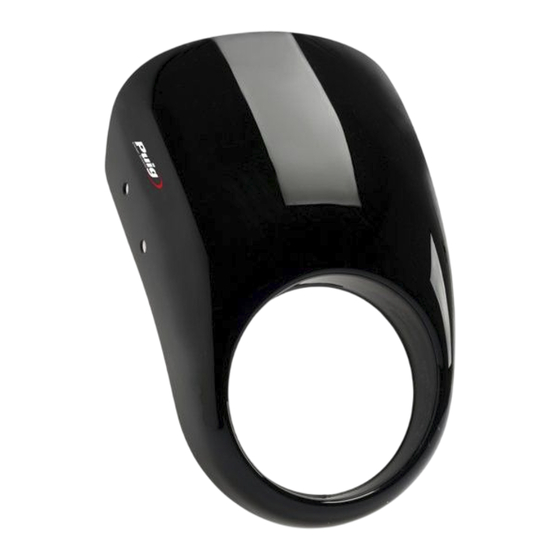

Semicarenado Anarchy
Soporte izquierdo
Soporte derecho
Tornillo Allen ANSIB 18.3 CLASE 12.9 UNC 5/16"x46
Casquillo Ø8,5x Ø13x 15
Silentblock Ø9 xØ6 x8mm
Casquillo con valona Ø12xØ6,8x7,3
Tornillo Allen M5x16 Ø11 ISO 7380
Tapón tornillo M5 ISO 7380
www.puig.tv
www.puigusa.com
I N S T R
SEMIFAIRING ANARCHY
DESCRIPTION
Anarchy semifairing
Left support
Right support
ANSIB 18.3 CLASE 12.9 UNC 5/16"x46 Allen screw
Ø8,5x Ø13x 15 Bush
Ø9 xØ6 x8mm silentblock
Ø12xØ6,8x7,3 Bush with flange
M5x16 Ø11 ISO 7380 Allen screw
M5 ISO 7380 screw cap
Pg. 1/3
info@puigusa.com
U C T I O N
QTY
1
1
1
2
2
4
4
4
4
Illustrations and layout by: www.ciandisseny.com
info@puig.tv
S
TORX
T45
ALLEN
Nº23
REF
10896N/J
SOP2P8-L--21216
SOP2P8-R--21216
TORNI-ANSIB-894
CASQUI-M----614
AROPASACABLES-1
CASQUI-1A---750
TORNI-I7380-493
TAPON--------85
V0.09/22
