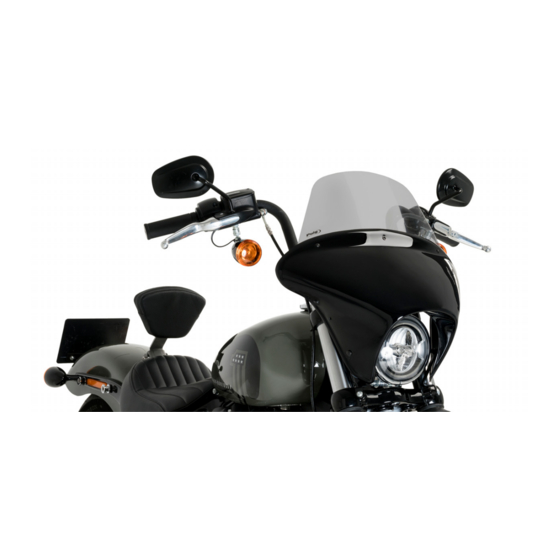

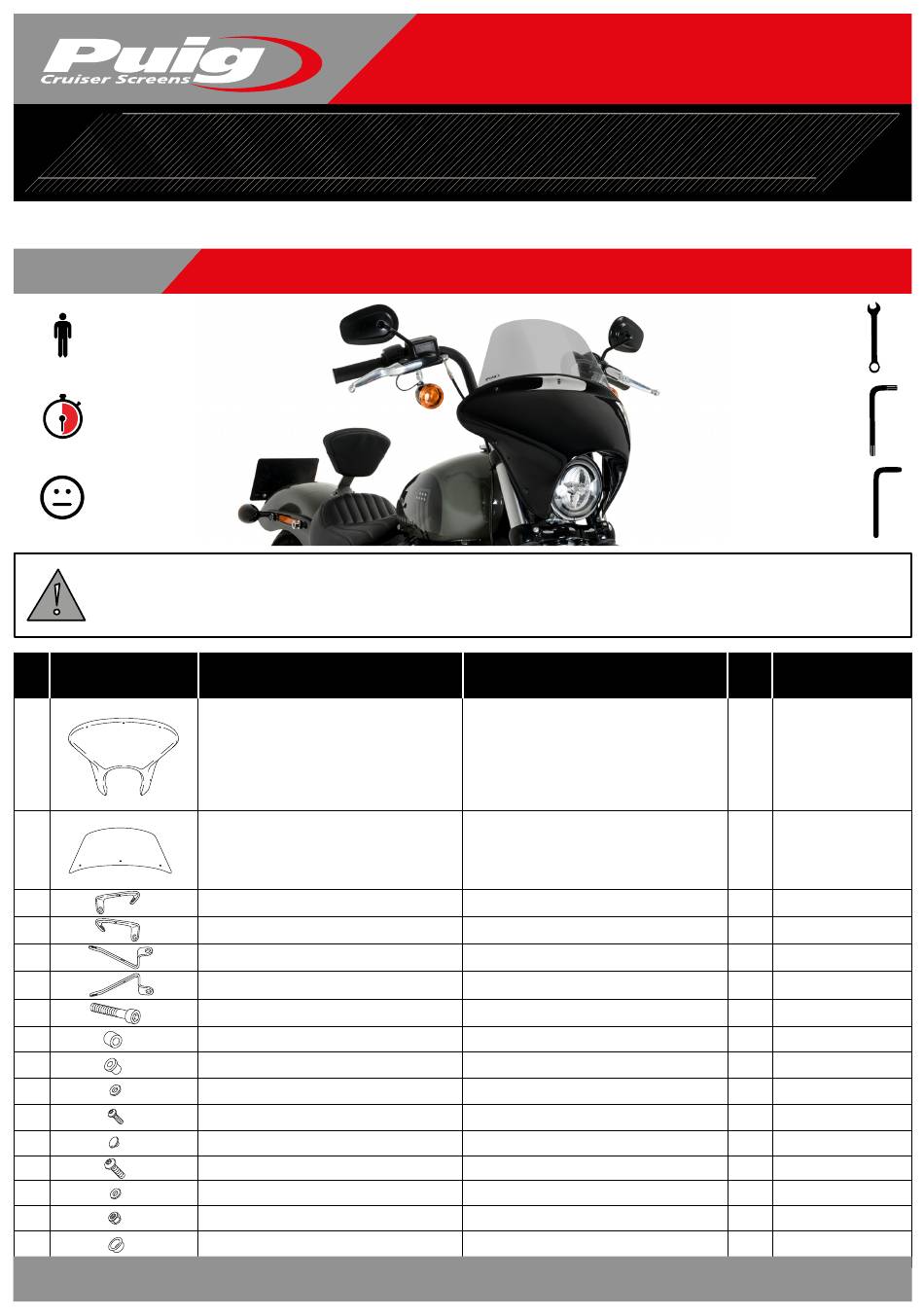

PUIG BATWING SML TOURING Mounting Instructions

HARLEY DAVIDSON SOFTAIL STREET BOB FXBB '21-
M O U
REF 21215
1 Person
30 min
MEDIUM
En las revisiones del vehículo es conveniente efectuar también el mantenimiento de apriete de toda la tornillería del
semicarenado, especialmente los tornillos que fi jan éste al vehículo. Gracias por su atención.
It would be convinient to retight the semifairing screws, specially the ones that are fi xed to the motorcycle, whenever you
maintain the vehicle. Thanks for your attention.
ID PIEZA/PART
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
*
Algunos componentes se suministran montados.
Some components are supplied assembled.
N T I N G
S E M IFAI RI NG BAT WIN G S ML TO U RI N G MO DE L
DESCRIPCIÓN
Semicarenado
Cúpula TOURING
Soporte izquierdo superior (··)
Soporte derecho superior (·)
Soporte izquierdo inferior (··)
Soporte derecho inferior (·)
Tornillo Allen ANSIB 18.3 CLASE 12.9 UNC 5/16"x46
Casquillo Ø8,5x Ø13x 15
Silentblock M5
Arandela nylon M5x1
Tornillo Allen M5x16 Ø11 ISO 7380
Tapón tornillo M5 ISO 7380
Tornillo Allen M4x12 ISO7380
Arandela nylon M4x0,5
Tuerca autoblocante M4
Tapón tuerca M4
www.puig.tv
www.puigusa.com
I N S T R
DESCRIPTION
Semifairing
TOURING screen
Upper left support (··)
Upper right support (·)
Lower left support (··)
Lower right support (·)
ANSIB 18.3 CLASE 12.9 UNC 5/16"x46 Allen screw
Ø8,5x Ø13x 15 Bush
M5 silentblock
M5x1 nylon washer
M5x16 Ø11 ISO 7380 Allen screw
M5 ISO 7380 screw cap
M4x12 ISO 7380 Allen screw
M4x0,5 nylon washer
M4 nut
M4 cap nut
Pg. 1/4
info@puigusa.com
U C T I O N
QTY
1
1
1
1
1
1
4
4
4
4
4
4
3
6
3
3
Illustrations and layout by: www.ciandisseny.com
info@puig.tv
S
Nº 7
TORX
T45
ALLEN
Nº 2,5
Nº 2,3
REF
10897N/JM3
10900W/HM3
SOPOR4P3SL21214
SOPOR4P3SR21214
SOPOR4P3IL21214
SOPOR4P3IR21214
TORNI-ANSIB-894
CASQUI-M----614
SILENBTM5-046/1
ARNV00000000245
TORNI-I7380-493
TAPON--------85
TORNI-I7380-800
ARNV00000000311
TUERCAE985-0290
TAPON--------91
V0.05/22
