PUIG 4420 J Mounting Instructions

MOTOPLASTIC, S.A.
Molí de la sal, 1 - 08403 Granollers (Barcelona) SPAIN
Tel. 34 93 849 06 33 - Fax 34 93 849 09 88
info@puig.tv -
www.puig.tv -
INSTRUCCIONES DE MONTAJE - MOUNTING INSTRUCTIONS - MONTAGEANLEITUNG

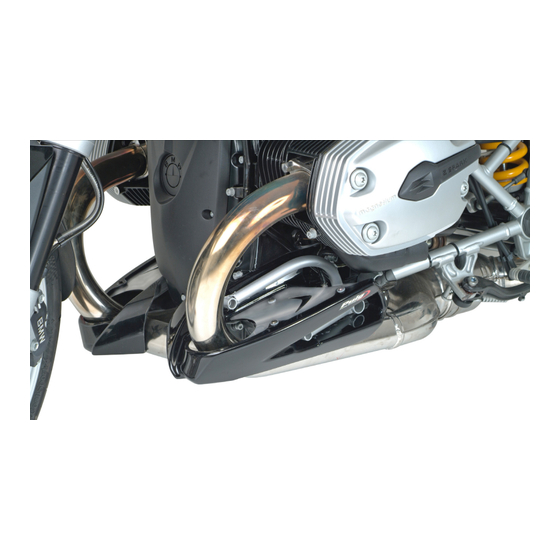

QUILLA ADAPTABLE PARA - ENGINE SPOILER FOR - BUGSPOILER FÜR
ID. PIEZA / PART
1
2
3
4
5
6
7
8
9
10
11
info@puigusa.com
www.puigusa.com
BMW R1200S '0
DESCRIPCIÓN
Quilla derecha
Quilla izquierda
Soporte derecho metálico
Soporte izquierdo metálico
Embellecedor metálico derecho
Embellecedor metálico izquierdo
Silentblock
Casquillo con valona M5
Tornillo Allen M5x16 ISO 7380
Arandela de nylon Ø5
Tornillo Allen M10x35 DIN 912
Ref.: 4420 J
(color negro/black colour)
Ref.: 4420 C
(color carbono/carbon look)
6
-'08
DESCRIPTION
Right engine spoiler
Left Engine spoiler
Right metal support
Left metal support
Stylish metallic right plate
Stylish metallic left plate
Silentblock
M5 bush with fl ange
M5x16 ISO 7380 Allen screw
Ø5 nylon washer
M10x35 DN 912 Allen screw
QTY.
1
1
1
1
1
1
12
12
12
8
2
