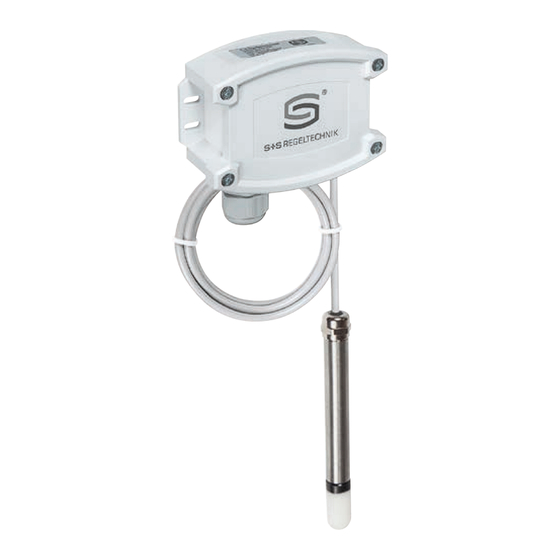

S+S Regeltechnik HYGRASGARD RFTF-wModbus Operating And Mounting Instructions Manual
Pendulum room humidity and temperature sensors +-1.8 % ⁄+- 2.0 %, for mixture ratio, relative ⁄ absolute humidity, dew point, enthalpy and temperature, calibratable, with w-modbus wireless
Hide thumbs
Also See for HYGRASGARD RFTF-wModbus:
- Operating and mounting instructions manual (45 pages)
Table of Contents
Advertisement
Available languages
Available languages
Quick Links
D G U F r
RFTF - wModbus
HYGRASGARD
®
RFTF 20 - wModbus
HYGRASGARD
®
D
Bedienungs- und Montageanleitung
Raumpendel-Feuchte- und Temperaturfühler (± 1,8 % ⁄ ± 2,0 %),
für Mischungsverhältnis, relative ⁄ absolute Feuchte, Taupunkt,
Enthalpie und Temperatur, kalibrierfähig,
mit W-Modbus (Wireless)
G U
Operating and Mounting Instructions
Pendulum room humidity and temperature sensors (± 1.8 % ⁄
± 2.0 %), for mixture ratio, relative ⁄ absolute humidity, dew point,
enthalpy and temperature, calibratable,
with W-Modbus (Wireless)
F
Notice d'instruction
Sonde d'humidité et de température pendulaire (± 1,8 % ⁄ ± 2,0 %),
pour rapport de mélange, humidité relative ⁄ absolue,
point de rosée, enthalpie et température, étalonnable,
avec W-Modbus (Wireless)
r
Руководство по монтажу и обслуживанию
Датчик влажности и температуры в помещении маятникового типа
(± 1,8 % ⁄ ± 2,0 %), для измерения соотношения компонентов смеси,
относительной ⁄ абсолютной влажности, точки росы,
энтальпии и температуры, калибруемый,
с модулем W-Modbus (Wireless)
6000-4330-0000-1XX 43300-2024 V102 08 ⁄ 2024
S+S REGELTECHNIK GMBH
THURN-UND-TAXIS - STR. 22
90411 NÜRNBERG ⁄ GERMANY
FON +49 ( 0 ) 911 ⁄ 5 19 47- 0
mail@SplusS.de
www.SplusS.de
CARTONS
ET EMBALLAGE
PAPIER À TRIER
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for S+S Regeltechnik HYGRASGARD RFTF-wModbus
Summary of Contents for S+S Regeltechnik HYGRASGARD RFTF-wModbus
- Page 1 (± 1,8 % ⁄ ± 2,0 %), для измерения соотношения компонентов смеси, относительной ⁄ абсолютной влажности, точки росы, энтальпии и температуры, калибруемый, с модулем W-Modbus (Wireless) S+S REGELTECHNIK GMBH THURN-UND-TAXIS - STR. 22 90411 NÜRNBERG ⁄ GERMANY CARTONS FON +49 ( 0 ) 911 ⁄ 5 19 47- 0 ET EMBALLAGE mail@SplusS.de...
- Page 2 D G U F r RFTF - wModbus HYGRASGARD ® RFTF 20 - wModbus HYGRASGARD ® RPFTF - wModbus Maßzeichnung Dimensional drawing RPFTF 20 - wModbus Plan coté Габаритный чертеж [mm] mit Display with display avec écran с дисплеем M20x1.5 M20x1.5 ohne Display without display...
-
Page 3: Technische Daten
® HYGRASGARD RPFTF (20) - wModbus Rev. Data - V11 Kalibrierfähiger Raumpendel-Feuchte- und Temperatursensor HYGRASGARD ® RPFTF - wModbus (± 2,0 %) oder RPFTF 20 - wModbus (± 1,8 %), mit W-Modbus (Wireless), im schlagfesten Kunststoff gehäuse mit Schnellverschlussschrauben, wahl weise mit ⁄ ohne Display, Kabelfühler mit Edelstahl- pendel und Kunststoff - Sinterfilter (austauschbar), zur exakten Erfassung der relativen Feuchte (0…100 % RH) und der Temperatur (–35...+80 °C) sowie zur Ermittlung diverser Kenn größen der Feuchte messtechnik. - Page 4 ® HYGRASGARD RPFTF (20) - wModbus Rev. Data - V11 Schaltbild HYGRASGARD ® Stecker belegung ® HYGRASGARD xx - wModbus xx - wModbus (M12) MALE offset DIP A 1 2 3 4 5 6 7 8 address Stecker Display 1 2 3 4 pair free –UB GND...
-
Page 5: Montage Und Inbetriebnahme
Montage und Inbetriebnahme Die Geräte sind im spannungslosen Zustand anzuschließen. Der Anschluss Achtung! Berücksichtigen Sie in jedem Fall die mechanischen und der Geräte darf nur an Sicherheitskleinspannung er folgen. Folgeschäden, thermischen Belastungsgrenzen der Schutzrohre nach DIN 43763 welche durch Fehler an diesem Gerät entstehen, sind von der Gewähr- bzw. -
Page 6: Wichtige Hinweise
Wichtige Hinweise Hiermit erklärt S+S Regeltechnik GmbH, dass der Funkanlagentyp RPFTF (20) - wModbus der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter folgenden Internetadresse verfügbar: www.spluss.de/1201624F1000000/ – Dieses Gerät darf nur in schadstofffreier, nicht kondensierender Luft eingesetzt werden. -
Page 7: Technical Data
® HYGRASGARD RPFTF (20) - wModbus Rev. Data - V11 Calibratable room pendulum humidity and temperature sensor HYGRASGARD ® RPFTF - wModbus (± 2,0 %) or RPFTF 20 - wModbus (± 1,8 %), with W-Modbus (Wireless), in an impact-resistant plastic housing with quick-locking screws, optionally with ⁄ without display, cable sensor with a stainless steel pendulum and a plastic sinter filter (exchangeable), to exactly detect the relative humidity (0…100% RH) and the temperature (–... - Page 8 ® HYGRASGARD RPFTF (20) - wModbus Rev. Data - V11 Schematic diagram HYGRASGARD ® Pin assignment ® HYGRASGARD xx - wModbus xx - wModbus (M12 option) MALE offset DIP A 1 2 3 4 5 6 7 8 address Plug for display 1 2 3 4 pair...
-
Page 9: Installation And Commissioning
Installation and Commissioning Devices are to be connected under dead-voltage condition. Devices Attention! In any case, please observe the mechanical and thermal must only be connected to safety extra-low voltage. Consequential load limits of protective tubes according to DIN 43763 respectively according to specific S+S standards! damages caused by a fault in this device are excluded from warranty or liability. -
Page 10: Important Notes
Important notes S+S Regeltechnik GmbH hereby declares that the radio equipment type RPFTF (20) - wModbus complies with Directive 2014/53/EU. The full text of the EU declaration of conformity is available at the following internet address: www.spluss.de/1201624F1000000/ – This device may only be used in pollutant-free non-precipitating air. -
Page 11: Caractéristiques Techniques
® HYGRASGARD RPFTF (20) - wModbus Rev. Data - V11 Capteur d’ambiance pendulaire d’humidité et de température étalonnable HYGRASGARD ® RPFTF - wModbus (± 2,0 %) ou RPFTF 20 - wModbus (± 1,8 %), avec W-Modbus (Wireless), boîtier en plastique résistant aux chocs avec vis de fermeture rapide, au choix avec/sans écran, sonde à câble avec système pendulaire en inox et filtre fritté... - Page 12 ® HYGRASGARD RPFTF (20) - wModbus Rev. Data - V11 Schéma de raccordement HYGRASGARD ® Affectation des plots de connexion ® HYGRASGARD xx - wModbus xx - wModbus (M12) MALE offset DIP A 1 2 3 4 5 6 7 8 address Plug for display...
-
Page 13: Montage Et Mise En Service
Montage et mise en service Les raccordements électriques doivent être exécutés HORS TENSION. Attention ! Il faut impérativement tenir compte des limites de sollici- Veillez à ne brancher l’appareil que sur un réseau de très basse tension tation mécaniques et thermiques des tubes de protection suivant de sécurité. -
Page 14: Instructions De Sécurité
Généralités S+S Regeltechnik GmbH déclare par la présente que le système radio de type RPFTF (20) - wModbus est conforme à la directive 2014/53/EU. Le texte complet de la déclaration UE de conformité est disponible à l‘adresse Internet suivante : www.spluss.de/1201624F1000000/ –... -
Page 15: Технические Данные
® HYGRASGARD RPFTF (20) - wModbus Rev. Data - V11 Калибруемый маятниковый датчик влажности и температуры для помещений HYGRASGARD ® RPFTF - wModbus (± 2,0 %) или RPFTF 20 - wModbus (± 1,8 %), с W-Modbus (Wireless), в ударопрочном пластиковом корпусе с быстрозаворачиваемыми винтами, на выбор с дисплеем или без дисплея, кабельный... - Page 16 ® HYGRASGARD RPFTF (20) - wModbus Rev. Data - V11 Схема подключения HYGRASGARD ® Разводка контактов ® HYGRASGARD xx - wModbus xx - wModbus (M12) MALE offset DIP A 1 2 3 4 5 6 7 8 address Plug for display 1 2 3 4 pair...
-
Page 17: Монтаж И Ввод В Эксплуатацию
Монтаж и ввод в эксплуатацию Приборы следует устанавливать в обесточенном состоянии. Подклю- Внимание! В обязательном порядке следует учитывать предельные допустимые механические и термические нагрузки для защитных чение должно осуществляться исключительно к безопасно малому напряжению. Повреждения приборов вследствие несоблюдения трубок согл. DIN 43763 либо специальных стандартов S+S ! упомянутых... -
Page 18: Инструкции По Безопасности
Указания к продуктам Компания S+S Regeltechnik GmbH настоящим заявляет, что радиосистема типа RPFTF (20) - wModbus соответствует Директиве 2014/53/EU. Полный текст декларации соответствия ЕС доступен по следующему интернет-адресу: www.spluss.de/1201624F1000000/ – Данный прибор допускается применять только в воздухе без конденсата и вредных веществ, при отсутствии пониженного или... - Page 19 Reprint in full or in parts requires permission from S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
- Page 20 D G U F r Busadresse, binärcodiert Bus address, binary coded Adresse du bus, code binaire Адресс шины, двоичный 0 0 0 0 0 0 0 1 0 0 1 1 0 0 1 1 0 1 1 0 0 1 0 1 1 0 0 1 0 1 1 1 1 1 0 0 1 0 0 1 0 0 0 0 0 0 1 0...
