S+S Regeltechnik HYGRASGARD KFTF-wModbus Operating And Mounting Instructions Manual
  1. Manuals
  2. Brands
  3. S+S Regeltechnik Manuals
  4. Temperature Controller
  5. HYGRASGARD KFTF-wModbus
  6. Operating and mounting instructions manual

S+S Regeltechnik HYGRASGARD KFTF-wModbus Operating And Mounting Instructions Manual

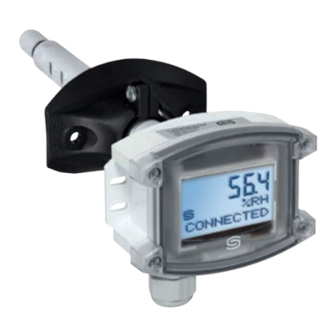

Duct humidity- and temperature sensors +- 1.8 % ⁄ +- 2.0 %, incl. mounting flange, for mixture ratio, relative ⁄ absolute humidity, dew point, enthalpy and temperature, calibratable with w-modbus wireless
