S+S Regeltechnik HYGRASGARD RPFF Operating Instructions, Mounting & Installation
Hide thumbs
Also See for HYGRASGARD RPFF:
Advertisement
Available languages
Available languages
Quick Links
D G F r
22900-2011- n 03 ⁄ 2011
RPFF ⁄ RPFTF
HYGRASGARD
®
RPFF - 25 ⁄ RPFTF - 25
HYGRASGARD
®
D
Bedienungs- und Montageanleitung
Raumpendel-Feuchte- und Temperaturfühler,
kalibrierfähig, mit Mehrbereichsumschaltung
und aktivem Ausgang
G
Operating Instructions, Mounting & Installation
Pendulum room humidity and temperature sensors,
calibrateable, with multi-range switching and
active output
F
Notice d'instruction
Sonde d'ambiance pendulaire combinée humidité
et température, étalonnable, avec commutation
multi-gamme et sortie active
r
Руководство по монтажу и обслуживанию
Датчик влажности и температуры в помещении
маятникового типа, калибруемый, с переключением
между несколькими диапазонами и активным выходом
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
RPFF
RPFTF
RPFF
RPFTF
mit Display
with display
avec écran
с дисплеем
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for S+S Regeltechnik HYGRASGARD RPFF
Summary of Contents for S+S Regeltechnik HYGRASGARD RPFF

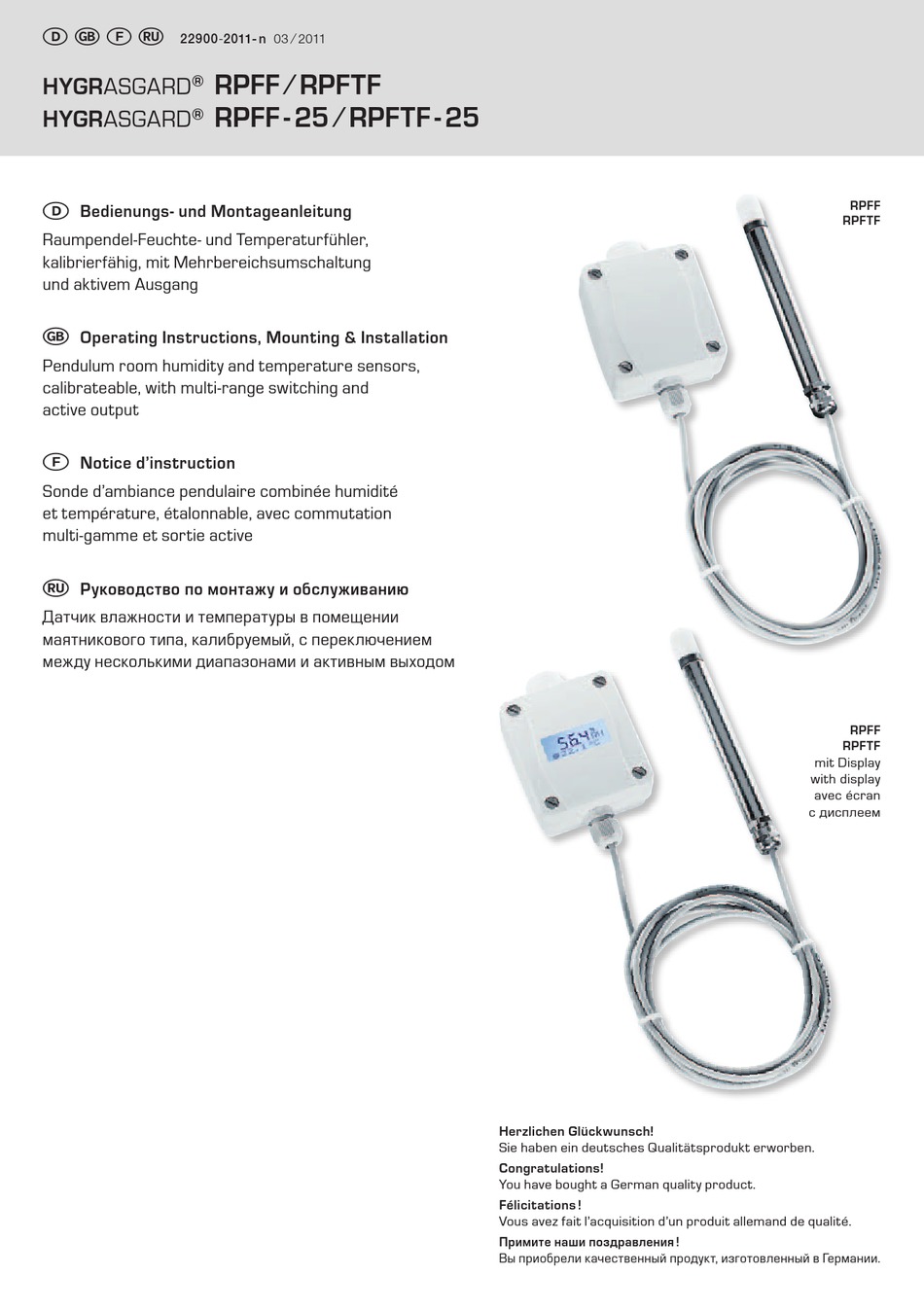

- Page 1 D G F r 22900-2011- n 03 ⁄ 2011 RPFF ⁄ RPFTF HYGRASGARD ® RPFF - 25 ⁄ RPFTF - 25 HYGRASGARD ® RPFF Bedienungs- und Montageanleitung RPFTF Raumpendel-Feuchte- und Temperaturfühler, kalibrierfähig, mit Mehrbereichsumschaltung und aktivem Ausgang Operating Instructions, Mounting & Installation Pendulum room humidity and temperature sensors, calibrateable, with multi-range switching and active output...
- Page 2 D G F r RPFF HYGRASGARD ® RPFTF HYGRASGARD ® Maßzeichnung RPFF Dimensional drawing RPFTF Plan coté Габаритный чертеж MF -16 - K...
- Page 3 ® HYGRASGARD RPFF ⁄ RPFTF, RPFF - 25 ⁄ RPFTF - 25 Qualitätsprodukt für HKL-Bereich, Genauigkeit 3 % r. H. ® Der kalibrierfähige Raumpendelfeuchte- und Temperatursensor HYGRASGARD RPFTF, mit Kunststoffsinterfilter misst die relative Feuchte und die Temperatur der Luft. Er wandelt die Messgrößen Feuchte und Temperatur in ein Normsignal von 0 -10 V oder 4...20 mA um, ist wahlweise mit ⁄...
- Page 4 HYGRASGARD ® RPFF und RPFTF Typ ⁄ WG1 Messbereich Ausgang Feuchte (relativ) Temperatur (umschaltbar) Feuchte (relativ) Temperatur RPFF - I 0 …100 % r. H. — 4…20 mA — RPFF - U 0 …100 % r. H. — 0 - 10 V —...
- Page 5 Schaltbild RPFTF - U Schaltbild** RPFTF - I mit Display mit Display passiver Stecker passiver Stecker Sensor Display Sensor Display DIP-Schalter DIP-Schalter Mehrbereichs- Mehrbereichs- umschaltung umschaltung °C r.H. °C r.H. Offset Offset Offset Offset Temperatur: ± 5 K Temperatur: ± 5 K Feuchte: ±...
- Page 6 Temperaturtabelle MB: - 35 …+75 °C Temperaturtabelle MB: - 35 …+35 °C Feuchtetabelle MB: 0 …100 % r. H. in V in mA in V in mA in V in mA °C °C % r.H. - 35 - 35 - 30 - 30 - 25 - 25...
- Page 7 VERSORGUNGSSPANNUNG: Schaltbild Einzelbetrieb Als Verpolungsschutz der Betriebsspannung ist bei dieser Gerätevariante eine Einweggleichrichtung bzw. Verpolungschutzdiode integriert. Diese interne Einweggleichrichtung erlaubt auch den Betrieb mit AC-Versor- gungsspannung bei 0 - 10 V Geräten. Das Ausgangssignal ist mit einem Messgerät abzugreifen. Hierbei wird die Ausgangsspannung gegen das Nullpotenial (O V) der Eingangsspan- Schaltung nung ge messen!
- Page 8 Wichtige Hinweise – Dieses Gerät darf nur in schadstofffreier, nicht kondensierender Luft, ohne Über- oder Unterdruck am Sensorelement eingesetzt werden. – Bei Aussen- und Kanalfühlern schützt der Sinterfilter des Sensorelementes den Feuchtesensor vor eventuellen Staub belastungen. Dieser Filter sollte bei Verunreinigung ⁄ Verschmutzung regelmäßig gewartet werden. –...
-
Page 10: Technical Data
® HYGRASGARD RPFF ⁄ RPFTF, RPFF - 25 ⁄ RPFTF - 25 Quality product for HVAC sector, accuracy 3 % r.H. The calibrateable pendulum room humidity and temperature sensor HYGRASGARD ® RPFTF with membrane filter measures the relative humidity and temperature of air. It converts the measurands humidity and temperature into standard signals of 0 - 10 V or 4...20 mA and is optional available with or without display. - Page 11 HYGRASGARD ® RPFF and RPFTF Type ⁄ WG1 Measuring Range Output Humidity (relative) Temperature (switchable) Humidity (relative) Temperature RPFF - I 0 …100 % r. H. — 4…20 mA — RPFF - U 0 …100 % r. H. — 0 - 10 V —...
- Page 12 Schematic diagram RPFTF - U Schematic diagram** RPFTF - I with display with display Passive Plug Passive Plug sensor sensor display display DIP switches DIP switches multi-range multi-range switching switching °C r.H. °C r.H. Offset Offset Offset Offset Temperature: ± 5 K Temperature: ±...
- Page 13 Temperature table Range: - 35 …+75 °C Temperature table Range: - 35 …+35 °C Humidity table Range: 0 …100 % r. H. in V in mA in V in mA in V in mA °C °C % r.H. - 35 - 35 - 30 - 30...
- Page 14 SUPPLY VOLTAGE: Connecting scheme Individual operation For operating voltage reverse polarity protection, a one-way rectifier or reverse polarity protection diode is integrated in this device variant. This internal one-way rectifier also allows operating 0 – 10 V devices on AC supply voltage. The output signal is to be tapped by a measuring instrument.
- Page 15 General notes – This device may only be used in pollutant-free non-precipitating air without above-atmospheric or below-atmospheric pressure at the sensor element. – On outdoor and duct sensors, the sinter filter of the senor element protects the humidity sensor against potential dust exposure. In case of pollution ⁄...
-
Page 17: Caractéristiques Techniques
® HYGRASGARD RPFF ⁄ RPFTF, RPFF - 25 ⁄ RPFTF - 25 Produit de qualité destiné au domaine CVC, précision 3 % h.r. ® Le capteur HYGRASGARD RPFTF, capteur d’ambiance pendulaire combiné humidité et température étalonnable équipé d’un filtre en matière synthétique frittée, mesure l’humidité... - Page 18 HYGRASGARD ® RPFF et RPFTF Désignation ⁄ WG1 plage de mesure sortie humidité (relative) température (commutable) humidité (relative) température RPFF - I 0 …100 % h.r. — 4…20 mA — RPFF - U 0 …100 % h.r. — 0 - 10 V —...
- Page 19 Schéma de raccordement RPFTF - U Schéma de raccordement** RPFTF - I avec écran avec écran Passive Plug Passive Plug sensor sensor display display DIP switches DIP switches multi-range multi-range switching switching °C r.H. °C r.H. Offset Offset Offset Offset Temperature: ±...
- Page 20 Tableau de température plage de mesure: - 35 …+75 °C Tableau de température plage de mesure: - 35 …+35 °C Tableau d’humidité plage de mesure: 0 …100 % h.r. en V en mA en V en mA en V en mA °C °C % h.r.
-
Page 21: Tension D'alimentation
TENSION D’ALIMENTATION: Schéma de raccordement individuel Cette variante d’appareil est dotée d’une protection contre l’inversion de polarité, c’.-à.-d. elle comprend un redressement demi-onde (diode de redressement). Grâce à cette diode de redressement intégrée, les appareils 0 -10 V peuvent également être alimentés en courant alternatif. Le signal de sortie doit être prélevé... - Page 22 Généralités – Cet appareil ne doit être utilisé que dans un air non pollué, sans risque de condensation, sans risque de surpression ou dépression sur l’élément sensible. – Dans le cas des sondes extérieures et des sondes pour montage en gaine, le filtre fritté de l’élément sensible protège la sonde d’humidité contre la pénétration des particules de poussières.
-
Page 24: Технические Данные
® HYGRASGARD RPFF ⁄ RPFTF, RPFF - 25 ⁄ RPFTF - 25 Высококачественный датчик для систем отопления, вентиляции и кондиционирования воздуха, точность 3 % относительной влажности ® Калибруемый датчик влажности ⁄ температуры HYGRASGARD RPFTF с пластиковым спеченным фильтром измеряет относительную влажность... - Page 25 HYGRASGARD ® RPFF и RPFTF Тип ⁄ группа товаров 1 Диапазон измерения Выход отн. влажности температуры (переключаемый) отн. влажности температуры RPFF - I 0 …100 % отн. вл. — 4…20 мA — RPFF - U 0 …100 % отн. вл. —...
- Page 26 Схема подключения RPFTF - U Схема подключения** RPFTF - I с дисплеем с дисплеем Passive Plug Passive Plug sensor sensor display display DIP switches DIP switches multi-range multi-range switching switching °C r.H. °C r.H. Offset Offset Offset Offset Temperature: ± 5 K Temperature: ±...
- Page 27 Таблица значений температуры Диап. вл.: - 35 …+75 °C Таблица значений температуры Диап. вл.: - 35 …+35 °C Таблица значений температуры Диап. вл.: - 35 …+35 °C В мA В мA В in мA °C °C % отн. вл. - 35 - 35 - 30 - 30...
-
Page 28: Напряжение Питания
НАПРЯЖЕНИЕ ПИТАНИЯ: Схема соединения Одиночное подключение В качестве защиты от неправильного подключения рабочего напряжения в данный вариант прибора интегрирован однополупериодный выпрямитель или диод защиты от напряжения обратной полярности. В случае приборов, рассчитанных на напряжение 0 – 10 В, этот встроенный выпрямитель до- пускает... - Page 29 Указания к продуктам – Данный прибор допускается применять только в воздухе без конденсата и вредных веществ, при отсутствии пониженного или повышенного давления вблизи чувствительного элемента. – В случае датчиков для наружной и канальной установки защита чувствительного элемента датчика влажности от возможного скопления пыли обеспечива- ется...
- Page 31 D G F r RPFF - 25 HYGRASGARD ® RPFTF - 25 HYGRASGARD ® Maßzeichnung RPFF - 25 Dimensional drawing RPFTF - 25 Plan coté Габаритный чертеж Irrtümer und technische Änderungen vorbehalten. Errors and technical changes excepted. Sous réserve d’erreurs et de modifications techniques. Возможны...
- Page 32 D G F r RPFF - 25 HYGRASGARD ® RPFTF - 25 HYGRASGARD ® RPFF - 25 RPFF - 25 RPFTF - 25 RPFTF - 25 mit Display (Messkopf steckbar und verschraubt) with display (Measuring head pluggable and screwed in place) avec écran (tête de mesure enfichable et vissée) с...
