S+S Regeltechnik HYGRASGARD RFTF Series Operating Instructions, Mounting & Installation
Room humidity and temperature sensors +- 3% r.h., on-wall, calibratable, with active/passive output
Hide thumbs
Also See for HYGRASGARD RFTF Series:
Advertisement
Available languages
Available languages
Quick Links
D G F r

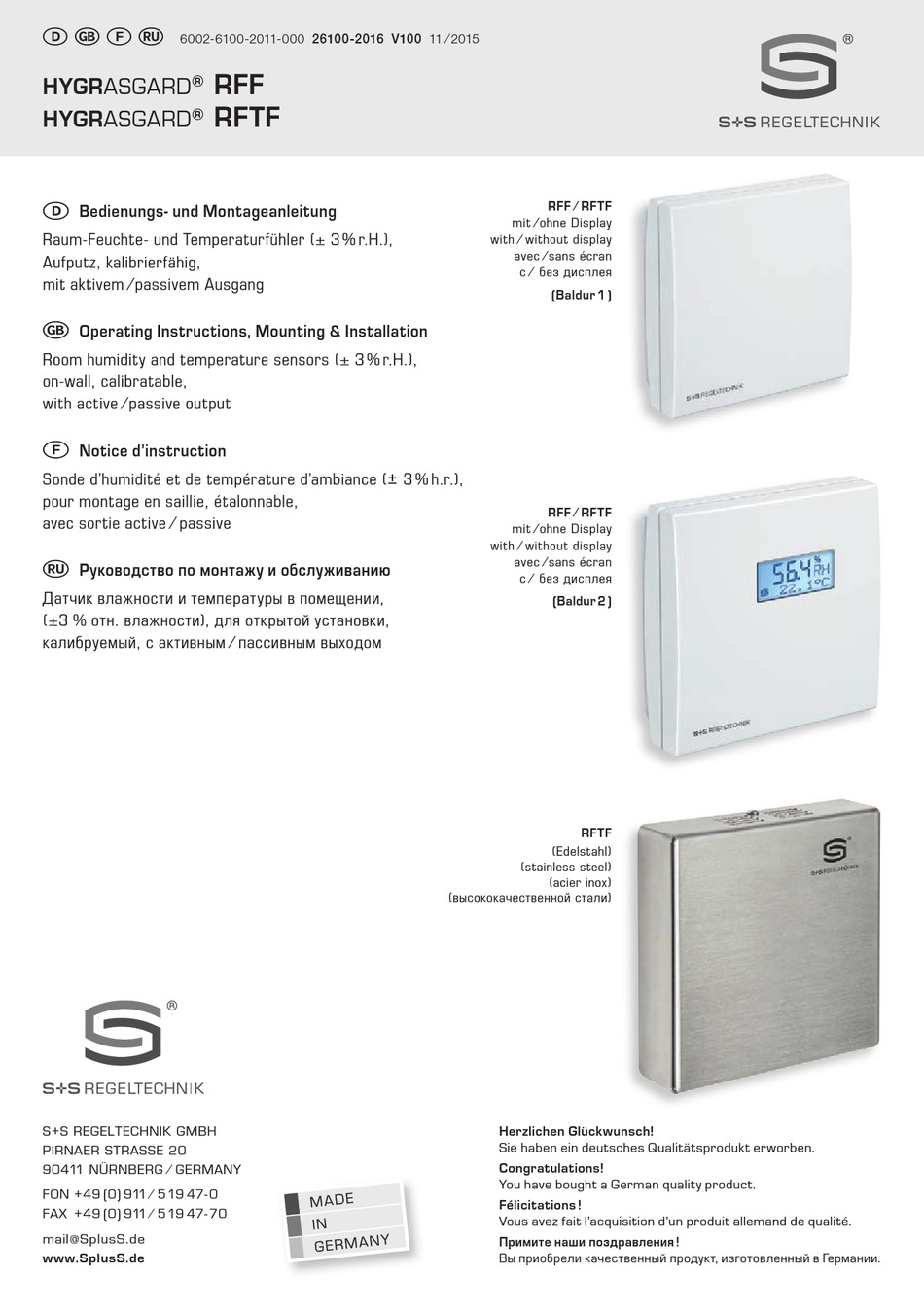

6002-6100-2011-000 26100-2016 V100 11 ⁄ 2015
RFF
HYGRASGARD
®
RFTF
HYGRASGARD
®
D
Bedienungs- und Montageanleitung
Raum-Feuchte- und Temperaturfühler (± 3 % r.H.),
Aufputz, kalibrierfähig,
mit aktivem ⁄ passivem Ausgang
G
Operating Instructions, Mounting & Installation
Room humidity and temperature sensors (± 3 % r.H.),
on-wall, calibratable,
with active ⁄ passive output
F
Notice d'instruction
Sonde d'humidité et de température d'ambiance (± 3 % h.r.),
pour montage en saillie, étalonnable,
avec sortie active ⁄ passive
r
Руководство по монтажу и обслуживанию
Датчик влажности и температуры в помещении,
(±3 % отн. влажности), для открытой установки,
калибруемый, с активным ⁄ пассивным выходом
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
RFF ⁄ RFTF
mit ⁄ ohne Display
with ⁄ without display
avec ⁄ sans écran
с ⁄ без дисплея
(Baldur 1 )
RFF ⁄ RFTF
mit ⁄ ohne Display
with ⁄ without display
avec ⁄ sans écran
с ⁄ без дисплея
(Baldur 2 )
RFTF
(Edelstahl)
(stainless steel)
(acier inox)
(высококачественной стали)
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
Advertisement
Related Manuals for S+S Regeltechnik HYGRASGARD RFTF Series
Summary of Contents for S+S Regeltechnik HYGRASGARD RFTF Series
- Page 1 калибруемый, с активным ⁄ пассивным выходом RFTF (Edelstahl) (stainless steel) (acier inox) (высококачественной стали) S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! 90411 NÜRNBERG ⁄ GERMANY You have bought a German quality product.
- Page 2 D G F r HYGRASGARD ® RFTF HYGRASGARD ® Maßzeichnung Gehäuse Dimensional drawing Enclosure Plan coté boîtier Габаритный чертеж Корпус Baldur 1 27.2 RFTF Maßzeichnung Gehäuse Dimensional drawing Enclosure Plan coté boîtier Габаритный чертеж Корпус Baldur 2 32.6 RFTF Maßzeichnung Gehäuse Edelstahl Dimensional drawing Enclosure stainless steel...
-
Page 3: Technische Daten
® HYGRASGARD RFF ⁄ RFTF Rev. 2016 - V20 DE Qualitätsprodukt für HKL-Bereich, Genauigkeit 3 % r. H. Der kalibrierfähige Feuchte- und Temperatursensor HYGRASGARD ® RFF ⁄ RFTF misst die relative Feuchte und ⁄ oder die Temperatur der Luft. Er wandelt die Messgrößen Feuchte und Temperatur in ein Normsignal von 0 - 10 V oder 4...20 mA um, ist wahlweise mit Display (zur Anzeige der Ist- Feuchte und -Temperatur) oder ohne Display erhältlich, in formschönen Gehäuse aus Kunststoff, mit Schnapp deckel, Unterteil mit 4-Lochbefestigung, für Montage auf senkrecht oder waagerecht installierten UP-Dosen, mit Sollbruchstelle für Aufputz anschluss oder in Gehäuse aus Edelstahl (Ober-... - Page 4 ® HYGRASGARD RFF ⁄ RFTF HYGRASGARD ® RFF – Raum-Feuchtefühler ® HYGRASGARD RFTF – Raum-Feuchte- und Temperaturfühler Typ ⁄ WG01 Messbereich ⁄ Anzeige Ausgang Display Art.-Nr. Feuchte Temperatur Feuchte Temperatur (aktiv) R F F - I 0...100 % r. H. –...
- Page 5 ® HYGRASGARD RFF ⁄ RFTF Anzeige RFTF Display Die zweistellige Anzeige wechselt zwischen dem IST-Feuchtewert in % r. H. und dem IST-Temperaturwert in °C. Zur besseren Ablesbarkeit ist eine Hintergrundbeleuchtung vorhanden. Feuchtetabelle Temperaturtabelle MB: 0 …100 % r. H. MB: 0 …+50 °C °C r.H.
- Page 6 ® HYGRASGARD RFF ⁄ RFTF RFTF - U - x RFTF - I - x Schaltbild Schaltbild RFTF - U - x mit Display RFTF - I - x mit Display Stecker Display Stecker Display +UB 24V AC/DC +UB 24V DC Ausgang Feuchte 4-20mA in % r.H.
- Page 7 ® HYGRASGARD RFF ⁄ RFTF Anschlussbild RFTF - U Anschlussbild RFTF - I Ausgang: mit ⁄ ohne Display Ausgang: mit ⁄ ohne Display 0 -10 V 4 ... 20 mA 230V AC 230V AC Bürde 24V AC/DC 24V DC 1 2 3 4 1 2 3 4 HINWEIS Bei den Stromtransmittern muss der Feuchteausgang (Pin 2)
- Page 8 ® HYGRASGARD RFF ⁄ RFTF VERSORGUNGSSPANNUNG: Schaltbild Einzelbetrieb Als Verpolungsschutz der Betriebsspannung ist bei dieser Gerätevariante eine Einweggleichrichtung bzw. Verpolungschutzdiode integriert. Diese interne Einweggleichrichtung erlaubt auch den Betrieb mit AC-Versorgungs- spannung bei 0 - 10 V Geräten. Das Ausgangssignal ist mit einem Messgerät abzugreifen. Hierbei wird Schaltung die Ausgangsspannung gegen das Nullpotenial (O V) der Eingangsspannung Versorgung mit...
- Page 9 Wichtige Hinweise – Dieses Gerät darf nur in schadstofffreier, nicht kondensierender Luft, ohne Über- oder Unterdruck am Sensorelement eingesetzt werden. – Bei Aussen- und Kanalfühlern schützt der Sinterfilter des Sensorelementes den Feuchtesensor vor eventuellen Staub belastungen. Dieser Filter sollte bei Verunreinigung ⁄ Verschmutzung regelmäßig gewartet werden. –...
-
Page 10: Technical Data
® HYGRASGARD RFF ⁄ RFTF Rev. 2016 - V20 GB Quality product for HVAC sector, accuracy 3 % r. H. The calibratable room humidity and temperature sensor HYGRASGARD ® RFF ⁄ RFT measures the relative humidity and ⁄ or temperature of air. It converts the measurands humidity and temperature into standard signals of 0 -10 V or 4...20 mA and is available with or without an optional display (for displaying actual humidity and actual temperature) in an elegant enclosure made of plastic, with snap-on lid, base with 4-hole attachment for installation on vertically or horizontally installed in-wall flush boxes, with predetermined breaking point for on-wall cable entry, or in enclosures made... - Page 11 ® HYGRASGARD RFF ⁄ RFTF HYGRASGARD ® RFF – Room humidity sensors ® HYGRASGARD RFTF – Room humidity and temperature sensors Type ⁄ WG01 Measuring Range ⁄ Readout Output Display Item No. Humidity Temperature Humidity Temperature (active) R F F - I 0...100 % r.
- Page 12 ® HYGRASGARD RFF ⁄ RFTF Display RFTF Readout The two-line display readout switches between the ACTUAL humidity reading in % r. H. and the ACTUAL temperature reading in °C. Backlighting is installed for better instrument readability. Humidity table Temperature table MR: 0 …100 % r.
- Page 13 ® HYGRASGARD RFF ⁄ RFTF RFTF - U - x RFTF - I - x Schematic diagram Schematic diagram RFTF - U - x with display RFTF - I - x with display Plug for display Plug for display +UB 24V AC/DC +UB 24V DC Output humidity in % r.H.
- Page 14 ® HYGRASGARD RFF ⁄ RFTF Connecting diagram RFTF - U Connecting diagram RFTF - I Output: with ⁄ without Display Output: with ⁄ without Display 0 -10 V 4 ... 20 mA 230V AC 230V AC Working resistance 24V AC/DC 24V DC 1 2 3 4 1 2 3 4...
- Page 15 ® HYGRASGARD RFF ⁄ RFTF SUPPLY VOLTAGE : Connecting scheme Individual operation For operating voltage reverse polarity protection, a one-way rectifier or reverse polarity protection diode is integrated in this device variant. This internal one-way rectifier also allows operating 0 - 10 V devices on AC supply voltage.
- Page 16 General notes – This device may only be used in pollutant-free non-precipitating air without above-atmospheric or below-atmospheric pressure at the sensor element. – On outdoor and duct sensors, the sinter filter of the senor element protects the humidity sensor against potential dust exposure. In case of pollution ⁄...
-
Page 17: Caractéristiques Techniques
® HYGRASGARD RFF ⁄ RFTF Rev. 2016 - V20 FR Produit de qualité destiné au domaine CVC, précision 3 % h.r. ® Le capteur HYGRASGARD RFF ⁄ RFTF, capteur d’humidité-température étalonnable, mesure l’humidité relative et ⁄ ou la température de l’air. Il convertit les grandeurs de mesure, humidité... - Page 18 ® HYGRASGARD RFF ⁄ RFTF HYGRASGARD ® RFF – Sonde d’humidité d’ambiance ® HYGRASGARD RFTF – Sonde d’humidité et de température d’ambiance Désignation ⁄ WG01 plage de mesure ⁄ affichage sortie écran référence humidité température humidité température (actif) R F F - I 0...100 % h.r.
- Page 19 ® HYGRASGARD RFF ⁄ RFTF Affichage RFTF écran rétro-éclairé L’affichage à deux chiffres commute entre la valeur de l’humidité effective en % h.r. et la valeur de la température effective en °C. Afin de garantir une meilleure lisibilité des valeurs, l’appareil est muni d’un écran rétro-éclairé.
- Page 20 ® HYGRASGARD RFF ⁄ RFTF RFTF - U - x RFTF - I - x Schéma de raccordement Schéma de raccordement RFTF - U - x avec écran RFTF - I - x avec écran Plug for display Plug for display +UB 24V AC/DC +UB 24V DC Output humidity in % r.H.
- Page 21 ® HYGRASGARD RFF ⁄ RFTF Schéma de raccordement RFTF - U Schéma de raccordement RFTF - I Sortie: avec ⁄ sans écran Sortie: avec ⁄ sans écran 0 -10 V 4 ... 20 mA 230V AC 230V AC Working resistance 24V AC/DC 24V DC 1 2 3 4...
- Page 22 ® HYGRASGARD RFF ⁄ RFTF TENSION D’ALIMENTATION : Schéma de raccordement individuel Cette variante d’appareil est dotée d’une protection contre l’inversion de polarité, c’.-à.-d. elle comprend un redressement demi-onde (diode de redresse ment). Grâce à cette diode de redressement intégrée, les appareils 0 -10 V peuvent également être alimentés en courant alternatif.
- Page 23 Généralités – Cet appareil ne doit être utilisé que dans un air non pollué, sans risque de condensation, sans risque de surpression ou dépression sur l’élément sensible. – Dans le cas des sondes extérieures et des sondes pour montage en gaine, le filtre fritté de l’élément sensible protège la sonde d’humidité contre la pénétration des particules de poussières.
-
Page 24: Технические Данные
® HYGRASGARD RFF ⁄ RFTF Rev. 2016 - V20 RU Высококачественный датчик для систем отопления, вентиляции и кондиционирования воздуха, точность 3 % относительной влажности Калибруемый канальный датчик влажности ⁄ температуры HYGRASGARD ® RFF ⁄ RFTF измеряет относительную влажность и температуру воздуха. - Page 25 ® HYGRASGARD RFF ⁄ RFTF HYGRASGARD ® RFF – Датчик влажности в помещении ® HYGRASGARD RFTF – Датчик влажности и температуры в помещении Тип ⁄ WG01 Диапазон изм. ⁄ индикация Выход Дисплей Арт. № влажность температура влажность температура (активный) R F F - I 0 …100 % отн.
- Page 26 ® HYGRASGARD RFF ⁄ RFTF Подключение RFTF дисплея Двухразрядный индикатор попеременно отображает измеренные значения влажности в процентах и температуры в °C. Для лучшей читаемости использована фоновая подсветка. Таблица значений Таблица значений влажности температуры Диап. вл.: Диап. вл.: 0 …100 % отн. вл. 0 …+50 °C °C отн.
- Page 27 ® HYGRASGARD RFF ⁄ RFTF RFTF - U - x RFTF - I - x Схема подключения Схема подключения RFTF - U - x с дисплеем RFTF - I - x с дисплеем Plug for display Plug for display +UB 24V AC/DC +UB 24V DC Output humidity in % r.H.
- Page 28 ® HYGRASGARD RFF ⁄ RFTF Схема подключения RFTF - U Схема подключения RFTF - I Выход: с дисплеем ⁄ без дисплея Выход: с дисплеем ⁄ без дисплея 0 -10 В 4 ... 20 мA 230V AC 230V AC Working resistance 24V AC/DC 24V DC 1 2 3 4...
- Page 29 ® HYGRASGARD RFF ⁄ RFTF НАПРЯЖЕНИЕ ПИТАНИЯ: Схема соединения Одиночное подключение В качестве защиты от неправильного подключения рабочего напряжения в данный вариант прибора интегрирован однополупериодный выпрямитель или диод защиты от напряжения обратной полярности. В случае приборов, рассчитанных на напряжение 0 – 10 В, этот встроенный выпрямитель допускает...
- Page 30 Указания к продуктам – Данный прибор допускается применять только в воздухе без конденсата и вредных веществ, при отсутствии пониженного или повышенного давления вблизи чувствительного элемента. – В случае датчиков для наружной и канальной установки защита чувствительного элемента датчика влажности от возможного скопления пыли обеспечива- ется...
- Page 31 Reprints, in part or in total, are only permitted with the approval of S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
- Page 32 D G F r HYGRASGARD ® RFTF HYGRASGARD ® ...
