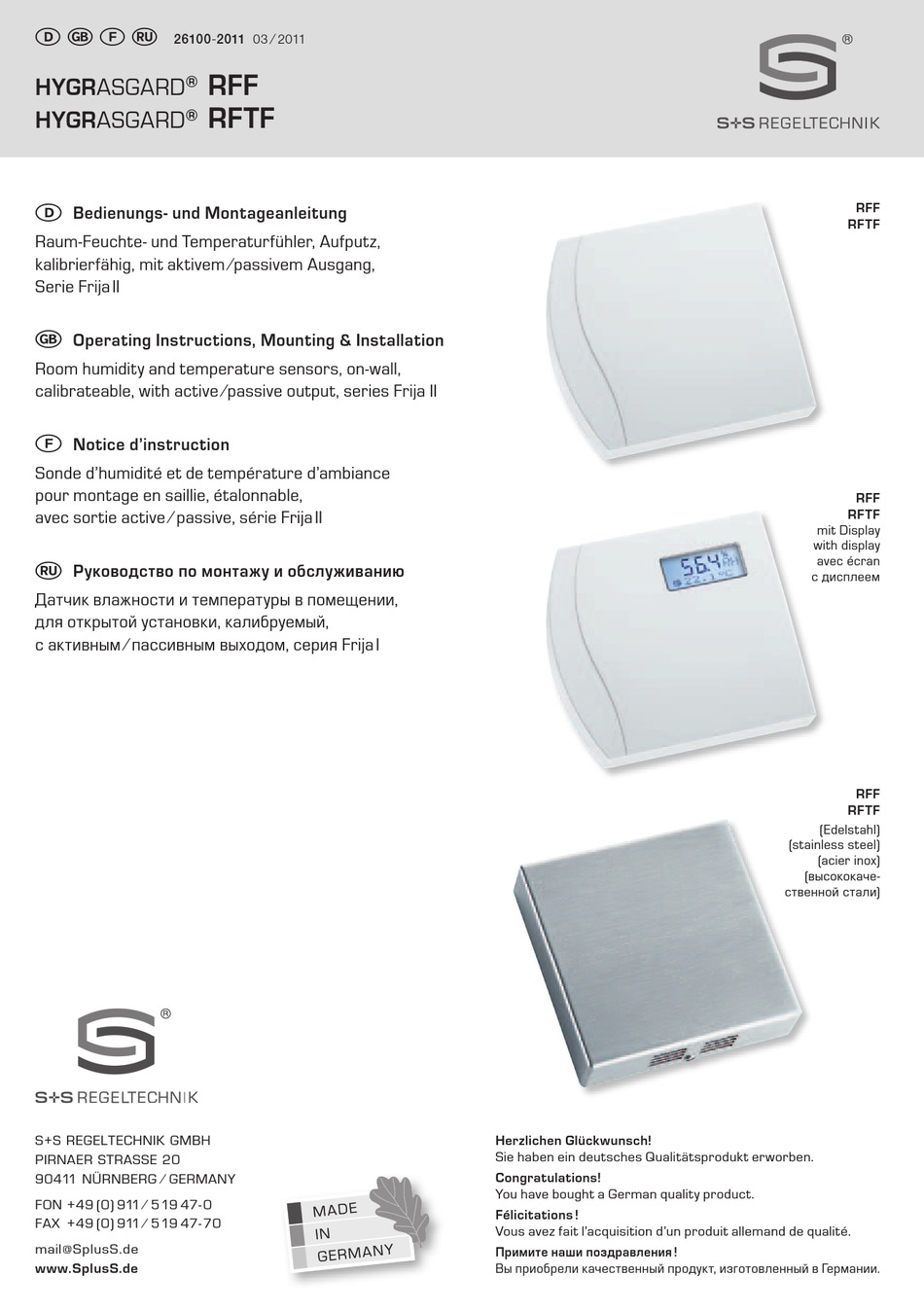

D G F r
26100-2011 03 ⁄ 2011
RFF
HYGRASGARD
®
RFTF
HYGRASGARD
®
D
Bedienungs- und Montageanleitung
Raum-Feuchte- und Temperaturfühler, Aufputz,
kalibrierfähig, mit aktivem ⁄ passivem Ausgang,
Serie Frija II
G
Operating Instructions, Mounting & Installation
Room humidity and temperature sensors, on-wall,
calibrateable, with active ⁄ passive output, series Frija II
F
Notice d'instruction
Sonde d'humidité et de température d'ambiance
pour montage en saillie, étalonnable,
avec sortie active ⁄ passive, série Frija II
r
Руководство по монтажу и обслуживанию
Датчик влажности и температуры в помещении,
для открытой установки, калибруемый,
с активным ⁄ пассивным выходом, серия Frija I
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
RFF
RFTF
RFF
RFTF
mit Display
with display
avec écran
с дисплеем
RFF
RFTF
(Edelstahl)
(stainless steel)
(acier inox)
(высококаче-
ственной стали)
Advertisement
Related Manuals for S+S Regeltechnik Frija II Series
Summary of Contents for S+S Regeltechnik Frija II Series
- Page 1 с активным ⁄ пассивным выходом, серия Frija I RFTF (Edelstahl) (stainless steel) (acier inox) (высококаче- ственной стали) S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! 90411 NÜRNBERG ⁄ GERMANY You have bought a German quality product.
- Page 2 D G F r HYGRASGARD ® RFTF HYGRASGARD ® Gehäuse Frija II Maßzeichnung Enclosure Frija II Dimensional drawing boîtier Frija II Plan coté Корпус Frija II Габаритный чертеж Maßzeichnung Gehäuse Edelstahl Dimensional drawing Enclosure stainless steel Plan coté boîtier acier inox Габаритный...
-
Page 3: Technische Daten
® HYGRASGARD RFF ⁄ RFTF Qualitätsprodukt für HKL-Bereich, Genauigkeit 3 % r. H. Der kalibrierfähige Feuchte- und Temperatursensor HYGRASGARD ® RFF ⁄ RFTF misst die relative Feuchte und ⁄ oder die Temperatur der Luft. Er wandelt die Messgrößen Feuchte und Temperatur in ein Normsignal von 0 - 10 V oder 4...20 mA um, ist wahlweise mit Display (zur Anzeige der Ist-Feuchte und -Temperatur) oder ohne Display erhältlich, in formschönen Gehäuse aus Kunststoff, mit Schnapp deckel, Unterteil mit 4-Lochbefestigung, für Montage auf senkrecht oder waagerecht installierten UP-Dosen, mit Sollbruchstelle für Aufputz- anschluss oder in Gehäuse aus Edelstahl (Ober- und Unterteil sind aus Edelstahl, der Deckel ist geschraubt), vandalensichere Ausführung... - Page 4 ® HYGRASGARD RFTF-U, x Ausgang: Feuchte (relativ) aktiv und Temperatur passiv Typ ⁄ WG1 Messbereich ⁄ Anzeige Ausgang Bezeichnung Artikel-Nr. Feuchte Temperatur Feuchte Temperatur RFTF-U, Pt100 HYGRASGARD-4131-1001-000 0 …100 % r. H. 0…50 °C 0 - 10 V Pt100 RFTF-U, Pt1000 HYGRASGARD-4131-1005-000 0 …100 % r.
- Page 5 Schaltbild RFTF - U - x Schaltbild RFTF - I - x RFTF - U - x mit Display RFTF - I - x mit Display Stecker Display Stecker Display +UB 24V AC/DC +UB 24V DC Ausgang Feuchte 0-10V in % r.H. Ausgang Feuchte 4-20mA in % r.H.
- Page 6 Anschluss RFF ⁄ RFTF Anzeige RFF ⁄ RFTF Display mit beleuchtetem Display Display mit beleuchtetem Display Die zweistellige Anzeige wechselt zwischen dem IST-Feuchtewert in % r. H. und dem IST-Temperaturwert in °C. Zur besseren Ablesbarkeit ist eine Hintergrundbeleuchtung vorhanden. Feuchtetabelle Temperaturtabelle MB: 0 …100 % r.
- Page 7 VERSORGUNGSSPANNUNG: Schaltbild Einzelbetrieb Als Verpolungsschutz der Betriebsspannung ist bei dieser Gerätevariante eine Einweggleichrichtung bzw. Verpolungschutzdiode integriert. Diese interne Einweggleichrichtung erlaubt auch den Betrieb mit AC-Versor- gungsspannung bei 0 - 10 V Geräten. Das Ausgangssignal ist mit einem Messgerät abzugreifen. Hierbei wird die Ausgangsspannung gegen das Nullpotenial (O V) der Eingangsspan- Schaltung nung ge messen!
- Page 8 Wichtige Hinweise – Dieses Gerät darf nur in schadstofffreier, nicht kondensierender Luft, ohne Über- oder Unterdruck am Sensorelement eingesetzt werden. – Bei Aussen- und Kanalfühlern schützt der Sinterfilter des Sensorelementes den Feuchtesensor vor eventuellen Staub belastungen. Dieser Filter sollte bei Verunreinigung ⁄ Verschmutzung regelmäßig gewartet werden. –...
-
Page 10: Technical Data
® HYGRASGARD RFF ⁄ RFTF Quality product for HVAC sector, accuracy 3 % r. H. ® The calibrateable room humidity and temperature sensor HYGRASGARD RFF ⁄ RFTF measures the relative humidity and ⁄ or temperature of air. It converts the measurands humidity and temperature into standard signals of 0 -10 V or 4...20 mA and is optional available with or without display (for displaying actual humidity and actual temperature) in an elegant enclosure made of plastic, with snap-on lid, base with 4-hole attachment for installation on vertically or horizontally installed in-wall flush boxes, with predetermined breaking point for on-wall cable entry, or in enclosures made of stainless steel (top and bottom part are of stainless steel, the lid is screwed on), vandalism-secure... - Page 11 ® HYGRASGARD RFTF-U, x Output: Humidity (relative) active, temperature passive Type ⁄ WG1 Measuring Range ⁄ Readout Output Designation Item No. Humidity Temperature Humidity Temperature RFTF-U, Pt100 HYGRASGARD-4131-1001-000 0 …100 % r. H. 0…50 °C 0 - 10 V Pt100 RFTF-U, Pt1000 HYGRASGARD-4131-1005-000 0 …100 % r.
- Page 12 Schematic diagram RFTF - U - x Schematic diagram RFTF - I - x RFTF - U - x with display RFTF - I - x with display Plug for display Plug for display +UB 24V AC/DC +UB 24V DC Output humidity in % r.H.
- Page 13 Connection RFF ⁄ RFTF Display RFF ⁄ RFTF Display with illuminated display Readout with illuminated display The two-line display readout switches between the ACTUAL humidity reading in % r. H. and the ACTUAL temperature reading in °C. Backlighting is installed for better instrument readability.
- Page 14 SUPPLY VOLTAGE: Connecting scheme Individual operation For operating voltage reverse polarity protection, a one-way rectifier or reverse polarity protection diode is integrated in this device variant. This internal one-way rectifier also allows operating 0 – 10 V devices on AC supply voltage. The output signal is to be tapped by a measuring instrument.
- Page 15 General notes – This device may only be used in pollutant-free non-precipitating air without above-atmospheric or below-atmospheric pressure at the sensor element. – On outdoor and duct sensors, the sinter filter of the senor element protects the humidity sensor against potential dust exposure. In case of pollution ⁄...
-
Page 17: Caractéristiques Techniques
® HYGRASGARD RFF ⁄ RFTF Produit de qualité destiné au domaine CVC, précision 3 % h.r. ® Le capteur HYGRASGARD RFF ⁄ RFTF, capteur d’humidité-température étalonnable, mesure l’humidité relative et ⁄ ou la température de l’air. Il convertit les grandeurs de mesure, humidité et température, en un signal normalisé de 0 - 10 V ou de 4...20 mA, il est disponible au choix avec ou sans écran (pour afficher l’humidité... - Page 18 ® HYGRASGARD RFTF-U, x Sortie: humidité (relative) active et température passive Désignation ⁄ WG1 plage de mesure ⁄ affichage sortie Désignation référence humidité température humidité température RFTF-U, Pt100 HYGRASGARD-4131-1001-000 0 …100 % h.r. 0…50 °C 0 - 10 V Pt100 RFTF-U, Pt1000 HYGRASGARD-4131-1005-000 0 …100 % h.r.
- Page 19 Schéma de raccordement RFTF - U - x Schéma de raccordement RFTF - I - x RFTF - U - x avec écran RFTF - I - x avec écran Plug for display Plug for display +UB 24V AC/DC +UB 24V DC Output humidity in % r.H.
- Page 20 Raccordement RFF ⁄ RFTF Affichage RFF ⁄ RFTF écran avec écran rétro-éclairé écran avec écran rétro-éclairé L’affichage à deux chiffres commute entre la valeur de l’humidité effective en % h.r. et la valeur de la température effective en °C. Afin de garantir une meilleure lisibilité des valeurs, l’appareil est muni d’un écran rétro-éclairé.
-
Page 21: Tension D'alimentation
TENSION D’ALIMENTATION: Schéma de raccordement individuel Cette variante d’appareil est dotée d’une protection contre l’inversion de polarité, c’.-à.-d. elle comprend un redressement demi-onde (diode de redressement). Grâce à cette diode de redressement intégrée, les appareils 0 -10 V peuvent également être alimentés en courant alternatif. Le signal de sortie doit être prélevé... - Page 22 Généralités – Cet appareil ne doit être utilisé que dans un air non pollué, sans risque de condensation, sans risque de surpression ou dépression sur l’élément sensible. – Dans le cas des sondes extérieures et des sondes pour montage en gaine, le filtre fritté de l’élément sensible protège la sonde d’humidité contre la pénétration des particules de poussières.
-
Page 24: Технические Данные
® HYGRASGARD RFF ⁄ RFTF Высококачественный датчик для систем отопления, вентиляции и кондиционирования воздуха, точность 3 % относительной влажности ® Калибруемый датчик влажности ⁄ температуры HYGRASGARD RFF ⁄ RFTF измеряет относительную влажность и температуру возду- ха. Он преобразует измеряемые величины влажности и температуры в нормированный сигнал 0 - 10 В или 4 ... 20 мА, доступен в исполнениях... - Page 25 ® HYGRASGARD RFTF-U, x Выход: влажность – активный, температура – пассивный Тип ⁄ группа товаров 1 Диапазон изм. ⁄ индикация Выход Обозначение Арт. номер влажность температура влажность температура RFTF-U, Pt100 HYGRASGARD-4131-1001-000 0 …100 % отн. вл. 0…50 °C 0 - 10 В Pt100 RFTF-U, Pt1000 HYGRASGARD-4131-1005-000...
- Page 26 Схема подключения RFTF - U - x Схема подключения RFTF - I - x RFTF - U - x с дисплеем RFTF - I - x с дисплеем Plug for display Plug for display +UB 24V AC/DC +UB 24V DC Output humidity in % r.H.
- Page 27 Подключение RFF ⁄ RFTF Подключение RFF ⁄ RFTF дисплея дисплей с подсветкой дисплея дисплей с подсветкой Двухразрядный индикатор попеременно отображает измеренные значения влажности в процентах и температуры в °C. Для лучшей читаемости использована фоновая подсветка. Таблица значений влажности Таблица значений температуры Диап. темп.: 0 …+50 °C Диап.
-
Page 28: Напряжение Питания
НАПРЯЖЕНИЕ ПИТАНИЯ: Схема соединения Одиночное подключение В качестве защиты от неправильного подключения рабочего напряжения в данный вариант прибора интегрирован однополупериодный выпрямитель или диод защиты от напряжения обратной полярности. В случае приборов, рассчитанных на напряжение 0 – 10 В, этот встроенный выпрямитель до- пускает... - Page 29 Указания к продуктам – Данный прибор допускается применять только в воздухе без конденсата и вредных веществ, при отсутствии пониженного или повышенного давления вблизи чувствительного элемента. – В случае датчиков для наружной и канальной установки защита чувствительного элемента датчика влажности от возможного скопления пыли обеспечива- ется...
- Page 31 Reprints, in part or in total, are only permitted with the approval of S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
- Page 32 D G F r HYGRASGARD ® RFTF HYGRASGARD ® ...
